BEDIENUNGSANLEITUNG Polaris 280 ZODIAC

Wichtige Informationen

• Stellen Sie vor der Installation des Polaris sicher, dass der Poolfilter sauber ist.
• Neu installierte Rohrleitungen sollen vor Installation des Polaris sauber durchgespült werden.
• Der Polaris soll nicht zur Entfernung von Mauerputzstaub bei neuen Pools verwendet werden.
• Den Polaris nicht bedienen während er läuft, mit der Ausnahme, wenn man die Umdrehungszahl (Umdrehungen pro Minute) der Räder prüft.
• Den Polaris vom Pool entfernen, wenn sich Badende im Pool befinden.
• Den Polaris immer von der Poolwand entfernen, wenn der Poolfilter gereinigt oder rückgespült wird.
• Vor Hinzufügung von Chemikalien, den Polaris immer vom Pool entfernen.
• Nach dem reinigen oder rückspülen das Filtersystem mindestens fünf Minuten laufen lassen, bevor man den Polaris anschließt.

Kundendienst:

• Garantiekarte bitte sofort einsenden.
- Für Online Unterstützung: www.polarispool.com
• So können Sie Polaris finden: US and Canada

Customer Service

2620 Commerce Way

Vista, CA 92081-8438

1-800-822-7933

Polaris Vac-Sweep® 280 Garantie

Sie haben sich für die Marke Polaris Vac-Sweep 280 entschieden, und wir danken Ihnen für Ihr Vertrauen. Dieses Produkt wurde mit größter Sorgfalt entwickelt, hergestellt und geprüft, damit es zu Ihrer vollen Zufriedenheit funktioniert.

Die Garantiezeit ist auf 2 Jahres ab Rechnungsdatum des Ersterwerbs festgelegt.

WARNHINWEIS: ANWENDUNG DES POLARIS 280 IN EINEM POOL MIT VINYLEINSATZ

Bestimmte Muster des Vinyleinsatzes sind ganz besonders auf schnelle Oberflächenabnützung oder Abnützung des Musters durch Gegenstände, die mit der Vinyloberfläche in Berührung kommen, einschließlich der Poolbürste, Poolspielsachen, Schwimmkörper, Springbrunnen, Chlorverteiler und automatischem Poolreiniger, anfällig. Manche Muster können durch bürsten der Oberfläche stark verkratzt oder abgeschürft werden. Es kann auch vorkommen, dass sich während der Installation die Farbe des Musters abreibt, wenn der Vinylleinsatz mit Gegenständen im Pool in Kontakt kommt. Zodiac Pool Systems, Inc., so wie die eingeschränkte Haftung von Zodiac Pool Systems, Inc., haften nicht für Abreibungen des Musters, so wie Absccürfungen oder Markierungen am Vinylleinsatz.

Einleitung

Es freut uns, dass Sie sich zum Kauf des neuen, automatischen Poolreinigers entschlossen haben und wir bedanken uns, dass Sie Polaris gewählt haben. Der Polaris Vac-Sweep 280 wurde so entworfen, dass er Ihnen jahrelangen, zuverlässigen Service bietet.

Wie die meisten mechanischen Geräte, so muss auch der Polaris periodisch nachgestellt und routinemäßige Wartungsarbeiten, mit eventuellem ersetzen bestimmter Stressteile, durchgeführt werden. Stellen Sie sicher, dass Sie Ihren Polaris ab und zu von Ihrem örtlichen Polaris Händler oder von einem berechtigten Service Center warten lassen.

Bestehen Sie immer auf Originalersatzteile von Polaris. Ersatzteile die nicht von Polaris stammen entsprechen nicht unseren Vorschriften. Es kann sein, dass sich diese Teile negativ auf die Funktion Ihres Polaris auswirken oder diesen sogar beschädigen.

Der Polaris 280 sollte am besten von einem Poolfachmann installiert werden. Für Personen die Erfahrung mit dem Umgang von Rohrleitungen und mechanischen Geräten haben, ist die Installation in diesem Handbuch aufgeführt.

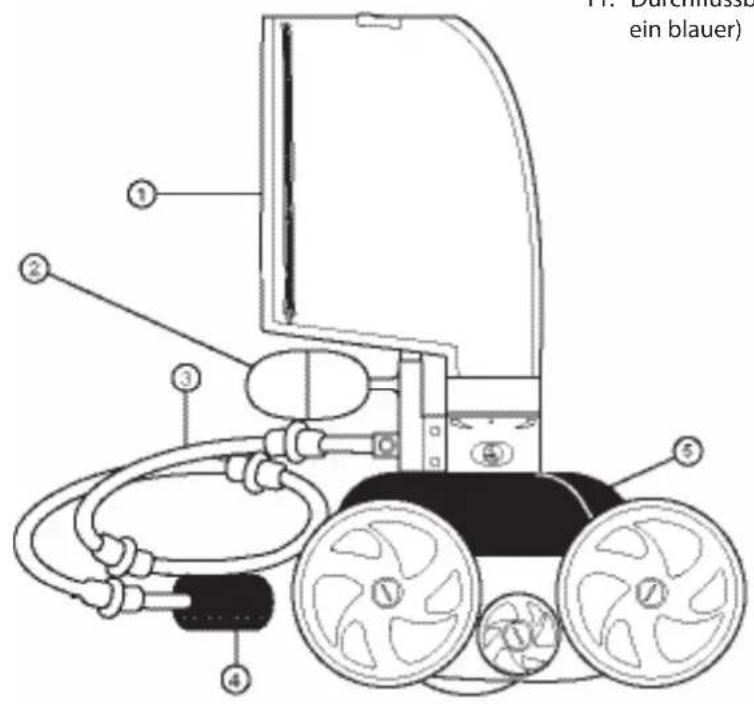

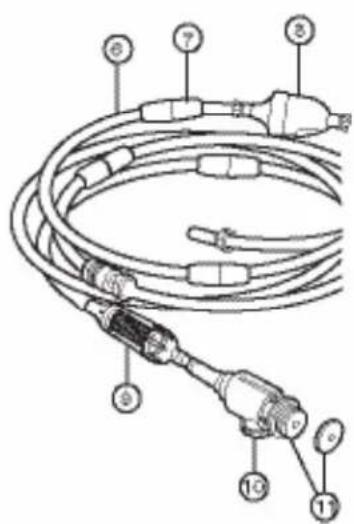

Polaris 280 kompletter Reiniger

1. Allzweckbeutel mit Reißverschluss
2. Schwimmkopf
3. Sweep-Schlauch
4. Sweep-Schlauchbürste

5. Reiniger

6. Zufuhrschlauch

7. Schlauchschwimmkörper
8. Rücklaufventil
9. Rohrleitungsfilter-Baugruppe
10. Quick Trenner mit universaler Wandhalterung
11. Durchflussbegrenzer (ein roter und ein blauer)

1974 - Ein blauer) 5 4 3 2 ① ② ③ ④

Quick Installationsanleitung

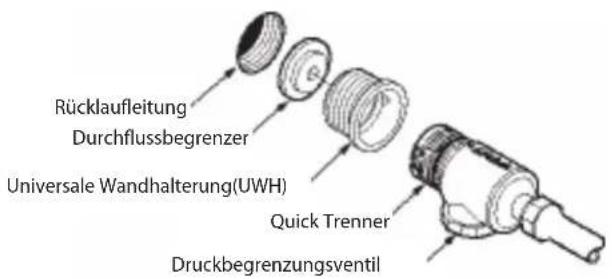

Installation der universalen Wandhalterung

Wird in Minuten mit einer dafür vorgesehenen Reinigungsrücklaufleitung und einer mit einem 1-1/2 Zoll (3,81 cm) Innengewinde versehenem Rohranschlussstück installiert.

1. Die Filterpumpe einschalten und die Rohrleitungen durchspülen. Pumpe ausschalten.

2. Die UWH von dem Quick Trenner entfernen und die UWH mit dem blauen Durchflussbegrenzer in die Rücklauföffnung schrauben.

3. Den Quick Trenner im Uhrzeigersinn in den UWH drehen und festziehen um diesen zu sichern.

Rücklaufleitung Durchflussbegrenzer Universale Wandhalterung(UWH) Quick Trenner Druckbegrenzungsventil

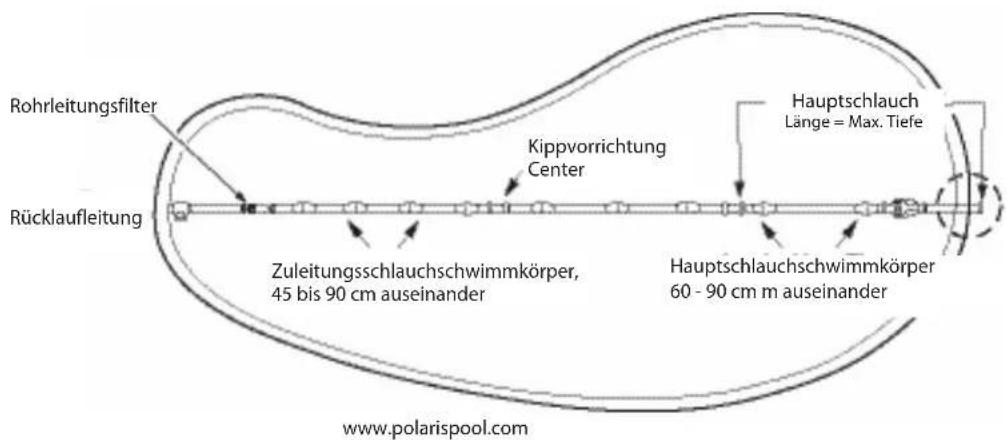

Zufuhrschlauch passend zur Länge des Pools einstellen

Messen Sie das tiefste Ende des Pools. Schneiden Sie den Hauptschlauch von dem Ende ab, das an den Zuleitungsschlauch befestigt ist, damit die Länge dem tiefsten Ende des Pools gleich ist.

Befestigen Sie den Hauptschlauch an den Zuleitungsschlauch und schließen Sie den Schlauch mittels der Rücklaufleitung an die Poolwand an. Ziehen Sie den Schlauch zum längsten Ende des Pools. Das Schlauchende muss innerhalb von 15 cm – länger oder kürzer – vom weitesten Punkt entfernt liegen. Siehe den mit Punkten markierten Kreis.

Ist der Schlauch zu lang? Trennen Sie den Schlauch vom Center der Kippvorrichtung. Schneiden Sie die gleiche Länge, die der Schlauch zu lange ist, von jedem der 10 Fuß (3m) langen Schlauchteile ab.

Ist der Schlauch zu kurz? Kaufen Sie ein zusätzliches Zuleitungsschlauchstück (Teile Nr. 9-100-3104), eine Kippvorrichtung (Teile Nr. D20) und zwei Schlauchmuttern (Teile Nr. D15) von einem autorisierten Polaris Händler.

Nachdem der Schlauch eingestellt wurde, sollen die Schwimmkörper wie dargestellt platziert werden.

Rohrleitungssfilter Kippvorrichtung Center Hauptschlauch Länge = Max. Tiefe Rücklaufleitung Zuleitungsschlauchschwimmkörper, 45 bis 90 cm auseinander Hauptschlauchschwimmkörper 60 - 90 cm m auseinander www.polarispool.com

3

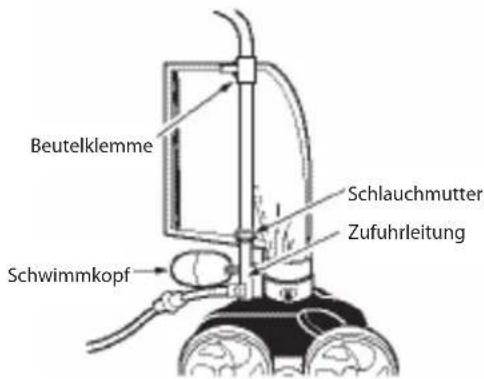

1. Den Zuleitungsschlauch mit der Mutter an die Zufuhrleitung befestigen.
2. Den Beutel herausnehmen und den Beutelverschluss an den Zuleitungsschlauch befestigen.
3. Den Schwimmkopf mit einem Abstand von 1,30-2,5 cm von der Zufuhrleitung entfernt positionieren
4. Poolfilterpumpe einschalten und zum Ansaugen vorbereiten lassen, bevor die Druckpumpe eingeschaltet wird.

Beutelklemme Schlauchmutter Zufuhrleitung Schwimmkopf

4

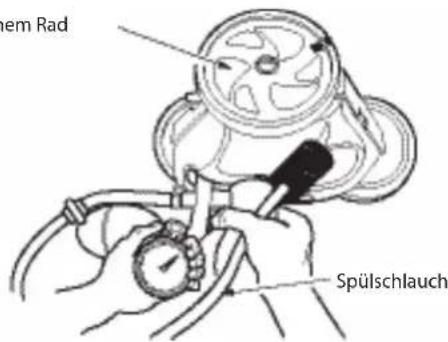

Umdrehungszahl der Räder überprüfen

Bevor Sie den Polaris bedienen sollten Sie die Räder auf die richtige Umdrehung (Umdrehungszahl pro Minute oder UPM) überprüfen. Für die optimale Leistung soll der Polaris zwischen 28 und 32 Umdrehungen pro Minute laufen.

1. Markieren Sie eine Seite eines der Räder.
2. Schalten Sie die Pumpe ein und tauchen Sie den Polaris in das Wasser ein und zählen Sie die Radumdrehungen für eine Minute.

Bei weniger als 28 Umdrehungen pro Minute:

• Das Filtersieb im Rohrleitungsfilter auf Abfall hin überprüfen.
• Den Schaumlöffel, den Filter und den Pumpenkorb reinigen.
• Schläuche, Verbindungen und Kippvorrichtungen auf Lecks überprüfen.
• Den blauen Durchflussbegrenzer von dem UWH entfernen.
• Wenn an der Druckpumpe oder an der Filterleitung ein einstellbares Durchlassventil installiert ist, soll dieses ganz geöffnet werden, damit das Wasser ungehindert zum Polaris fließen kann.

Bei mehr als 32 Umdrehungen pro Minute::

• Ersetzen Sie die blaue Begrenzerscheibe in der universalen Wandhalterung (UWH) durch den roten Begrenzer. Wenn der Durchfluss immer noch zu groß ist, schrauben Sie das Druckverminderungsventil los, bis die richtige Umdrehungen pro Minute erreicht wurde. Hinweis: Das Druckverminderungsventil darf nur eingestellt werden, wenn ein Begrenzer installiert ist.
• Wenn auf der Drucksteigerungspumpe ein einstellbares Ventil installiert ist, stellen Sie dieses ein, um den Wasserfluss an den Reiniger zu reduzieren.

Seite mit einem Rad

em Rad Spülschlauch

Feineinstellung des Polaris Reinigers

Wenn der Polaris richtig eingestellt ist, saugt, bürstet und reinigt er alle Flächen und Bereiche willkürlich im gesamten Pool. Der Polaris 280 wechselt etwa alle 3 Minuten in den Rückwärtsmodus um. Durch diese Bewegung entfernt sich der Polaris von etwaigen Hindernissen.

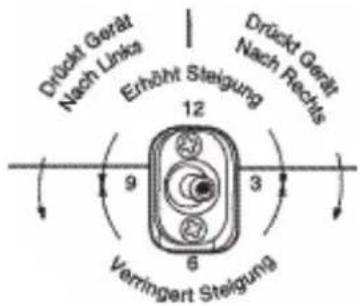

Schub-Jet Einstellung

Das Schub-Jet steuert den Polaris. Die Fabrikeinstellung ist horizontal und nach hinten, jedoch können andere Einstellungen, je nach Pool, hilfreich sein.

Sweep-Schlaucheinstellung

Der Sweep-Schlauch soll sich mühelos und un-gehindert hin und her bewegen. Zur Einstellung schalten Sie die Drucksteigerungspumpe aus und drehen die Sweep-Schlaucheinstellungsschraube. Drehen Sie sie im Uhrzeigersinn, um die Bewegung zu reduzieren.

Drückt Gerät Nach Links Erhöht Steigung 12 9 3 6 Verringert Steigung Drückt Gerät Nach Rechts

Routine Wartung

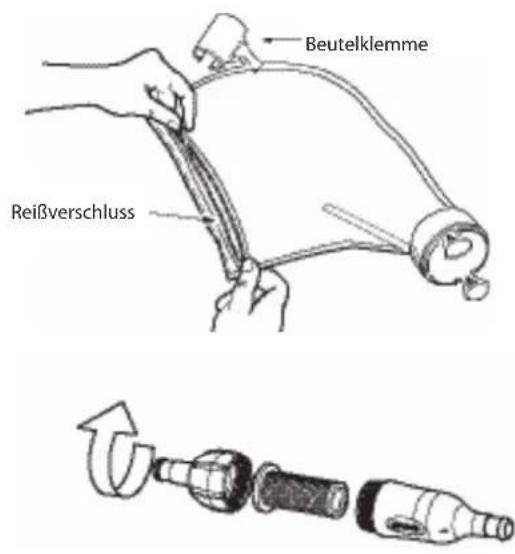

Filterbeutel reinigen

Entfernen Sie den Kragen des Beutels vom Zufuhrschlauch. Drehen Sie den Beutelanschluss, bis er mit einem Klicken vom Zufuhrrohr ausgekuppelt wird. Ziehen Sie den Beutel ab, öffnen Sie den Verschluss und entfernen Sie den Abfall. Zur Neuinstallation die Markierungen auf dem Anschluss und dem Zufuhrrohr ausrichten. Den Anschluss auf dem Rohr einklicken lassen und den Beutelkragen wieder am Schlauch anbringen.

→ Leeren Sie den Beutel, wenn er halb voll ist, besonders dann, wenn er durch Sand verschmutzt ist.
Es ist einfacher, den Beutel zu leeren, wenn er trocken ist. Wechseln Sie zwischen zwei Filterbeuteln ab.

Filter reinigen

Den Polaris immer abtrennen, wenn der Poolfilter gereinigt oder rückgespült wird. Nach dem Wiederanschluss des Reinigers das Filtersystem mindestens fünf Minuten laufen lassen.

Zum Reinigen des Filtersiebs dieses aus der Filtereinheit herausziehen, ausspülen undfest an seinen Platz zurückdrücken.

Beutelklemme Reißverschluss

Lagerung und Einwinterung

Der Polaris soll nie im direkten Sonnenlicht gelagert werden. Für die Einwinterung sollen alle Wasserrückstände aus den Schläuchen abgelassen werden (Schäden durch Frost werden von der Garantie nicht gedeckt). Entfernen Sie den UWH von der Poolwand, indem Sie den Quick Trenner benutzen und ihn durch Zugkraft abschrauben. In manchen Fällen kann es vorkommen, dass man das UWH Removal Tool (UWH Entferner) (Teile Nr. 10-102-00) benutzen muss, welchen Sie über Ihren Polaris Händler beziehen können.

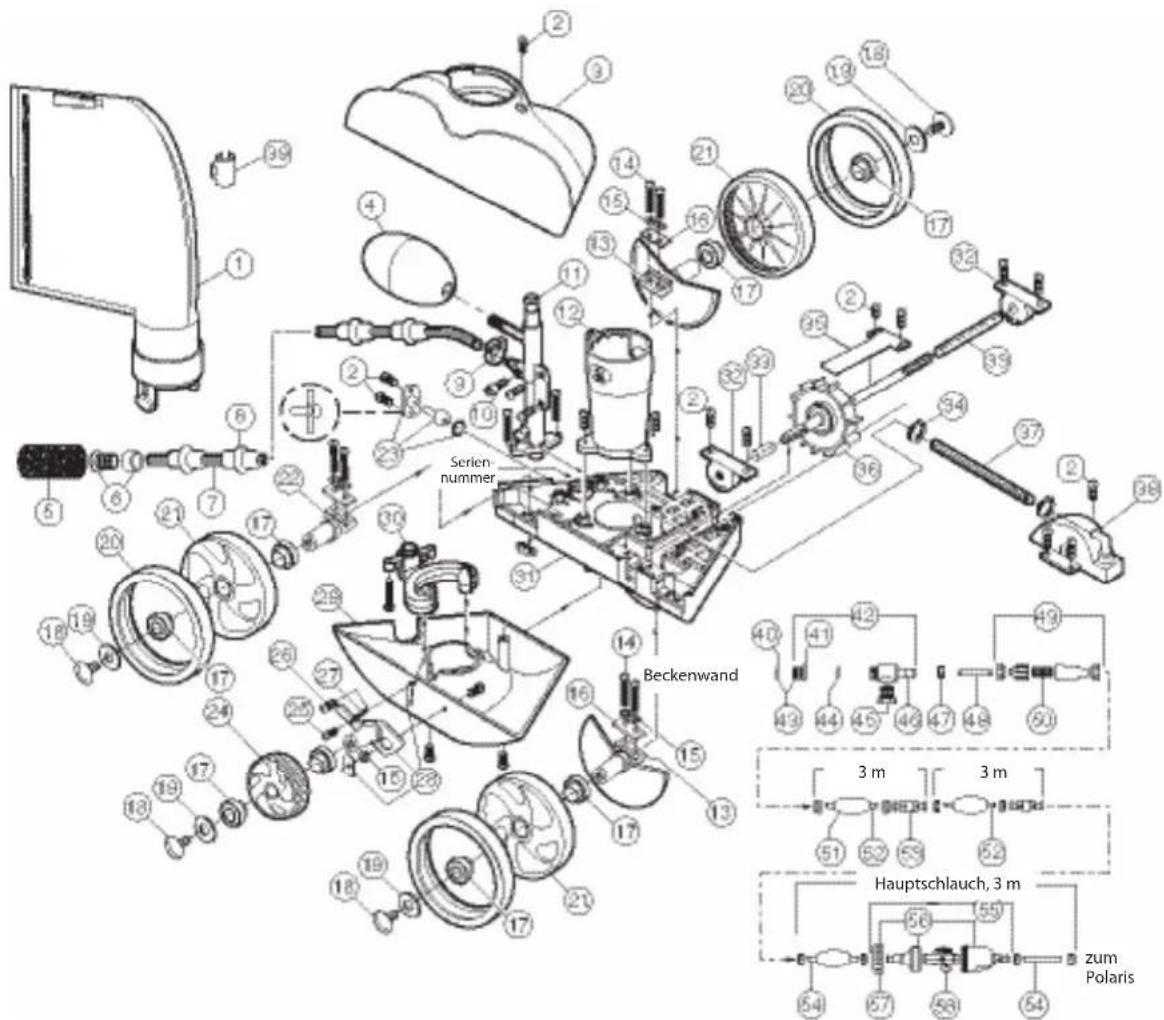

Explosionsdarstellung

Nr.	Teile-Nr.	Bezeichnung	Anzahl	Nr.	Teile-Nr.	Bezeichnung	Anzahl	Nr.	Teile-Nr.	Bezeichnung	Anzahl
1	K13 Allzweckbeutel* 1			21	C6	Rad, Groß (ohne Kugellager) 3		42	9-100-9001	UWH Verbindungsbausatz	1
2	C40 Schraube, 10-32 x 3/8 Zoll 20			22	C65 Welle,	Groß (nur für hinteres Rad) 1		43	10-108-00	UWH Durchflussbegrenzerkit 1
3	K5 Reiniger Oberseite 1			23	C131	Schub-Jet Kit	1	44	6-505-00	O-Ring, UWH/QT	1
4	A20 Schwimmkörper, Kopf 1			24	C16 Zwischenrad, klein	1		45	9-100-9002	Druckverminderungsventil, sch
5	9-100-3105 Schlauchbürste* 1			25	C30 Schraube, 4-40 x 3/16 Zoll	1		46	D29	Quick-Trenner (QT), UWH	1
6	B25 Mundlochspitze mit Spitzenschutz 1			26	C32 Schraube, 6-32 x 1/2 Zoll	1		47	D15	Düsenmutter, Zuleitungsschlaue
7	B5 Spülschlauch komplett* 1			27	C25 Feder für C36	1		48	**	Adapterschlauch, 21,6 cm	1
8	B10 Schleissringe* 8			28	C36 Schwingachsenkit	1		49	48-080	Rohrleitungssfilter-Baugruppe 1
9	B15 Spülschlauchbausatzklammer 1			29	K10 Basis mit Stütze	1		50	48-222	Sieb, Rohrleitungssfilter	1
10	B20 Einstellschraube, Spülschlauch 1			30	K25 Wasserkontrollsystem (WKS) 1			51	D10	Schwimmkörper,
11	K30 Zufuhrleitung mit Ellbogen 1			31	K145	Rahmen	1			Zuleitungsschlauch	9
12	K20 Vakuumrohr	1		32	C80 Kugellager, Turbine	2		52	D45	Zuleitungsschlauch, 3 m	2
13	C66 Welle, Groß (mit Sand /Schotterschutz	8		33	C83 Turbinenschaftrohre	1		53	D20	Kippvorrichtung, Kugellager 2
		2		34	9-100-7170	Schlauchklammer für WKS	2	54	D50	Zuleitungsschlauch,
14	C76 Schraube, 10-32 x 7/8 Zoll 10			35	A40 Turbinenschaftschutz	1				Hauptschlauch, 3 m	1
15	C45 Sicherungsscheibe für C36	7		36	C86 Triebwellenbausatz	1		55	G52	Rücklaufventil	1
16	C70 Achsscheibe für C65/C66	3		37	C120	Schlauch für C110, 19 cm	1	56	G54	Gehäusebausatz für G52	1
17	C60 Kugellager, Räder	8		38	C110	Turbinenabdeckung mit Ellbogen		57	G57	Verschluss, Rücklaufventil	1
18	C55 Radschraube, Plastik	4		39	9-100-1018	Beutelverschluss	1	58	G53	Mechanismus für G52	1
19	C64 Radbeilagscheibe, Plastik	4		40	10-112-00	Durchflussbegrenzer, rot und blau 2
20	C10 Rad, MaxTrax *		3	41	6-500-00	Universale Wandhalterung (UWH) 1

* Verschleißteile sind nicht von der Garantie gedeckt.

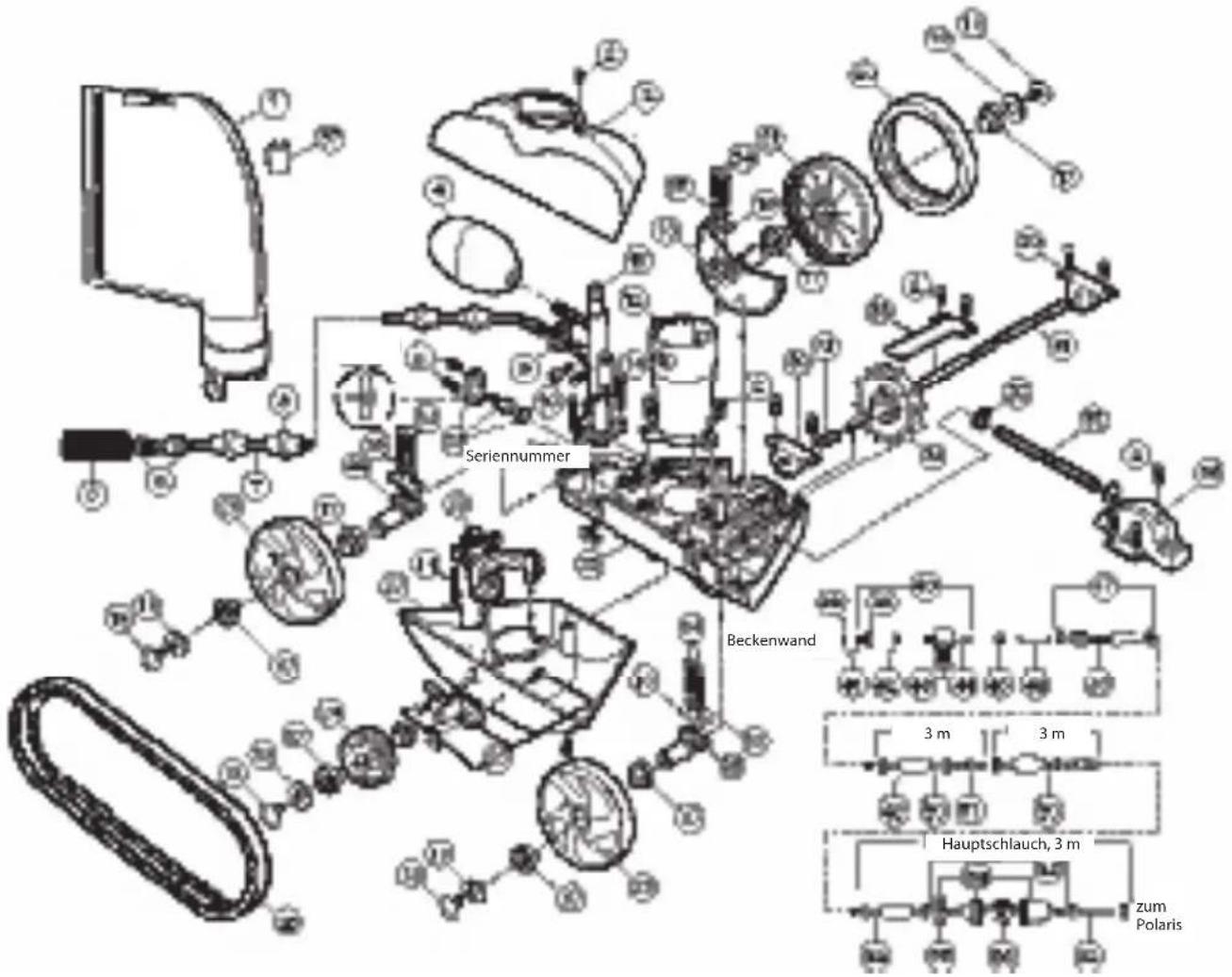

Polaris280TankTrax

Explosionsdarstellung

Seriennummer Beckenwand 3 m 3 m Hauptschlauch, 3 m zum Polaris

Nr.	Teile-Nr.	Bezeichnung	Anzahl	Nr.	Teile-Nr.	Bezeichnung	Anzahl	Nr.	Teile-Nr.	Bezeichnung	Anzahl
1	K13 Allzweckbeutel* 1			20	C10 Rad, MaxTrax *	1		40	9-100-9001	UWH Verbindungsbausatz 1
2	C40 Schraube, 10-32 x 3/8 Zoll 20			21	C6	Rad, Groß (ohne Kugellager) 3		41	10-108-00	UWH Durchflussbegrenzerkit1
3	K5 Reiniger Oberseite 1			22	K26 Welle - TankTrax	2		42	6-505-00	O-Ring, UWH/QT 1
4	A20 Schwimmkörper, Kopf 1			23	C131	Schub-Jet Kit	1	43	9-100-9002	Druckverminderungsventil, sch
5	9-100-3105 Schlauchbürste* 1			24	K27 Zwischenrad - TankTrax	1		44	D29	Quick-Trenner (QT), UWH 1
6	B25 Mundlichspitze mit Spitzenschutz 1			25	K28 Schwingachsenkit - TankTrax	1		45	D15	Düsenmutter, Zuleitungsschlauch
7	B5 Spülschlauch komplett* 1			26	C18 Rad, TankTrax **	1		46	**	Adapterschlauch, 21,6 cm 1
8	B10 Schleissringe* 8			27	K29 Basis mit Stütze - TankTrax	1		47	48-080	Rohrleitungssfilter-Baugruppe 1
9	B15 Spülschlauchbausatzklammer 1			28	K25 Wasserkontrollsystem (WKS) 1			48	48-222	Sieb, Rohrleitungssfilter 1
10	B20 Einstellschraube, Spülschlauch 1			29	K145	Rahmen	1	49	D10	Schwimmkörper,
11	K30 Zufuhrleitung mit Ellbogen 1			30	C80 Kugelager, Turbine	2				Zuleitungsschlauch, 3 m 2
12	K20 Vakuumrohr 1			31	C83 Turbinenschaftrohre	1		50	D45	Zuleitungsschlauch, 3 m 2
13	C66 Welle, Groß (mit Sand /Schotterschutz 1			32	9-100-7170 Schlauchklammer für WKS 2			51	D20	Kippvorrichtung, Kugellager 2
				33	A40 Turbinenschaftschutz 1			52	D50	Zuleitungsschlauch,
14	C76 Schraube, 10-32 x 7/8 Zoll 10			34	C86 Triebwellenbausatz 1					Hauptschlauch, 3 m 1
15	C45 Sicherungsscheibe für C36 7			35	C120	Schlauch für C110, 19 cm 1		53	G52	Rücklaufventil 1
16	C70 Achsscheibe für C65/C66 3			36	C110	Turbinenabdeckung mit Ellbogers 54			G54	Gehäusebausatz für G52 1
17	C60 Kugellager, Räder 8			37	9-100-1018 Beutelverschluss 1			55	G57	Verschluss, Rücklaufventil 1
18	C55 Radschraube, Plastik 4			38	10-112-00 Durchflussbegrenzer, rot und blau 56				G53	Mechanismus für G52 1
19	C64 Radbeilagscheibe, Plastik 4			39	6-500-00 Universale Wandhalterung (UWH) 1

* Verschleißteile sind nicht von der Garantie gedeckt.

Fehlerbehebung

Sollte der Polaris Reiniger des öfteren folgende Probleme zeigen, kann es sein, dass eine Neueinstellung notwendig sind, um die ursprüngliche Leistung wieder herzustellen. Für Zubehörteile siehe Explosionsdarstellung.

Vorgang: Bleibt bei Stufen oderanderen Hindernissen länger als 3 Minuten hängen.

Lösung: 1. Umdrehungszahl der Räder überprüfen.

1. Sicherstellen, dass das Rücklaufventil richtig durchläuft.

2. Schub-Jet justieren.

3. Unnötige Hardware vom Pool entfernen oder ein Leiter- Schutzkit installieren (bestellen Sie Teilenummer G21, von Ihrem Polaris Händler).

Vorgang: Der Polaris bewegt sich nur träge und läuft mit weniger Kraft als normal.

Lösung: 1. Filtersieb im Rohrleitungsfilter prüfen und ggf. reinigen.

1. Schaumlöffelkorb, Pumpenkorb und Poolfilter reinigen.

2. Alle Schläuche, Verbindungen und Kippvorrichtungen auf Lecks, die zum Verlust von Wasserdruck führen können, überprüfen.

3. Umdrehungszahl der Räder überprüfen.

Vorgang: Der Polaris saust durch den Pool und/oder hat keinen Kontakt mit dem Boden.

Lösung: 1. Stellen Sie sicher, dass der blaue Durchflussbegrenzer in die UWH installiert ist und den Wasserdurchfluss drosselt, oder installieren Sie den roten Durchflussbegrenzer um den Wasserdurchfluss noch mehr zu drosseln.

1. Umdrehungszahl der Räder überprüfen. Bei mehr als 32 Umdrehungen pro Minute lockern Sie das Überdruckventil, um den Wasserfluss zum Reiniger zu verringern. Hinweis: Das Druckverminderungsventil darf nur eingestellt werden, wenn ein Begrenzer installiert ist.

2. Sicherstellen, dass das Rücklaufventil richtig durchläuft. Nehmen Sie das Ventil aus dem Wasser und beobachten Sie das Jet. Es sollte ein- und ausschalten.

Vorgang: Polaris Rücklauf funktioniert nicht.

Lösung: 1. Sicherstellen, dass das Rücklaufventil richtig durchläuft.

1. Umdrehungszahl der Räder überprüfen.

2. Wenn der Beutel voll ist, bitte leeren.

3. Wenn sich im Schwimmkopf Wasser befindet, bitte ersetzen.

4. Stellen Sie sicher, dass der Zufuhrschlauch schwimmt.

Vorgang: Der Polaris dreht sich nur in eine Richtung.

Lösung: 1. Schub-Jet einstellen.

1. Stellen Sie sicher, dass der Zufuhrschlauch schwimmt.

Vorgang: Der Zufuhrschlauch verwickelt sich.

Lösung: 1. Messen Sie erneut die Schlauchlänge um sicher zu stellen, dass die Länge des Schlauches für die Länge des Pools richtig ist.

1. Mit dem Polaris in der „An“ Position, überprüfen Sie, dass sich die Kippvorrichtungen, die zum Schlauch führen und dass sich die Schlauchverbindungen frei bewegen können.

2. Stellen Sie sicher, dass der Zufuhrschlauch schwimmt.

3. Mit dem Polaris in der „Aus“ Position, überprüfen Sie, ob sich jedes Rad dreht. Alle Räder sollten sich gleichzeitig drehen.

Vorgang: Der Sweep-Schlauch wird in das Saugrohr gesaugt.

Lösung: 1. Stellen Sie sicher, dass das Ende des Sweep-Schlauches nicht von der Sweep-Schlauchbürste blockiert wird.

1. Der Sweep-Schlauch soll so eingestellt sein, dass er sich mühelos und ungehindert hin und her bewegen kann.

Vorgang: Der Sweep-Schlauch sprüht ständig Wasser aus dem Pool.

Lösung: 1. Sweep-Schlauch Geschwindigkeit einstellen, indem Sie die justierbaren Schrauben anziehen.

1. Ersetzen Sie die Sweep- Schlauchbürste wenn sie abgenutzt ist oder wenn sie fehlt.

2. Fügen Sie ein Sweep-Schlauch Gewicht hinzu (Teile Nr. B2 bestellen), um zu vermeiden, dass der Sweep-Schlauch Wasser aus dem Pool sprüht.

Vorgang: Der Reiniger reinigt nicht den gesamten Pool.

Lösung: 1. Stellen Sie sicher, dass der Schlauch bis auf 15,2 cm zum entferntesten Ende des Pools reicht.

1. Prüfen Sie, ob das Schub-Jet in horizontaler Position steht und nach hinten zeigt, wodurch dann beliebige Drehungen optimiert werden können.

2. Halten Sie den Reiniger, während er läuft, mit der Unterseite nach oben gerichtet und schauen Sie in das Vakuumrohr hinein. Es sollen dort zwei deutlich sichtbare Wasserstrahlen laufen. Sollte das nicht der Fall sein, dann setzen Sie sich bitte mit Ihrem Kundendienst oder mit einem von Polaris genehmigten Service Center in Verbindung.

Vorgang: Der Reiniger liegt auf der Seite und dreht sich im Kreis.

Lösung: 1. Filterbeutel prüfen. Wenn dieser voll ist kann es den Reiniger auf einer Seite nach unten ziehen.

1. Den Schwimmkopf entfernen und schütteln. Wenn in den Schwimmkopf Wasser eingedrungen ist, muss dieser ersetzt, und ein neuer bestellt werden.

2. Prüfen Sie, ob die Schlauchschwimmkörper gleichmäßig verteilt und voneinander getrennt sind.
