BEDIENUNGSANLEITUNG Polaris 360 ZODIAC

Wichtige Informationen

• Stellen Sie vor der Installation des Polaris sicher, dass der Poolfilter sauber ist.
• Neu installierte Rohrleitungen sollen vor Installation des Polaris sauber durchgespült werden.
• Der Polaris soll nicht zur Entfernung von Mauerputzstaub bei neuen Pools verwendet werden.
• Den Polaris nicht bedienen während er läuft, mit der Ausnahme, wenn man die Umdrehungszahl (Umdrehungen pro Minute) der Räder prüft.
• Den Polaris vom Pool entfernen, wenn sich Badende im Pool befinden.
• Den Polaris immer von der Poolwand entfernen, wenn der Poolfilter gereinigt oder rückgespült wird.
• Vor Hinzufügung von Chemikalien, den Polaris immer vom Pool entfernen.
• Nach dem reinigen oder rückspülen das Filtersystem mindestens fünf Minuten laufen lassen, bevor man den Polaris anschließt.
• Solarwärmesysteme, Ozongeneratoren und andere Luftansauggeräte können Luftströmungen durch den Reiniger erzeugen, die die Reinigerbalance und Leistung negativ beeinflussen. Eine fest zugeordnete Reinigungsleitung stromaufwärts von diesen Komponenten aus einbauen.
• Stark gechlortes Wasser kann zu Wartungsproblemen führen. Den Polaris soweit möglich nicht laufen lassen während gechlort wird.

Kundendienst:

• Garantiekarte bitte sofort einsenden.
- Für Online Unterstützung: www.polarispool.com
- So können Sie Polaris finden: US and Canada

Customer Service

2620 Commerce Way

Vista, CA 92081-8438

1-800-822-7933

WARNHINWEIS: ANWENDUNG DES POLARIS 360 IN EINEM POOL MIT VINYLEINSATZ

Bestimmte Muster des Vinyleinsatzes sind ganz besonders auf schnelle Oberflächenabnützung oder Abnützung des Musters durch Gegenstände, die mit der Vinylloberfläche in Berührung kommen, einschließlich der Poolbürste, Poolspielsachen, Schwimmkörper, Springbrunnen, Chlorverteiler und automatischem Poolreiniger, anfällig. Manche Muster können durch bürsten der Oberfläche stark verkratzt oder abgeschürft werden. Es kann auch vorkommen, dass sich während der Installation die Farbe des Musters abreibt, wenn der Vinylloinsatz mit Gegenständen im Pool in Kontakt kommt. Zodiac Pool Systems, Inc., so wie die eingeschränkte Haftung von Zodiac, haften nicht für Abreibungen des Musters, so wie Abschürfungen oder Markierungen am Vinylloinsatz.

Einleitung

Es freut uns, dass Sie sich zum Kauf des neuen, automatischen Poolreinigers entschlossen haben und wir bedanken uns, dass Sie Polaris gewählt haben. Der Polaris Vac-Sweep® 360 wurde so entworfen, dass er Ihnen jahrelangen, zuverlässigen Service bietet.

Wie die meisten mechanischen Geräte, so muss auch der Polaris periodisch nachgestellt und routinemäßige Wartungsarbeiten, mit eventuellem ersetzen bestimmter Stressteile, durchgeführt werden. Stellen Sie sicher, dass Sie Ihren Polaris ab und zu von Ihrem örtlichen Polaris Händler oder von einem berechtigten Service Center warten lassen.

Bestehen Sie immer auf Originalersatzteile von Polaris. Ersatzteile die nicht von Polaris stammen entsprechen nicht unseren Vorschriften. Es kann sein, dass sich diese Teile negativ auf die Funktion Ihres Polaris auswirken oder diesen sogar beschädigen.

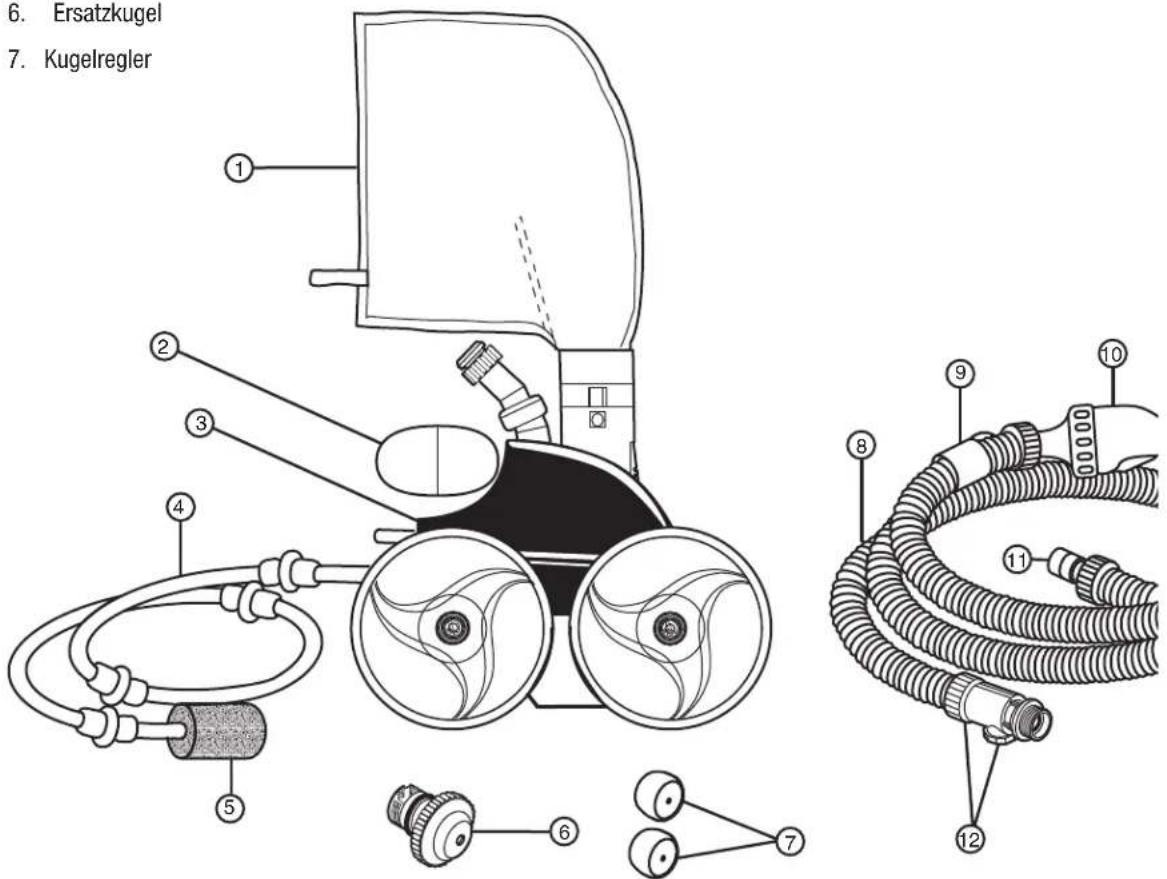

Polaris 360 kompletter Reiniger

1. Allzweckbeutel
2. Schwimmkopf
3. Reiniger
4. Sweep-Schlauch
5. Sweep-Schlauchbürste
6. Ersatzkugel

7. Kugelregler

8. Zufuhrschlauch

9. Schlauchschwimmkörper
10. Rücklaufventil
11. Drucktester
12. Quick Trenner mit Universaler Wandhalterung

6. Ersatzkugel 7. Kugelregler

www.polarispool.com

Quick Installationsanleitung

Vier schnelle Schritte zur Installation und maximalen Leistung des Polaris 360:

• Universale Wandhalterung (UWH) mit dem Quick Trenner und dem Kugelregler installieren.
• Wasserdruck testen und einstellen.
  • Zufuhrschlauch der Poollänge anpassen.
• Richtige Radumdrehungsgeschwindigkeit überprüfen (Umdrehungen pro Minute)

Installation der universalen Wandhalterung

1

Wird in Minuten mit einer dafür vorgesehenen Reinigungsrücklaufleitung und einer mit einem 1-1/2 Zoll (3,81 cm) Innengewinde versehenem Rohranschlussstück installiert.

1. Die Filterpumpe einschalten und die Rohrleitungen durchspülen. Pumpe ausschalten.
2. Den UWH von dem Quick Trenner entfernen und in die Rücklauföffnung einschrauben.
3. Den Quick Trenner im Uhrzeigersinn in den UWH drehen und festziehen um diesen zu sichern.

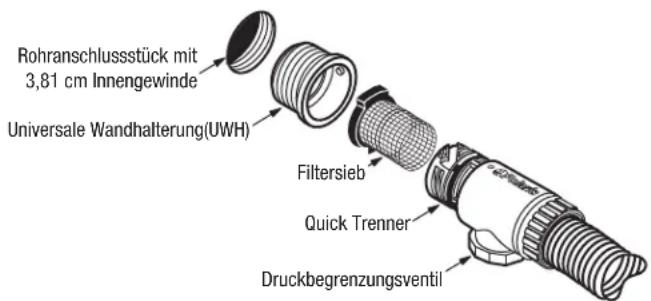

Rohranschlussstück mit 3,81 cm Innengewinde Universale Wandhalterung(UWH) Filtersieb Quick Trenner Druckbegrenzungsventil

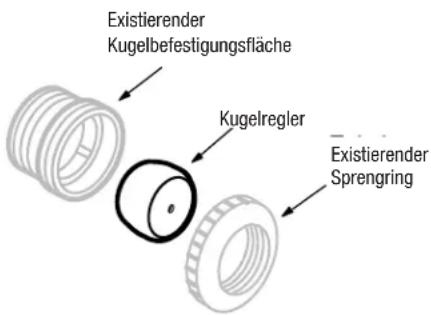

Installation der Kugelregler

Wenn der Pool mehr als eine Rücklauf-leitung hat, sollen Kugelregler installiert werden, um sicher zu stellen, dass der Wasserdruck des Pools groß genug ist um den Polaris 360 laufen zu lassen.

Wird der Polaris 360 aus dem Pool entfernt, dann nehmen Sie die Ersatzkugel zusammen mit einem Quick Trenner Anschlussstück, um die genaue Wasser-zirkulation zu erreichen.

Existierender Kugelbefestigungsfläche Kugelregler Existierender Sprengring

Ersatzkugel mit Quick Trenner Anschlussstück

Um eine 3,2 cm oder 5 cm Rücklaufleitung anzupassen, benutzen Sie bitte das UWH Polaris-Adapter-Kit, das dem Reiniger beiliegt.

Wenn die Universale Wandhalterung und die Kugelregler erfolgreich installiert sind, GEHEN Sie WEITER zu Schritt 2. Anderenfalls beziehen Sie sich auf "Installationanderer Poolverbindungen"

Installation anderer Poolverbindungen

Wenn der Pool keine designierte Rücklaufleitung hat, kann der Polaris 360 an die meisten, standard Rücklaufleitungen angeschlossen werden, indem man entsprechende Adapterkits kauft, die über Ihren Polaris Händler erhältlich sind.

Für richtungsabhängige Kugelanschlussstücke die, wenn sie entfernt werden, keine 3,8 cm Hülse haben, sollen Sie das Kugeladapter Verbindungskit (Teile Nr. 9-100-8005) verlangen.

Wandhalterungsadapter Sprengring Verbindungskopf Sieht das gegenwärtige Anschlussstück so aus?

Dies sind die geläufigsten, jedoch nicht alle möglichen Poolverbindungen.

Wenn der UWH und die Kugelregler immer noch nicht am Pool installiert werden können, setzen Sie sich bitte mit Ihrem Händler oder dem Polaris Kundendienst in Verbindung um festzustellen welche Teile Sie benötigen.

Andere Verbindungen mit speziellen Anschlussstücken

Wenn an das Poolfiltersystem ein Whirlpool (Spa) angeschlossen ist, dann beziehen Sie, zusätzlich zu einem der oben angegebenen Kits, einen Ausdehnungsregler. Setzen Sie sich bitte mit Ihrem Händler oder dem Kundendienst in Verbindung um festzustellen welche notwendigen Teile sie benötigen.

2

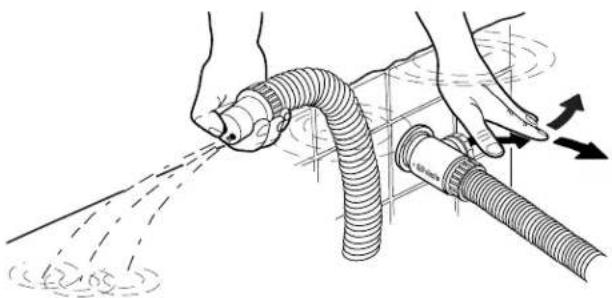

Testen und einstellen des Wasserdrucks

Der Polaris wurde mit einem Druckmesser im Schlauch verpackt. Verbinden Sie ganz einfach den Schlauch mit der Poolwand, mittels des Quick Trenners. Schalten Sie die Pumpe ein, decken Sie die grosse Öffnung mit dem Daumen ab und stellen Sie sicher, dass das Wasser von dem Überdruckventil freigegeben wird.

Wenn das Wasser nicht von dem Überdruckventil freigegeben wird, ist nicht genügend Wasserdruck vorhanden und der Polaris Poolreiniger funktioniert nicht richtig.

• Filter in dem Quick Trenner auf Abfall überprüfen, der den Durchfluss behindern kann.
• Schaumlöffel, Filter und Pumpenkorb reinigen, indem man den Abfall entfernt, der den Wasserdurchfluss hindert.
• Schläuche, Verbindungen und Kippvorrichtungen auf Lecks überprüfen, die den Verlust des Wasserdrucks verursachen könnten.
• Wenn der Reiniger mit einer dafür vorgesehenen Rücklaufleitung verbunden ist, stellen Sie den 3-weg Verteiler so ein, dass der Wasserdurchfluss erhöht wird.

3

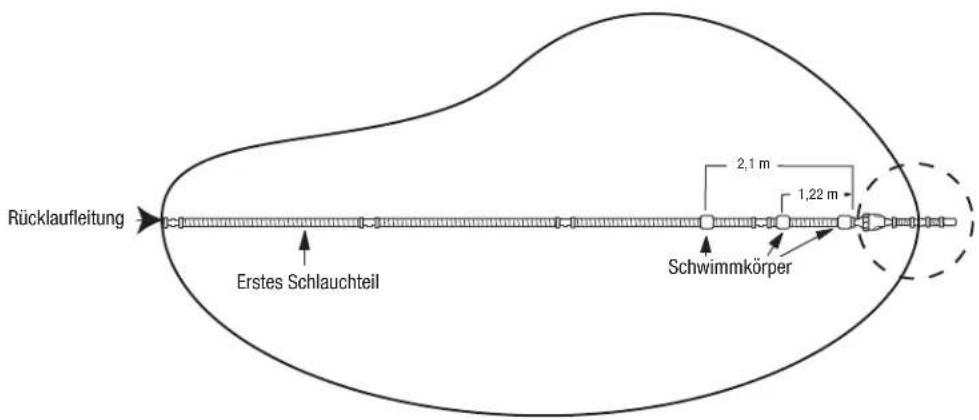

Zufuhrschlauch passend zur Länge des Pools einstellen

Mit dem Schlauch an der Rücklaufleitung an die Poolwand befestigt, den Schlauch unter die Wasseroberfläche halten und die Poolpumpe einschalten. Ziehen Sie den Schlauch bis zum längsten Ende des Pools. Das Schlauchende muss sich innerhalb 15,2 cm – länger oder kürzer – befinden, so wie es durch die gestrichelte Linie angezeigt ist.

Ist der Schlauch zu lang? Schneiden Sie den überschüssigen Schlauch von dem ersten Schlauchteil ab und verbinden Sie beide Schlauchteile.

Ist der Schlauch zu kurz? Kaufen Sie ein Verlängerungsstück und verbinden Sie dieses mit dem ursprünglichen Schlauch.

Nachdem Sie die Schlauchlänge eingestellt haben, positionieren Sie die drei Schlauchschwimmkörper so wie es auf dem Diagramm dargestellt ist.

Rücklaufleitung Erstes Schlauchteil Schwimmkörper 2,1 m 1,22 m

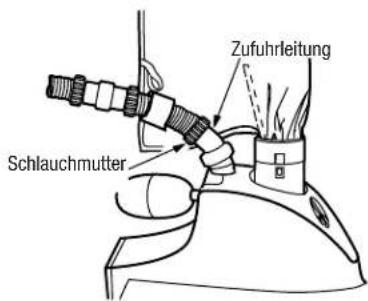

1. Entfernen Sie den Druckmesser vom Schlauch, indem Sie die Mutter des Schlauches abschrauben und den Schlauch entfernen.
2. Benutzen Sie die Schlauchmutter vom Druckmesser, um den Schlauch mittels der Zufuhrleitung an den Reiniger zu befestigen.
3. Der Filterbeutel ist in dem Kragenbereich des Reinigers verpackt. Ziehen Sie den Beutel heraus und befestigen Sie die Beutelklemme an den Zufuhrschlauch.
4. Den Schwimmkopf ganz hinein und gegen den Reiniger drücken.
5. Geben Sie den Polaris in den Pool. Schalten Sie die Poolfilterpumpe ein.

Schlauchmutter Zufuhrleitung

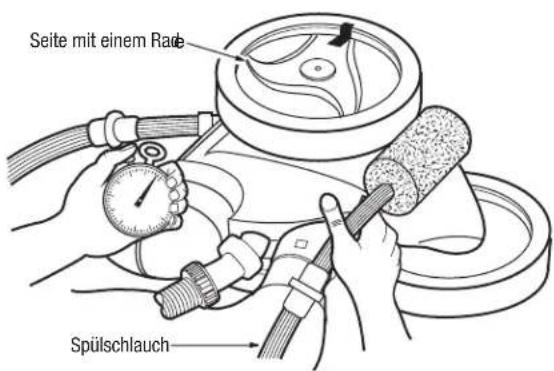

Umdrehungszahl der Räder überprüfen

Bevor Sie den Polaris bedienen sollten Sie die Räder auf die richtige Umdrehung (Umdrehungszahl pro Minute) überprüfen. Für die optimale Leistung soll der Polaris zwischen 28 und 32 Umdrehungen pro Minute laufen.

1. Markieren Sie eine Seite eines der Räder.
2. Schalten Sie die Pumpe ein und tauchen Sie den Polaris in das Wasser ein und zählen Sie die Radumdrehungen für eine Minute.
3. Die optimale Leistung soll zwischen 28 und 32 Umdrehungen pro Minute liegen.

Seite mit einem Rate Spülschlauch

Bei

weniger als 28 Umdrehungen pro Minute:

• Überprüfen Sie das Filtersieb des Quick Trenners nach Abfall.
• Den Schaumlöffel, den Filter und den Pumpenkorb reinigen.
• Schläuche, Verbindungen und Kippvorrichtungen auf Lecks überprüfen.
• Wenn der Reiniger mit einer dafür vorgesehenen Rücklaufleitung verbunden ist, stellen Sie den 3-weg Verteiler so ein, dass der Wasserdurchfluss erhöht wird.

Bei mehr als 32 Umdrehungen pro Minute öffnen Sie das Überdruckventil bis die richtige Umdrehungszahl erreicht ist. Wurde ein regulierbares Ventil installiert, justieren Sie das Ventil um den Wasserdurchfluss zu reduzieren.

Feineinstellung des Polaris Reinigers

Wenn der Polaris richtig eingestellt ist, saugt, bürstet und reinigt er alle Flächen und Bereiche willkürlich im gesamten Pool. Die Kletterfähigkeit des Polaris hängt vom Design des Pools und vom Wasserdruck oder Wasserfluss ab. Am besten klettert der Polaris bei Pools die keine scharfen Winkel oder Kurven im Übergang zwischen dem Poolboden und den Poolwänden haben.

Der Polaris 360 wechselt etwa alle 3-1/2 Minuten in den Rückwärtsmodus um. Durch diese Bewegung entfernt sich der Polaris von etwaigen Hindernissen.

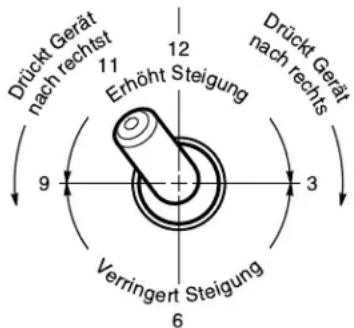

Schub-Jet Einstellung

Das Schub-Jet steuert den Polaris. Die Einstellung vom Hersteller befindet sich bei 11 Uhr, jedoch können andere Einstellung, je nach Pool, hilfreich sein.

Sweep-Schlaucheinstellung

Der Sweep-Schlauch soll sich mühelos und un-gehindert hin und her bewegen. Um die Bewegung des Sweep-Schlauches zu verringern, drehen Sie die Sweep-Schlaucheinstellungs-schraubeim Uhrzeigersinn.

Andere Einstellungen finden Sie im Abschnitt Fehlerbehebung.

Drückt Gerät nach rechtst 11 Erhöht Steigung 9 3 Verringert Steigung 6 Drückt Gerät nach rechts

Routine Wartung

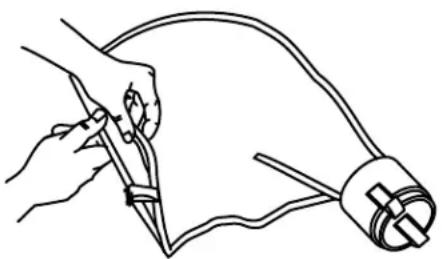

Filterbeutel Reinigen

Entfernen Sie den Beutel, indem Sie die Klammern öffnen und den Kragen des Beutels vom Zufuhrschlauch entfernen. Den Verschluss öffnen und den Abfall entfernen.

→ Leeren Sie den Bautei, wenn er halb woll ist, besonders dann, wenn er durch Sand verschmutzt ist.
Es ist einfacher, den Beutel zu leeren, wenn er trocken ist. Wechseln Sie zwischen zwei Filterbeuteln ab.

Rückspülung des Poolfilters

Bevor Sie den Poolfilter reinigen oder rückspülen, soll der Polaris immer von der Poolwand entfernt werden. Nach dem reinigen und rückspülen soll das Filtersystem mindestens fünf Minuten lang laufen um die Rücklaufleitungen durchzuspülen bevor der Polaris neu angeschlossen wird.

Lagerung und Einwinterung

Der Polaris soll nie im direkten Sonnenlicht gelagert werden. Für die Einwinterung sollen alle Wasserrückstände aus den Schläuchen abgelassen werden (Schäden durch Frost werden von der Garantie nicht gedeckt). Entfernen Sie den UWH von der Poolwand, indem Sie den Quick Trenner benutzen und ihn durch Zugkraft abschrauben. In manchen Fällen kann es vorkommen, dass man das UWH Removal Tool (UWH Entferner) (Teile Nr. 10-102-00) benutzen muss, welchen Sie über Ihren Polaris Händler beziehen können.

Polaris360

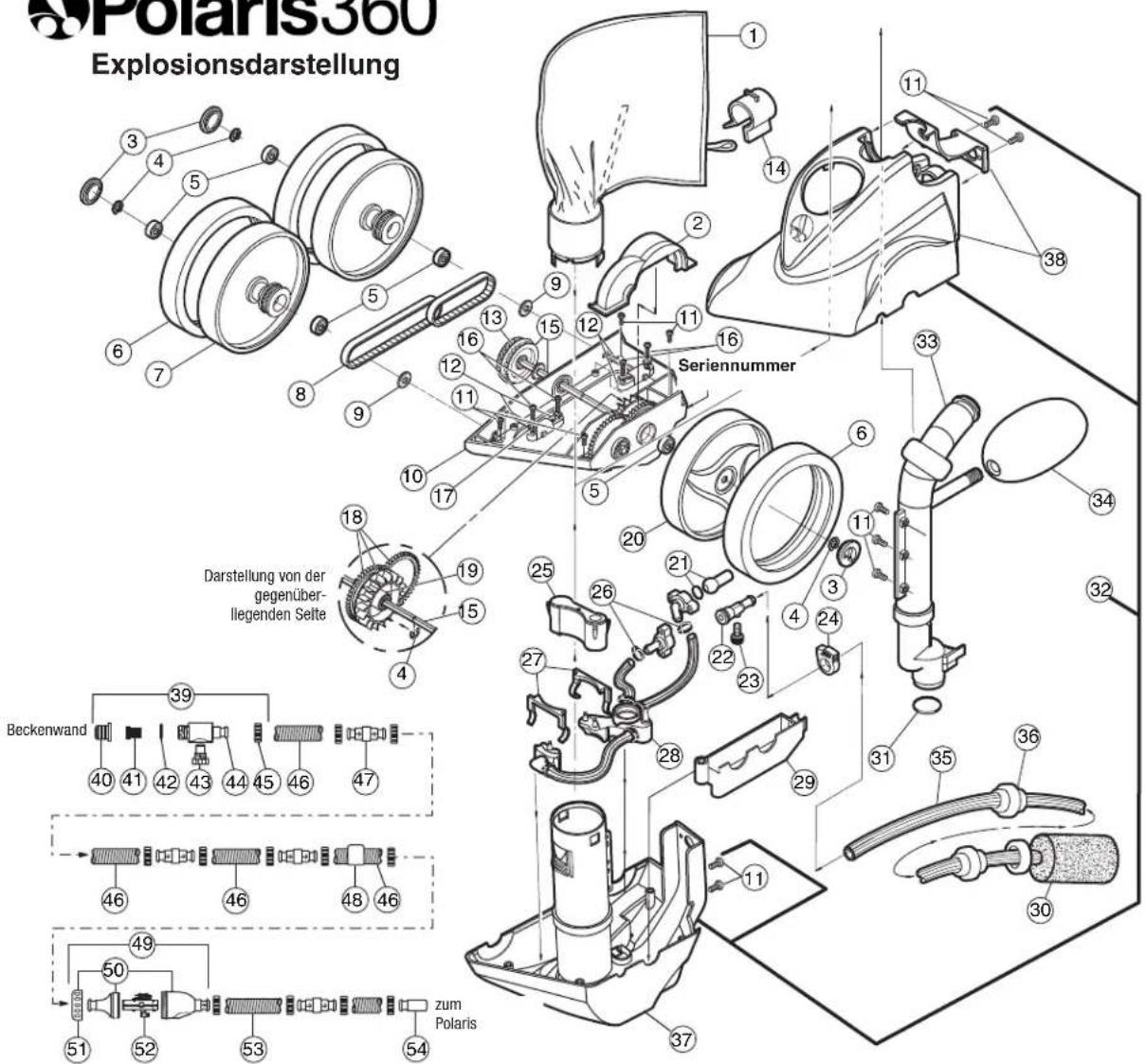

Polaris360 Explosionsdarstellung 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 zum Polaris

Nr.	Teile-Nr.	Bezeichnung	Anzahl	Nr.	Teile-Nr.	Bezeichnung	Anzahl	Nr.	Teile-Nr.	Bezeichnung	Anzahl
1	9-100-1014	Allzweckbeutel*	1	20	9-100-1116	Rad, Seite mit einem Rad	1	37	9-100-7026	Bodenaufbau	1
2	9-100-1152	Oberes Turbinengehäuse	1	21	C131	Schubdüsensatz	1	38	9-100-1240	Oberes Gehäuse	1
3	9-100-1114	Nabenkappe	3	22	9-100-7008	Spülschlauch-Widerhaken-befestigung komplett	1	39	9-100-3008	UWH Anschlussbaueinheit	1
4	9-100-5107 E-Klammer, rostfreier Stahl	10						40	6-500-00	Universale Wandhalterung (UWH)	1
5	9-100-1108	Kugellager	8	23	B20	Einstellschraube, Spülschlauch	1	41	6-504-00	Filtersieb, UWH/QT	1
6	C10 Reifen, MaxTrax **	3		24	B15	Spülschlauch-Befestigungsklammer	1	42	6-505-00	O-Ring, UWH/QT	1
7	9-100-1008 Rad, Seite mit zwei Rädern	2						43	9-100-3009	Überdruckventil, weiss	1
8	9-100-1017 Riemensatz, klein und groß	1		25	9-100-3005	Grundgewicht	1	44	9-100-3006	Quick Trenner (QT), UWH	1
9	9-100-7011	Lagerschild	3	26	9-100-7170	Schlauchklammer für WKS	6	45	9-100-3109	Schlauchmutter	12
10	9-100-1005	Rahmen	1	27	9-100-7009	Düsenhalter	2	46	9-100-3102	Zuleitungsschlauch, 1,8 m	4
11	9-100-5125 Schraube, 8-32 x 1/2"	11		28	9-100-7014	Wasserkontrollsystem (WKS)	1	47	9-100-3002	Kippvorrichtung, Schlauch	4
12	9-100-1139	Achsblockbausatz, vorne & hinten	1	29	9-100-1155	Unteres Turbinengehäuse	1	48	9-100-1206	Schwimmkörper, Zuleitungsschlauch	3
13	9-100-1010	Riementeiler, Übertragungsscheibe	1	30	9-100-3105	Spülschlauchbürste (Sweep-Schlauchbürste)*	1	49	9-100-1200	Rücklaufventil in Leitung	1
14	9-100-3135	Beutelbefestigungsmuffe	1	31	9-100-5132	O-Ring, Zeituhr/Zufuhrleitung	1	50	9-100-1202	Gehäusesatz, Rücklaufventil	1
15	9-100-1007	Übertragungsscheibe/Antriebswelle	1	32	9-100-7030	Ober- und Untergestellmontage	1	51	9-100-1213	Verschluss, Rücklaufventil	1
			1	33	9-100-1002	Zufuhrleitung/Zeitgeber-Steckscheibe	1	52	9-100-1204	Mechanismus, Rücklaufventil	1
16	9-100-5115 Schraube, 8-32 x 3/4"	4						53	9-100-3103	Zuleitungsschlauch, 30 cm	1
17	9-100-5130 Sicherungsring, Achse	4		34	A20	Schwimmkörper, Reinigungskopf	1	54	**	Druckprüfer	1
18	9-100-1132 Antriebsrädersatz mit Turbinenlager	1		35	9-100-1011	Spülschlauch (Sweep-Schlauch) komplett*	1
19	9-100-1103 Turbinenlaufrad mit Lager	1		36	B10	Verschleiringe*	7

* Verschleißteile sind nicht von der Garantie gedeckt.

Fehlerbehebung

Sollte der Polaris Reiniger des öfteren folgende Probleme zeigen, kann es sein, dass eine Neueinstellung notwendig sind, um die ursprüngliche Leistung wieder herzustellen. Für Zubehörteile siehe Explosionsdarstellung.

Vorgang: Bleibt bei Stufen oderanderen Hindernissen länger als 3-1/2 Minuten hängen.

Lösung: 1. Umdrehungszahl der Räder überprüfen.

1. Sicherstellen, dass das Rücklaufventil richtig durchläuft.

2. Schub-Jet

3. Unnötige Hardware vom Pool entfernen oder ein Leiter-Schutzkit installieren (bestellen Sie Teilenummer G21, von Ihrem Polaris Händler).

Vorgang: Der Polaris bewegt sich nur träge und läuft mit weniger Kraft als normal.

Lösung: 1. Filtersieb in dem Quick Trenner überprüfen und wenn nötig, reinigen.

1. Schaumlöffelkorb, Pumpenkorb und Poolfilter reinigen.

2. Alle Schläuche, Verbindungen und Kippvorrichtungen auf Lecks, die zum Verlust von Wasserdruck führen können, überprüfen.

3. Umdrehungszahl der Räder überprüfen.

Vorgang: Polaris saust im Pool umher.

Lösung: 1. Umdrehungszahl der Räder überprüfen. Bei mehr als 32 Umdrehungen pro Minute lockern Sie das Überdruckventil, um den Wasserfluss zum Reiniger zu verringern.

1. Sicherstellen, dass das Rücklaufventil richtig durchläuft. Nehmen Sie das Ventil aus dem Wasser und beobachten Sie das Jet. Es sollte ein- und ausschalten.

2. Stellen Sie den 3-weg Verteiler so ein, dass der Wasserdurchfluss zum Polaris Poolreiniger reduziert wird.

Vorgang: Polaris Rücklauf funktioniert nicht.

Lösung: 1. Sicherstellen, dass das Rücklaufventil richtig durchläuft.

1. Umdrehungszahl der Räder überprüfen.
2. Wenn der Beutel voll ist, bitte leeren.
3. Wenn sich im Schwimmkopf Wasser befindet, bitte ersetzen.
4. Stellen Sie sicher, dass der Zufuhrschlauch schwimmt.

justieren.Vorgang: Der Polaris dreht sich nur in eine Richtung.

Lösung: 1. Schub-Jet einstellen.

1. Wenn das Schlauchende, das an den Polaris angeschlossen ist, eine Rundung hat, soll diese mit der Rundung der Zufuhrleit-ung ausgerichtet werden.

2. Stellen Sie sicher, dass sich die Kippvorrichtung von der Zufuhrleitung, frei bewegen kann.

3. Stellen Sie sicher, dass der Zufuhrschlauch schwimmt.

Vorgang: Der Zufuhrschlauch verwickelt sich.

Lösung: 1. Messen Sie erneut die Schlauchlänge um sicher zu stellen, dass die Länge des Schlauches für die Länge des Pools richtig ist.

1. Mit dem Polaris in der „An“ Position, überprüfen Sie, dass sich die Kippvorrichtungen, die zum Schlauch führen und dass sich die Schlauchverbindungen frei bewegen können.

2. Stellen Sie sicher, dass der Zufuhrschlauch schwimmt.

3. Mit dem Polaris in der „Aus“ Position, überprüfen Sie, ob sich jedes Rad dreht. Alle Räder sollten sich gleichzeitig drehen.

Vorgang: Der Sweep-Schlauch wird in das Saugrohr gesaugt.

Lösung: 1. Stellen Sie sicher, dass das Ende des Sweep-Schlauches nicht von der Sweep-Schlauchbürste blockiert wird.

1. Der Sweep-Schlauch soll so eingestellt sein, dass er sich mühelos und ungehindert hin und her bewegen kann.

Vorgang: Der Sweep-Schlauch sprüht ständig Wasser aus dem Pool.

Lösung: 1. Sweep-Schlauch Geschwindigkeit einstellen, indem Sie die justierbaren Schrauben anziehen.

1. Ersetzen Sie die Sweep- Schlauchbürste (Teile Nr. 9-100-3105), wenn sie abgenutzt ist oder wenn sie fehlt.

2. Fügen Sie ein Sweep-Schlauch Gewicht hinzu (Teile Nr. B2 bestellen), um zu vermeiden, dass der Sweep-Schlauch Wasser aus dem Pool sprüht.

Vorgang: Der Reiniger reinigt nicht den gesamten Pool.

Lösung: 1. Stellen Sie sicher, dass der Schlauch bis auf 15,2 cm zum entferntesten Ende des Pools reicht. Sollte das nicht der Fall sein, dann bestellen Sie einen Zusatzschlauch von Ihrem Polaris Händler und befestigen Sie ihn an das erste Schlauchstück.

1. Überprüfen Sie ob das Schub-Jet auf 11 Uhr steht, um die Drehungen zu optimieren.

2. Halten Sie den Reiniger, während er läuft, mit der Unterseite nach oben gerichtet und schauen Sie in das Vakuumrohr hinein. Es sollen dort drei deutlich sichtbare Wasserstrahlen laufen. Sollte das nicht der Fall sein, dann setzen Sie sich bitte mit Ihrem Kundendienst oder mit einem von Polaris genehmigten Service Center in Verbindung.

Vorgang: Der Reiniger liegt auf der Seite und dreht sich im Kreis.

Lösung: 1. Der Filterbeutel ist voll und zieht den Reiniger auf einer Seite nach unten.

1. Entfernen Sie den Schwimmkopf und schütteln Sie ihn. Wenn sich in dem Schwimmkopf Wasser befindet, müssen Sie einen neuen bestellen.

2. Der Zufuhrschlauch soll eben auf der Oberfläche des Pools schwimmen.
