MANUALE UTENTE Polaris 360 ZODIAC

Informazioni importanti

• Prima di installare il Polaris, accertarsi che il filtro della piscina sia pulito.
• Le tubature nuove devono essere lavate a fondo prima di installare il Polaris.
• Il Polaris non va utilizzato per rimuovere la polvere dell'intonaco di una piscina nuova.

- Non maneggiare mai il Polaris quando è in funzione a meno che non si debba controllare l'RPM (numero di giri al minuto) delle ruote.

- Togliere sempre il Polaris dalla piscina prima che vi entrino i bagnanti.

- Scollegare sempre il Polaris dalla parete della piscina quando si pulisce o si lava il suo filtro.

- Togliere sempre il Polaris dalla piscina prima di trattare l'acqua con agenti chimici.

- Dopo avere pulito o lavato il filtro, lasciare che l'impianto di filtrazione funzioni per almeno cinque minuti prima di ricollegare il Polaris.

- I sistemi di riscaldamento solare, gli ozonizzatori e altre apparecchiature di aspirazione dell'aria possono produrre un flusso d'aria attraverso il dispositivo di pulizia con effetto negativo sul suo equilibrio e sulle sue prestazioni. Collegare all'impianto la tubatura dedicata del dispositivo di pulizia a monte di questi componenti.

- L'acqua fortemente clorurata può causare problemi di manutenzione. Evitare di usare il Polaris durante la clorazione.

Per assistenza clienti o supporto

• Si prega di inviare immediatamente la cartolina della garanzia
  • Per supporto on-line: www.polarispool.com
  • Per contattare la Polaris: US and Canada

Customer	Service
2620	Commerce	Way
Vista,	CA	92081-8438
1-800-822-7933

AVVERTENZA: USO DEL POLARIS IN UNA PISCINA CON RIVESTIMENTO IN VINILE

Certi rivestimenti in vinile hanno dei disegni che sono particolarmente suscettibili a usura superficiale rapida o a cancellazione del disegno causati dal contatto con vari oggetti, compreso spazzole, giocattoli acquatici, galleggianti, fontane, distributori per la clorazione e dispositivi automatici per la pulizia di piscine. I disegni di alcuni rivestimenti in vinile possono venire seriamente danneggiati con graffiature semplicemente strofinando la superficie con una spazzola per piscine. L'inchiostro del disegno può anche cancellarsi durante l'installazione o quando viene a contatto di oggetti posti nella piscina. La Zodiac Pool Systems, Inc., non assume responsabilità per la cancellazione, abrasione o segnatura di un rivestimento in vinile e tali danni non sono coperti dalla garanzia limitata.

Introduzione

Congratulazioni per l'acquisto di un nuovo dispositivo di pulizia automatica per piscine e grazie di avere scelto un Polaris. Il Polaris Vac-Sweep® 360 è stato progettato per fornire anni di servizio affidabile ed efficiente.

Come tutti i dispositivi meccanici, il Polaris richiede regolazioni periodiche, una manutenzione regolare e la sostituzione di certe parti sottoposte a lavoro pesante. Accertarsi che il Polaris venga controllato di tanto in tanto da parte del rivenditore Polaris locale o di un centro di servizio autorizzato.

Richiedere sempre che vengano usate parti di ricambio originali Polaris. Pezzi di ricambio di altre marche non sono prodotti secondo le specifiche della fabbrica. Tali pezzi possono influire in modo negativo sulle prestazioni del Polaris e possono anche danneggiarlo.

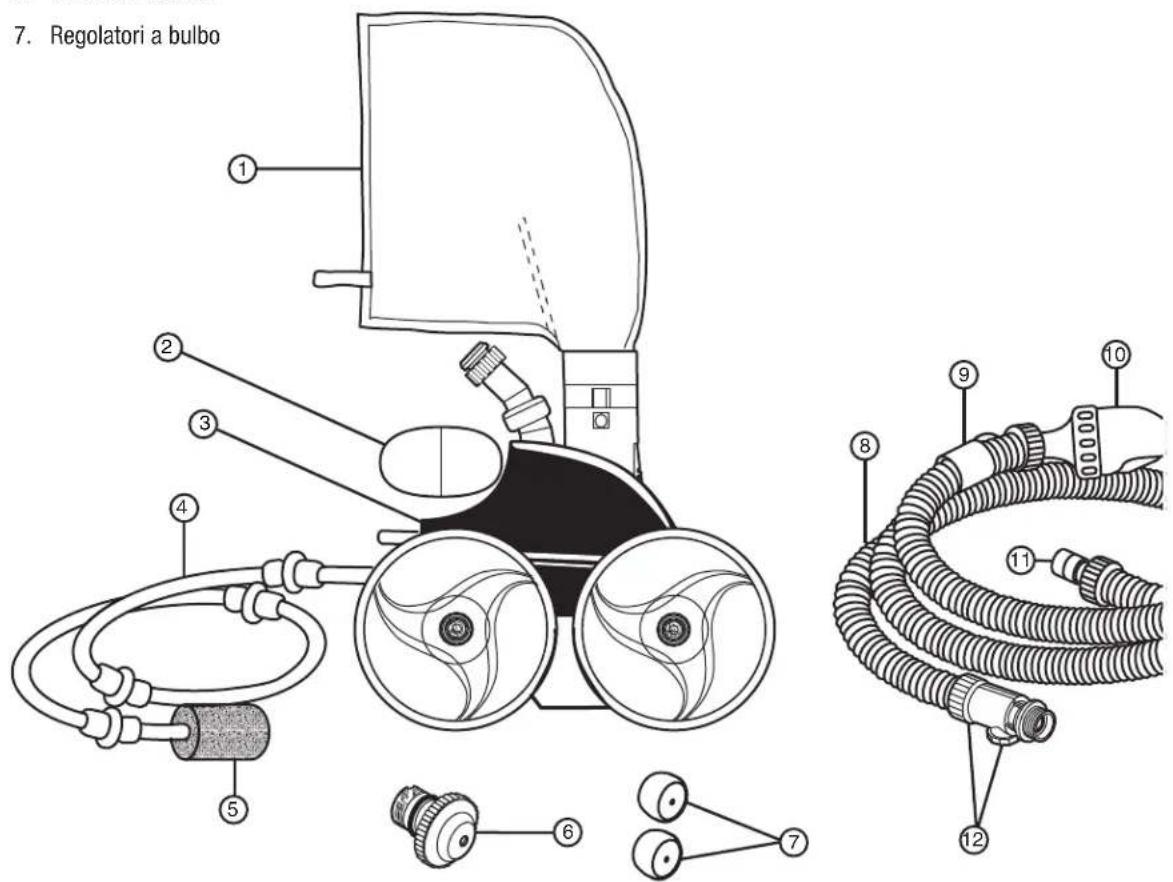

Il dispositivo di pulizia completo Polaris 360

1. Sacco multiuso
2. Galleggiante di testa
3. Corpo del dispositivo di pulizia
4. Tubo flessibile di pulizia
   5 Spazzola del tubo flessibile di pulizia
5. Bulbo di ricambio

6. Regolatori a bulbo

7. Tubo flessibile di alimentazione

8. Galleggianti dei tubi flessibili
9. Valvola di rigurgito
10. Dispositivo di test della pressione
11. Dispositivo di sconnessione rapida con raccordo a parete universale

7. Regolatori a bulbo ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

Istruzioni per una rapida installazione

Il Polaris 360 può essere installato in quattro fasi veloci che consentono di realizzare il massimo delle sue prestazioni.

• Installare il raccordo a parete universale (UWF) con il dispositivo di sconnessione rapida e con i regolatori a bulbo
• Sottoporre a prova e regolare la pressione dell'acqua
• Regolare la lunghezza del tubo di alimentazione in modo da adattarsi alle dimensioni della piscina
• Controllare che l'RPM (numero di giri al minuto) sia corretto

1

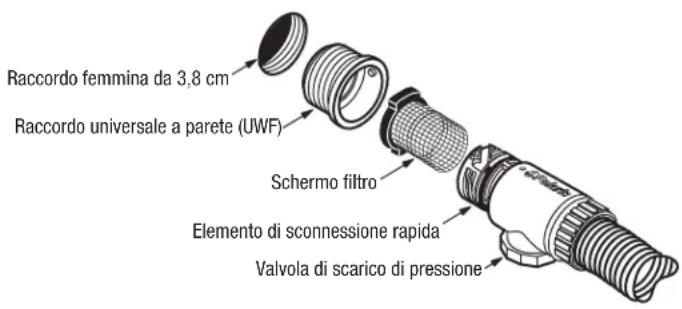

Installazione del raccordo a parete universale

Si installa nel giro di pochi minuti nelle piscine dotate di linea di ritorno dedicate per il dispositivo di pulizia e di un raccordo filettato femmina da 1 pollice e 1/2 (3,8 cm).

1. Accendere la pompa di filtraggio della piscine e lavare a fondo la tubatura. Spegnere la pompa.
2. Togliere l'UWF dal dispositivo di sconnessione rapida e avvitarlo sulla bocca del ritorno.
3. Inserire il dispositivo di sconnessione rapida nell'UWF girando in senso orario e tirare verso di sé per fissare.

Raccordo femmina da 3,8 cm Raccordo universale a parete (UWF) Schermo filtro Elemento di sconnessione rapida Valvola di scarico di pressione

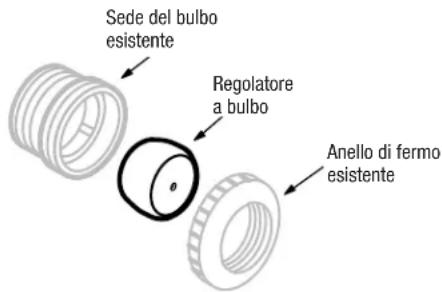

Installazione dei regolatori a bulbo

Se la piscine è dotata di più di una linea di ritorno, installare i regolatori a bulbo per garantire che la pressione idrica della piscina sia sufficiente a far funzionare il Polaris 360.

Per ripristinare la circolazione corretta dell'acqua quando il Polaris 360 viene tolto dalla piscina, usare il bulbo di ricambio con il raccordo di sconnessione rapida.

Sede del bulbo esistente Regolatore a bulbo Anello di fermo esistente

Bulbo di ricambio con raccordo di sconnessione rapida

Usare il UWF Kit adattatore Polaris in dotazione al dispositivo di pulizia per adattarsi a una linea di ritorno da 1 pollice e 1/4 (3,2 cm) o 2 pollici (5 cm).

Se l'installazione del raccordo a parete universale e dei regolatori a bulbo è riuscita bene, PASSARE alla fase 2. In caso contrario, vedere installazione di altre connessioni della piscina.

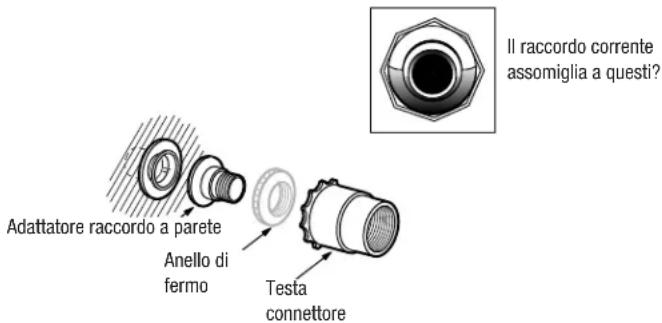

Installazione di altre connessioni della piscina

Se la piscine non ha una linea di ritorno dedicata, il Polaris 360 può essere collegato a praticamente tutti i tipi più comuni di linea di ritorno usando kit di adattamento disponibili per l'acquisto presso i rivenditori Polaris.

Ordinare il kit connessione adattatore a bulbo (parte n. 9-100-8005) per raccordi a bulbo direzionali che quando vengono rimossi non hanno un bicchiere filettato da 3,8 cm.

Adattatore raccordo a parete Anello di fermo Testa connettore Il raccordo corrente assomiglia a questi?

Questi sono i più comuni ma non sono tutti i tipi di connessione per piscina possibili.

Se l'UWF e i regolatori a bulbo non possono ancora essere installati nella piscina, mettersi in contatto con il rivenditore locale o con l'assistenza clienti di Polaris per determinare quale sia la parte necessaria per l'installazione.

Altre connessioni che richiedono raccordi speciali

Se c'è una vasca per idromassaggio collegata all'impianto di filtrazione della piscina, ottenere i regolatori di espansione oltre ai kit elencati sopra. Mettersi in contatto con un rivenditore o con l'assistenza tecnica per determinare quale parte sia necessaria.

2

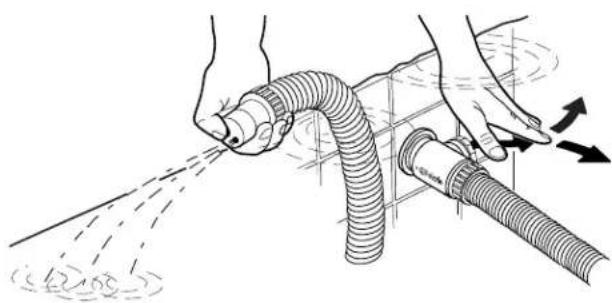

Prova e regolazione della pressione dell'acqua

Il Polaris è fabbricato con un dispositivo di prova della pressione dell'acqua montato sul tubo flessibile. Basta collegare il tubo alla parete della piscina usando il raccordo di sconnessione rapida. Accendere la pompa, coprire il foro grande con il pollice e controllare se l'acqua fuoriesce dalla valvola di sfogo dell'acqua.

Se l'acqua non fuoriesce dalla valvola di sfogo dell'acqua, la pressione è sufficiente per far funzionare il dispositivo di pulizia per piscine Polaris.

• Controllare il filtro nel dispositivo di sconnessione rapida per controllare che non ci siano detriti che possono influire il libero deflusso dell'acqua.
• Pulire lo skimmer, il filtro e il cestello della pompa, rimuovendo ogni detrito che potrebbe ostruire il libero deflusso dell'acqua.
• Controllare i tubi flessibili, le connessioni e gli snodi per accertarsi che non ci siano perdite che potrebbero causare una perdita di pressione dell'acqua.
• Se il dispositivo di pulizia è collegato a una linea di ritorno dedicata, regolare il divertitore a 3 vie in modo da aumentare la portata dell'acqua.

3

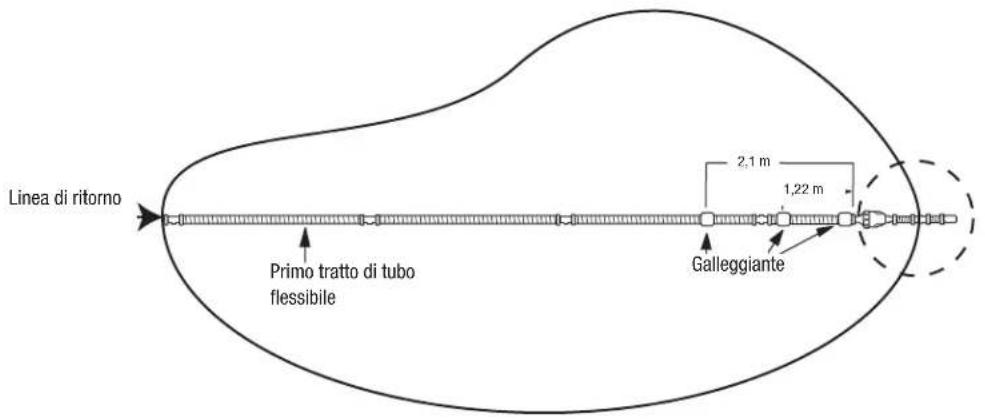

Regolazione della lunghezza del tubo di alimentazione in modo che si adatti a quella della piscina

Tenere sott'acqua il tubo flessibile mentre è collegato alla parete della piscina in corrispondenza della linea di ritorno e accendere la pompa della piscina. Estendere il tubo sino a raggiungere il punto più lontano della piscina. L'estremità del tubo flessibile deve essere entro 15,2 cm di questo punto, più lungo o più corto, come mostrato dalla linea punteggiata.

Il tubo è troppo lungo? Tagliare l'eccedenza dal primo tratto di tubo e ricollegare i tratti della tubazione.

Il tubo è troppo corto? Acquistare un altro tratto di tubo e aggiungerlo al primo tratto.

Dopo avere regolato la lunghezza del tubo flessibile, posizionare tra galleggianti come indicato nello schema.

Linea di ritorno Primo tratto di tubo flessibile 2,1 m 1,22 m Galleggiante

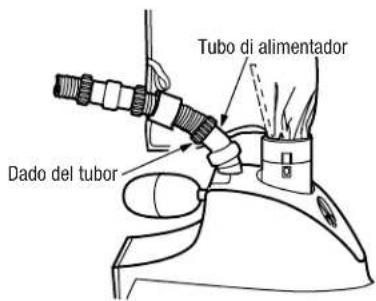

Montaggio del dispositivo di pulizia

1. Rimuovere dal tubo flessibile il dispositivo di test della pressione svitando il dado e tirando via il tubo.
2. Usare il dado del tubo proveniente dal dispositivo di prova della pressione per fissare il tubo al corpo del dispositivo di pulizia in corrispondenza del tubo di alimentazione.
3. Il sacco del filtro è insediato dell'area del collare del corpo del dispositivo di pulizia. Estrarre il sacco e serrare il suo cinturino sul tubo di alimentazione.
4. Spingere fino in fondo il galleggiante della testa in modo che si arresti contro il dispositivo di pulizia.
5. Mettere il Polaris nella piscine. Accendere la pompa di filtrazione.

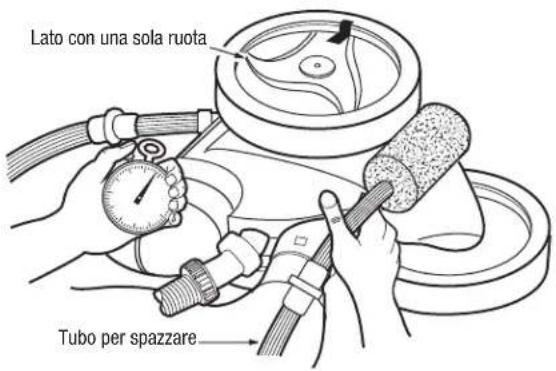

Controllo dell'RPM delle ruote

Prima di mettere in funzione il Polaris, controllare che il numero di giri al minuto (RPM) delle ruote sia corretto. Per ottenere i risultati migliori, il Polaris deve operare con un RPM tra 28 e 32.

1. Marcare la gomma della ruota a un solo lato.

2. Accendere la pompa, tenere il dispositivo di pulizia sotto il livello dell'acqua e contare il numero di giri per la durata di un minuto.

3. La velocità ottimale è tra 28 e 32 RPM.

Lato con una sola ruota Tubo per spazzare

Se il conteggio risulta inferiore a 28:

• Controllare il filtro nel dispositivo di sconnessione rapida per verificare che non ci siano detriti.
• Pulire lo skimmer, il filtro e il cestello della pompa.
• Controllare il tubo flessibile, le connessioni e gli snodi per accertarsi che non ci siano perdite.
• Se il dispositivo di pulizia è collegato a una linea di ritorno dedicata, regolare il divertitore a 3 vie in modo da aumentare la portata dell'acqua.

Se il conteggio risulta superiore a 32 RPM, svitare la valvola di sfogo della pressione fino a ottenere il valore di RPM giusto. Se è stata installata una valvola regolabile, regolare la valvola in modo da diminuire la portata dell'acqua.

Ottimizzazione della messa a punto del Polaris

Quando funziona in modo corretto, il Polaris aspira, pulisce e spazza tutta la superficie della piscina con movimento casuale. La capacità del Polaris di salita lungo le pareti dipende da com'è sagomata la piscina e dalla pressione o dalla portata dell'acqua. Il dispositivo si arrampicherà meglio nelle piscine che non hanno angolature o curvature strette nel passare dal fondo alle pareti della piscina.

Il Polaris 360 si mette in retromarcia circa ogni 3 minuti e 1/2. Ciò permette al Polaris di togliersi via da eventuali ostacoli.

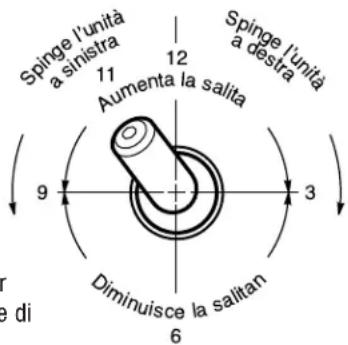

Regolazione del getto di manovra

Il getto di manovra spinge il Polaris nella sua direzione. La posizione predefinita alla fabbrica è quella delle undici delle lancette dell'orologio, però altre impostazioni possono dimostrarsi più convenienti secondo la piscina.

Regolazione del tubo flessibile di pulizia

Il tubo flessibile di pulizia deve muoversi con un gentile movimento spazzante. Per diminuire il movimento del tubo flessibile di pulizia, girare in senso orario la sua vite di regolazione.

Per alter regolazioni, vedere Individuazione e soluzione dei problemi.

Spinge l'unità a sinistra 11 12 Spinge l'unità a destra Aumenta la salita 9 3 Diminuisce la salitan 6 e di

Manutenzione regolare

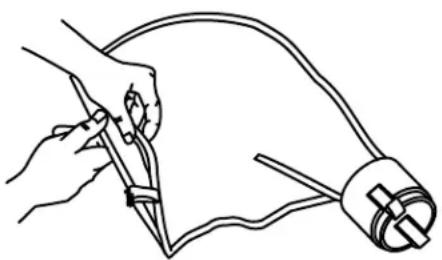

Pulizia del sacco del filtro

Staccare il sacco sganciando i fermagli e togliendo il collare di legatura dal tubo di alimentazione. Aprire il sacco e scartare i detriti.

Svuotare il sacco quando è pieno a metà espacialmente le sosporcoro all'interno consiste di sabbia.
È più facile svuotare il sacco quando è asciutto. Usare due sacchi alternandoli.

Lavaggio del filtro della piscina

Scollegare sempre il Polaris dalla parete della piscina prima di pulire o lavare il suo filtro. Dopo avere pulito o lavato il filtro, lasciare che l'impianto di filtrazione funzioni per almeno cinque minuti prima di ricollegare il Polaris, in modo da lavare a fondo le linee di ritorno.

Conservazione e preparazione per l'inverno

Non conservare mai il Polaris alla luce diretta del sole. Quando si ripone per l'inverno, togliere completamente dall'acqua (i danni dovuti al ghiaccio non sono coperti dalla garanzia). Togliere IUWF dalla parete della piscine collegando il dispositivo di sconnessione rapida e tirando per svitare. In certi casi può rendersi necessario l'uso dell'utensile per la rimozione dell'UWF (parte n. 10-102-00) disponibile presso i rivenditori Polaris.

Polaris360

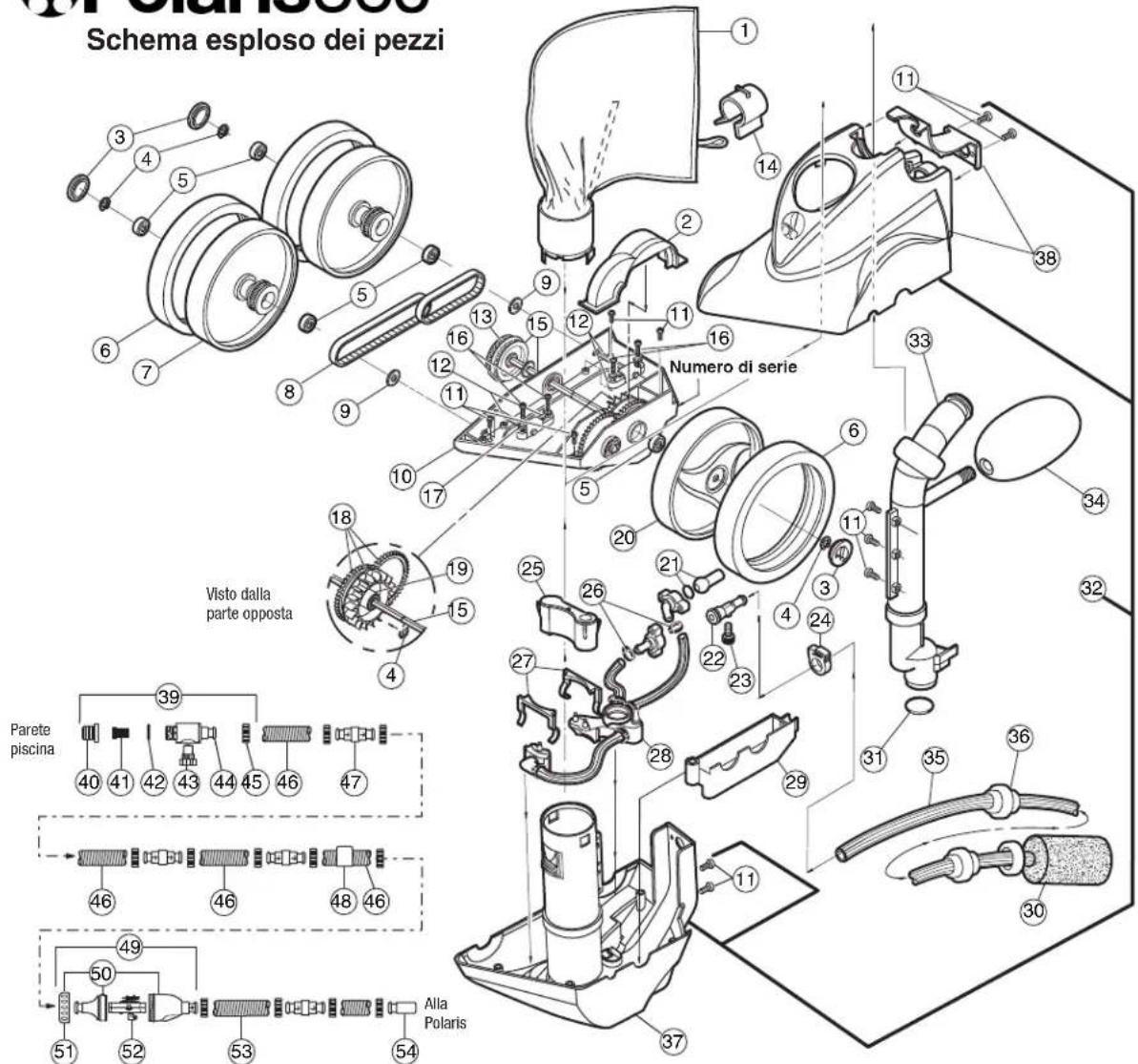

Schema esploso dei pezzi

Schema esploso dei pezzi Numero di serie Visto dalla parte opposta Parete piscina 39 40 41 42 43 44 45 46 47 46 46 48 46 50 51 52 53 Alla Polaris 37 1 11 14 16 18 19 20 21 22 23 25 26 27 28 29 30 31 32 33 34 35 36 37 38

No.	Matricola	Descrizione	Quantità	No.	Matricola	Descrizione	Quantità	No.	Matricola	Descrizione	Quantità
1	9-100-1014	Sacco per uso generale*	1	18	9-100-1132	Corredo ingranaggio trasmissione 1		38	9-100-1240	Parte superiore dell'involucro	1
2	9-100-1152	Parte superiore del corpo della	1	19	9-100-1103	Disco della turbina con cuscinetto1		39	9-100-3008	Gruppo connettore, UWF	1
		turbina	1	20	9-100-1116	Ruota, lato a ruota singola	1	40	6-500-00	Raccordo universale a
3	9-100-1114	Coprimozzo	3	21	C-131	Corredo del getto di spinta	1		parete	(UWF)	1
4	9-100-5107	Fermaglio a E in acciaio inossidabile	10	22	9-100-7008	Punta d'attacco del tubo per spazzare	1	41	6-504-00	Schermo filtro, UWF/QD	1
								42	6-505-00	O-Ring, UWF/QD	1
5	9-100-1108	Cuscinetto a sfere	8	23	B20 Vite di registrazione tubo per spazzare	1		43	9-100-3009	Valvola di scarico di pressione
6	C10 Gomma	Max Trax	s^*	3					bianca	1
7	9-100-1008	Ruota, lato a due ruote	2	24	B15 Morsetto del tubo per spazzare	1		44	9-100-3006	Elemento di sconnessione
8	9-100-1017	Corredo cinghie, piccola e grande	1	25	9-100-3005	Peso base	1			rapida (QD), UWF	1
				26	9-100-7170	Morsetto tubo, WMS	6	45	9-100-3109	Dado del tubo	12
9	9-100-7011	Schermo, cuscinetto	3	27	9-100-7009	Fermo del getto	2	46	9-100-3102	Tubo alimentazione, 1,8 m	4
10	9-100-1005	Telaio	1	28	9-100-7014	Sistema di gestione acqua (WMS)	1	47	9-100-3002	Tubo girevole	4
11	9-100-5125	Vite di arresto 8-32 x 1/2 pollice	11	29	9-100-1155	Alloggiamento turbina, inferiore	1	48	9-100-1206	Galleggiante, tubo alimentazione	3
12	9-100-1139	Kit blocco assale, anteriore e posteriore	1	30	9-100-3105	Sfregatore di coda*	1	49	9-100-1200	Valvola di rigurgito in linea	1
				31	9-100-5132	O-ring, timer/tubo alimentazione	1	50	9-100-1202	Corredo, valvola di rigurgito	1
13	9-100-1010	Divisore cinghie, puleggia	1	32	9-100-7030	Gruppo parte superiore e base	1	51	9-100-1213	Collare, valvola di rigurgito	1
14	9-100-3135	Collare, legaccio sacco	1	33	9-100-1002	Tubo alimentazione/Timer	1	52	9-100-1204	Meccanismo, valvola di rigurgito	1
15	9-100-1007	Puleggia trasferimento e albero motore	1	34	A20 Galleggiante di testa	1		53	9-100-3103	Tubo alimentazione, 30 cm	1
				35	9-100-1011	Tubo per spazzare completo*	1	54	** Misuratore	di pressione	1
16	9-100-5115	Vite di arresto 8-32 x 3/4 pollice	4	36	B10	Anelli consumabili*	7
17	9-100-5130	Rondella di fermo, assale	4	37	9-100-7026	Gruppo della base	1

* Gli articoli di consumo sono esclusi dalla garanzia.

Individuazione e soluzione dei problemi

Se il dispositivo di pulizia Polaris presenta spesso un numero qualsiasi dei sintomi seguenti, può rendersi necessario eseguire delle regolazioni per ripristinare le prestazioni. Per riferimento, vedere lo schema esploso dei pezzi.

Azione: si ferma contro un gradino o altro ostacolo per più di 3 minuti e 1/2.

Soluzione: 1. Controllare I'RPM.

1. Verificare che la valvola di rigurgito funzioni.
2. Regolare il getto di manovra.
3. Togliere dalla piscine tutti gli oggetti estranei o installare un kit di protezione scaletta (ordinare la parte n. G21 presso il rivenditore Polaris).

Azione: I Polaris è lento e si muove con meno potenza del solito.

Soluzione: 1. Controllare il filtro nel dispositivo di sconnessione rapida e pulire se necessario.

1. Pulire il cesto dello skimmer, quello della pompa e il filtro della piscina.

2. Controllare tutti i tubi flessibili, le connessioni e gli snodi per accertarsi che non ci siano perdite che potrebbero causare una perdita di pressione dell'acqua.

3. Controllare l'RPM.

Azione: il Polaris svolazza per tutta la piscine.

Soluzione: 1. Controllare l'RPM. Se l'RPM è superiore a 32, svitare la valvola di sfogo della pressione e ridurre la porta dell'acqua nel dispositivo di pulizia.

1. Verificare che la valvola di rigurgito funzioni. Tenere la valvola fuori dell'acqua e osservare il getto. Il getto dovrebbe uscire un momento sì e uno no.
2. Regolare il divertitore a 3 vie in modo da ridurre la quantità d'acqua che fluisce del dispositivo di pulizia per piscine Polaris.

Azione: il Polaris non va in retromarcia.

Soluzione: 1. Verificare che la valvola di rigurgito funzioni.

1. Controllare I'RPM.

2. Svuotare il sacco se è pieno.

3. Sostituire il galleggiante di testa se ha acqua all'interno.
4. Accertarsi che il tubo flessibile galleggi.

Azione: il Polaris si gira solo in una direzione.

Soluzione: 1. Regolare il getto di manovra.

1. Se l'estremità del tubo collegata al Polaris ha una curva, allineare la curva con quella del tubo di alimentazione.
2. Accertri che lo snood del tubo di alimentazione possa muoversi liberamente.
3. Accertarsi che il tubo di alimentazione galleggi.

Azione: il tubo di alimentazione si ingarbuglia.

Soluzione: 1. Misurare di nuovo la lunghezza del tubo per controllare che sia corretta per il tipo di piscina.

1. Con il Polaris in funzione, controllare che gli snodi e le connessioni del tubo girino liberamente.
2. Accertarsi che il tubo di alimentazione galleggi.
3. Girare tutte le ruote con il Polaris spento. Le ruote devono girare tutte assieme.

Azione: il tubo di pulizia viene succhiato nel tubo di aspirazione.

Soluzione: 1 Accertarsi che l'apertura all'estremità del tubo di pulizia non sia bloccata dalla spazzola.
2. Regolare il tubo di pulizia in modo che si sposti con movimento gentile.

Azione: il tubo di pulizia continua a spruzzare acqua fuori della piscina.

Soluzione: 1. Regolare la velocità del tubo di pulizia stringendo la vite di regolazione.

1. Sostituire la spazzola del tubo di pulizia (parte n. 9-100-3105) se si fosse consumata o persa.
2. Aggiungere un peso (ordinare la parte n. B2) per impedire che il tubo di pulizia spruzzi.

Azione: il dispositivo di pulizia non pulisce l'intera piscina.

Soluzione: 1. Controllare che la lunghezza del tubo sia entro 15,2 cm del punto più lontano della piscina. Se non lo è, ordinare un tratto di tubo supplementare presso il rivenditore Polaris e aggiungerlo al primo tratto di tubo.

1. Per ottimizzare la casualità di spostamento, controllare che il getto di manovra sia in posizione delle undici delle lancette dell'orologio.

2. Tenere il dispositivo di pulizia capovolto mentre è in funzione e guardare nel tubo di aspirazione. Dovrebbero esserci tre getti d'acqua uguali e distinti. Se non ci fossero, mettersi in contatto con l'Assistenza Clienti o con un Centro di Assistenza Polaris.

Azione: il dispositivo di pulizia si sposta in circolo sempre dallo stesso lato.

Soluzione: 1. Il sacco del filtro è pieno e appesantisce il dispositivo su di un lato.

1. Togliere il galleggiante di testa e scuoterlo. Se vi è entrata acqua, ordinare un galleggiante nuovo.
2. Il tubo di alimentazione deve galleggiare in modo uniforme sulla superficie della piscina.

Linha de retorno Primo tratto di tubo flessibile 2,1 m 1,22 m Bóia www.polarispool.com

Monte o aspirador
