Type de produit	Aspirateur robot de piscine hydraulique
Marque	Zodiac
Modèle	Polaris 280
Dimensions (L x l x H)	Environ 40 x 30 x 25 cm
Poids	Environ 5 kg
Alimentation	Hydraulique via la pompe de filtration de la piscine
Raccordement	Raccord mural universel (UWF) 1-1/2 pouces (3,8 cm)
Fonctions principales	Nettoyage aléatoire, marche arrière automatique toutes les 3 minutes, balayage latéral, propulsion réglable, tuyau de balayage ajustable
Vitesse de rotation de la roue	28 à 32 tours/minute
Sac de filtration	Sac tout usage à glissière, se vide lorsqu'il est à moitié plein
Filtre en ligne	Crepine amovible à nettoyer régulièrement
Garantie	2 ans à compter de la date de facturation
Pieces detachees et reparabilite	Vue éclatée complète avec références de pièces; pièces consommables non couvertes
Entretien et nettoyage	Vider le sac, nettoyer la crépine du filtre en ligne, rincer les conduites avant installation
Hivernage	Vider toute l'eau, retirer le raccord universel, entreposer à l'abri du soleil
Securite	Retirer avant qu'un nageur entre dans la piscine; débrancher avant tout nettoyage ou lavage à contre-courant; ne pas utiliser dans une piscine à revêtement vinyle sans précaution

FOIRE AUX QUESTIONS - Polaris 280 ZODIAC

Comment installer le Polaris 280 ?

Assurez-vous que la pompe de filtration est en marche et rincez les conduites. Vissez le raccord mural universel (UWF) avec le réducteur de débit bleu sur l'ouverture de la ligne de retour. Connectez la connexion rapide et ajustez la longueur du tuyau en fonction de la profondeur maximale de la piscine. Montez les flotteurs et le sac, puis mettez la pompe en marche.

Comment régler la vitesse de rotation de la roue ?

Marquez la bande de roue, mettez la pompe en marche et comptez le nombre de tours par minute. La vitesse doit être comprise entre 28 et 32 t/min. Si elle est inférieure, vérifiez les obstructions ou installez le disque réducteur de débit bleu. Si supérieure, utilisez le disque rouge ou dévissez la soupape de décharge.

Que faire si le robot ne recule pas ?

Vérifiez d'abord le cycle de la soupape de secours (elle doit pulser). Ensuite, vérifiez la vitesse de rotation de la roue. Videz le sac s'il est plein. Si le flotteur de tête contient de l'eau, remplacez-le. Assurez-vous que le tuyau d'arrivée flotte correctement.

Pourquoi le robot tourne-t-il en rond ou reste-t-il couché sur le côté ?

Un sac de filtration plein peut faire basculer l'appareil. Vérifiez également le flotteur de tête : s'il contient de l'eau, remplacez-le. Assurez-vous que les flotteurs du tuyau flexible sont régulièrement espacés.

Comment nettoyer le filtre en ligne ?

Retirez l'ensemble du filtre en ligne, rincez la crépine à l'eau claire, puis remettez-la en place en appuyant fermement. N'oubliez pas de déconnecter le Polaris avant tout nettoyage du filtre de la piscine.

Le tuyau de balayage asperge le pourtour de la piscine, que faire ?

Réglez la vitesse du tuyau de balayage en serrant la vis de réglage (tourner dans le sens horaire pour diminuer le mouvement). Si cela ne suffit pas, remplacez la brosse de nettoyage usée ou installez des lests (pièce n° B2) pour éviter les projections.

Comment hiverner le Polaris 280 ?

Videz toute l'eau de l'appareil pour éviter les dégâts de gel (non couverts par la garantie). Retirez le raccord universel de la paroi de la piscine en utilisant l'outil de retrait si nécessaire. Entreposez le nettoyeur à l'abri du soleil et du gel.

Quelle longueur de tuyau est nécessaire ?

Mesurez la profondeur maximale de la piscine ; coupez le tuyau principal à cette longueur. Le tuyau doit atteindre le point le plus éloigné de la piscine à plus ou moins 15 cm près. Si trop long, coupez des sections égales sur chaque segment de 3 mètres. Si trop court, achetez une section supplémentaire (pièce n° 9-100-3104).

Où trouver les pièces détachées ?

Consultez la vue éclatée dans la notice pour les numéros de pièce. Les pièces consommables (sac, brosses, etc.) ne sont pas couvertes par la garantie. Contactez un revendeur agréé Polaris ou le service client au 1-800-822-7933 (US et Canada).

Le robot ne nettoie pas toute la piscine, que vérifier ?

Vérifiez que le tuyau atteint le point le plus éloigné (écart max de 15 cm). Assurez-vous que la buse de propulsion est orientée au droit du plan de base. Pendant le fonctionnement, tenez le robot à l'envers : vous devez voir deux jets d'eau distincts de même débit. Sinon, contactez le service client.

MODE D'EMPLOI Polaris 280 ZODIAC

• Avant d'installer le Polaris, s'assurer que le filtre de la piscine est propre.
• Rincer les nouvelles conduites avant d'installer le Polaris.
• Ne pas utiliser le Polaris pour enlever la poussière de plâtre dans les nouvelles piscines.
• Ne pas manipuler le Polaris pendant son fonctionnement, à moins que ce soit pour vérifier la vitesse de rotation de la roue.
• Toujours enlever le Polaris avant qu'un nageur entre dans la piscine.
• Toujours déconnecter le Polaris de la paroi de la piscine avant de procéder au nettoyage ou au lavage à contre-courant du filtre.
• Toujours enlever le Polaris de la piscine avant de procéder à un traitement chimique de choc.
• Après le nettoyage ou le lavage à contre-courant, laisser le système de filtrage en marche pendant au moins cinq minutes avant de reconnecter le Polaris.

Service clientèle ou assistance technique :

• Immédiatement retourner la carte de garantie.
• Assistance technique en ligne : www.polarispool.com • Pour contacter Polaris : US and Canada Customer Service 2620 Commerce Way Vista, CA 92081-8438 1-800-822-7933

Polaris vac-sweep® 280 garantie

Vous avez choisi la marque Polaris Vac-Sweep 280 et nous vous remercions de votre confiance. Ce produit a été conçu, fabriqué et contrôlé avec le plus grand soin afin qu'il vous donne entière satisfaction.

La durée de la garantie est fixée à 2 ans à partir de la date de facturation au premier utilisateur.

Avertissement concernant l'utilisation du polaris 280 dans une piscine a revetement VINYLE

La surface de certains revêtements vinyle à motifs peut s'user rapidement et les motifs peuvent disparaître au contact d'objets tels que brosses de nettoyage, jouets, bouées, fontaines, distributeurs de chlore et nettoyeur de piscine automatique. Les motifs de certains revêtements vinyle peuvent être égratignés ou usés par simple frottement, tel qu'avec une brosse de piscine. La couleur de certains motifs peut également s'effacer pendant l'installation ou en cas de contact avec des objets présents dans la piscine. Les motifs effacés, l'usure ou l'égratignure des revêtements vinyle ne relèvent pas de la responsabilité de Zodiac Pool Systems, Inc. et ne sont pas couverts par la garantie limitée.

Instructions d'installation rapide

L'installation ne prendra que quelques minutes si la piscine est équipée d'une ligne de retour dédiée et d'un raccord de tuyau femelle de 1-1/2 pouces (3,8 cm).

1. Mettre la pompe de filtrage en marche et rincer les conduites. Arrêter la pompe.

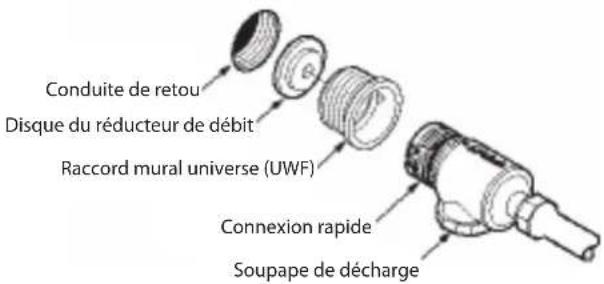

2. Séparer le raccord mural universel (UWF) du raccord de connexion rapide, puis visser l'UWF avec le disque bleu du réducteur de débit sur l'ouverture de la ligne de retour.
3. Introduire la connexion rapide dans le raccord mural universel (UWF) en tournant dans le sens des aiguilles d'une montre, puis tirer pour verrouiller.

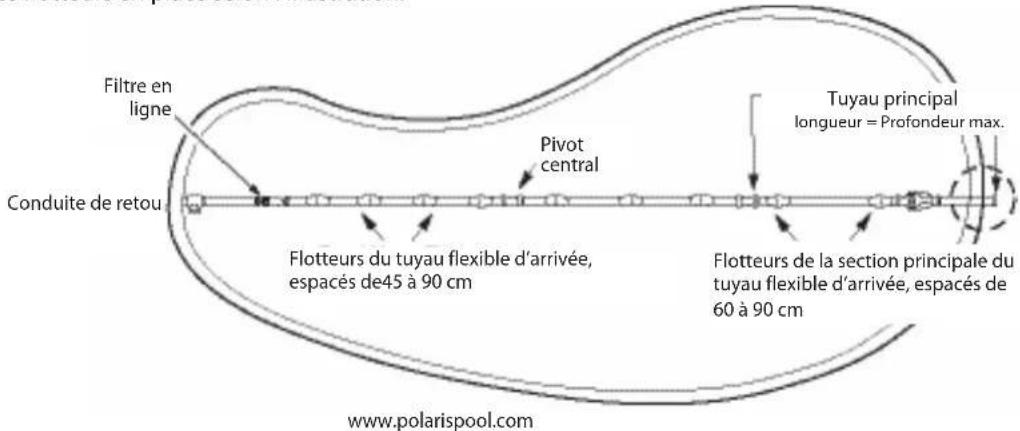

2 Adaptation de la longueur du tuyau d'arrivée aux dimensions de la piscine

Mesurer l'endroit de la piscine où la profondeur est la plus grande. Couper le tuyau principal, côté raccordement au tuyau d'arrivée, de manière à ce que sa longueur soit égale à la plus grande profondeur de la piscine.

Raccorder le tuyau flexible principal au tuyau d'arrivée et connecter le tuyau flexible à la prise balai de la piscine, sur la conduite de retour. Tirer sur le tuyau pour qu'il atteigne le point le plus éloigné de la piscine. L'extrémité du tuyau doit se trouver à plus ou moins 15 centimètres de ce point le plus éloigné. Voir le cercle en pointillés.

Le tuyau est-il trop long ? Détacher le tuyau au pivot central. Couper d'égaux segments du surplus de chacune des sections de tuyau de 3 mètres de long.

Le tuyau est-il trop court ? Acheter une section de tuyau supplémentaire (n° de pièce 9-100-3104), un pivot (n° de pièce D20) et deux raccords de fixation de tuyau (n° de pièce D15) chez un revendeur agréé par Polaris.

Après avoir ajusté la longueur du tuyau flexible, mettre les flotteurs en place selon l'illustration.

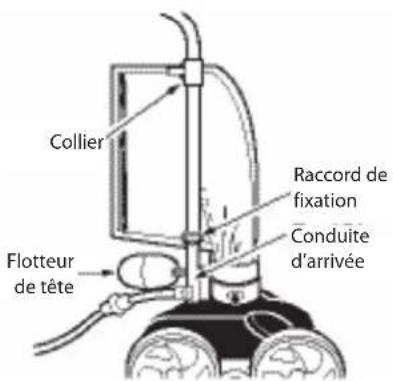

Assemblage du nettoyeur

1. Fixer le tuyau flexible d'arrivée à la conduite d'alimentation à l'aide de la bague de fixation.
2. Tirer le sac pour le sortir et attacher son collier de retenue sur le tuyau flexible d'arrivée.
3. Placer le flotteur de tête en arrière et à une distance de 1,3 à 2,5 cm de la conduite d'alimentation.
4. Mettre la pompe de filtration de la piscine en marche et la laisser s'amorcer avant de mettre la pompe de surcompression en marche.

Contrôle de la vitesse de rotation de la roue

Avant de mettre le Polaris en marche, vérifier la vitesse de rotation de la roue (t/min). Pour obtenir un rendement maximum, le Polaris doit tourner à une vitesse comprise entre 28 et 32 t/min.

1. Marquer la bande de roue à une face.
2. Mettre la pompe en marche, immerger le nettoyeur et compter le nombre de révolutions effectuées par la roue en 1 minute.

Si elle est inférieure à 28 t/min :

• Vérifier qu'aucun débris ne bouche la crépine du filtre en ligne ni n'étrangle le débit d'eau. - Nettoyer le skimmer, le filtre et le panier de la pompe. • Vérifier si les tuyaux, raccords et joints à rotule ont des fuites. - Retirer le disque bleu du réducteur de débit de l'UWF. - Si une vanne à passage direct réglable est installée sur la pompe de surcompression ou dans la ligne du nettoyeur, l'ouvrir complètement pour que l'eau puisse s'écouler librement vers le Polaris.

Si la vitesse est supérieure à 32 tr/min :

• Remplacer le disque bleu réducteur de débit de l'UWF par le réducteur rouge. Si le débit est trop élevé, dévisser la soupape de surpression jusqu'à obtention du régime moteur approprié. Remarque : La soupape de surpression doit être réglée uniquement si un réducteur de débit est installé.
• Si une soupape réglable est installée sur la pompe de surpression, il faut la régler en réduisant le débit d'eau vers le nettoyeur.

Réglage fin du nettoyeur polaris

Lorsque le nettoyeur Polaris fonctionne correctement, il aspire, nettoie et récure toutes les surfaces de la piscine en effectuant un parcours aléatoire. Il se met en mode marche arrière toutes les 3 minutes. Cela lui permet de s'éloigner des obstacles.

Réglage de la buse de propulsion

La buse propulse le Polaris dans une certaine direction. La direction est réglée en usine au droit du plan de base de la buse, mais, selon la piscine, d'autres positions peuvent être mieux adaptées.

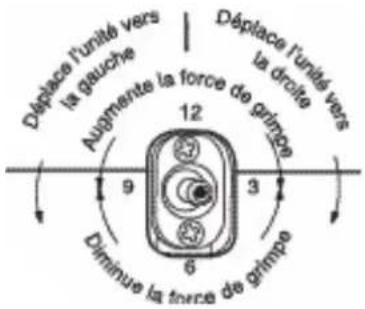

Réglage du tuyau de balayage

Le tuyau de balayage doit se déplacer doucement. Pour régler, arrêter la pompe de surpression et tourner la vis de réglage du tuyau de balayage. Tourner dans le sens des aiguilles d'une montre pour diminuer le mouvement.

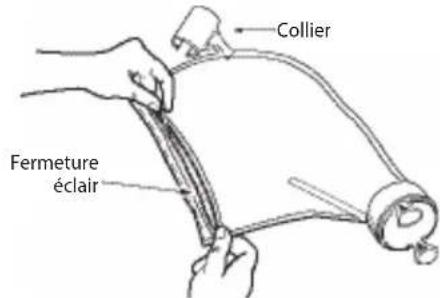

Nettoyage du sac de filtre

Enlever le collier du sac du tuyau flexible d'arrivée. Tourner le connecteur du sac jusqu'à ce qu'il se dégage du tuyau d'alimentation avec un déclic audible. Tirer le sac pour le sortir, ouvrir la fermeture et jeter les débris. Pour réinstaller le sac, aligner les repères entre connecteur et tuyau d'alimentation. Positionner le connecteur en le faisant cliquer sur le tuyau et rattacher la bague du sac sur le tuyau flexible.

Vider le sac lorsqu'il est à moitié plein, surtout s'il est rempli de sable. Il est facile de vider le sac lorsqu'il est sec. Alterner entre deux sacs.

Nettoyage de filtre

Veiller à toujours débrancher le Polaris avant de nettoyer ou de laver à contre-courant le filtre de la piscine, et à laisser le système de filtration fonctionner pendant au moins cinq minutes avant de rebrancher le nettoyeur.

Pour nettoyer le filtre d'écran en ligne, le retirer de l'ensemble du filtre, le rincer puis le remettre en place en appuyant fermement.

Entreposage préparation à l'hivernage

Ne jamais entreposer le Polaris dans un endroit où il serait exposé aux rayons directs du soleil. Pour le ranger pendant l'hiver, vider toute l'eau (les dégâts provoqués par le gel ne sont pas couverts par la garantie). Enlever le raccord universel de la paroi de la piscine en y fixant la connexion rapide et tourner tout en tirant. Si nécessaire, utiliser l'outil de retrait du raccordement mural universel (pièce no. 10-102-00) disponible auprès d'un concessionnaire agréé Polaris.

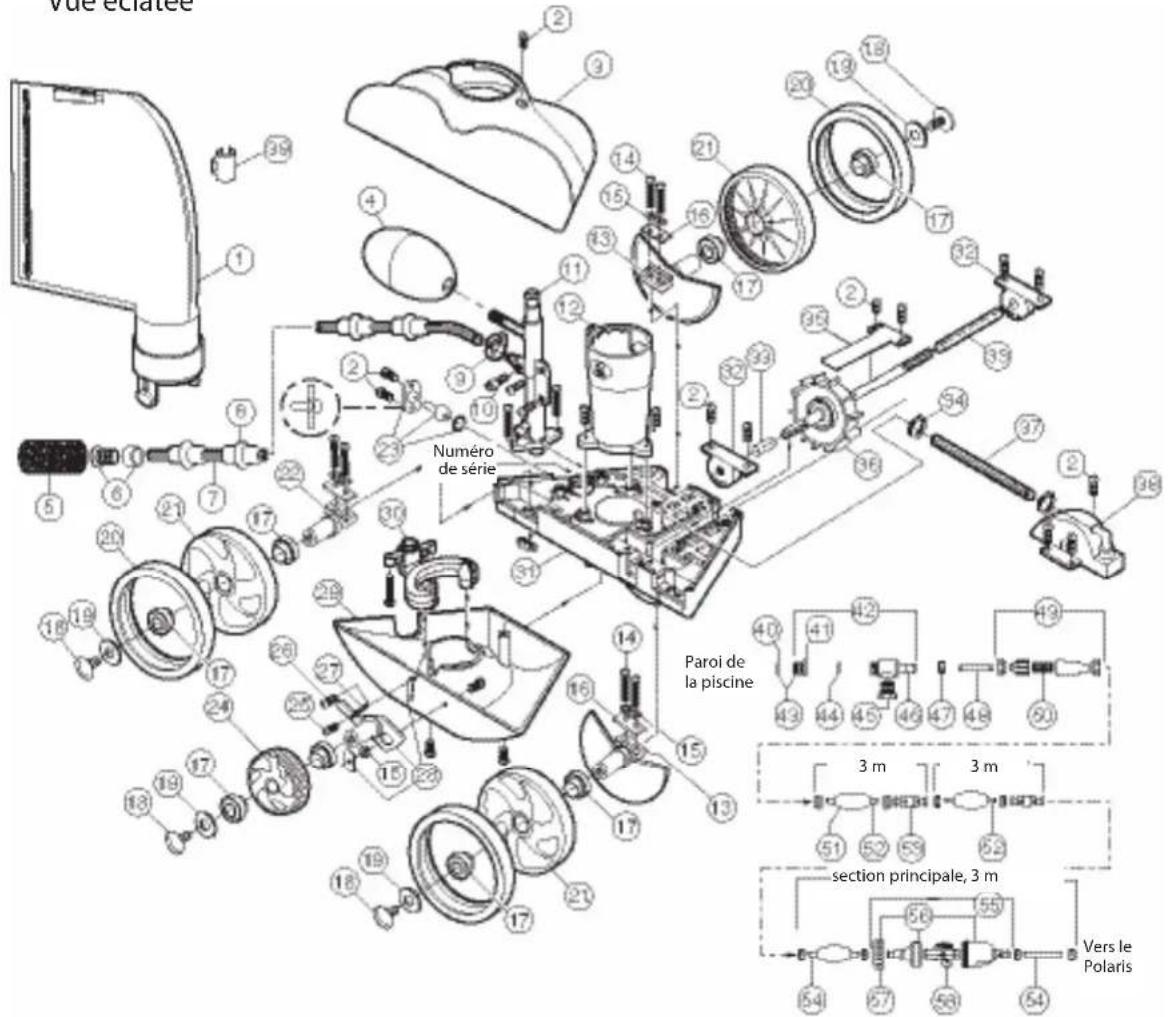

POLARIS280

Vue éclatée

No	N° de pièce	Description	Qté	No	N° de pièce	Description	Qté	No	N° de pièce	Description	Qté
1	K13	Sac tout usage à glissière*	1	20	C10	Pneu, MaxTrax *	3	39	9-100-1018	Collier de serrage du sac	1
2	C40	Vis, 10-32 x 3/8"	20	21	C6		Roue, grande (aucun roulement n'est inclus)	40	10-112-00	Disques du réducteur de débit de l'UWF, rouge et bleu	2
3	K5	Haut	1
4	A20	Flotteur, tête	1	22	C65		Essieu, grand (roue arrière seulement)	41	6-500-00	Raccord Mural Universel (UWF)	1
5	9-100-3105	Brosse de nettoyage du tuyau de balayage*	1	23	C131		Kit de buse de propulsion	42	9-100-9001	Ensemble de connecteur UWF	1
6	B25	Embout perforé avec fourrure de protection	1	24	C16	IRoue libre, petite	1	43	10-108-00	Kit du réducteur de débit de l'UWF	1
				25	C30	Vis, 4-40 x 3/16"	1	44	6-505-00	Joint torique, UWF/QD	1
7	B5	Tuyau de balayage complet*	1	26	C32	Vis, 6-32 x 1/2"	1	45	9-100-9002	Soupape de décharge, noir	1
8	B10	Bagues d'usure*	8	27	C25	Ressort pour C36	1	46	D29	Connexion rapide, UWF	1
9	B15	Bague de fixation du tuyau de balayage	1	28	C36	Kit d'essieu oscillant	1	47	D15	Écrou, tuyau flexible d'arrivée	10
				29	K10	Base avec patte de fixation	1	48	**	Flexible d'adaptateur, 21,6 cm	1
10	B20		Vis de réglage, tuyau de balayage	130	K25	Système de distribution d'eau (WMS)	1	49	48-080	Ensemble de filtre en ligne	1
11	K30		Conduited'alimentationaveccoude1					50	48-222	Crépine, filtre en ligne	1
12	K20	Tube sous vide	1	31	K145		Châssis oulements à billes, turbine	51	D10	Flotteur, tuyau flexible d'arrivée	1
13	C66	Essieu, grand (avec protection contre le sable/gravier)	2	32	C80			53	D45	Tuyau flexible d'arrivée, 3 m	2
				33	C83	Tubes d'arbre de turbine	1	53	D20	Pivot, Roulement à billes	2
14	C76	Vis, 10-32 x 7/8"	10	34	9-100-7170		Bague de serrage pour tuyaux du système de distribution d'eau	54	D50	Tuyau flexible d'arrivée, section principale	1
15	C45	Rondelle frein pour C36	7							3 m	1
16	C70	Plaque d'essieu pour C65/C66 3		35	A40	Écran d'arbre de turbine	1	55	G52	Kit de la soupape de secours	1
17	C60		Roulements à bille, roues	8	C86	Ensemble d'arbre moteur	1	56	G54	Kit de boitier pour G52	1
18	C55	Vis de roue, plastique	4	37	C120		Flexible pour C110, 19 cm	57	G57	Collier, soupape de secours	1
19	C64		Rondelle de roue, plastique	4	C110		Capot de turbine avec coude1	58	G53	Mécanisme pour G52	1

* Les pièces consommables ne sont pas couvertes par la garantie.

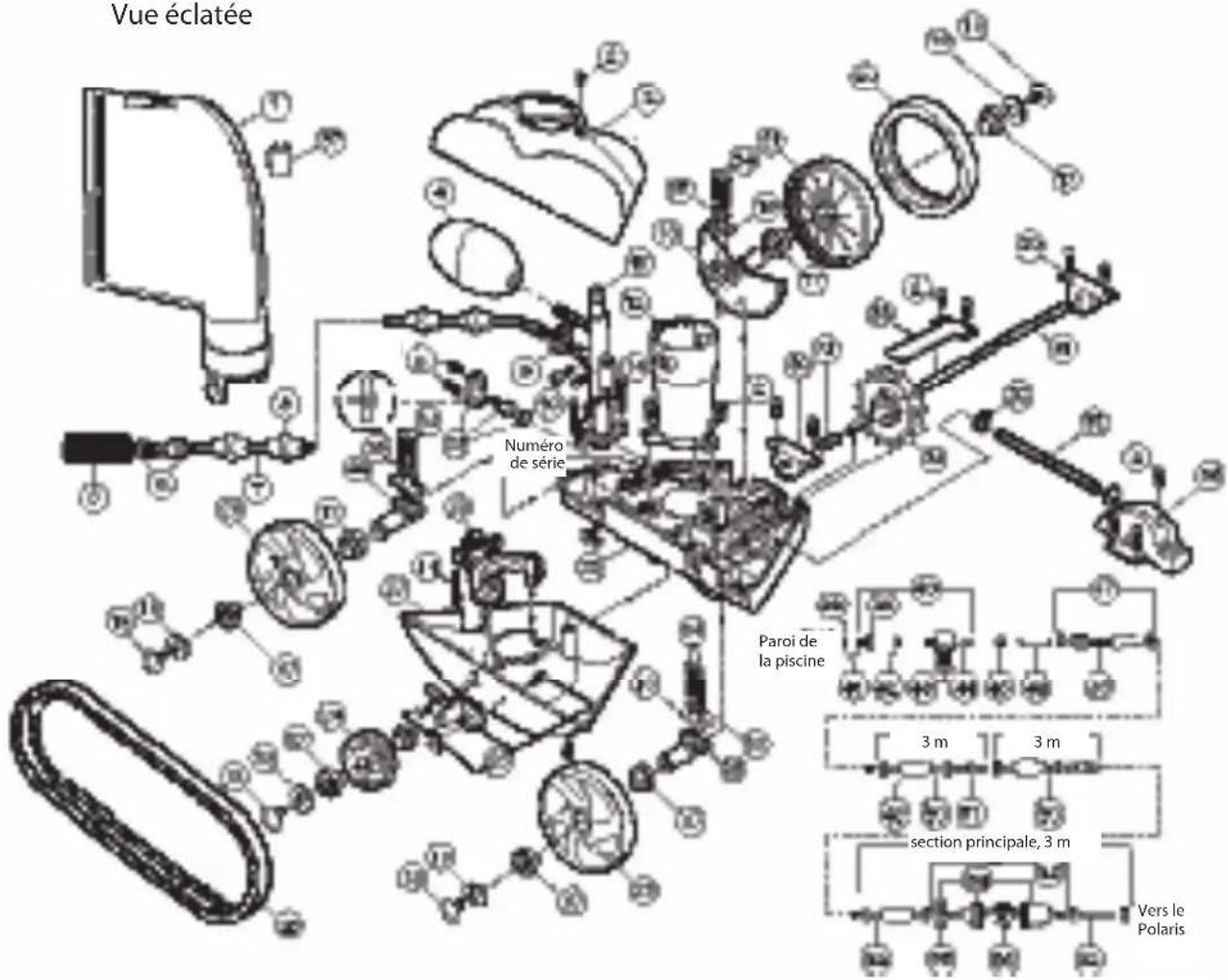

POLARIS280TANKTRAX

Vue éclatée

N°	N° de pièce	Description	Qté	N°	N° de pièce	Description	Qté	N°	N° de pièce	Description	Qté
1	K13	Sac tout usage à glissière* 1		20	C10 Pneu,	MaxTrax *	1	38	10-112-00	Disques du réducteur de débit de l'UWF, rouge et bleu 1
2	C40	Vis, 10-32 x 3/8" 20		21	C6	Roue, grande (aucun roulement n'est inclus)	3
3	K5	Haut 1						39	6-500-00	Raccord Mural Universel (UWF)
4	A20	Flotteur, tête 1		22	K26 Essieu,	TankTrax *	2	40	9-100-9001	Ensemble de connecteur UWF 1
5	9-100-3105	Brosse de nettoyage du tuyau de balayage*	1	23	C131	Kit de buse de propulsion	1	41	10-108-00	Kit du réducteur de débit de l'UWF
				24	K27 IRoue	libre -TankTrax *	1	42	6-505-00	Joint torique, UWF/QD 1
6	B25	Embout perforé avec fourrure de protection	1	25	K28 Kit d'essieu oscillant-TankTrax		1	43	9-100-9002	Soupape de décharge, noir 1
				26	C18 Pneu,	TankTrax *	1	44	D29	Connexion rapide, UWF 1
7	B5	Tuyau de balayage complet* 1		27	K29	Base avec patte de fixation - TankTrax *	1	45	D15	Écrou, tuyau flexible d'arrivée 10
8	B10	Bagues d'usure* 8						46	**	Flexible d'adaptateur, 21,6 cm 1
9	B15	Bague de fixation du tuyau de balayage	1	28	K25 Système de distribution d'eau (WMS)		1	47	48-080	Ensemble de filtre en ligne 1
								48	48-222	Crépine, filtre en ligne 1
10	B20	Vis de réglage, tuyau de balayage	129		K145	Châssis	1	49	D10	Flotteur, tuyau flexible d'arrivée 9
11	K30	Conduite d'alimentation avec coude	30		C80	oulements à billes, turbine	2	50	D45	Tuyau flexible d'arrivée, 3 m 2
12	K20	Tube sous vide 1		31	C83 Tubes d'arbre de turbine		1	51	D20	Pivot, Roulement à billes 2
13	C66	Essieu, grand (avec protection contre le sable/gravier)	1	32	9-100-7170 système de distribution d'eau 2		1	52	D50 principale, 3 m 1	Tuyau flexible d'arrivée, section 1
14	C76	Vis, 10-32 x 7/8" 10		33	A40 Écran d'arbre de turbine		1	53	G52	Kit de la soupape de secours 1
15	C45	Rondelle frein pour C36 7		34	C86 Ensemble d'arbre moteur		1	54	G54	Kit de boîtier pour G52 1
16	C70	Plaque d'essieu pour C65/C66 3		35	C120	Flexible pour C110, 19 cm	1	55	G57	Collier, soupape de secours 1
17	C60			36	C110	Capot de turbine avec coude1		56	G53	Mécanisme pour G52 1
18	C55	Vis de roue, plastique 4		37	9-100-1018	Collier de serrage du sac 1
19	C64

* Les pièces consommables ne sont pas couvertes par la garantie.

Dépannage

Si le nettoyeur Polaris présente souvent l'un des comportements suivants, un réglage est sans doute nécessaire pour obtenir un fonctionnement correct. Veuillez consulter la vue éclatée des pièces pour trouver les références des pièces.

Action : S'accroche aux marches et autres obstacles pendant plus de 3 minutes.

Solution : 1. Vérifier la vitesse de rotation de la roue du Polaris.

1. Vérifier le cycle de la soupape de secours.
2. Ajuster la buse de propulsion.
3. Enlever tout matériel inutile de la piscine ou installer un kit de protection d'échelle (commander la pièce n°. G21 auprès d'un distributeur Polaris).

Action : Le Polaris se déplace avec extrême lenteur et fonctionne avec une puissance inférieure à la normale.

Solution : 1. Vérifier la crépine dans l'ensemble du filtre en ligne et la nettoyer, le cas échéant.

1. Nettoyer le panier du skimmer, le panier de la pompe et le filtre de la piscine.
2. Vérifier si les tuyaux, connexions et rotules ont des fuites. Cela expliquerait la baisse de pression d'eau.
3. Vérifier la vitesse de rotation de la roue du Polaris.

Action : Le Polaris vole autour de la piscine et/ou ne fait pas contact avec le fond.

Solution : 1. Confirmer que le disque bleu du réducteur de débit est installé dans l'UWF pour diminuer le débit d'eau. Ou bien, installer le disque rouge du réducteur pour diminuer le débit d'eau encore plus.

1. Vérifier la vitesse de rotation de la roue du Polaris. Si elle est supérieure à 32 t/min, dévisser la soupape de décharge pour diminuer le débit d'eau du nettoyeur. Remarque : La soupape de surpression doit être réglée uniquement si un réducteur de débit est installé.
2. Vérifier le cycle de la soupape de secours. Sortir la soupape de l'eau et observer le jet. Il doit pulser.

Action : Le Polaris ne recule pas.

Solution : 1. Vérifier le cycle de la soupape de secours.

1. Vérifier la vitesse de rotation de la roue du Polaris.
2. Vider le sac s'il est plein.
3. Si le flotteur de tête contient de l'eau, le remplacer.
4. S'assurer que le tuyau d'arrivée flotte.

Action : Le Polaris ne tourne que dans un seul sens.

Solution : 1. Ajuster la buse de propulsion.

1. S'assurer que le tuyau d'arrivée flotte.

Action : Le tuyau d'arrivée forme des nœuds.

Solution : 1. Remesurer la longueur du tuyau et

vérifier qu'elle correspond à celle requise par la forme de la piscine.

1. Lorsque le Polaris fonctionne, vérifier que les joints à rotule et les connexions des tuyaux tournent librement.
2. S'assurer que le tuyau d'arrivée flotte.
3. Lorsque le Polaris est arrêté, actionner chacune des roues. Toutes les roues doivent tourner en même temps.

Action : Le tuyau de balayage a été aspiré dans le tuyau aspirant.

Solution : 1. S'assurer que l'ouverture à l'extrémité du tuyau de balayage n'est pas bloquée par la brosse de nettoyage du tuyau de balayage.

1. Ajuster le tuyau de balayage pour obtenir un déplacement régulier.

Action : Le tuyau de balayage asperge sans cesse le pourtour de la piscine.

Solution : 1. Régler la vitesse du tuyau de balayage en serrant la vis de réglage.

1. Remplacer la brosse de nettoyage du tuyau de balayage si elle est usée ou installer une brosse s'il n'y en a pas.
2. Ajouter des lests au tuyau de balayage (commander la pièce no. B2) pour éviter qu'il asperge les environs de la piscine.

Action : Le nettoyeur ne nettoie pas toute la piscine.

Solution : 1. Vérifier que le tuyau atteint le point le plus éloigné de la piscine à plus ou moins 15 cm près.

1. Vérifier que la buse de propulsion est orientée au droit du plan de base pour optimiser le déplacement aléatoire.
2. Pendant que le nettoyeur fonctionne, le tenir à l'envers et regarder à l'intérieur du tube de mise sous vide. On doit observer deux jets d'eau distincts ayant le même débit d'eau. En leur absence, contacter le Service de la clientèle ou un centre de service agréé par Polaris pour obtenir de l'aide.

Action : Le nettoyeur tourne en rond, couché sur le côté.

Solution : 1. Si le sac de filtration est plein, son poids peut faire basculer le nettoyeur sur le côté.

1. Enlever le flotteur de tête et le secouer. S'il contient de l'eau, en commander un autre pour le remplacer.
2. Vérifier les flotteurs du tuyau flexible pour s'assurer qu'ils sont régulièrement espacés.
