MANUAL DE UTILIZADOR DR20UHF-HH IBIZA SOUND

PT - Manual de instruções - p. 22

Obrigado por adquirir este sistema UHF.

Este manual serve para as seguintes referências:

DR20UHF-HH: Receptor UHF com 2 microfones de mão UHF.

DR20UHF-HB: Receptor UHF com 1 microfone de mão e 1 microfone de lapela com transmissor de clip de cintura.

HM20-UHF: Microphone de mão UHF

HS20-UHFA/HS20-UHFB: Transmissor com clip de cintura UHF com micro headset e micro de lapela

EXPLICAÇÃO DOS SIMBOLOS

CE De acordo com os requisitos do padrão CE

Utilização apenas no interior

Este símbolo significa que o dispositivo não deve ser colocado no lixo doméstico em nenhum país da Comunidade Europeia, a fim de evitar danos ao meio ambiente e à saúde humana. Deve ser descartado de forma responsável, a fim de promover o reaproveitamento dos materiais. Para devolver o seu dispositivo usado, use os sistemas de devolução e coleta em vigor ou entre em contato com o revendedor onde adquiriu o dispositivo. Eles podem enviá-lo para reciclagem ecológica.

RESTRIÇÕES DE USO

Este produto está em conformidade com os padrões europeus e a diretiva RED 2014/53 / UE. Usa uma banda de frequência UHF harmonizada a nível europeu. O utilizador deve verificar junto do órgão regulador no seu país se esta faixa de frequência é permitida sem restrições.

IMPORTANTES INSTRUÇÕES DE SEGURANÇA

• Leia as instruções de uso com atenção e guarde-as para referência futura.
- Mantenha-se afastado da chuva e da humidade para reduzir o risco de choque elétrico ou incêndio. Desligue o dispositivo da rede elétrica quando não for usá-lo por um longo período de tempo.
- Tome todas as precauções necessárias para evitar que corpos estranhos ou líquidos entrem no interior da caixa.
- Não remova a tampa ou o painel traseiro. O dispositivo não contém peças substituíveis pelo utilizador.
- Mantenha-se afastado de chamas, como velas.
- Não use em um clima tropical. Apenas em climas temperados.
- Respeite todas as instruções e advertências de segurança.
- Modificações não autorizadas no dispositivo são proibidas por motivos de segurança e licenciamento (CE).
- Não exponha o dispositivo a temperaturas extremas (<5 °C /> 35 °C ° durante a operação.
- Mantenha-se afastado de vibrações ou tensões mecânicas fortes.

DESLIGAR DISPOSITIVO: Quando a ficha PRINCIPAL ou um acoplador de aparelho for utilizado como dispositivo de desconexão, o dispositivo de desconexão deve permanecer prontamente operacional

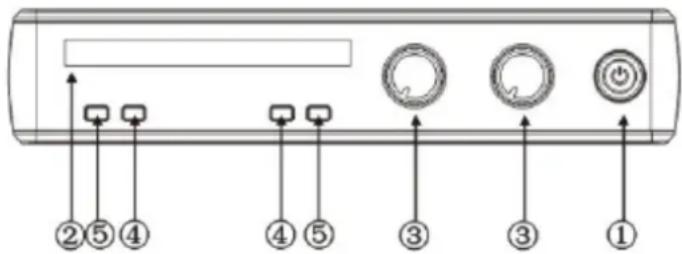

PAINEL FRONTAL DO RECEPTOR

1. Interruptor de alimentação: Para ligar e desligar a unidade
2. Visualização: mostra informação como sinal, frequência, AF, RF, etc.
3. Controlo de volume
4. AF
5. RF

②⑤④ ④⑤ ③ ③ ①

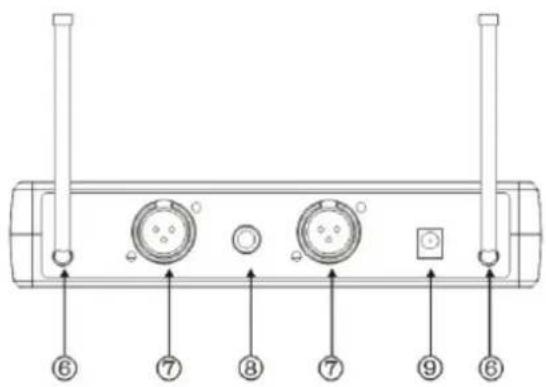

PAINEL TRASEIRO DO RECEPTOR

1. Antena
2. Saída de áudio balanceada
3. Saída para mesa de mistura
4. 12V== conector de entrada

1. Visor LCD
2. Interruptor de alimentação

1. Antena
2. Interruptor de alimentação: Premir o botão durante 2-3 segundos para ligar. O LED acende-se. Premir novamente durante 2-3 segundos para desligar.
3. Conector de entrada do microfone
4. Indicador LED: Acende quando a unidade é ligada. Pisca quando a energia da bateria está fraca
5. Visor LCD: Mostra a frequência
6. Compartimento de bateria
7. Tampa da bateria

Retirar a tampa da bateria e inserir 2 pilhas de tamanho AA, assegurando a polaridade correcta.

Este símbolo indica que as pilhas usadas não devem ser eliminadas com o lixo doméstico, mas depositadas correctamente, de acordo com os regulamentos locais.

As pilhas não devem ser expostas a calor excessivo, tal como sol, fogo ou similares.

Quando as baterias internas não forem utilizadas, deve removê-las para evitar danos causados por fugas ou corrosão das baterias.

ATENÇÃO: Perigo de explosão se a bateria for colocada incorrectamente. Substituir apenas pelo mesmo tipo ou por tipo equivalente.

ATENÇÃO: Manter as pilhas novas e velhas fora do alcance das crianças.

Se o compartimento da bateria não fechar correctamente, parar de utilizar o produto e mantenha-o fora do alcance das crianças.

Se tiver dúvidas se as pilhas foram engolidas ou introduzidas em qualquer outra parte do corpo, contacte imediatamente um médico.

INSTALAÇÃO

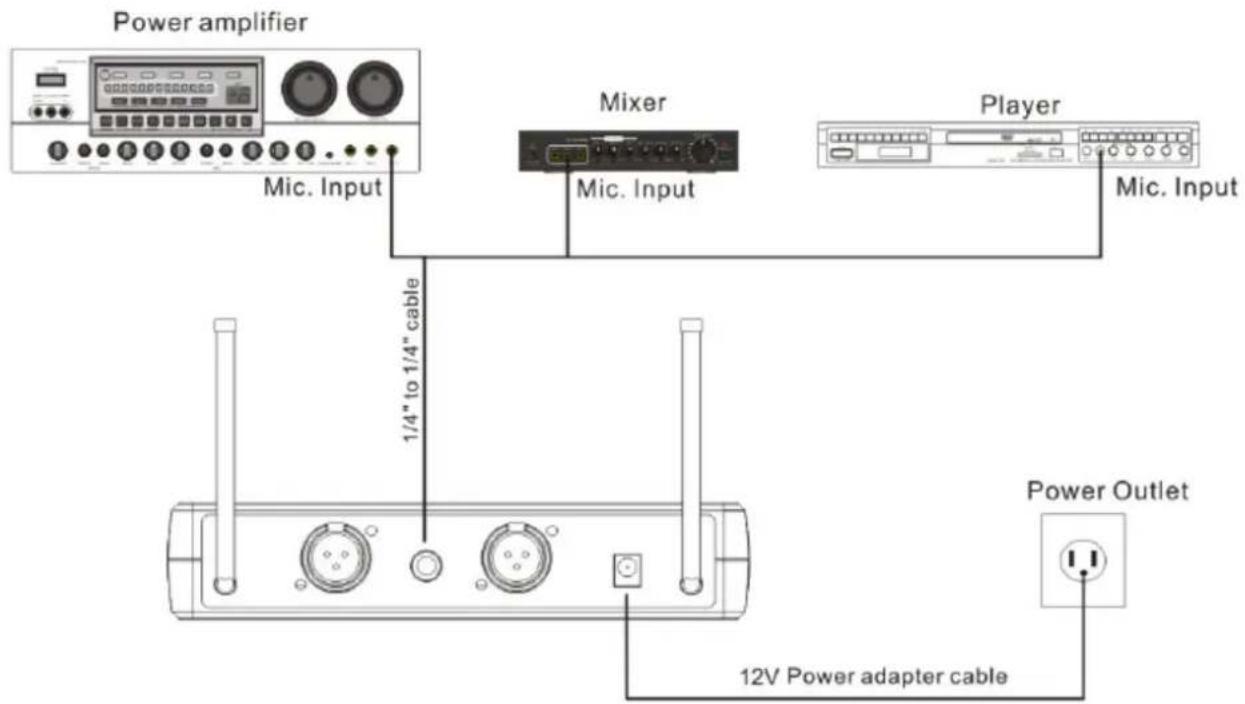

• Ligar o adaptador fornecido 12V== 1000mA à tomada DC IN no painel traseiro e a outra extremidade a uma tomada de parede adequada.
• Ligue uma extremidade de um conector de 6,35mm na saída de áudio UNBALANCED do receptor (MIX) e a outra extremidade na tomada de entrada de microfone de 6,35mm um misturador de karaoke, leitor de karaoke ou amplificador de karaoke. Se quiser utilizar a saída de áudio BALANCEADA, por favor, utilize um cabo de Jack XLR/XLR ou XLR/6,35mm.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução
ReceptorSem som, sem luz	O botão de alimentação está na posição OFFO adaptador de corrente contínua não está ligado à correnteMá ligação do adaptador DC	Ligar o botão de ligar/desligarConector no adaptador de corrente contínuaVerificar se o adaptador de corrente contínua está solto
MicrofoneSem som; luzes acesas	O transmissor está fora de alcanceMic está desligado ou em posição mudoO volume do microfone está desligadoAs pilhas no microfone não estão instala-das devidamenteA antena não está a funcionarO receptor não está ligado a um amplifi-cador, misturador ou karaoke	Permanecer dentro do alcanceLigar o microfone (luz verde)Aumentar o volume do microfone no recep-torInserir as baterias com a polaridade correctaAlterar o ângulo da antenaLigar o cabo da tomada do receptor para uma entrada de microfone de um amplifi-cador, misturador ou leitor
Distorção; feedback	Os 2 microfones estão demasiado próximos de cada um outrosAs pilhas estão a ficar fracasVolume do microfone demasiado altoDistorção causada por uma fonte	Aumentar a distância entre microfonesSubstituir as bateriasReduzir o volume do microfoneAfastar o receptor de equipamentos eléctricos
Baterias	As baterias são descarregadas	Substituir baterias

CARACTERÍSTICA TÉCNICAS

RECEPTOR

Frequências UHF 863,9 e 864,9MHz

Fonte de alimentação ....100-240V\~ 50/60Hz via adaptador de rede

Tensão de saída do adaptador 12V=1A

Sensibilidade ....-105dB

Relação S/N.....>105dB

THD <0,5% a 1kHz

Rejeição de frequência de imagem 85dB típica

Rejeição espúria 75dB típica

Gama de frequências.... 40Hz - 18kHz

Impedância de saída AF 2.2kOhms

Potência de transmissão ....30mW

Emissão espúria ....... <40dB (com portador)

Visor ....LCD

Voltagem das pilhas 1.5V= x 2 pcs pilhas AA

Duração da bateria 6-8 horas

As especificações acima são apenas para referência.

O desenho e as especificações estão sujeitos a alterações para melhoramento sem aviso prévio
