MANUAL DE UTILIZARE DR20UHF-HH IBIZA SOUND

Vă multumim că ați achiziționat acest sistem UHF

Acest manual acoperă următoarele aparate:

DR20UHF-HH: receptor UHF cu 2 microfoane portabile UHF

DR20UHF-HB: receptor UHF cu 1 microfon de mână și 1 microfon cu rever cu cutie de curea

HM20-UHF: microfon de mână UHF

HS20-UHFA / HS20-UHFB: pachet de curele UHF cu microfon cu bandă pentru cap și microfon cu rever

EXPLICAREA SEMNELOR

Simbolul alăturat indică faptul că deșeurile de echipamente electrice și electronice nu se reciclează împreună cu deșeurile menajere. Pentru a preveni un posibil pericol față de mediul inconjurător sau față de sănătatea dumneavoastră din cauza reciclarii necontrolate a deșeurilor, vă rugăm să separați acest produs de alte tipuri de deșeuri și să-l reciclati în mod responsabil. Reciclarea controlată a aparatelor de uz casnic joacă un rol vital în refolosirea, recuperarea și reciclarea echipamentelor electrice și electronice

duceti la un centru de reciclare. Pentru mai multe detalii adresati-vă autorităților locale sau distribuitorului dumneavoastră.

CE în conformitate cu cerințele standarului CE.

Produsul este destinat doar utilizării în interior

RESTRICTII PRIVIND UTILIZAREA

Acest produs respectă standardele europene și directiva RED 2014/53 / UE. Folosește o bandă de frecvență UHF armonizată la nivel european. Utilizatorul ar trebui să verifice cu organismul de reglementare din țara sa dacă această bandă de frecvență este permisă fără restrictii.

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA SI AVERTISMENTE PRIVIND PERICOLELE

• Citiți cu atenție instrucțiunile de utilizare și păstrați-le pentru referințe viitoare.
• A se păstra departe de ploaie și umiditate pentru a reduce riscul de electrocutare sau incendiu.
• Deconectați dispozitivul de la rețea atunci când nu îl folosiți pentru o perioadă lungă de timp.
• Luați toate măsurile de precauție necesare pentru a preveni pătrunderea corpurilor străine sau a lichidelor în interiorul carcasei.
• Nu scoateți capacul sau panoul din spate. Dispozitivul nu contine piese ce pot fi înlocuite de către utilizator.
• Păstrați-l departe de flăcările deschise, cum ar fi lumânările.
• A nu se utiliza într-un climat tropical. A se utiliza numai în climă temperată.
• Respectați toate instrucțiunile și avertismentele privind siguranța. Acestea fac parte din manual și trebuie păstrate împreună cu manualul.
• Modificările neautorizate ale dispozitivului sunt interzise din motive de securitate și licențiere (CE).
• Nu expuneți dispozitivul la temperaturi extreme (<5 °C /> 35 °C) în timpul funcționării
• A se feri de vibrații puternice sau de solicitări mecanice puternice.
• Dispositiv de deconectare a rețelei: Când cablul de alimentare este utilizat ca dispositiv de deconectare, acesta trebuie să rămână ușor accesibil.

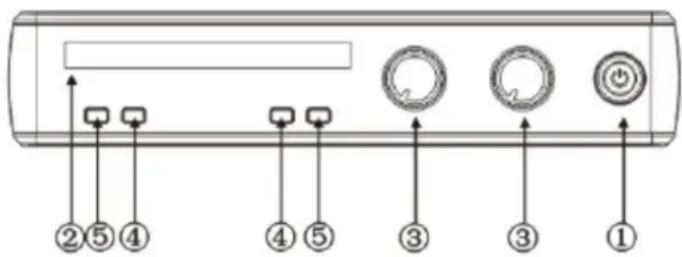

FATADA RECEPTORULUI

1. Comutator pornire / oprire
2. Afişaj: Afisează informații precum semnal, frecvență, AF, RF etc.
3. Controlul volumului
4. AF
5. RF

②⑤④ ④⑤ ③ ③ ①

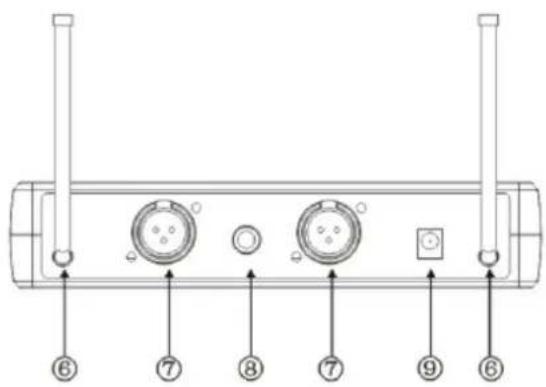

SPATELE RECEPTORULUI

1. Antenă
2. lesire audio echilibrata
3. leşire dezechilibrată. de Jack 6.35
4. Putere de intrare 12V =

1. Antenă
2. Comutator On / Off: Apăsați butonul timp de 2-3 secunde pentru a porni. LED-ul se aprinde. Apăsați din nou timp de 2-3 secunde pentru a opri.
3. Intrare cablu microfon
4. Indicator LED: Se aprinde când dispozitivul este pornit. Clipește când bateria este descărcată
5. Ecran LCD: Afișează frecvența
6. Compartiment pentru baterie
7. Capacul compartimentului bateriei

Scoateți capacul compartimentului pentru baterii și introduceți 2 baterii AA (LR6) respectând polaritatea corectă.

Acest simbol indică faptul că bateriile uzate nu trebuie aruncate împreună cu gunoiul menajer, ci depozitate în puncte separate de colectare pentru reciclare.

Bateriile nu trebuie expuse la căldură excesivă, cum ar fi razele soarelui, foc sau altele.

Când bateriile din telecomandă nu sunt utilizate, scoateti-le pentru a evita deteriorarea cauzată de scurgeri.

ATENTIE: Pericol de explozie dacă bateria este înlocuită incorect. Înlocuiti numai cu același tip sau echivalent.

AVERTISMENT: Nu păstrați bateriile noi sau uzate la îndemâna copiilor.

Dacă compartimentul pentru baterii nu se închide corect, opritii utilizarea produsului și nu lăsați la îndemâna copiilor aparatul.

Dacă aveți dubii că bateriile ar putea fi înghițite sau introduse în orice parte a corpului, solicitați imediat sfatul medicului.

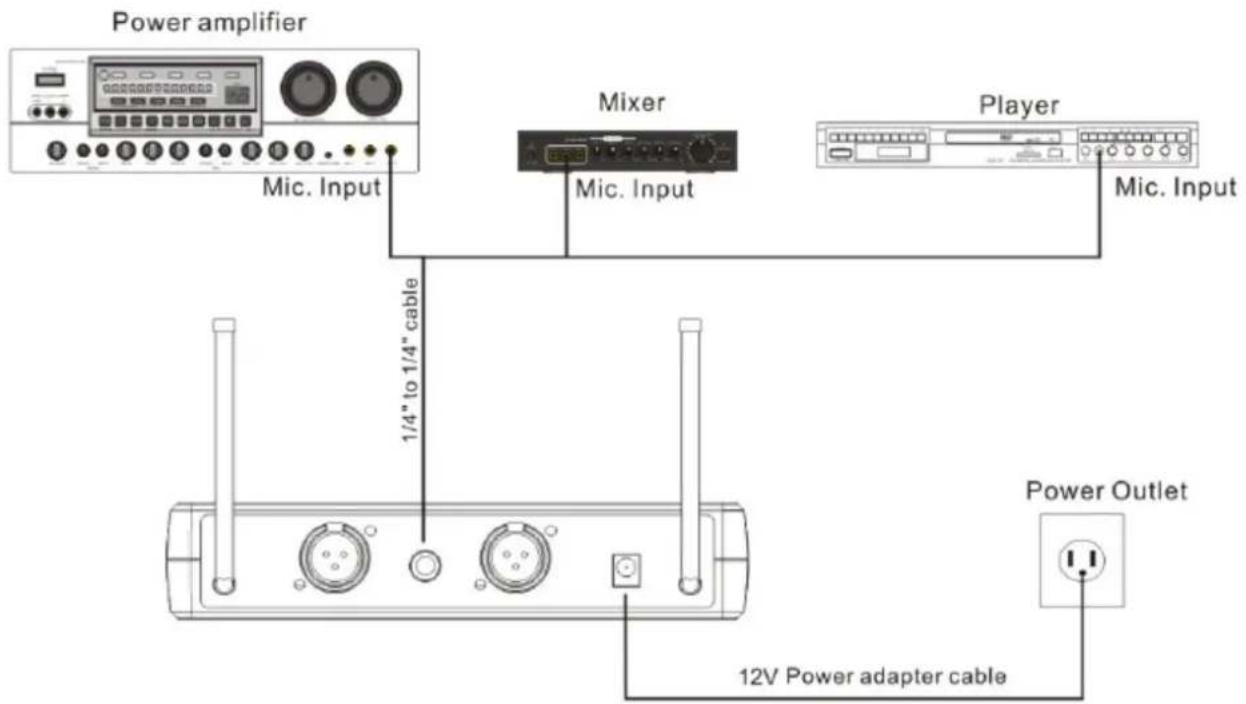

INSTALARE

• Conectați adaptorul de 12V 1000mA furnizat la mufa DC IN de pe panoul din spate și celălalt capăt la o priză de perete adecvată.
• Conectați un capăt al unui cablu jack de 6,35 mm la ieșirea audio ASIMETRICĂ (MIX) a receptorului și celălalt capăt la mufa de intrare pentru microfon de 6,35 mm a unui mixer karaoke, player karaoke sau amplificator de karaoke. Dacă doriți să utilizați ieșirea audio SIMETRICĂ, vă rugăm să utilizați cablul jack XLR / XLR sau XLR / 6,35 mm.

DIAGNOSTIC DE DEFECTIE

Problemă Cauză posibilă Solutie
Receptor:Fără sunet, luminile stinse	Butonul de alimentare este în poziția OFFAdaptorul de curent continuu nu este conectatConexiune slabă a adaptorului de curent continuu	Porniti butonul de alimentareConectați adaptorul de curent continuuVerificați dacă adaptorul de curent continuu este slăbit
MicrofonFără sunet,luminile de pe emițător sunt în afara razei de acțiune	Microfonul este oprit sau în poziție mutVolumul microfonului este redusBateriile microfonului nu sunt instalate corectAntena nu este funcționalăReceptorul nu este conectat la un amplifi-cator, mixer sau karaoke player	Reduceți distanțaPorniti microfonul (lumină verde)Măriți volumul microfonului pe receptorIntroduceți bateriile respectând polarita-tea corectăSchimbați unghiul anteneiConectați cablul jack al receptorului la o intrare de microfon a unui amplifier, a unui mixer sau a unui player
Distorsiunea sunetului; Efect Larsen	Cele 2 microfoane sunt prea apropiate unele de alteleBateriile sunt slabeVolumul microfonului este prea mareDistorsiune cauzată de o sursă externă	Măriți distanța dintre microfoaneÎnlocuiti bateriileReduceți volumul microfonuluiÎndepărtați receptorul de echipamentele electrice
Baterii	Bateriile sunt goale Schimbați bateriile	Replace batteries

CARACTERISTICI TEHNICE

RECEPTOR

Frecvente UHF....863,9 si 864,9 MHz

Alimentare 100-240V \~ 50 / 60Hz prin adaptorul de retea

Tensiunea de ieşire a adaptorului 12V=1A

Sensibilitate -105dB

Raport S / N....> 105dB

THD....<0,5% la 1kHz

Suprimarea tipică a ratei de cadre de.... 85 dB

Suprimarea frecventelor parazite 75dB tipice

Lătime de bandă 40Hz - 18kHz

Impedantă iesire AF 2.2kOhms

Nivel maxim de iesire ...... Simetric: 0-400mV; Asimetric: 0-200mV

Conectori de ieşire .... XLR simetric, mufă nesimetrică de 6,35 mm

Autonomie 10-60m

Greutate.... DR20UHF-HB: 0,870 kg; DR20UHF-HH: 1,05 kg

TRANSMITĂTOR

Putere transmisie ....30mW

Emisie falsă.... <40dB (cu suport)

Ecran LCD

Sursa de alimentare 2 x 1,5V batteries baterii LR6

Durata de viață 6-8 ore

Specificatiile de mai sus sunt doar pentru referință.

Design-ul și specificațiile pot fi schimbate pentru a fi îmbunătățite, fără o notificare prealabilă.
