MANUAL DE UTILIZADOR FMA 36 WCR FRANKE

PT Manual de instalação e de assistência Esfriador de vinho

Informação sobre segurança 61

Instalação....64

Vista geral 66

Funcionamento....67

Limpeza e manutenção 69

Resolução de problemas 69

Suporte....70

Informação sobre segurança

Importante ler e observar

Leia cuidadosamente as presentes instruções antes de instalar e ligar o aparelho.

Guarde sempre as instruções junto com o aparelho para uma consulta futura.

Para evitar quaisquer riscos decorrentes da instabilidade do aparelho, deve fixá-lo seu lugar seguindo rigorosamente as instruções de montagem.

Mantenha o aparelho em posição vertical sempre que o deslocar ou transportar.

Este aparelho pode ser utilizado por crianças com 8 anos ou mais de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instrução em relação à utilização segura do aparelho e compreenderem os perigos envolvidos.

Crianças não devem brincar com o aparelho.

A limpeza e a manutenção a cargo do utilizador devem ser efetuadas pelo utilizador e não por crianças sem supervisão!

As crianças devem ser vigiadas a de garantir que não brincam com o aparelho.

Este aparelho pode ser utilizado por crianças com 8 anos ou mais de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instrução em relação à utilização segura do aparelho e compreenderem os perigos envolvidos.

PERIGO: risco de entalamento de crianças. Antes de deitar fora o frigorífico ou congelador antigo:

- Retire as portas.

Deixe as prateleiras no lugar para que as crianças não possam entrar facilmente para o interior.

As crianças com idades compreendidas entre os 3 e os 8 anos são autorizadas a carregar e descarregar aparelhos de refrigeração.

As crianças menores de 3 anos de idade devem ser mantidas afastadas do aparelho, salvo se forem continuamente supervisionadas.

Não deixe as crianças brincarem com o aparelho.

A limpeza e a manutenção do aparelho a cargo do utilizador não devem ser efetuadas por crianças sem supervisão.

Mantenha todas as embalagens afastadas das crianças e elimine-as de forma adequada.

Este aparelho de refrigeração foi concebido para ser utilizado a uma temperatura ambiente de 16 °C a 32 °C.

Aguarde, pelo menos, 4 horas antes de fíngar o aparelho à fonte de alimentação. Isto é necessário para permitir que o óleo reflua ao compressor.

Este aparelho de refrigeração não se destina à congelação de alimentos.

As diferentes configurações de prateleiras/cesto não implicam qualquer diferença de consumo.

Se colocar o frigorífico a uma temperatura mais baixa (termóstato mais elevado), os alimentos conservar-se-ão durante mais tempo.

Não existem compartimentos do aparelho mais adequados para armazenar tipos específicos de alimentos. O apa não é suficientemente grande para ter conta diferentes distribuições de temperatura no seu interior.

⚠️ Depois de instalar o aparelho, certifique-se de que o cabo e a tomada de alimentação são facilmente acessíveis. não for possível alcançar o cabo e a tomada de alimentação, certifique-se de que a ficha está ligada a um disjuntor.

Não coloque múltiplas tomadas ou fontes de alimentação portáteis na traseira do aparelho.

Mantenha as aberturas de ventilação na caixa do aparelho desobstruídas.

⚠️ Não utilize dispositivos mecânicos ou qualquer outro meio não indicado pelo fabricante para acelerar a descongelação.

Não danifique o circuito de refrigerante.

⚠️ Contacte a assistência técnica para substituir os LED.

⚠️ Não olhe diretamente para a luz de funcionamento. Poderá ser prejudicial aos olhos.

O cabo não deve estar dobrado ou esmagado.

O cabo deve ser verificado regularmente e substituído apenas por técnicos autorizados.

O cabo de alimentação é do tipo Y. Contacte a assistência técnica para o substituir.

Não utilize equipamentos elétricos no interior dos compartimentos para vinho, salvo se forem do tipo indicado pelo fabricante.

Não guarde substâncias explosivas, como latas de aerossol com um propulsor informável, dentro deste aparelho.

O Fabricante não será responsável se qualquer uma das indicações acima não forem respeitadas.

AVISO: mantenha as aberturas de ventilação, na caixa do aparelho ou na estrutura integrada, desobstruídas.

AVISO: não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, salvo os recomendados pelo fabricante.

⚠ AVISO: não danifique o circuito do refrigerante.

AVISO: não utilize aparelhos elétricos dentro dos compartimentos de conservação de alimentos do aparelho, salvo se forem do tipo recomendado pelo fabricante.

Não guarde substâncias explosivas, como latas de aerossol com um propulsor inflamável, dentro deste aparelho.

Risco de incêndio e choque elétrico ou incêndio.

Tenha cuidado para não danificar o circuito do refrigerante. Contém isobutano (R600a), um gás natural que apresenta um nível elevado de compatibilidade ambiental. Este gás é inflamável.

Em caso de danos no circuito do refrigerante, certifique-se de que não existem chamas nem outras fontes de ignição na divisão. Areje a divisão.

⚠️ Não deixe que objetos quentes toquem nas peças de plástico do aparelho.

Não armazene gases ou líquidos inflamáveis dentro do aparelho.

Não coloque produtos inflamáveis objetos impregnados com produtos inflamáveis dentro, na proximidade ou sobre o aparelho.

Não toque no compressor ou no condensador. Estão quentes.

Este aparelho é um refrigerador de vinho. Destina-se apenas à armazenagem de vinho.

Armazene o vinho apenas em garrafas fechadas.

O refrigerador de vinho não é adequado para arrefecer alimentos.

Não armazene quaisquer alimentos perecíveis dentro do refrigerador de vinho.

O frigorífico não se destina a entrar em contacto com alimentos.

O frigorífico não se destina à conservação de medicamentos.

NOTA: humidade de condensação nas portas de vidro.

Quando a humidade ambiente é superior a 65% a uma temperatura ambiente de 25 °C, a humidade condensa-se na porta de vidro.

Eliminação

ou

O símbolo no produto ou na embalagem indica que o aparelho não deve ser eliminado no lixo doméstico.

Este aparelho é fabricado com materiais recicláveis ou reutilizáveis. Elimine-o respeitando os regulamentos locais em matéria de eliminação de resíduos. Para mais informações sobre o tratamento, a valorização e a reciclagem de equipamentos elétricos domésticos, contacte as autoridades locais, o serviço de recolha de resíduos domésticos ou a loja onde comprou o aparelho. Este aparelho está marcado de acordo com a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE).

Ao certificar-se de que este produto é eliminado corretamente está a contribuir para prevenir os impactos negativos sobre o ambiente e a saúde humana.

O símbolo no produto, ou na documentação que o acompanha, indica que não deve ser tratado como lixo doméstico, devendo ser encaminhado para um centro de recolha adequado destinado à reciclagem de equipamentos elétricos e eletrónicos.

Informações sobre a embalagem

Os materiais de embalagem do produto são fabricados a partir de materiais recicláveis, de acordo com os regulamentos nacionais sobre a proteção do ambiente. Não elimine os materiais de embalagem juntamente com os resíduos domésticos ou outros resíduos. Leve-os para os pontos (recolha de materiais de embalagem indicados pelas autoridades locais.

Dicas para poupar energia

Abra a porta o menos frequentemente possível e não a deixe aberta mais tempo do que o necessário.

Instalação

Posicionamento e ligação

A instalação, as ligações elétricas e as reparações devem ser efetuadas por um técnico qualificado.

Desembalagem

Desembale imediatamente o aparelho e certifique-se de que não foi danificado durante o transporte. Se estiver danificado, não o ligue e contacte o revendedor.

Retire cuidadosamente as proteções e os adesivos, abra a porta e certifique-se de que todos os componentes estão presentes.

Retire o cabo de alimentação.

Posicionamento

Posicione o aparelho numa zona bem ventilada, ao abrigo da humidade e livre (evite armários com paredes fechadas).

Mantenha o aparelho afastado das fontes de calor.

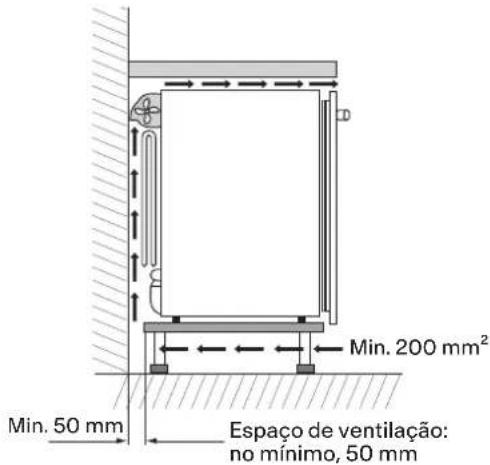

Certifique-se de que as distâncias mínimas entre o aparelho e as paredes da divisão onde o mesmo está instalado são respeitadas, a fim de assegurar uma ventilação perfeita do aparelho.

Ver figura.

Min. 50 mm Min. 200 mm² Espaço de ventilação: no mínimo, 50 mm

Ligação elétrica

Após o transporte, coloque o aparelho na vertical e aguarde, pelo menos, 3 horas antes de o ligar à alimentação elétrica. Antes de ligar a ficha à tomada de alimentação, certifique-se de que:

• a tomada está ligada à terra e em conformidade com os regulamentos legais;
• a tomada tem capacidade para suportar a carga máxima de potência da máquina, indicada no quadro da ficha de dados ou na placa de caraterísticas no canto inferior direito (ve São Vista geral);
• a tensão de alimentação está dentro do intervalo indicado no quadro da ficha de dados ou na placa de características no canto inferior direito (ver Vista geral);
• a tomada de alimentação é compatível com a ficha do aparelho. Caso contrário, substitua a tomada ou a ficha; não utilize extensões ou tomadas múltiplas.

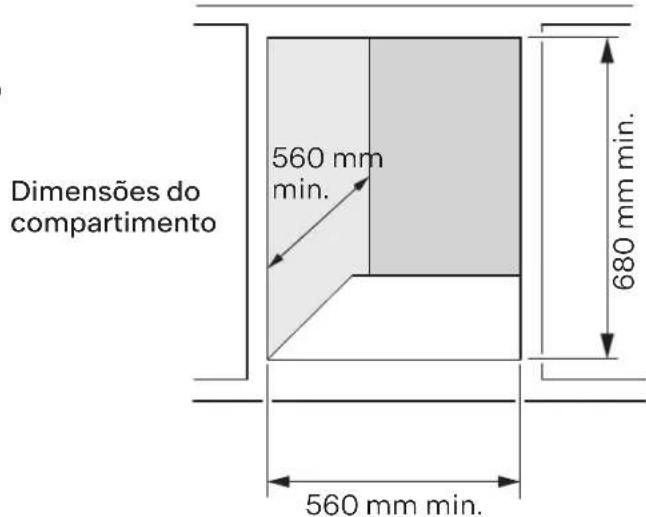

Dimensões do compartimento 560 mm min. 680 mm min. 560 mm min.

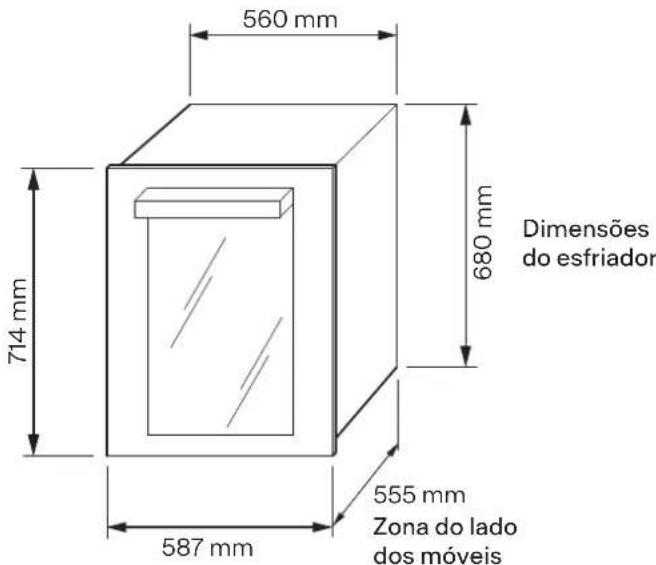

560 mm 714 mm 680 mm Dimensões do esfriador 555 mm Zona do lado dos móveis 587 mm

Painel de controlo Vidro laminado Compartimento de maturação das garrafas Prateleiras Placa de características

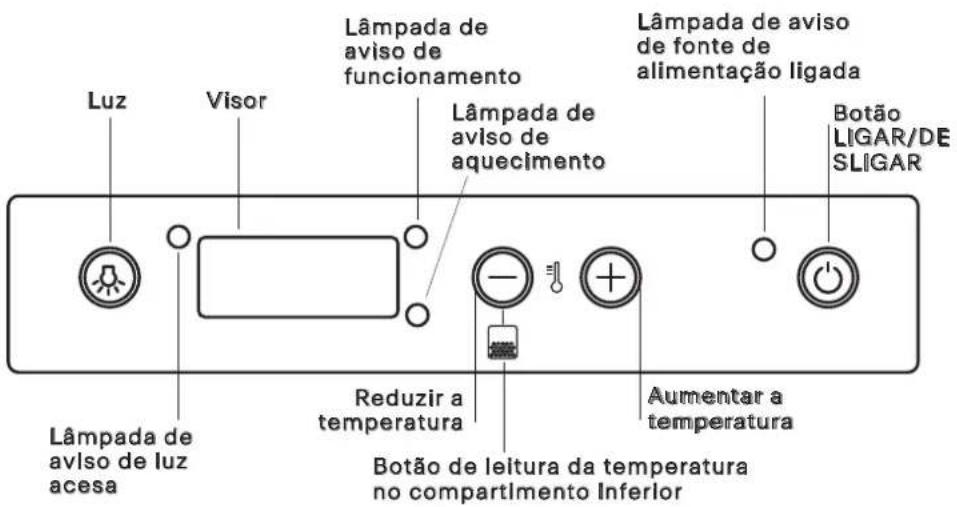

PAINEL DE CONTROLO

Luz Visor Lâmpada de aviso de funcionamento Lâmpada de aviso de aquecimento Lâmpada de aviso de fonte de alimentação ligada Botão LIGAR/DE SLIGAR Lâmpada de aviso de luz acesa Reduzir a temperatura Botão de leitura da temperatura no compartimento Inferior Aumentar a temperatura

Funcionamento

Compartimento de envelhecimento

A função principal do compartimento de envelhecimento é garantir que os seus vinhos são conservados em condições ótimas.

A temperatura do refrigerador de vinho foi predefinida fábrica para 15 °C, uma temperatura considerada ótima para a maioria dos vinhos.

A natureza do vinho é complexa e é fruto de um processo longo e lento. Para que possa manifestar as suas qualidades ao máximo, são necessárias condições muitas específicas.

Todos os vinhos são conservados à mesma temperatura, mas, consoante as suas características próprias, são servidos degustados a temperaturas muito diferentes.

Por conseguinte, como no caso das adegas de vinho profissionais, para o seu novo aparelho, o valor absolute temperatura não é importante para a conservação do seu vinho. O que mais importa é a temperatura constante ao longo do tempo. A conservação do vinho é ideal a qualquer temperatura, o importante é que a temperatura não varie.

Controlo manual da temperatura

Se precisar de regular a temperatura no interior do refrigerador de vinho, siga as instruções abaixo:

• Quando liga o seu refrigerador de vinho, o ecrã indica a temperatura que foi definida.
• Prima o botão (vor Painel de controlo) durante um segundo. A temperatura começará a piscar.
• Prima o botão e+ até atingir a temperatura desejada.
• Aguarde 5 segundos até que a temperatura pare de piscar.
• Aguarde até que o refrigerador de vinho atinja a sua temperatura antes de colocar as garrafas de vinho no seu interior.

A luz interior não se acende (ou apaga-se temporariamente) quando a temperatura interior ultrapassa os 24 °C. Isto permite-lhe atingir mais rapidamente a temperatura predefinida.

Este aparelho destina-se exclusivamente à conservação de vinhos.

Recomenda-se utilizar este aparelho a 18 °C para a conservação ótima de vinho tinto, a 8 °C para vinho branco ou 12 temperatura média tanto para vinho tinto como vinho branco. É possível regular a temperatura no caso de vinhos que necessitem de uma temperatura de conservação particular.

Funcionamento de um refrigerador de vinhos com uma zona de temperatura dupla ou única

O refrigerador foi concebido para funcionar com duas zonas de temperatura diferentes, ou - consoante as necessidades do cliente - com uma única zona de temperatura.

Para trabalhar a duas temperaturas, é necessário colocar a grelha preta de suporte de garrafas nas guias da quarta prateleira (contando de cima para baixo) e, em seguida, definir a temperatura pretendida na zona superior. Lembre-se de que a temperatura da zona inferior, uma vez atingida a temperatura pretendida, será superior à que definiu em cerca de Celsius (a temperatura da zona inferior não pode ser definida separadamente).

Nota: para conservar corretamente os vinhos, sugerimos que regule a temperatura do termóstato do compartimento superior para 7 °C (temperatura de serviço para vinhos brancos), obtendo assim 14 a 15 °C no compartimento inferior.

Para o funcionamento em zona de temperatura única, é necessário retirar a grelha preta de suporte de garrafas e substituí-la pela grelha complementar (do mesmo tipo da: outras de cor de madeira, já instaladas). Sugerimos que guarde a grelha não utilizada num local seco e fresco, de modo a evitar que seja danificada pela humidade ou por outros agente atmosféricos, o que a tornaria inutilizável no futuro.

Controlo da temperatura

Zona superior

A temperatura da zona superior pode ser visualizada a qualquer momento no ecrã de controlo

^e Zona inferior

Para visualizar a temperatura da zona inferior, prima o botão durante um segundo. A temperatura da zona inferior é apresentada durante três segundos (prateleiras 5 e 6).

Se existir uma zona de temperatura única, basta visualizar a temperatura indicada no ecrã de controlo, sem premir qualquer botão.

Figura: Painel de controlo

Dicas e sugestões

Ruídos de funcionamento normais

Os ruídos abaixo são normais durante o funcionamento:

• Um ligeiro ruído gorgolejante e borbulhante proveniente das serpentinas quando o refrigerante é bombeado.
• Um ruído sibilante e pulsante proveniente do compressor quando o refrigerante é bombeado.
• Um estalido súbito proveniente do interior do aparelho devido à dilatação térmica (um fenómeno físico natural e não perigoso).
• Um ligeiro clique proveniente do regulador da temperatura quando o compressor se liga ou desliga.

Dicas para poupar energia

- Abra a porta o menos frequentemente possível e não a deixe aberta mais tempo do que o necessário.

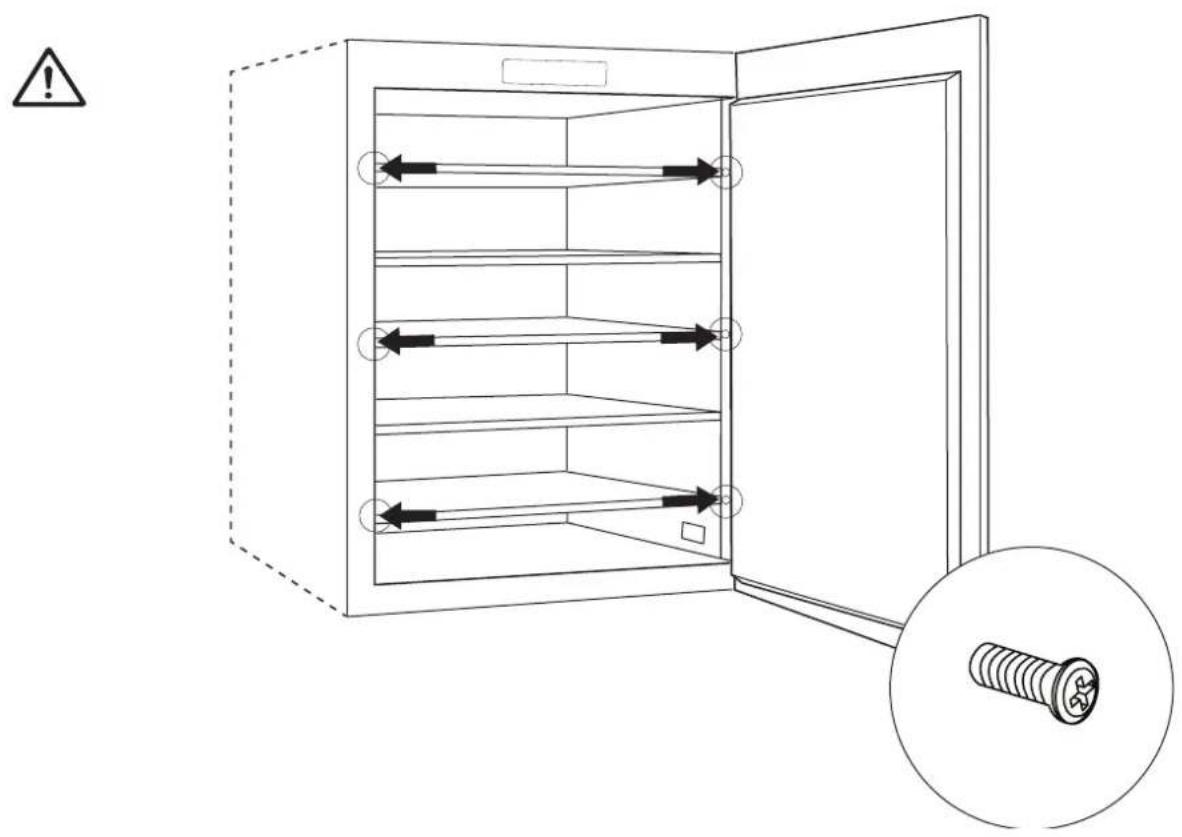

Retire as prateleiras lentamente, puxando-as na sua direção até ao fim do curso. Retire ou volte a colocar as garrafas e, em seguida, empurre a prateleira para dentro até parar na parte de trás.

Se pretender retirar completamente a prateleira para criar uma disposição diferente para guardar as garrafas, puxe a prateleira firmemente para si. Não se esqueça de retirar as garrafas antes de o fazer.

Não deve, em caso algum, retirar mais do que uma ira deslizante de cada vez.

6 graus

Armazenamento das garrafas de vinho

Deposição de 36 garrafas padrão

Recomenda-se a deposição de 36 garrafas (garrafas padrão, mistas e renana) para vinhos que necessitem de estar visíveis serem facilmente retirados.

Posicione cada garrafa dentro dos espaços nas 5 prateleiras de madeira.

É possível colocar 6 garrafas no fundo do refrigerador de vinho.

Sugerimos que coloque as garrafas Renana na prateleira inferior e no fundo do refrigerador, uma vez que foram especialmente concebidas para conter garrafas maiores.

Deposição de garrafas de champanhe

As garrafas de champanhe são maiores do que as garrafas padrão. Devem ser colocadas na base do refrigerador, que pode conter até 5.

Se pretender armazenar mais de 5 garrafas de champanhe no seu refrigerador, retire a 5. prateleira e armazene as garrafas em duas filas (colocando as garrafas da segunda fila entre as da fila de baixo). Tem capacidade para 9 garrafas.

Algumas configurações de armazenamento

(50% deitadas, 50% em pé)

3 prateleiras

4 filas

(48% deitadas, 52% em pé)

1 prateleira

4 filas

A prateleira de madeira pode conter, com segurança, até 22 garrafas.

Limpeza e manutenção

Cuidados e limpeza

Limpe regularmente o interior e exterior do refrigerador, utilizando apenas água quente e um detergente neutro.

Depois da lavagem, enxagúe com água limpa e seque cuidadosamente com um pano macio.

Não utilize os seguintes tipos de artigos: produtos de limpeza especiais para vidros e espelhos, detergentes líquidos, em pó ou em spray, álcool, amoníaco ou produtos abrasivos.

Se não estiver a utilizar o refrigerador, aconselhamos que o limpe bem por dentro e que deixe a porta entreaberta para arejar o interior.

Antes de efetuar a manutenção, desative o aparelho e desligue a ficha da tomada elétrica.

A unidade de arrefecimento deste aparelho contém hidrocarbonetos. A manutenção e a recarga da unidade só devem ser efetuadas por uma pessoa qualificada.

Inspezione regularmente o tubo de drenagem do aparelho e limpe-o, se necessário. Se o tubo de drenagem estiver obstruído, a água de descongelação acumula-se no fundo do aparelho.

Limpe regularmente o interior do refrigerador de vinhos para evitar a formação de odores.

Verifique regularmente a junta da porta quanto à presença de resíduos.

Desligue o aparelho antes de o limpar, retire todos os alimentos, prateleiras, gavetas, etc.

Limpe as superfícies interiores com uma solução de quente e bicarbonato de sódio. Esta solução deve ser composta por 2 colheres de sopa de bicarbonato de sódio para um litro de água.

Enxagúe e seque cuidadosamente.

Se o aparelho de refrigeração for deixado vazio durante longos períodos de tempo, desligue, descongele, limpe, seque e deixe a porta aberta para evitar a formação de dolor no interior do aparelho.

Serviço

Em caso de avaria ou de falha técnica, certifique-se de que:

• a ficha está corretamente ligada à tomada elétrica;
• a tensão de rede corresponde à tensão indicada no quadro DADOS TÉCNICOS;
• o botão de regulação da temperatura não está na posição "0";
• o frigorífico não está próximo de fontes de calor ou exposto à luz solar;
• o frigorífico está instalado de forma a respeitar as aberturas de ventilação.

Para reparar o aparelho, contacte um Centro de Assistência Técnica Autorizado. Utilize apenas peças sobresselentes originais.

Se o frigorífico continuar a não funcionar, contacte um Centro de Assistência Técnica Autorizado ou consulte os contactos no nosso website www.indelb.com

Tenha em atenção que a reparação autónoma ou a reparação não-profissional pode ter consequências para a segurança e pode anular a garantia.

As seguintes peças sobresselentes estarão disponíveis durante 7 anos após o modelo ter sido descontinuado:

• termóstatos, sensores de temperatura, placas de circuitos impressos, fontes de luz, puxadores de portas, dobradiças de portas, tabuleiros e cestos. Tenha em atenção que algumas destas peças sobresselentes só estão disponíveis para reparadores profissionais e que nem todas as peçua sobresselentes são relevantes para todos os modelos. As juntas das portas estarão disponíveis durante 10 anos após o modelo ter sido descontinuado.

Se necessitar de encomendar uma peça sobresselente, contacte um Centro de Assistência Autorizado ou consulte os contactos no website www.indelb.com

Resolução de problemas

Se constatar que o seu refrigerador de vinhos não está a funcionar corretamente, efetue as verificações abaixo antes de contactar o seu Centro de Assistência.

Problema Causas possíveis/Soluções
O compressor não funciona	A ficha não está ligada à tomada de parede ou não está suficientemente ligada para fazer contacto. Ou pode haver uma falha de energia na sua casa.A tomada de parede não está a funcionar. Ligue o refrigerador de vinhos a outra tomada de parede para verificar.
O compressor nunca para Contacte o Centro de Assistência.

Todas as intervenções no refrigerador de vinhos devem ser efetuadas pelo seu Centro de Assistência local autorizado.

Falhas de curta duração, como um corte de energia, não comprometerão o vinho. Só quando as falhas de funcionamento se prolongam por muito tempo é que o vinho poderá ser afetado.

Suporte

Em caso de problemas de funcionamento, contacte um Centro de Assistência Técnica da Franke.

Nunca recorra aos serviços de técnicos não autorizados.

Quando contactar o nosso Centro de Assistência, indique os códigos que figuram na placa de identificação do produto.

• o tipo de avaria
• o modelo do aparelho (Art./Cod.)
• o número de série (S.N.)

Esta informação é indicada na placa de características (ver Vista geral).

Deve também conservar o comprovativo de compra se ainda estiver dentro do período de garantia.
