Tipo de produto	Projetor LED com detector de movimento
Marca	Brennenstuhl
Modelo	WS 2050 WP
Categoria	Iluminação externa
Tensão nominal	220-240 V~ 50/60 Hz
Potência absorvida	20,5 W
Corrente máx.	0,12 A
Fator de potência	0,9
Grau de proteção	IP44
Classe de proteção	I
Dimensões (C x L x A)	165 x 170 x 183 mm
Peso	0,63 kg
Área de projeção máxima	115,5 cm²
Detector de movimento (PIR)	Sim, ajustável em sensibilidade e duração
Faixa de temperatura	-20°C a +40°C
Altura de montagem máxima	3 m
Altura de montagem recomendada (com detector)	2,5 m
Duração de iluminação ajustável	10 segundos a 4 minutos
Fonte de luz	LED não substituível (substituir o conjunto)
Conteúdo da embalagem	Projetor, manual de instruções, parafusos, buchas, arruelas, placa de conexão, alicate
Manutenção	Nenhuma manutenção necessária; não abrir
Limpeza	Pano seco ou ligeiramente úmido, sem solvente
Descarte	Em conformidade com a diretiva REEE 2012/19/UE, não descartar no lixo doméstico
Fabricante	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

Perguntas frequentes - WS 2050 WP BRENNENSTUHL

Como ajustar a sensibilidade do detector de movimento?

Gire o botão SENS para ajustar a sensibilidade. A posição (✝) permite o disparo dia e noite, a posição ( ) apenas à noite.

Como ajustar a duração da iluminação?

Gire o botão TIME de (+) a (-) para ajustar a duração de 10 segundos a 4 minutos aproximadamente. Cada detecção reinicia a contagem regressiva.

Pode-se substituir o LED?

Não, a fonte de luz não é substituível. No fim da vida útil, substitua o projetor inteiro.

Qual é a altura de montagem recomendada?

Para os modelos com detector de movimento, a altura recomendada é de 2,5 m. A altura máxima é de 3 m.

Como limpar o projetor?

Desconecte o aparelho antes da limpeza. Use um pano seco ou ligeiramente úmido. Não use solventes nem produtos abrasivos.

Pode-se usar este projetor com um dimmer?

Não, este projetor não é adequado para uso com dimmers externos.

O que fazer se a caixa de conexão estiver danificada?

A caixa de conexão deve ser substituída por um profissional habilitado.

Qual é a classe de proteção e o grau IP?

Classe de proteção I (aterramento obrigatório) e grau de proteção IP44 (protegido contra jatos de água).

O que fazer se o projetor não acender?

Verifique a alimentação e o disjuntor. Certifique-se de que o detector de movimento está ajustado corretamente (posição dia/noite). Se o problema persistir, contacte um eletricista.

Como descartar o projetor usado?

Não descarte o aparelho no lixo doméstico. Deposite-o em um ponto de coleta para resíduos eletrônicos de acordo com a diretiva 2012/19/UE.

MANUAL DE UTILIZADOR WS 2050 WP BRENNENSTUHL

PT Manual de instruções 46

EE Kasutusjuhend 49

SK Návod na používanie ....52

SI Navodila za uporabo ....55

LT Naudojimo instrukcija ....58

LV Lietošanas instrukcija 61

Manual de instruções Refletor LED

WS 2050 S / WS 2050 W

WS 2050 SP / WS 2050 WP

Atenção: Antes de utilizar o produto, leia atentamente estas instruções de utilização e conserve-as em local seguro!

INSTRUÇÕES DE SEGURANÇA

- Verifique se o produto tem algum dano antes de cada utilização. Nunca utilize o produto se verificar algum dano. Nunca utilize o seu projetor se detetar quaisquer falhas. Nesse caso, consulte um eletricista qualificado ou contacte o endereço de serviço indicado pelo fabricante.

A não observância destas instruções coloca a sua vida em risco por choque elétrico!

- Não utilize o produto em ambientes explosivos. Perigo de vida!

- Mantenha o projetor fora do alcance das crianças. As crianças são incapazes de avaliar os perigos da corrente elétrica.

Não olhe diretamente para a luz.

- Não é possível substituir qualquer cobertura de proteção danificada. O projetor tem de ser eliminado.

- A instalação e a manutenção do refletor têm de ser realizadas por um técnico qualificado.

- As instalações elétricas só podem ser realizadas em conformidade com as regras de segurança (VDE 0100 para a Alemanha).

- Para a ligação tem de ser utilizado um cabo de ligação VDE certificado.

- O refletor tem de estar devidamente ligado com ligação à terra (para classe de proteção I).

- Se a caixa de junção estiver danificada, deve ser substituída por um técnico qualificado.

- Antes da instalação, desligue a alimentação elétrica. Cuidado com choques elétricos.

- Observar as alturas de montagem recomendadas (ver em Montagem).

Não adequado para funcionar com reguladores de intensidade de luz externos.

DADOS TÉCNICOS

Classe de proteção: I

Classe de proteção: IP 44

Gama de temperaturas: -20 °C a +40 °C

Modelo WS 2050 S WS 2050 W WS 2050 SP WS 2050 WP
Detetor de movimento Não Não Sim Sim
Tensão nominal 220-240 V~ 50/60 Hz 220-240 V~ 50/60 Hz 220-240 V~ 50/60 Hz
Corrente máx. 0,12 A 0,12 A 0,12 A
Fator de potência	0,9	0,9	0,9	0,9
Consumo de energia	20,5 W	20,5 W	20,5 W	20,5 W
Dimensões C x L x A	165 x 170 x 140 mm	165 x 170 x 140 mm	165 x 170 x 183 mm	165 x 170 x 183 mm
Peso	0,53 kg	0,53 kg	0,63 kg	0,63 kg
Área máxima projetada	115,5 cm ^2	115,5 cm ^2	115,5 cm ^2	115,5 cm ^2

Este produto é adequado para fins de iluminação exterior.

INSTALAÇÃO E LIGAÇÃO À REDE ELÉCTRICA

1. Desligar sempre a fonte de alimentação antes da instalação.
2. O projector deve ser montado a uma altura inferior a 3 m. Altura de montagem recomendada para modelos com detector de movimento 2,5 m.

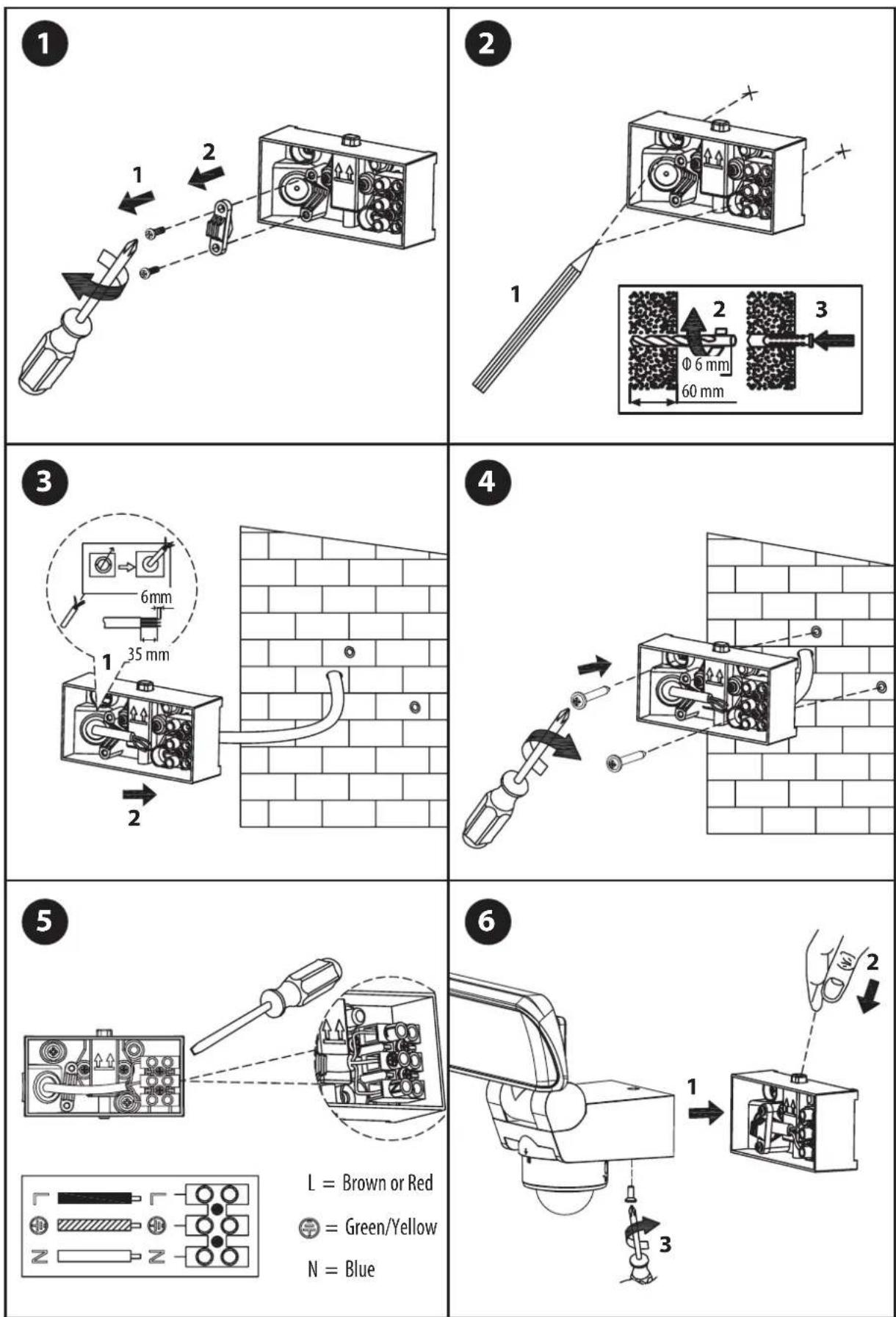

3. Para fixar a placa de montagem à parede, seguir os passos (fig. 2-4).
4. Abrir a manga da ficha de ligação na parte de trás da fixação (fig. 1).
5. Introduzir o cabo de ligação através da manga selada da ficha e ligar os fios ao terminal de brilho da ficha de entrada (fig. 5).
6. Ligar o projector à placa de montagem e apertar o parafuso (fig. 6).
7. Alinhar a cabeça dos holofotes.
8. Ligar novamente a fonte de alimentação.

AJUSTE DOS HOLOFOTES COM DETECTOR DE MOVIMENTO (PIR)

O detector de movimento tem um sensor incorporado que pode distinguir entre a luz do dia e a escuridão.

A posição ( ⚙ ) indica que a lâmpada ligada é ligada pelo detector de movimento durante o dia e a noite.

A posição ( ) indica que a luminária ligada só é ligada pelo detector de movimento durante a noite. Pode definir a intensidade de luz desejada com a qual a luz deve ser ligada utilizando o botão rotativo SENS.

FIXAÇÃO DA DURAÇÃO DA LUZ

A duração da luz é o período de tempo durante o qual o detector de movimento deixa a luz acesa depois de ter sido activada. O tempo de iluminação pode ser ajustado de aproximadamente 10 segundos a aproximadamente 4 minutos. Rodar o botão TIME de (+) para (-) reduz a duração da luz.

Atenção: Cada vez que um movimento é detectado, este período começa de novo desde o início.

ÂMBITO DA ENTREGA

Refletor LED, manual de instruções, parafusos, cavilhas, arruelas, placa de montagem, grampo.

MANUTENÇÃO

ATENÇÃO: A lâmpada LED não contém quaisquer componentes que precisem de manutenção. A fonte de luz desta iluminação não é substituível. Quando a fonte de luz atingir o fim de vida, o dispositivo de iluminação terá de ser totalmente substituído. Não se deve abrir o aparelho de iluminação.

LIMPEZA

Desligue a lâmpada da corrente elétrica antes de a limpar.

Não utilize solventes, agentes de limpeza corrosivos ou similares.

Utilize apenas um pano seco ou ligeiramente húmido para a limpeza.

ELIMINAÇÃO

Eliminar os aparelhos elétricos de forma ecológica!

Os aparelhos elétricos não fazem parte do lixo doméstico!

De acordo com a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos, os aparelhos elétricos usados devem ser recolhidos separadamente e reciclados de forma a proteger o meio-ambiente.

Para mais informação sobre as possibilidades de eliminação de aparelhos elétricos usados, consulte as autoridades locais ou a administração municipal.

DECLARAÇÃO DE CONFORMIDADE DA UE

A declaração de conformidade da UE é depositada junto do fabricante.

FABRICANTE

Para mais informações, consulte por favor a área Service/FAQ's

no nosso sítio da Internet www.brennenstuhl.com.
