РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WS 2050 WP BRENNENSTUHL

RU Руководство по эксплуатации ....34

Руководство по эксплуатации Светодиодный прожектор

WS 2050 S / WS 2050 W

WS 2050 SP / WS 2050 WP

Внимание! Перед использованием изделия нужно внимательно ознакомиться с настоящим руководством по эксплуатации, а впоследствии хранить его в надежном месте!

УКАЗАНИЯ МЕР ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

- Перед каждым использованием изделие нужно проверять на возможные повреждения. При обнаружении каких бы то ни было повреждений ни в коем случае нельзя пользоваться изделием. В этом случае необходимо обратиться к специалисту по электрической части или в сервисную службу по адресу, указанному изготовителем.

При несоблюдении этого требования существует опасность для жизни в результате поражения электротоком!

• Нельзя использовать изделие во взрываопасной среде. Опасность для жизни!
• Не подпускать детей к излучателю! Дети не могут оценить опасность поражения электротоком.
  Ни в коем случае не следует смотреть непосредственно на свет.
• Разрушенный защитный кожух замене не подлежит. Излучатель должен быть отправлен на утилизацию.
• Установка и техническое обслуживание прожектора должны выполняться квалифицированным специалистом.
• Монтаж электрооборудования должен выполняться исключительно в соответствии с правилами техники безопасности (VDE 0100 для Германии).
• Для подключения необходимо использовать сертифицированный соединительный кабель VDE.
• Прожектор должен быть заземлен надлежащим образом (в случае с классом защиты I).
• При повреждении клеммной коробки ее замену должен производить квалифицированный специалист.
• Перед установкой устройства всегда отключайте электропитание. Осторожно: опасность поражения электротоком!
• Соблюдайте рекомендуемую высоту монтажа (см. раздел "Монтаж").
• Прибор не пригоден для эксплуатации с внешними регуляторами яркости свечения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс защиты: 1

Степень защиты: IP 44

Диапазон температур: от -20°C до +40°C

Тип WS 2050 S WS 2050 W WS 2050 SP WS 2050 WP
Детектор движения Нет Нет Да Да
Номинальное напряжение	220-240 V~ 50/60 Hz 220-240 V~ 50/60 Hz 220-240 V~ 50/60 Hz 220-240 V~ 50/60 Hz
Ток макс. 0,12 A 0,12 A 0,12 A 0,12 A
Коэффициент мощности	0,9	0,9	0,9	0,9
Потребляемая мощность	20,5 Вт	20,5 Вт	20,5 Вт	20,5 Вт
Размеры: длина х ширина х высота	165 x 170 x 140 мм	165 x 170 x 140 мм	165 x 170 x 183 мм	165 x 170 x 183 мм
Вес	0,53 кг	0,53 кг	0,63 кг	0,63 кг
Макс. проецируемая площадь	115,5 cm^2	115,5 cm^2	115,5 cm^2	115,5 cm^2

Этот продукт подходит для наружного освещения.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ

1. Перед установкой всегда отключайте электропитание.
2. Прожектор должен быть установлен на высоте менее 3 м. Рекомендуемая высота установки для моделей с датчиком движения 2,5 м.
3. Чтобы закрепить монтажную панель на стене, выполните следующие действия (рис. 2 – 4).
4. Откройте втулку соединительного штекера на задней стороне приспособления (рис. 1).
5. Пропустите соединительный кабель через герметичную гильзу штекера и подсоедините жилы к люстрирующей клемме входного штекера (рис. 5).
6. Подсоедините прожектор к монтажной пластине и затяните винт (рис. 6).
7. Выровняйте головку прожектора.
8. Снова включите источник питания.

РЕГУЛИРОВКА ПРОЖЕКТОРА С ДЕТЕКТОРОМ ДВИЖЕНИЯ (PIR)

Детектор движения имеет встроенный датчик, который может различать дневной свет и темноту.

Положение ( ⭐ ) указывает на то, что подключенная лампа включается детектором движения в дневное и ночное время.

Положение ( ) означает, что подключенный светильник включается детектором движения только в ночное время. С помощью поворотной ручки SENS можно установить желаемую интенсивность света, при которой будет включаться свет.

НАСТРОЙКА ПРОДОЛЖИТЕЛЬНОСТИ ОСВЕЩЕНИЯ

Продолжительность освещения – это период времени, в течение которого детектор движения оставляет свет включенным после его активации. Время освещения может быть установлено от примерно 10 секунд до примерно 4 минут. Поворот ручки TIME из положения (+) в положение (-) уменьшает продолжительность освещения.

Внимание: При каждом обнаружении движения этот период начинается заново с самого начала.

КОМПЛЕКТ ПОСТАВКИ

Светодиодный прожектор, Руководство по эксплуатации, Винты, дюбели, шайбы, монтажная пластина, зажим.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

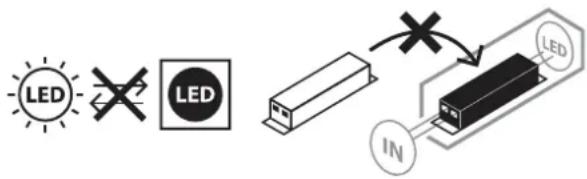

ВНИМАНИЕ: В светильнике на светодиодах нет компонентов, требующих технического обслуживания. Источник света в этом светильнике не подлежит замене; если источник света исчерпал свой рабочий ресурс, замене подлежит весь светильник. Вскрывать светильник запрещается.

ОЧИСТКА

Перед очисткой излучатель следует отключить от сетевого напряжения.

Нельзя использовать растворители, разъедающие чистящие вещества и т. п.

Для очистки следует использовать только сухую или слегка увлажненную ткань.

УТИЛИЗАЦИЯ

Электрические приборы подлежат утилизации с учетом защиты окружающей среды!

Запрещается выбрасывать электроприборы вместе с бытовыми отходами!

В соответствии с Директивой ЕС № 2012/19/EU по отработанным электроприборам и электронной аппаратуре отработанные электроприборы должны собираться в отдельные контейнеры и отправляться на утилизацию с соблюдением норм защиты окружающей среды.

О возможностях утилизации приборов, отработавших свой ресурс, можно узнать в местном сельском или городском самоуправлении.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ НОРМАМ ЕС

Декларация соответствия нормам ЕС хранится у Изготовителя.

ИЗГОТОВИТЕЛЬ

Дополнительную информацию можно получить в разделах «Сервис»/«Часто задаваемые вопросы» на нашей домашней странице в Интернете: www.brennenstuhl.com.
