| Toote tüüp | LED-projektor liikumisanduriga |
| Kaubamärk | Brennenstuhl |
| Mudel | WS 2050 WP |
| Kategooria | Välisvalgustus |
| Nimipinge | 220-240 V~ 50/60 Hz |
| Tarbitav võimsus | 20,5 W |
| Maksimaalne vool | 0,12 A |
| Võimsustegur | 0,9 |
| Kaitseaste | IP44 |
| Kaitseklass | I |
| Mõõtmed (P x L x K) | 165 x 170 x 183 mm |
| Kaal | 0,63 kg |
| Maksimaalne projektsioonipind | 115,5 cm² |
| Liikumisandur (PIR) | Jah, reguleeritav tundlikkuse ja kestusega |
| Temperatuurivahemik | -20°C kuni +40°C |
| Maksimaalne paigalduskõrgus | 3 m |
| Soovitatav paigalduskõrgus (anduriga) | 2,5 m |
| Reguleeritav valgustuse kestus | 10 sekundit kuni 4 minutit |
| Valgusallikas | LED, mis ei ole vahetatav (asendage kogu seade) |
| Paki sisu | Projektor, kasutusjuhend, kruvid, tüüblid, seibid, ühendusplaat, tangid |
| Hooldus | Hooldust pole vaja; ärge avage |
| Puhastamine | Kuiv või kergelt niiske lapp, ilma lahustita |
| Jäätmekäitlus | Vastavalt elektroonikaseadmete jäätmete direktiivile 2012/19/EÜ, ärge visake olmejäätmete hulka |
| Tootja | H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim |
Korduma kippuvad küsimused - WS 2050 WP BRENNENSTUHL
Kasutajate küsimused teemal WS 2050 WP BRENNENSTUHL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Valgustus PDF-formaadis tasuta! Leidke oma juhend WS 2050 WP - BRENNENSTUHL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. WS 2050 WP kaubamärgi BRENNENSTUHL.
KASUTUSJUHEND WS 2050 WP BRENNENSTUHL
Tähelepanu! Enne laterna kasutamist lugege tähelepanelikult läbi käesolev kasutusjuhend ja hoidke see kindlas kohas alles!
OHUTUSNÖUDED
- Kontrollige iga kasutuskorra eel toodet võimalike kahjustuste suhtes. Ärge kasutage toodet, kui tuvastate mis tahes kahjustusi. Sellisel juhul võtke ühendust spetsialistiga või tootja teeninduse aadressil.
Eiramise korral elektrilöögist lähtuv oht elule!
- Ärge kasutage toodet plahvatusohtlikus ümbruses; eluohtlik!
- Hoidke lapsed laternast eemal. Lapsed ei suuda öigesti hinnata elektrivoolust lähtuvat ohtu.
Ärge vaadake otse valgusse.
- Kahjustatud kaitsekatet ei saa välja vahetada. Latern tuleb utiliseerida.
- Prožektori paigaldamist ja hooldust peab läbi viima kvalifitseeritud spetsialist.
- Elektriseadmete paigaldamist tohib teostada ainult lähtuvalt ohutusnõuetest (Saksamaa puhul VDE 0100).
- Ühendamiseks tuleb kasutada VDE sertifitseeritud ühenduskaablit.
- Prožektor tuleb nõuetekohaselt maandada (kaitseklassi I korral).
- Kui ühenduskarp on kahjustatud, tuleb see lasta kvalifitseeritud spetsialistil välja vahetada.
- Lülitage enne paigaldamist vool alati välja. Ettevaatust! Elektrilöögi oht.
- Järgige soovitatavaid paigalduskörgusi (vt punkt Paigaldamine).
Ei sobi kasutamiseks väliste hämarditega.
TEHNILISED ANDMED
Kaitseklass: I
Kaitseliik: IP 44
Temperatuurivahemik: -20°C kuni +40°C
| Tüüp WS 2050 S WS 2050 | W WS 2050 SP WS 2050 | WP | ||
| Liikumisandur Ei Ei Jah Jah | ||||
| Nimipinge | 220-240 V~ 50/60 Hz | 220-240 V~ 50/60 Hz | 220-240 V~ 50/60 Hz | 220-240 V~ 50/60 Hz |
| Praegune max. | 0,12 A | 0,12 A | 0,12 A | 0,12 A |
| Võimsustegur | 0,9 | 0,9 | 0,9 | 0,9 |
| Praegune tarbimine | 20,5 W | 20,5 W | 20,5 W | 20,5 W |
| Mõõtmed P x L x K | 165 x 170 x 140 mm | 165 x 170 x 140 mm | 165 x 170 x 183 mm | 165 x 170 x 183 mm |
| Kaal | 0,53 kg | 0,53 kg | 0,63 kg | 0,63 kg |
| Max projitseeritav pind | 115,5 cm ^2 | 115,5 cm ^2 | 115,5 cm ^2 | 115,5 cm ^2 |
See toode sobib välisvalgustuseks.
PAIGALDAMINE JA ÜHENDAMINE VOOLUVÖRKU
- Enne paigaldamist lülitage alati vooluvörk välja.
- Kohtvalgusti peab olema paigaldatud vähem kui 3 m körgusele. Soovitatav paigalduskörgus liikumisanduriga mudelite puhul 2,5 m.
- Kinnitusplaadi kinnitamiseks seina külge järgige samu samme (joonis 2-4).
- Avage seadme tagaküljel asuva ühenduspistiku muhv (joonis 1).
- Sisestage ühenduskaabel läbi pitseeritud pistiku muhvi ja ühendage juhtmed sisendpistikupesa lühemate klemmide külge (joonis 5).
- Ühendage kohtvalgusti paigaldusplaadiga ja pingutage kruvi (joonis 6).
- Joondage kohtvalgusti pea.
- Lülitage toiteallikas uuesti sisse.
LIIKUMISANDURIGA KOHTVALGUSTUSE REGULEERIMINE (PIR)
Liikumisanduril on sisseehitatud andur, mis suudab eristada päevavalgust ja pimedust.
Seisund ( ✝) näitab, et ühendatud lamp lülitatakse liikumisanduri poolt sisse nii päeval kui ka öösel.
Asend ( ) näitab, et ühendatud valgusti lülitatakse sisse ainult öösel liikumisanduri abil.
Soovitud valgustugevuse, mille juures valgusti sisse lülitatakse, saate seadistada SENS pööramisnupu abil.
VALGUSE KESTUSE MÄÄRAMINE
Valguse kestus on ajavahemik, mille jooksul liikumisandur jätab valguse põlema pärast selle aktiveerimist. Valgustusaega saab seadistada umbes 10 sekundist kuni umbes 4 minutini. Kui keerata nuppu TIME (+) asendist (-), väheneb valguse kestus.
Tähelepanu: Iga kord, kui tuvastatakse liikumine, algab see periood uuesti algusest.
TARNE ULATUS
LED-prožektor, kasutusjuhend, kruvid, tüüblid, seibid, kinnitusplaat, klamber.
HOOLDAMINE

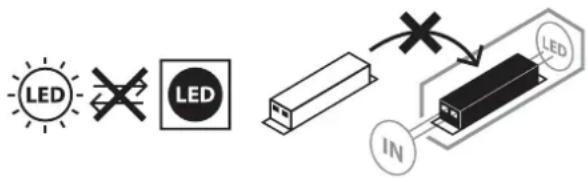

komponente, mida oleks vaja hooldada. Valgusti valgusallikas pole vahetatav; kui valgusallika tööiga on läbi, tuleb kogu valgusti välja vahetada. Laternat ei tohi avada.
PUHASTAMINE
Enne puhastamist lahutage latern vörgutoitest.
Ärge kasutage lahusteid, söövitavaid puhastusvahendeid vms.
Kasutage puhastamiseks ainult kuiva või kergelt niisutatud lappi.
KÖRVALDAMINE
Körvaldage elektriseadmete jäätmed keskkonnanõudeid järgides! Ärge visake elektriseadmeid olmejäätmete hulka!
Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikajäätmete kohta tuleb kasutatud elektriseadmed eraldi kokku koguda ja suunata keskkonnasöbralikule utiliseerimisele.
Kasutuselt körvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.
CE ELIVASTAVUSAVALDUS
ELi vastavusavaldus on saadaval tootjalt.
