EBH 801 - Martelo EINHELL - Manual de utilização gratuito

Tipo de produto	Martelo perfurador elétrico
Marca	Einhell
Modelo	EBH 801
Tensão de alimentação	230 V ~ 50 Hz (compatível com 220 V/50 Hz)
Potência de impacto	4,3 J (golpe por golpe)
Nível de pressão acústica	98 dB(A)
Nível de potência acústica	108,6 dB(A) (LWA)
Vibração (mão-braço)	4 m/s² (ahw)
Peso	5,9 kg
Conexão da ferramenta	Grande eixo estriado
Diâmetro máximo de perfuração	25 mm (em alvenaria)
Mecanismo de percussão	Por indução eletromagnética (inicia sob pressão)
Funções	Perfuração, perfuração com percussão, cinzelamento
Acessórios fornecidos	Punho adicional, tampa antipoeira, cinzéis/brocas
Manutenção	Limpeza das aberturas de ventilação, verificação das escovas de carvão
Segurança	Uso de óculos de proteção, protetores auriculares, máscara antipoeira
Garantia	12 meses
Peças de reposição	Disponíveis através do serviço pós-venda

Perguntas frequentes - EBH 801 EINHELL

Como trocar a ferramenta (broca ou cinzel)?

Desconecte primeiro o aparelho. Gire a alavanca de parada (4) para cima, insira a ferramenta até o batente, depois retorne a alavanca 180° para baixo. Verifique o travamento puxando a ferramenta.

Como usar a parada contínua?

Pressione o interruptor de serviço (A) e mantenha-o pressionado enquanto pressiona o botão de bloqueio (B) para travá-lo. Para parar, pressione brevemente o interruptor A.

Como ajustar o modo de perfuração ou perfuração com percussão?

Use o botão de ajuste (7) localizado na parte traseira do aparelho. Gire para a posição 'perfuração com percussão' (símbolo de martelo) ou 'perfuração' (símbolo de broca). Só comute quando o aparelho estiver parado.

Quais são as medidas de segurança essenciais?

Use sempre óculos de proteção, protetor auricular e máscara antipoeira. Verifique a tensão, use uma extensão adequada em ambientes externos e não trabalhe em áreas inflamáveis. Desconecte o aparelho antes de qualquer troca de ferramenta ou limpeza.

Como limpar ou trocar as escovas de carvão?

Desconecte o aparelho. Desaperte os 4 parafusos (83), remova as tampas (23,32), levante a mola pressionadora (25) para remover a escova (24). Limpe com ar comprimido (máx. 3 bar). Para trocar, solte o parafuso (z) para substituir a escova, depois remonte tudo.

Que tipo de broca usar com este martelo?

Use brocas adequadas para a conexão de eixo estriado grande. O diâmetro máximo de perfuração em alvenaria é de 25 mm. Para cinzelamento, use os cinzéis fornecidos.

Qual é a potência de impacto do EBH 801?

A potência de impacto é de 4,3 joules por golpe, o que permite trabalhar eficazmente em alvenaria e concreto.

Posso usar este aparelho ao ar livre?

Sim, mas use uma extensão conforme H07RN-F 3G1,5 mm² com um dispositivo de proteção contra projeções. Desenrole completamente o cabo e proteja-o da umidade.

O que fazer se a ferramenta não perfurar corretamente?

Verifique se o mecanismo de percussão está ativado (botão (7) em 'perfuração com percussão'). Certifique-se de que a ferramenta está bem travada e que a pressão é suficiente contra a superfície. Verifique também o estado das escovas de carvão.

Qual é a duração da garantia?

A garantia é de 12 meses a partir da data de compra, cobrindo defeitos de material e fabricação. Peças de reposição e mão de obra são cobertas.

MANUAL DE UTILIZADOR EBH 801 EINHELL

Use um protector dos ouvidos.

Bär hörselskydd.

Use óculos de segurança.

Bär skyddsglasögon.

1 Botão de travamento
2 Interruptor de serviço
3 Placa de características
4 Alavanca de retenção
5 Alojamento da ferramenta
6 Punho
7 Botão selector: furar/furar por percussão
8 Cabo de ligação à rede

Equipamento

EBH 801

●Punho

●Cobertura protectora

contra o pó

Dados técnicos:

●Força de cada golpe: 4,3 J (Joule)
●Alojamento da ferramenta: Elxo ranhurado grande
●Peso: 5,9 kg
●Nível da pressão acústica: 98 dB(A)
●Nivel da potência acústica: 108,6 dB(A)LWA
●Vibração a^-_w 4 m/s ²
●Desparasitado cf. a directiva da CE 89/336/CEE

Antes de usar

A tensão de alimentação deve ser igual à indicada na placa de características. As máquinas marcadas com 230 V 50 Hz também podem funcionar com 220 V 50 Hz.

Generalidades

Este berbequim-martelo eléctrico destina-se a ser usado quando um berbequim-martelo comum tiver alcançado o seu limite de capacidade. O punho de forma ergonômica pemite trabalhar de modo seguro e sem cansaço. O novo sistema de percussão inductiva (electromagnética), permite fazer com este berbequim da Einhell furos em:

paredes de alvenarla e

tectos de betão.

Esta máquina de tipo novo destaca-se principalmente pela sua forma compacta e pelo seu mecanismo extremamente robusto. O eixo ranhurado grande assegura uma óptima transmissão da força.

Devido à grande variedade de acessórios especiais, o berbequim-martelo é de aplicaça o universal.

• Para passa-muros, com as ferramentas fornecidas com a máquina.
• Para furos de todo tipo, até um diâmetro de 25 mm.
• Para entalhar alvenaria, a fim de preparar a instalação de cabos eléctricos.

Importante:

O sistema de percussão Inductiva só começa a funcionar ao exer-cer-se uma contrapressão sobre a ferramenta. Por isso, a percussão só começa quando se aperta a máquina com a ferramenta ou a broca contra a alvenaria ou o betão.

Instruções de segurança

Atenção: Ao usar berbequins eléctricos, observe sempre as seguintes instruções de segurança fundamentais para evitar choques eléctricos, incêndios e ferimentos. Leia e observe estas instruções estos da uma a frequen.

• Controle a tensão (voltagem) indicada na placa de características.
• Ao usar um tambor para cabos, desenrole completamente o cabo eléctrico. Secção mínima dos condutores: 1,0 mm'.
• Ao usar o berbequim-martelo eléctrico ao ar livre, use um cabo eléctrico de prolongamento H07RN-F 3G 1,5 mm ² com conectores à prova de respingos de água.
• Ao trabalhar sobre uma escada ou um andaime, observe que estes devem estar numa posição firme.
• Antes de trabalhar em paredes nas quais há linhas eléctricas, tubagens de água ou gás não visíveis, localize-as primeiro com um aparelho detector. Evile o contacto com peças ou conductores percorridos pela corrente eléctrica.
• Para proteger a sua audição, use um protector dos ouvidos. Se não, há o perigo de ensurdecer lentamente.
• Use óculos de segurança e uma máscara contra o pó ao fazer trabalhos durante os quais se forma pó.
• Não use a máquina num ambiente com vapores o líquidos inflamáveis.
• Antes de limpar ou adaptar a máquina, tire a ficha da tomada.
  ●Proteja o cabo de ligação à rede contra danos. Óleo e ácidos podem danificar esse cabo.
  ●Não sobrecarregue a máquina.

• Ao trabalhar sobre uma escada ou um andaime, observe que estes devem estar numa posição filme.

• Use o punho suplementar ao trabalhar perto de linhas eléctricas.

• Antes de trabalhar em paredes nas quais há linhas eléctricas, tubagens de água ou gás não
• Importante:

Observe todas as instruções de segurança nacionais, referentes à instalação, ao serviço e à manutenção.

- As ferramentas e brocas podem ser lançadas por descuido para fora da máquina e causar lesões graves:

• Antes de começar a trabalhar, verifique sempre se a ferramenta ou a broca está fixa no porta-ferramenta.
• Controle em intervalos regulares se o porta-ferramenta está desgastado ou defeituoso.
• Ligue o movimento de uma ferramenta de percussão somente quando apertá-la contra a parede, o tecto, etc.
• Depois de terminar o trabalho, tire a ficha da tomada e retire a ferramenta ou a broca da máquina.
• Antes de trocar a ferramenta ou a broca, tire sempre a ficha da tomada.

●Proteja os seus olhos e as pessoas que estão nas proximidades contra partículas que podem ser lançadas e materiais que estilhaçam. Use um capacete de protecção! Instale paredes de separação!

• Use luvas para proteger os seus dedos e a sua pele.
• As vibrações podem ser prejudiciais para as mãos e os braços: o tempo durante o qual é necessário suportar as vibrações deve ser o mínimo possível.

Manutenção

●Mantenha a sua máquina sempre limpa.
- Não use produtos cáusticos para limpar as peças de plástico.
- Para evitar a acumulação de pó, devem-se limpar as fendas de ventilação com ar comprimido (máx. 3 bars), depois de terminar o trabalho, com o motor em funcionamento.
- Controle as escovas de carvão em períodos regulares (escovas de carvão sujas ou des-gastadas causam formação excessiva de faíscas e anomalias do número de rotações).
- Se observar danos, veja o desenho detalhado anexo e a lista de peças, para definir e pedir as peças sobressalentes ao nosso serviço de assistência técnica.

Montagem do punho

O punho (6) roscado pode ser aparafusado à esquerda ou à direita na máquina.

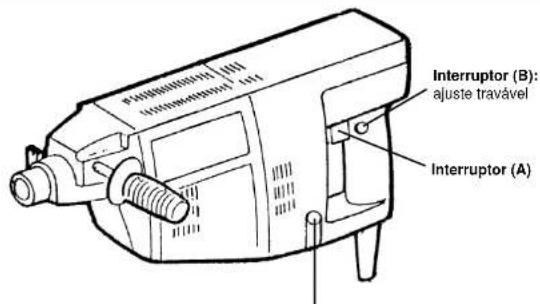

Ligar: Aperte o interruptor de serviço A

Serviço contínuo: Fixe o interruptor A com o botão

de travamento B

Desligar: Aperte brevemente e solte o

interruptor de serviço A

Selector (7)
Furar - Furar por percussão

Ligação / desligação do mecanismo de percussão

Aperte o botão selector (7) para ligar ou desligar o mecanismo de percussão.

Atenção: Seleccione somente quando o motor estiver parado.

Vista traseira do berbequim-martelo

Mecanismo de percussão ligado
Furar por percussão
Mecanismo de percussão desligado
Furar

P

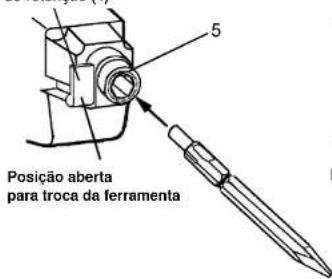

Introdução da ferramenta (fig. A)

●Atenção: Tire a ficha da tomada.
●Gire a alavanca de retenção (4) para cima.
- Introduza a ferramenta até o balente; ao fazer isso, gire-a, se for preciso.
- Desloque a alavanca de retenção 180 ² para baixo.
- Controle o travamento, puxando a ferramenta.
- Troca da ferramenta: Gire a alavanca de retenção (4) para cima e tire a ferramenta.

Atenção!

• Antes de introduzir a ferramenta, é preciso limpar o alojamento da ferramenta (5) e o cabo da ferramenta para remover pó, etc.
• Para proteger o alojamento da broca ou da ferramenta (5), é preciso usar a cobertura protectora contra o pó.
• Ao furar, use sempre o punho suplementar.

Alavanca de retenção (4)

fig. A

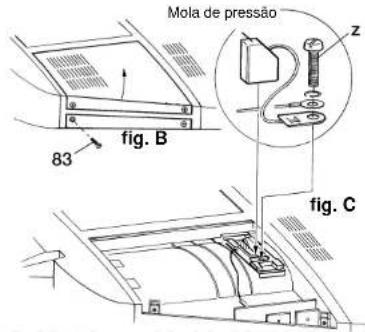

Limpeza, respectivamente troca das escovas de carvão (veja a numeração na lista de peças)

- Atenção: Tire a ficha da tomada.

●Tire os 4 parafusos (83) e remova as duas coberturas (23, 32), levantando-as Ilgeiramente com uma chave de fenda (fig. B).
●Levante a mola de pressão (25) com uma chave de lenda, para remover a escova de carvão (24).
●Limpe as escovas de carvão (24) e o suporte (31) com ar comprimido (máx. 3 bars).
- Troca das escovas de carvão (veja a fig. C): Solte o parafuso de cabeça cilindrica (z) e retire o fio de conexão da escova de carvão desgastada.
●Fixe a conexão da nova escova de carvão com o parafuso de cabeça cilíndrica (z).
●Levante a mola de pressão (25), para introduzir a escova de carvão.
- Observe que a mola de pressão deve assentar correctamente. (Pressão no entalhe da escova de carvão).
- Coloque as duas coberturas (23, 32) e fixe-as com os 4 parafusos (83).

S

Nimike

A garntia começa no dia da compra do aparelho e cobre um período de 1 ano.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamen-

to. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

Rua dos Tercos, 638 Canelas

P-4405 Valadares

Salvaguardem se alterações técnicas
