BRUGSANVISNING EBH 801 EINHELL

Ständig drift: säkra kontakt A med låsknapp B

Sikkerhetsanvisninger

●Enkeltslagstyrke: 4,3 J (Joule)

●Værktøjsholder: Stor notaksel

●Vægt: 5,9 kg

●Lydtryksstyrke: 98 dB (A)

●Lydeffektstyrke: 108,6 dB (A) LWA

●Vibration a^-_w 4 m/s ^2

●Lyddæmpet i henhold til EU-direktiv 89/338/EWG

Før idrifttagning

Strømkildens spænding skal være i overenstemmelse med angivelserne på maskinens typeskilt. Maskiner med 230 V påskrift kan også tilsluttes 220 V 50 Hz.

Generelt

Den el-borehammer, som De har købt, finder anvendelse dér, hvor en almindelig borehammer har nået sin ydegrænse. Det ergonomisk formede hånd- tag muligg er sikkert og utrætteligt arbejde. Med induktiv-slagværkets nyudviklede princip (elektromagnetisk) baner denne Einhell-borehammer sig vej gennem murstensvægge og betonlofter. Denne nye maskne udmærker sig først og fremmest ved sin kompakte konstruktion samt ved sit yderst robust udformede indre. Den stor notaksel garanterer en optimal kraftoverførsel.

Det store udvalg af specialtilbehør giver denne borehammer et meget stort arbejdsområde.

- Til gennembrud af mure med det i leveringen inkluderede mejselsortiment

48

●Alle slags boringer indtil en maks. diameter på 25 mm
- Slidsning af murværk til forberedelse af elektrisk kabelføring

Vigtigt!

Det induktive slagværk starter først, när værktøjet på - virkes af et modtryk. Derfor sætter slagfunktinen først ind, när borehammeren med mejsel eller bortrykkes mod murværk resp. beton.

Sikkerhedshenvisninger

Advarse! Ved anvendelse af eldrevne maskiner skal følgende principielle sikkerhedsforholdsregler overholdes til beskyttelse mod elektrisk stød, risiko for kvæstelse og brand. Læs og vær opmærksom på disse henvisninger, før værkstøjet anvendes.
- Kontrollér den på typeskiltet angivne spænding (V).
- Ved anvendelse af kabeltromler skal ledningen rulles helt ud. Ledningstværsnit min. 1,0 mm ^2 .
- Ved anvendelse af el-borehammeren i det fri skal der til tilslutningen anvendes en forskriftsmæssig forlængerledning H07RN-F 3G 1,5mm ^2 med stænkvandsbeskyttet stikanordning.
- Sørg for at stå sikkert på stiger og stilladser ved frihåndsboring.
- I vægge, hvor strøm-, vand- eller gasledninger ikke kan ses, skal ledningerne først lokaliseres med en ledningssøger. Undgå at berøre strømførende dele eller ledninger.
- Bær høreværn til beskyttelse af Deres ører; snigende tab af hørelse.
- Bær beskyttelsesbriller og anvend støvmaske ved støvudviklende arbeider.
- Må ikke anvendes i områder med dampe og brændbare væsker.
- Træk ved alt ændrings- og rengøringsarbejde stikket ud af stikdåsen.
- Beskyt netledningen mod beskadigelser. Olle og syre kan beskadige ledningen.
●Overbelast ikke maskinen.
●Vigtigt! Alle nationale forskrifter vedrørende installation, drift og vedligeholdelse skal overholdes.
- Mejsel og bor kan ved fejltagelse slynges ud af værktøjet og forårsage svære kvæstelser:

- Kontrollér altid før arbejdet, at mejsel eller bor er låst i værktojsholderen.

- Kontroller regelmæssigt værktøjsholderen for slid eller beskadigelse.

• Start kun et værktøj med slåfunktion, når det trykkes mod et arbejdsemne (væg, loft osv.).
• Efter arbejdets afslutning kobles borehammeren fra stromnettet og mejsel eller bor tages ud af maskinen
• Før udskiftning af mejsel eller bor skal borehammeren altid kobles fra strømnettet.
• Beskyt øjne og medarbejdere mod flyvende smådele og afsplintrende fremmedlegemer. Bær sikkerhedshjelm! Stil skillevægge op!
• Arbejdshandsker beskytter mod kvæstelse af fingre og hudafskrabninger.
• Vibratloner kan være skadelige for hænder og arme: tiden for vibrationspåvirkning skal holdes so lav som mulig.

●Hold altid Deres maskine ren.
- Anvend til rengøring af kunststof ingen ætsende midler.
- For at undgå støvaflejringer bør De efter brugen rense ventilationsåbningerne med trykluft (maks. 3 bar) mens maskinen kører.
- Kontrollér kulbørsterne regelmæssigt (tilsmudse-de eller nedslidte kulbørster fører til for kraftig gnistdannelse og til fejl i omdrejningstallet).
- Ved konstatering af beskadigelser kan De ved hjælp af den vedlagte sprængte tegning samt listen over dele præcist definere reservedele og bestille dem hos vores kundetjeneste.

Vedligeholdelse

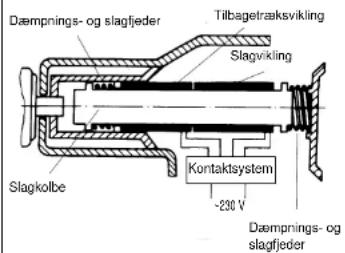

Funktionsprincip for den elektromagnetiske borehammer

Dæmpnings- og slagfjeder Tilbagetræksvikling Slagvikling Slagkolbe Kontaktsystem -230 V Dæmpnings- og slagfjeder

Montage af sidehåndtag
Sidehåndtaget (6) med dets gevindstykke kan skrues på maskinen i venstre eller højre side.

Tænd: Tryk betjeningskontakt A ind

Vedvarende drift: Sikr kontakt A med läseknap B

Sluk: Tryk betjeningskontakten ind

Vigtigt! Omstillingen må kun foretages, när mas-

kinen står stille.

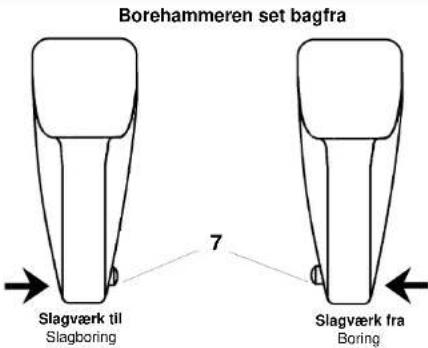

Borehammeren set bagfra Slagværk til Slagboring 7 Slagværk fra Boring

50

DK

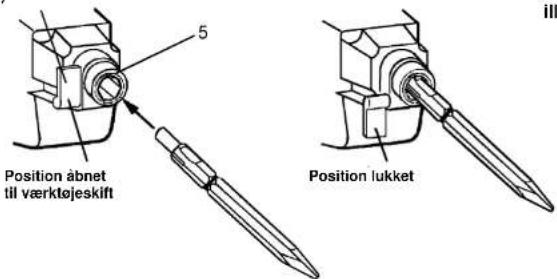

Isættelse af værktøj: (ill. A)

●Viatlqtl Træk netstikket ud.
●Drei låsearmen (4) opad.
●Før værktøjet ind til anslaget, drej det evt. imens.
●Drej läsearmen 180° nedad igen.
- Kontroller låsen ved at trække i værktøjet.
- Udskiftning af værkløj: Drej låsearmen opad og tag værk tøjet ud.

Vigtigt!

• Inden isætningen af værktøjet skal værktøjsholderen (5) og skaftet på værktøjet renses for stov o. lign.
  ●Anvend støvbeskyttel-seskappen til beskyttelse af bore- og meiselholderen (5).
  ●Brug altid det ekstra håndgreb ved boring.

Lásearm (4)

Position abnet til værktojeskift 5 Position lukket

Værktøjelåsing
ill. A

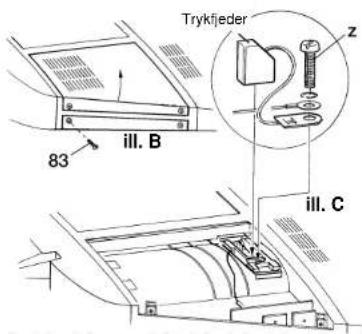

Trykfjeder Z ill. B 83 ill. C

Rensning eller udskiftning af kulbørster (se nummereringen i styklisten):

●Vigtigt! Træk netstikket ud
●Skru de 4 skruer (83) ud og fjern de to afdækninger (23, 32) ved at løfte dem op med en skruetrækker (ill. B).
- Løft trykfjederen (25) med en skruetrækker og tag kulbørsten (24) ud.
●Rens kulbørsterne (24) og holderen (31) ved hjælp af trykluft (maks. 3 bar).
- Udskiftning af kulbørsterne (se ill. C): Løsn cylinderskruen (z) og fjern tilslutningstråden på den nedslidte kulbørste. Fiksér tilslutningen af den nye kulbørste med cylinderskruen (z) joen
- Lølt trykljederen (25) igen for at sætte kulbørsten i. Sørg for at trykljederen sidder korrekt. (Pres ind i hakket i kulbørsten).
●Sæt aldækningerne (23, 32) på igen og fastgør dem med de 4 skruer (83).

Garantlperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE
