MANUALE UTENTE EBH 801 EINHELL

Portare il dispositivo proteggiudito

Bær høreværn

DTechnische Daten

GB Technical data

Portare il dispositivo

proteggiocchi

Bær øjenværn

230 V \~ 50 Hz

950 Watt

520 min. ^-1

50 / sec.

∅ 5 - 32 mm

2 interruttore di messa in

funzione

3 targhetta

4 leva di blocco

5 alloggiamento dell'utensile

6 impugnatura

7 bottone di commutazione: trapano/trapano a percussione

Elementi forniti

●martello perforatore elettrico EBH 801

- impugnatura

●cappucclo per la polvere

Dati tecnici

●forza della singola percussione: 4,3 J(joule)

●alloggiamento utensile: grande albero scanalato

●peso: 5,9 kg

●livello di pressione acustica: 98 dB (A)

●livello di potenza sonora: 108,6 (A) LWA

●vibrazione a^-_w 4 m/s ^2

●schermato secondo la direttiva CE 89/336/CEE

Prima dell'uso

La tensione della fonte di alimentazione deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli apparecchi con l'indicazione 230 V 50 Hz possono essere fatti funzionare anche con 220 V 50 Hz.

Informazioni generali

Il martello perforatore elettrico che avete acquistato è concepito per essere impiegato dove il normale martello perforatore non è più sufficiente.

L'impugnatura sagomata permette di lavorare in modo sicuro senza stancarsi. Grazie al nuovo principio del dispositivo di frantumazione ad induzione (elettromagnetico), questo martello perforatore della Einhell riesce a trapanare pareti in muratura e soffitti in cemento

Questo apparecchio di nuovo tipo è caratterizzato in primo luogo da una struttura compatta e poi da un meccanismo estremamente robusto. Il grande albero cavo garantische una trasmissione ottimale della forza.

Il trapano a percussione è universalmente applicabile grazie al vasto programma di accessori speciali.

●per forare le pareti con la serie di scalpelli fornita

●per eseguire fori di tutti i tipi fino ad un diametro massimo di 25 mm

●per realizzare cavità nelle pareti in preparazione della posa dei cavi elettrici

Importante!

Il dispositivo di frantumazione ad induzione si avvia solamente se viene esercitata una contropressione sull' utensile, le percussioni iniziano perciò solo quando lo scalpello o il trapano del martello perforatore vengono premuti contro la superficie in muratura o in cemento.

Avvertenze di sicurezza

Attenzione! Quando si usa un elettroutensile si devono rispettare le seguenti misure fondamentali di sicurezza per evitare scosse, lesioni ed incendi. Leggere e rispettare queste avvertenze prima di usare l'utensile.

●Controllare la tensione indicata sulla targhetta

(volt).

- Se si usa un cavo di prolunga, accertarsi che sia completamente srotolato. Sezione min. del cavo di 1,0 mm ^2 .

- Se si usa il martello perforatore all'aperto impiegare per l'allacciamento una prolunga regolare H07RN-F 3G1,5 mm2 con collegamento a capina protette dagli avruzzi d'acqua

- Accertarsi di essere in posizione stabile su scale e impalcature quando si lavora senza appoggio

- Con l'apposito dispositivo di ricerca, localizzare prima la posizione dei cavi elettrici, delle condutture dell'acqua e del gas nelle pareti in cui non siano visibili. Evitare di toccare parti o cavi sotto tensione.

- Portare una cuffia insonorizzante per proteggere l'udito: pericolo nascosto di lpoacusia!

- Portare degli occhiali protettivi e nel caso che si sviluppi polvere usare una mascherina protettiva

●Non usare l'utensile nelle vicinanze di vapori o di liquidi infiammabili.

- Togliere sempre la spina dalla presa di corrente per tutti i lavori di sostituzione e di pulizia alla macchina.

- Evitare danni al cavo di alimentazione. Oli e acidi possono danneggiare il cavo.

- Importante! Rispettare tutte le disposizioni nazionali in merito all'installazione, al funzionamento e alla manutenzione.

- Lo scalpello e la punta del trapano possono involontariamente venir espulsi con violenza dall'alloggiamento e causare lesioni gravi:

• prima di iniziare a lavorare controllare sempre che lo scalpello o la punta del trapano siano bloccati nell'alloggiamento;
• controllare regolarmente che il portautensile non presenti danni o segni di usura;
• avviare l'utensile di perforazione solo quando viene premuto contro un pezzo da lavorare (parete, soffitto ecc.);
• al termine del lavoro togliere la spina dalla presa di corrente e lo scalpello o la punta dall'alloggiamento;
• togliere sempre la spina dalla presa di corrente prima di sostituire lo scalpello o la punta del martello perforatore.
  ●Proteggere gli occhi e le persone vicine da particelle espulse o da schegge. Portare il casco protettivo! Usare degli schermil!
• I guanti da lavoro proteggono da contusioni alle dita e da escoriazioni.
• Le vibrazioni possono essere dannose per l'insleme della mano e del braccio: Ilmitare il più possibile la produzione di vibrazioni.

Manutenzione

●Tenere l'utensile sempre pulito.

●Non usare acidi per pulire le parti in materia plastica.
- Per evitare depositi di polvere, subito dopo il lavoro si dovrebbero pulire le fessure di ventilazione con motore avviato utilizzando dell'aria compressa (3 bar massimi).
- Controllare regolarmente le spazzole (le spazzole sporche oppure logorate hanno di conseguenza un'eccessiva formazione di scintille e disturbi nel regime di marcia).
- Se si notano dei danni, si possono definire esattamente i ricambi in base al disegno a pezzi smontati e alla lista dei pezzi acclusa e richiederli al nostro servizio assistenza.

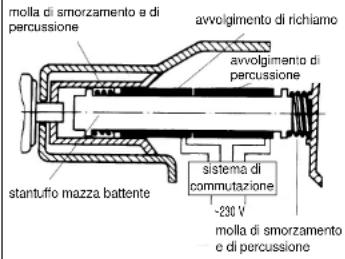

Schema di funzionamento del martello perforatore elettromagnetico

molla di smorzamento e di percussione avvolgimento di richiamo avvolgimento di percussione sistema di commutazione -230 V stantuffo mazza battente molla di smorzamento e di percussione

Montaggio dell'impugnatura

L'impugnatura (6) con il suo filetto di fissaggio può venire avvitata alla macchina a destra o a sinistra.

Come accendere e spegnere

accendere premere l'interruttore A

funzionamento continuo bloccare l'interruttore A con il bottone di fermo

spegnere premere brevemente e mollare l'interruttore A

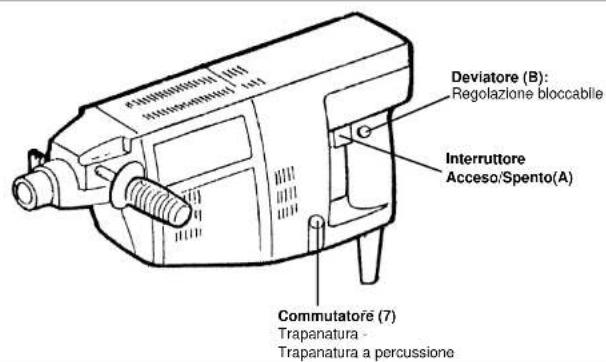

Deviatore (B): Regolazione bloccabile Interruttore Acceso/Spento(A) Commutatore (7) Trapanatura - Trapanatura a percussione

Organo di percussione acceso/spento

Premendo il bottone di commutazione (7) si accende oppure si spegne l'organo di percussione.

Attenzione! Commutare solamente con motore fermo.

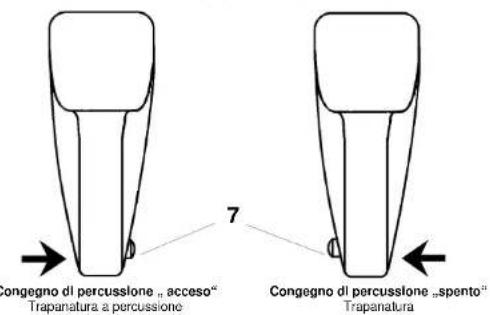

Veduta posteriore congegno di trapanatura/percussione

Congegno di percussione „ accesso" Trapanatura a percussione 7 Congegno di percussione „spento" Trapanatura

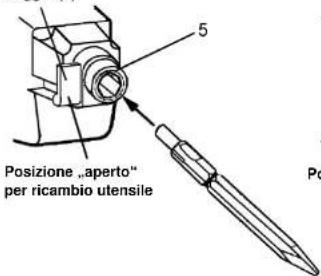

Inserimento dell'utensile (fig. A)

• Attenzione! Staccare la spina dalla rete
  ●Girare verso l'alto la leva di bloccaggio (4)
  ●Inserire l'utensile fino in fondo, event. girandolo.
  ●Muovere nuovamente la leva d'arresto di 180° verso il basso.
• Verificare il bloccaggio tirando l'utensile.
• Ricambio dell'utensile: girare verso l'alto la leva di bloccaggio e prelevare l'utensile.

Attenzione

• Prima di inserire l'utensile si dovrà provvedere a pulire dalla polvere ecc. sia la sede portautensile (5) che l'asta dell'utensile.
• Allo scopo di proteggere la sede portapunta' portascalpello (5), si dovrà utilizzare il cappuccio proteggipolvere.
• Trapanando servirsi sempre dell'impugnatura addizionale.

Leva di bloccaggio (4)

Posizione „aperto“ per ricambio utensile

fig. A

Posizione „chiuso“

Molla di pressione 83 fig. B z fig. C

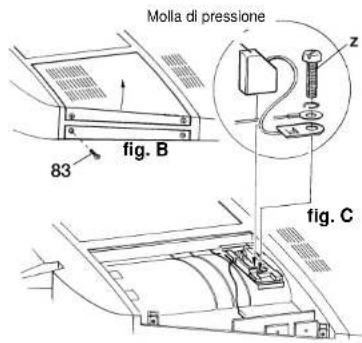

Pulizia/Sostituzione delle spazzole (vedi a pro- posito la numerazione nell'elenco componenti)

• Attenzionel Staccare la spina dalla rete.
  ●Svltare fuori le 4 vlti (83) ed allontanare ambedue I coperchletti (23.32) alzandoli lievemente con un cacciavite. (Fig. B.)
• Con l'ausilio di un cacciavite alzare la molla a compressione (25) e tirare fuori le spazzole (24).
• Con l'ausilio d'aria compressa (3 bar massimi) pulire le spazzole (24) e supporto (31).

Ricambio delle spazzole (vedi fig. C):

●Svitare la vite a testa cilindrica (z) ed allontanare Il cavo di raccordo della spazzola consumata.
●Fissare il cavo di raccordo della nuova spazzola colla vite a testa cilindrica (z).
●Rialzare la molla a compressione (25) per inserire la spazzola.
- Verificate il giusto posizionamento della molla. (Calcatura nell'intaccatura della spazzola.)
●Rimettervi i coperchietti (23, 32) e fissarli con le 4 viti (83).

DK

Beskrivelse

1 Låseknap

2 Betjeningskontakt

3 Typeskilt

4 Lâsearm

5 Værktøjsholder

6 Sidehándtag

7 Funktionsknap:

Bore/slagbore

8 Netledning

Udstyr

EBH 801

- Sidehändtag

Støvhætte

Tekniske data

I periodo di garanzia inizia nel giorno dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riscrva di apportare modifiche tecniche

Tekniske endringer forbehaldes
