GEBRUIKSAANWIJZING EBH 801 EINHELL

2 Bedrijfsschakelaar

3 Kenplaat

4 Vastzetsleutel

5 Gereedschapsopname

6 Handgreep

7 Stelknop: boren/slagboren

8 Netkabel

Uitrusting

EBH 801

●Handgreep

Stofkap

Technische gegevens

●Enkelslagkracht : 4,3 J (Joule)

●Gereedschapsopname : grote groefas

●Gewicht : 5,9 kg

●Geluidsdrukniveau : 98 dB(A)

●Geluidsprestatieniveau : 108,6 dB(A) LWA

●Trillingen a ^- w 4 m/s ^2

●Ontstoord volgens EG-richtlijn 89/336/EWG

Vóór het in werking stellen

De spanning van de stroombron moet overeenkomen met de gegevens vermeld op de kenplaat van het toestel. Toestellen met het opschrift 230 V 50 Hz kunnen ook met 220 V 50 Hz gevoed worden.

Algemeen

Deze door U aangekochte elektro-boorhamer wordt overal ingezet, waar een gewone boorhamer de grens van zijn prestatievermogen bereikt heeft. De ergonomisch gevormde handgreop maakt veilig en moeiteloos werken mogelijk. Door het nieuw ontwikkelde principe van het inductieve slagwerk (elektromagnetisch) baant zich deze EINHELL boorhamer zijn weg door

betonnen vloeren en plafonds

Dit in zijn soort nieuwe toestel onderscheidt zich vooral door zijn compacte bouwvorm alsook door zijn ulterst robuust ingerichte Inwendige organen. De grote groefas garandeerd een optimale krachtoverbrenging.

Door een groot assortiment van speciale accessolres is de boorhamer universeel te gebruiken.

-om bressen in muren te slaan met het
beitelassortiment dat bij de levering hoort
●voor alle soorten van boringen tot een maximale diameter van 25 mm
- voegen snijden in metselwerk ter voorbereiding van de elektrische bekabeling

Belangrijk!

Het inductieve slagwerk start pas als op het gereedschap een tegendruk uitgeoefend wordt. Daarom zal het slaan pas beginnen als de boorhamer met beitel of boor tegen het metselwerk of beton geduwd wordt.

Veiligheidsaanwijzingen

Let op! Bij het gebruik van elektrogereedschappen moet u zich aan de volgende elementaire veiligheidsmaatregelen houden als bescherming tegen elektrische schok, kwetsuur- en brandgevaar.

• Controleer de spanning (Volt) aangegeven op de kenplaat.
• Bij gebruik van een kabeltrommel de kabel volle dig afrollen. Draaddoorsnede minstens 1,0 mm ^2 .
  -Indien de elektro-boorhamer in open lucht gebruikt wordt moet voor de aansluiting een behoorlijke verlengkabel HO7RN-F 3G 1,5 mm" met spatwaterdichte stopcontacten voorzien worden.
  ●Zorg ervoor dat u bij vrijhandig boren veilig en stevig op ladders of stellingen staat.
• In wanden, waar stroom-, water- of gasleidingen onzichtbaar geplaatst zijn, eerst de leidingen met een leidingopspoortoestel lokaliseren. Vermijd de aanraking met stroomvoerende onderdelen of ladders.
• Bescherm Uw oren door het dragen van een gehoorbescherming: langzaam voortschrijdend gehoorverlies!
  ●Draag een beschermbril en gebruik een stofmasker bij stofveroorzakende werken.
• Gebruik het toestel niet in het bereik van dampen of brandbare vloeistoffen.
• Trek bij alle ombouw- en reinigingswerkzaamheden de stekker uit het stopcontact.
• Bescherm de netkabel tegen beschadigingen. Olie en zuur kunnen de kabel aantasten.
• De machine niet overbelasten. aanraking met stroomvoerende onderdelen of ladders.
• Beschem Uw oren door het dragen van een gehoorbescherming: langzaam voortschrijdend gehoorverlies!
  ●Draag een beschermbril en gebruik een

stofmasker bij stofveroorzakende werken.

• Gebruik het toestel niet in het bereik van dampen of brandbare vloeistoffen.
  Belangrijk!

Alle nationale veiligheidsvoorschriften met betrekking tot installatie, gebruik en onderhoud moeten nageleefd worden.

-Beitel en boor kunnen per ongeluk uit de gereed schapshouder vliegen en zware verwondingen veroorzaken:

- Vóór u te werk gaat altijd controleren of de beitel of de boor in de gereedschapshouder goed vastgezet is.

• Een slagend gereedschap enkel starten als het tegen een werkstuk (wand, plafond enz.) geduwd wordt.
• Op het eind van Uw werk de verbinding van de boorhamer met het stroomnet zeker onderbreken en beitel of boor uit de gereedschaps-houder verwijderen.

• Vóór het wisselen van een beltel of boor altijd de verbinding van de boorhamer met het stroomnet onderbreken.

• Bescherm Uw ogen en medewerkers tegen vlie gende deeltjes en afspringende voorwerpen. Veiligheidshelm dragen! Scheidingswanden plaatsen!
  ●Werkhandschoenen beschermen tegen finger-kneuzingen en schaafwonden.
  ●Trillingen kunnen schadelijk zijn voor het handarm-systeem: de inwerkingsduur van trillingen moet zo gering als mogelijk gehouden worden.

●Hou Uw toestel altijd schoon.
-Gebruik voor het reinigen van de kunststof geen bijtende middelen.
●Teneinde stofneerslag te vermijden is het aange raden de ventilatiespleten op het eind van de werkzaamheden bij draaiende motor door perslucht (max. 3 bar) schoon te blazen.
●Koolborstels regelmatig controleren (vervuilde of versleten koolborstels leiden tot bovenmatige vonkvorming en tot toerentalstoringen).
●Als u beschadigingen vaststelt, kunt u met behulp van de bijgesloten explosietekening en van de onderdelenlijst de benodigde onderdelen nau wkeurig defineren en bij onze klantenservice opvragen.

Onderhoud

Functieprincipe van de elektromagnetische boorhamer

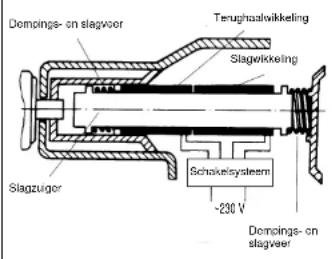

Dempings-on slagvoor Terughaalwikkeling Slagwikkeling Slagzuger Schokelsystem -230 V Dempings-on slagveer

Handgreep monteren

De handgreep (6) met zijn opnamedraad kan links of rechts aan de machine vastgeschroefd worden.

Inschakelen : Bedrijfsschakelaar A drukken

Continubedrijf : Mel vastzetknop B schakelaar A

vergrendelen

Ultschakelen : Bedrijfsschakelaar A kort drukken en loslaten

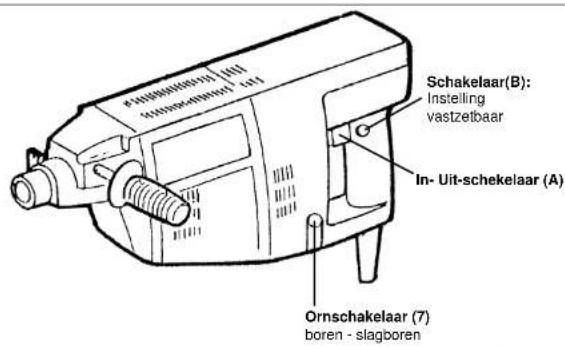

Schakelaar(B): Instelling vastzetbaar In- Uit-schekelaar (A) Ornschakelaar (7) boren - slagboren

Slagwerk aan/uit

Het slagwerk kan in- of uitgeschakeld worden

door de instelknop (7) in te drukken.

LET OP! Alleen in stilstand omschakelen.

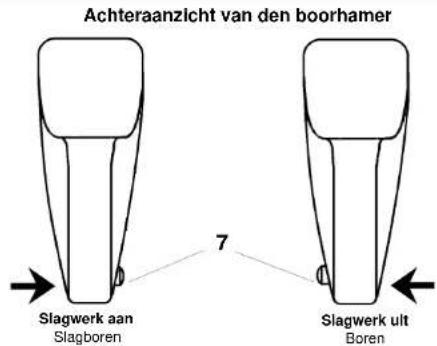

Achteraanzicht van den boorhamer Slagwerk aan Slagboren 7 Slagwerk uit Boren

Gereedschap installeren: (fig. A)

●Let op! Netstekker trekken.
Arrêteerhendel (4) omhoog draaien.
●Gereedschap tot tegen de aanslag invoeren, eventueel daarbij draaien.
- Arrêteerhendel 180° weer omlaag draaien. - Vergrendeling controleren door aan het gereedschap te trekken.
- Verwisselen van gereedschap: arêteerhendel omhoog draaien en gereedschap ontnemen.

Let op!

●Gereedschapsopname (5) en gereedschap dienen van stof etc. te worden ontdaan vooraleer het gereedschap wordt geÖnstalleerd.
●Stofkap gebruiken om de boor- of beitelkop (5) te beschermen.
●Voor het boren altijd de extra-handgreep gebruiken.

Arrêteerhendel (4)

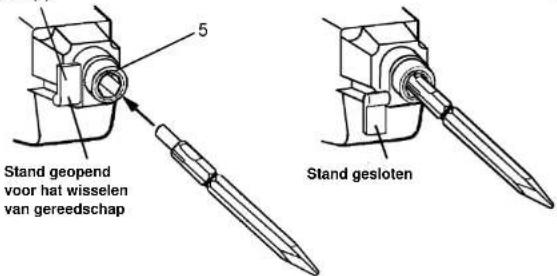

Stand geopend voor hat wisselen van gereedschap 5 Stand gesloten

fig. A

Koolborstels schoonmaken of vervangen (zie daarvoor de nummering in de wisselstukkenlijst):

●Let opl Netstekker trekken.
- De 4 schroeven (83) eruit draaien en beide afdekkingen (23, 32) verwijderen door ze lichtjes met een schroevendraaier op te tillen (fig. B).
●Drukveer (25) met behulp van een schroevendraaier optillen teneinde de koolborstel (24) te verwijderen.
●Koolborstels (24) en houder (31) met perslucht (max. 3 bar) schoonblazen.
Koolborstels vervangen (zie fig. C):
- Cilinderkopschroef (z) losdraalen en aans luitdraad van de versleten koolborstel verwijderen.
●Aansluiting van de nieuwe koolborstel met de cilinderkopschroef weer vastzetten.
●Drukveer (25) weer optillen om de koolbor stel te installeren.
- Op juiste positionering van de drukveer letten (veer drukt in de inkeping van de koolborstel aan).
- Afdekkingen (23, 32) weer met de 4 schroeven (83) aanbrengen.

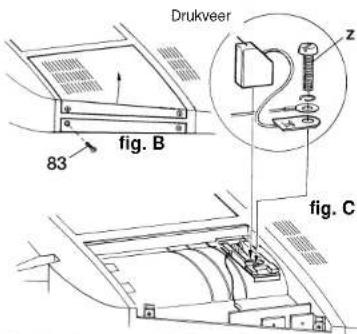

Drukveer 83 fig. B z fig. C

E

Descripción

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

E CERTIFICADO DE GARANTIA EINHELL

NL Hans Einhell Nederland BV

Postbus 12

NL-5126 ZG Gilze

⑧ Varas - Van Looveren BV

Coebergerstraat No 49

B-2018 Antwerpen

E Comercial Einhell S.A.

Carrete

E-31310 Carcastillo/Navarra

© Einhell Portugal LDA Com. Int.

Technische wijzigingen voorbehouden
