MANUAL DE UTILIZADOR SILKAIR CONNECT Create

Instruções de segurança 24

Lista de peças 26

Painel de controle 26

Características 26

Controle remoto 27

Conecte o aplicativo 27

Funções de proteção 28

Instalação e ajuste 28

Instruções de drenagem 30

Manutenção 31

Armazenamento 31

Solução de problemas 32

FRANÇAIS

Obrigado por escolher o nosso ar condicionado. Antes de usar o dispositivo e para garantir o melhor uso, leia estas instruções cuidadosamente.

As precauções de segurança incluídas neste documento reduzem o risco de morte, ferimentos e choque elétrico se forem seguidas adequadamente. Mantenha o manual em um local seguro para referência futura, juntamente com o cartão de garantia completo, o recibo da compra e o pacote. Se aplicável, passe estas instruções para o próximo proprietário do dispositivo. Sempre siga as precauções básicas de segurança e medidas de prevenção de acidentes ao usar um aparelho elétrico. Não assumimos nenhuma responsabilidade pela falha do cliente em cumprir esses requisitos.

INSTRUÇÕES DE SEGURANÇA

Ao usar qualquer aparelho elétrico, sempre devem ser observadas as precauções básicas de segurança.

- O refrigerante usado nos aparelhos de ar condicionado móveis é o hid-rocarboneto ecológico R290. Este refrigerante é inodoro e, comparado ao refrigerante alternativo, o R290 é um refrigerante sem ozônio e seu efeito é muito baixo.

- Leia as instruções antes de usar e reparar.

- Os desenhos fornecidos neste manual podem não ser os mesmos que os objetos físicos. Por favor, consulte objetos físicos.

- Não use meios para acelerar o processo de degelo ou limpar outros que não sejam os recomendados pelo fabricante.

- O aparelho deve ser armazenado em uma sala sem fontes de ignição em operação contínua (por exemplo: chamas abertas, um aparelho a gás funcionando ou um aquecedor elétrico em funcionamento)

- Não fure ou queime.

- Lembre-se de que os gases podem não cheirar.

- O aparelho deve ser instalado, operado e armazenado em uma sala com área superior a 11 m².

- Mantenha as aberturas de ventilação necessárias livres de obstruções.

- A manutenção será realizada apenas conforme recomendado pelo fabricante.

- O aparelho deve ser armazenado em uma área bem ventilada, onde o tamanho da sala corresponda ao especificado para o uso do ar condicionado.

- Qualquer pessoa envolvida no trabalho com refrigerantes deve ter um certificado válido válido de uma autoridade de avaliação credenciada pelo setor, autorizando sua competência para lidar com refrigerantes com segurança.

- A manutenção e o reparo que requerem assistência de pessoal qualificado devem ser realizados sob a supervisão da pessoa competente no uso de refrigerantes inflamáveis.

- Todos os procedimentos de trabalho que afetam os meios de segurança devem ser realizados apenas por pessoas competentes.

Anotações: O ar condicionado é adequado apenas para uso interno e não é adequado para outras aplicações.

- Siga as regras de interconexão da rede local ao instalar o ar condicionado e verifique se ele está devidamente aterrado. Se você tiver alguma dúvida sobre a instalação elétrica, siga as instruções do fabricante e, se necessário, peça a um eletricista profissional para instalá-lo.

- Coloque a máquina em um local plano e seco e mantenha uma distância superior a 50 cm entre a máquina e os objetos ou paredes ao redor.

- Depois de instalar o ar condicionado, verifique se o plugue de energia está intacto e firmemente conectado à tomada e coloque o cabo de maneira ordenada para impedir que alguém tropeçar ou desconectar o plugue.

- Não coloque nenhum objeto na entrada e saída do ar condicionado. Mantenha a entrada e saída de ar afastadas de obstruções.

- Quando os tubos de drenagem estiverem instalados, verifique se estão conectados corretamente e se não estão deformados ou dobrados.

- Enquanto ajusta as guias de saída de ar superior e inferior, puxe-as suavemente com as mãos para evitar danificá-las.

- Ao mover a máquina, verifique se ela está na vertical.

- A máquina deve ser mantida afastada de gasolina, gás inflamável, fogões e outras fontes de calor.

- Não desmonte, verifique e modifique a máquina arbitrariamente, caso contrário, poderá causar um mau funcionamento da máquina ou até danificar pessoas e propriedades. Para evitar riscos, se ocorrer uma falha na máquina, peça ao fabricante ou profissionais para repará-la.

- Não instale ou ûse o ar condicionado no banheiro ou em outros ambientes úmidos.

- Não puxe o plugue para desligar a máquina.

- Não coloque copos ou outros objetos sobre o aparelho para evitar acidentes causados por água ou outros líquidos.

- Não use aerossóis, inseticidas ou outras substâncias inflamáveis perto do ar condicionado.

- Não limpe ou lave o ar condicionado com solventes químicos, como gasolina e álcool. Quando você precisar limpar o ar condicionado, desconecte a fonte de alimentação e limpe-a com um pano macio e úmido. Se a máquina estiver realmente suja, esfregue-a com um detergente suave.

- O dispositivo pode ser usado por crianças a partir dos 8 anos de idade e pessoas com habilidades físicas, sensóriais ou mentais reduzidas, se tiverem recebido supervisão ou instruções sobre como usar o dispositivo com segurança e entender os riscos envolvidos. As crianças não devem brincar com o dispositivo. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.

- Se o cabo de alimentação estiver danificado, ele deverá ser substituído pelo fabricante, seu agente de serviço ou pessoas qualificadas da mesma forma para evitar riscos.

- O aparelho deve ser instalado de acordo com os regulamentos nacionais de fiação.

- Não use o ar condicionado em uma sala molhada, como banheiro ou la-vanderia.

CARACTERÍSTICAS

• Aparência completamente nova, estrutura compacta, linha suave, forma simples e generosa.
• Funções de refrigeração, desumidificação, suprimento de ar, aquecimento e drenagem contínua.
• A interface externa é alta, para facilitar a montagem e manter o fluxo suave do tubo de calor.
• O LED mostra o painel de controle, bonito e moderno, com controle remoto de alta qualidade. Adota um design de controle remoto fácil de usar.
• Capacidade de filtragem de ar
• Função de temporizador
• Função de proteção de reinicialização automática do compressor após três minutos, uma das várias funções de proteção disponíveis.
• Faixa de temperatura de operação: 7-35 0C.

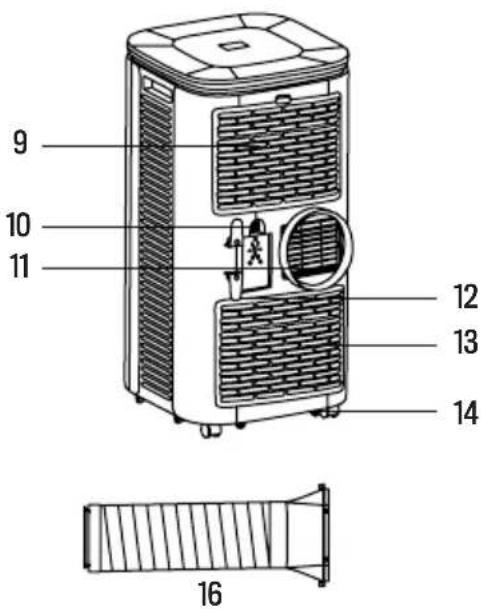

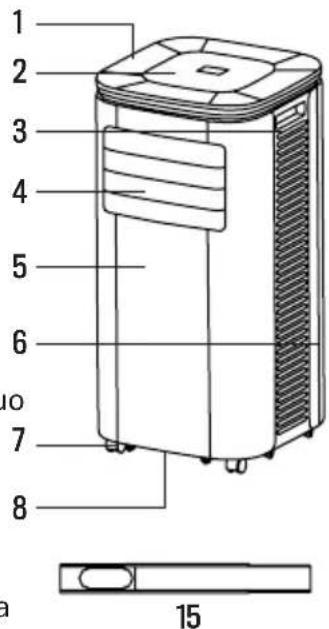

LISTA DE PEÇAS

1. Convés superior
2. Painel de controle
3. Caso lateral
4. Saída de ar / grelha
5. Carcaça traseira
6. Caixa frontal
7. Rodas pivotantes
8. Base
9. Filtro EVA
10. Orifício de drenagem contínuo
11. Saída de ar
12. Abas do cabo
13. Filtro CON
14. Orifício de drenagem
15. Placa de vedação para janela
16. Tubo de escape de calor

1 2 3 4 5 6 7 8 10 15

9 10 11 12 13 14 16

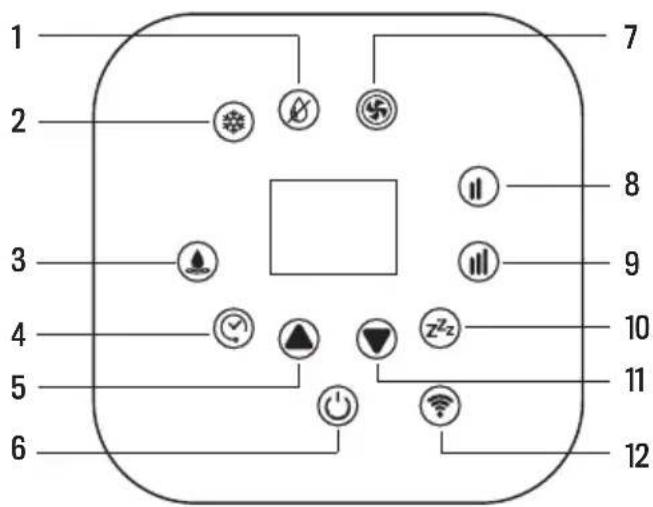

PAINEL DE CONTROLE

1. Função desumidificante
2. Função de refrigeração
3. Luz indicadora do tanque de água cheio
4. Cronômetro
5. Acima
6. On off
7. Função de ventilador
8. Baixa velocidade do ventilador
9. Alta velocidade do ventilador
10. Função noturna
11. Baixa
12. Wi-fi

1 2 3 4 5 6 7 8 9 10 11 12

Quando o dispositivo é ligado pela primeira vez, você ouvirá uma música curta. O dispositivo entrará no modo de espera.

• Teclas para cima / para baixo: Para alterar as configurações de temperatura e hora. (A temperatura não pode ser ajustada enquanto estiver no modo de desumidificação).
• Tecla de alimentação: Para ligar e desligar o dispositivo.
• Wifi: Para ligar / desligar a conexão wifi.
• Modo noturno: A unidade funcionará no modo silencioso e de economia de energia.
• Teclas de velocidade do ventilador alta / baixa: Para definir o fluxo de ar mais forte ou mais baixo automaticamente.
• Função de aquecimento: Para começar a aquecer a sala.
• Função de ventilador: No modo de resfriamento ou ventilador, você pode selecionar um fluxo de ar alto ou baixo. Mas pode não funcionar como estabelecido em determinadas condições, como condições frias.
• Função deshumidificante: O restante das teclas não funciona neste modo e o ventilador opera em baixa velocidade.
• Função de refrigeração: Para começar a resfriar a sala.
• Luz indicadora do tanque de água cheia: O dispositivo para de funcionar quando o tanque de água está cheio e precisa ser drenado.
• Temporizador: Pressione esta tecla e, quando a luz do timer piscar, pressione as teclas para cima ou para baixo para selecionar o tempo necessário, de 1 a 24 horas.

CONTROLE REMOTO

1. Ecrã
2. On / off
3. Temporizador
4. Acima abaixo
5. Modo noturno
6. Modos
7. Velocidade do ventilador
8. Unidades de temperatura

1 2 3 4 5 6 7 8

CONECTE O APLICATIVO

• O aplicativo CREATE HOME está disponível para Android e iOS (pesquise o aplicativo no Google Play ou App Store ou digitalize o seguinte código QR). Pode haver custos adicionais, dependendo do provedor.
• Este dispositivo é usado através da sua rede doméstica. Como requisito essencial, você deve ter uma rede Wi-Fi (2.4 Gh) sempre conectada ao seu roteador e ao aplicativo CREATE HOME gratuito.
• Recomendamos que você desconecte o aparelho da rede elétrica quando estiver fora de casa para evitar que ele inicie acidentalmente enquanto estiver fora.

1. Instale o aplicativo CREATE HOME e crie uma conta de usuário.
2. Ative a função Wi-Fi nas configurações do seu dispositivo.
3. O aparelho deve estar em modo de espera
4. Coloque o dispositivo a uma distância de aproximadamente 5 metros do roteador.
5. Pressione e segure o botão 📞 por cerca de 5 segundos. Ele piscará rapidamente.
6. Abra o aplicativo e clique no ícone “+”.
7. Seleccione o menu “ar condicionado” e siga as instruções na tela.
8. Depois que o dispositivo estiver conectado corretamente, o botão 📷 acenderá. Agora você pode usar o dispositivo através do aplicativo.

FUNÇÕES DE PROTEÇÃO

FUNÇÃO DE PROTEÇÃO CONTRA CONGELAMENTO

No modo de resfriamento, deshumidificação ou noite, se a temperatura do tubo de exaustão de calor estiver muito baixa, o ar condicionado entrará automaticamente no estado de proteção. Se a temperatura do tubo de escape de calor subir para uma determinada temperatura, ela pode retornar automaticamente à operação normal.

FUNÇÃO DE PROTEÇÃO CONTRA TRANSBORDAMENTO

Quando a água no tanque de água exceder o nível de aviso, a máquina emitirá automaticamente um alarme e a luz indicadora piscará. Neste momento, você deve mover o tubo de drenagem que conecta o dispositivo ou a saída de água para um esgoto ou outra área de drenagem para esvaziar a água. Após esvaziar a água, o dispositivo retornará automaticamente ao estado original.

DEGELO AUTOMÁTICO

A máquina possui a função de degelo automático. O degelo pode ser conseguido através de um sistema de inversão de válvula de quatro vias.

FUNÇÃO DE PROTEÇÃO CONTRA TRANSBORDAMENTO

Para aumentar a vida útil do compressor, o ar condicionado tem uma função de proteção de partida de atraso de 3 minutos depois que o compressor é desligado.

INSTALAÇÃO E AJUSTE

Advertência: Antes de usar este ar condicionado portátil, mantenha-o na posição vertical por pelo menos duas horas.

- O ar condicionado pode ser facilmente deslocado na sala. Verifique se o ar condicionado está na vertical e se está colocado em uma superfície plana. Não instale ou use o ar condicionado no banheiro ou em outros ambientes húmidos.

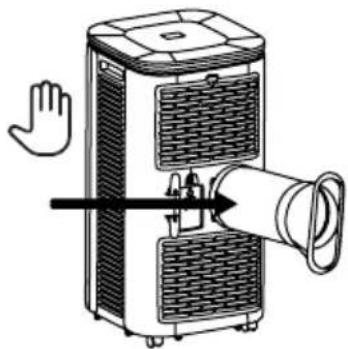

INSTALAÇÃO DA TUBULAÇÃO DE EXAUSTÃO DE CALOR

1. Remova o conector externo e o tubo de exaustão térmica e remova os sacos plásticos;

2. Insira o tubo de escape de calor (a extremidade da junta de escape) no slot de ventilação no painel traseiro (empurre para a esquerda) e conclua a montagem.

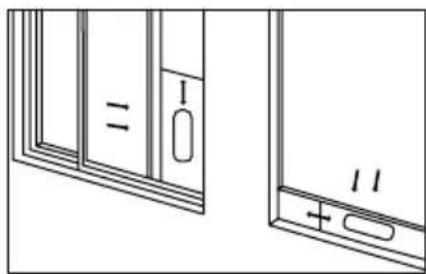

INSTALAÇÃO DOS COMPONENTES DA PLACA DE VEDAÇÃO DA JANELA

1. Abra a janela até a metade e monte a placa de vedação na janela. Os componentes podem ser colocados na direção horizontal e vertical.
2. Abra os componentes da placa de vedação da janela, ajuste sua distância de abertura para que ambas as extremidades da placa entrem em contato com a moldura da janela e as fixe.

Anotações: A extremidade plana das juntas do tubo de escape de calor deve encaixar no lugar. O tubo não pode ser torcido ou tem uma curva substancial (superior a 45°). Mantenha a ventilação do exaustor desbloqueada.

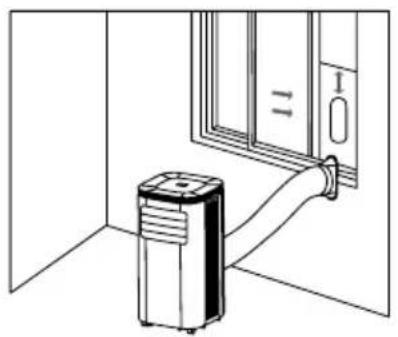

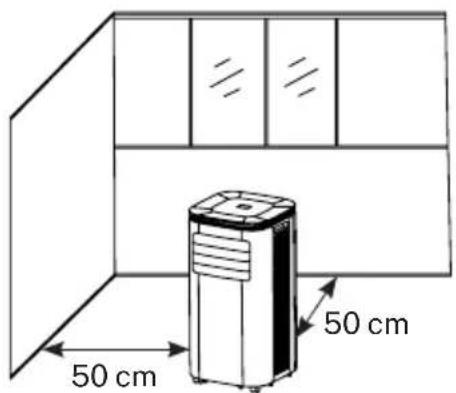

INSTALAÇÃO DO CORPO DE AR CONDICIONADO

1. Coloque o ar condicionado com o tubo de exaustão térmica e os acessórios instalados em frente à janela, e a distância entre o corpo e as paredes ou outros objetos deve ser de pelo menos 50 cm.

50 cm 50 cm

1. Estenda o tubo de escape de calor e encaixe a extremidade plana das vedações do tubo no orifício na placa de vedação da janela.

Nota importante: O comprimento do tubo de exaustão térmica deve estar entre 280 e 1500 mm e esse comprimento é baseado nas especificações do ar condicionado. Não use tubos de extensão ou substitua-os por outras mangueiras, pois isso pode causar um mau funcionamento. O tubo de escape de calor não deve estar bloqueado; caso contrário, poderá causar superaquecimento.

- Quando o ar condicionado parar porque o tanque de água está cheio, desligue a máquina e desconecte o plugue.

Anotações: Mova o aparelho com cuidado, para não derramar água do tanque pela parte inferior do aparelho.

- Coloque o recipiente de água sob a saída lateral atrás do aparelho.

- Desaparafuse a tampa do dreno e desconecte o plugue, a água fluirá automaticamente para o recipiente.

Anotações: Instale a tampa do dreno e o plugue corretamente.

• Durante a drenagem, o aparelho pode recuar ligeiramente.

- Se o tanque de água não puder reter toda a água, antes de encher, cubra a saída com a tampa o mais rápido possível para evitar que a água derrame.

- Quando a água estiver descarregada, recoloque a tampa da água e aperte a tampa do dreno.

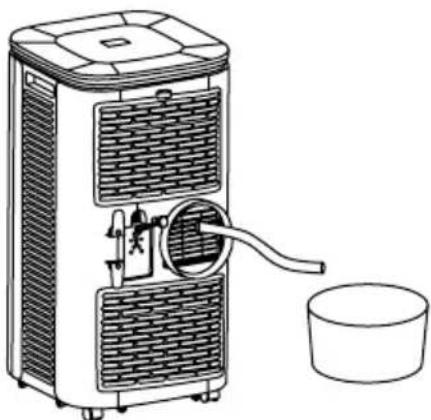

DRENAGEM CONTÍNUA (OPCIONAL) (APLICÁVEL APENAS AO MODO DE DESHUMIDIFICAÇÃO)

- Desaparafuse a tampa do dreno e desconecte a água.

- Coloque o tubo de drenagem na saída de água.

- Conecte o tubo de drenagem ao recipiente.

* Tubo de drenagem não incluído no SILKAIR CONNECT e CONNECT PRO.

MANUTENÇÃO

Antes de executar a limpeza e manutenção, desligue a máquina e desconecte o plugue.

1. Limpe a superfície:

- Limpe a superfície da máquina com um pano úmido e macio. Não use produtos químicos, como benzeno, álcool, gasolina, etc. caso contrário, a superfície do ar condicionado será danificada ou até a máquina inteira.

1. Limpe a tela do filtro:

- Se a tela do filtro estiver entupida de poeira e a eficácia do ar condicionado for reduzida, limpe a tela do filtro a cada duas semanas.

1. Limpe a estrutura da tela do filtro superior:

- Remova o parafuso fixado pela rede de filtros EVA e pela tampa traseira e remova a rede de filtros EVA.

- Coloque a tela do filtro EVA em água morna com detergente neutro (aproximadamente 40 °C) e seque-o à sombra após enxaguar.

ARMAZENAMENTO

• Desaparafuse a tampa do dreno, desconecte a tampa e descarregue a água do tanque para outros recipientes ou incline diretamente o dispositivo para descarregar a água em outros recipientes.
• Ligue a máquina, coloque-a no modo de resfriamento com baixo fluxo de ar e mantenha esse estado até que o tubo de drenagem esteja seco, para manter o interior do aparelho seco e evitar que fique mofado.
• Desligue a máquina, desconecte o cabo de alimentação e enrole-o ao redor do poste; instale o plugue e tampa de drenagem.
• Retire o tubo de drenagem e guarde-o adequadamente.
• Cubra o ar condicionado com um saco plástico. Coloque-o em local seco, mantenha-o fora do alcance de crianças e tome medidas para controlar a poeira.
• Retire as pilhas do controle remoto e guarde-as adequadamente.

Anotações: Coloque o ar condicionado em um local seco e guarde todos os componentes da máquina.

Não repare nem desmonte o ar condicionado. O reparo não qualificado resultará em violação da garantia e poderá causar danos aos usuários ou suas propriedades.

O ar condicionado não funciona.	Sem eletricidade	Ligue-o após conectá-lo a uma tomada elétrica.
	O indicador de estouro mostra "FL".	Descarregue a água interior.
	A temperatura ambiente está muito baixa ou muito alta.	Recomenda-se usar a máquina a uma temperatura de 7-35 °C (44-95 °F)
	No modo de resfriamento, a temperatura ambiente é menor que a temperatura definida; No modo de aquecimento, a temperatura ambiente é superior à temperatura definida.	Mude a temperatura definida.
	No modo de deshumidificação, a temperatura ambiente é baixa.	A máquina é colocada em uma sala com temperatura ambiente acima de 17 °C (62 °F)
O efeito de resfriamento não é bom.	Há luz solar direta. Puxe as cortinas.
	As portas ou janelas estão abertas; há muita gente; Está no modo de resfriamento ou há outras fontes de calor.	Fecha portas e janelas ou instale outro ar condicionado adicional.
	A tela do filtro está suja. Limpe ou	substitua a tela do filtro.
	A entrada ou saída de ar está bloqueada.	Remova as obstruções.
Barulho alto	O ar condicionado não foi colocado em uma superfície plana.	Coloque o ar condicionado em um local plano e duro (para reduzir o ruído).
O compressor não funciona.	A proteção contra superaquecimento é ativada sozinha.	Aguarde 3 minutos até a temperatura baixar e, em seguida, reinicie a máquina.
O controle remoto não funciona.	A distância entre a máquina e o controle remoto é muito grande.	Mova o controle remoto para mais perto do ar condicionado e verifique se o controle remoto está direcionado diretamente para o receptor.
	O controle remoto não está alinhado com o receptor.
	As pilhas estão gastos. Troque as pilhas.
'E1' aparece na tela.	O sensor de temperatura da tubulação não funciona corretamente.	Verifique o sensor de temperatura do tubo e os circuitos relacionados.
'E2' aparece na tela.	O sensor de temperatura ambiente não funciona corretamente.	Verifique o sensor de temperatura ambiente e os circuitos relacionados.

Em conformidade com as diretrizes: 2012/19 / UE e 2015/863 / UE sobre a restrição do uso de substâncias perigosas em equipamentos elétricos e eletrônicos, bem como a eliminação de resíduos. O símbolo com o caixote do lixo cruzado mostrado na embalagem indica que o produto ao final de sua vida útil será coletado como lixo separado. Portanto, qualquer produto que tenha atingido o fim de sua vida útil deve ser entregue a centros especializados de eliminação de resíduos para coleta seletiva de equipamentos elétricos e eletrônicos, ou devolvido ao varejista ao comprar equipamentos novos similares, em um para uma base. A coleta seletiva apropriada para o comissionamento subsequente do equipamento enviado para reciclagem, tratamento e descarte de maneira ecológica ajuda a evitar possíveis efeitos negativos no meio ambiente e na saúde e otimiza a reciclagem e reutilização de os componentes que compõem o dispositivo. A eliminação abusiva do produto pelo usuário implica a aplicação de sanções administrativas de acordo com as leis.
