MANUAL DE USUARIO SILKAIR CONNECT Create

Instrucciones de seguridad 15

Características 17

Lista de partes 17

Panel de control 17

Mando a distancia 18

Conectar la app 18

Funciones de protección 19

Instalación y ajuste 19

Instrucciones de drenaje 21

Mantenimiento 22

Almacenamiento 22

Solución de problemas 23

PORTUGUÊS

Gracias por elegir nuestro aire acondicionado. Antes de utilizar este electrodoméstico y para asegurar su mejor uso, por favor, lea detenidamente las instrucciones.

Las medidas de seguridad aquí indicadas reducen el riesgo de incendio, descarga eléctrica y lesiones cuando se siguen correctamente. Guarde el manual en un lugar seguro para futuras referencias, así como la garantía, el recibo de compra y la caja. Si procede, entregue estas instrucciones al futuro propietario del electrodoméstico. Siempre siga las instrucciones básicas de seguridad y las medidas de prevención de riesgos cuando utilice un electrodoméstico eléctrico. El fabricante no se responsabilizará de ningún daño derivado del incumplimiento de estas instrucciones por parte del usuario.

INSTRUCCIONES DE SEGURIDAD

Al usar cualquier aparato eléctrico, siempre se deben observar precauciones básicas de seguridad.

- El refrigerante utilizado en los aires acondicionados portátiles es el hidrocarburo R290 ecológico. Este refrigerante es inodoro y, en comparación con el refrigerante alternativo, el R290 es un refrigerante sin ozono y su efecto es muy bajo.

- Lea las instrucciones antes de usar y reparar.

- Los dibujos provistos en este manual pueden no ser los mismos que los objetos físicos. Por favor refiérase a los objetos físicos.

- No utilice medios para acelerar el proceso de descongelación o para limpiar que no sean los recomendados por el fabricante.

- El electrodoméstico debe almacenarse en una habitación sin fuentes de ignición que funcionen continuamente (por ejemplo: llamas abiertas, un electrodoméstico de gas en funcionamiento o un calentador eléctrico en funcionamiento)

- No perforar ni quemar.

- Tenga en cuenta que posiblemente los gases no huelan.

- El electrodoméstico debe instalarse, operarse y almacenarse en una habitación con un área mayor a 11 m ^2 .

- Mantenga las aberturas de ventilación requeridas libres de obstrucciones.

- El mantenimiento se realizará solo según lo recomendado por el fabricante.

- El electrodoméstico debe almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda a lo especificado para la utilización del aire acondicionado.

- Cualquier persona que esté involucrada en trabajar con refrigerantes debe tener un certificado válido vigente de una autoridad de evaluación acreditada por la industria que autorice su competencia para manejar refrigerantes de manera segura.

- El mantenimiento y la reparación que requieran la asistencia de personal cualificado se llevarán a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.

- Todos los procedimientos de trabajo que afecten a los medios de seguridad solo deben ser realizados por personas competentes.

Notas: El aire acondicionado solo es adecuado para uso en interiores y no es adecuado para otras aplicaciones.

- Siga las reglas de interconexión de la red local mientras instala el aire acondicionado y asegúrese de que esté correctamente conectado a tierra. Si tiene alguna pregunta sobre la instalación eléctrica, siga las instrucciones del fabricante y, si es necesario, solicite a un electricista profesional que la instale.

- Coloque la máquina en un lugar plano y seco y mantenga una distancia superior a 50 cm entre la máquina y los objetos o paredes circundantes.

- Después de instalar el aire acondicionado, asegúrese de que el enchufe de alimentación esté intacto y firmemente enchufado a la toma de corriente, y coloque el cable de alimentación de manera ordenada para evitar que alguien se tropiece o desconecte el enchufe.

- No coloque ningún objeto en la entrada y salida de aire del aire acondicionado. Mantenga la entrada y salida de aire libre de obstrucciones.

- Cuando se instalen tuberías de drenaje, asegúrese de que estén conectadas correctamente y que no estén deformadas ni dobladas.

- Mientras ajusta las guías de salida de aire superior e inferior, tire de ellas suavemente con las manos para evitar dañarlas.

- Al mover la máquina, asegúrese de que esté en posición vertical.

- La máquina debe mantenerse alejada de gasolina, gas inflamable, estufas y otras fuentes de calor.

- No desmonte, revise y modifique la máquina arbitrariamente, de lo contrario, podría provocar un fallo en el funcionamiento de la máquina o incluso dañar a personas y propiedades. Para evitar riesgos, si ocurre un fallo en la máquina, solicite al fabricante o profesionales que la reparen.

- No instale ni use el aire acondicionado en el baño u otros ambientes húmedos.

- No tire del enchufe para apagar la máquina.

- No coloque tazas u otros objetos sobre el aparato para evitar accidentes provocados por el agua u otros líquidos.

- No use aerosoles, insecticidas u otras sustancias inflamables cerca del aire acondicionado.

- No limpie ni lave el aire acondicionado con solventes químicos como gasolina y alcohol. Cuando necesite limpiar el aire acondicionado, debe desconectar la fuente de alimentación y limpiarla con un paño suave medio húmedo. Si la máquina está realmente sucia, frótela con un detergente suave.

- El aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas si se les ha dado supervisión o instrucciones sobre el uso del aparato de manera segura y entienden los riesgos involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas de manera similar para evitar riesgos.

- El electrodoméstico debe instalarse de acuerdo con las regulaciones nacionales de cableado.

- No utilice su aire acondicionado en una habitación húmeda, como un baño o una lavandería.

CARACTERÍSTICAS

• Aspecto completamente nuevo, estructura compacta, línea suave y forma simple.
• Funciones de refrigeración, deshumidificación, suministro de aire, calefacción y drenaje continuo.
• La interfaz exterior está configurada en alto para facilitar el ensamblaje y mantener el flujo suave de la tubería de calor.
• El LED muestra el panel de control, bonito y moderno, con mando a ditancia de alta calidad. Adopta un diseño de mando a distancia fácil de utilizar.
• Capacidad de filtración de aire.
• Función de temporizador.
• Función de protección de reinicio automático del compresor después de tres minutos, una de las varias funciones de protección con las que cuenta.
• Rango de temperatura de funcionamiento: 7-35 °C.

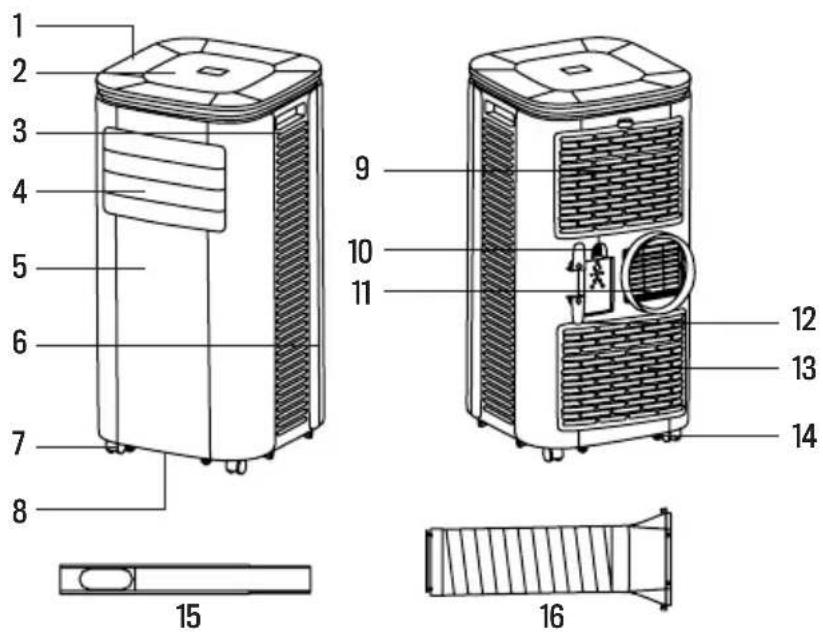

LISTA DE PARTES

1. Cubierta superior
2. Panel de control
3. Carcasa lateral
4. Salida de aire / rejilla
5. Carcasa trasera
6. Carcasa delantera
7. Ruedas pivotantes
8. Base
9. Filtro EVA
10. Orificio de drenaje continuo
11. Salida de aire
12. Pestañas guardacables
13. Filtro CON
14. Orificio de drenaje
15. Placa de sellado de ventanas
16. Tubo de escape de calor

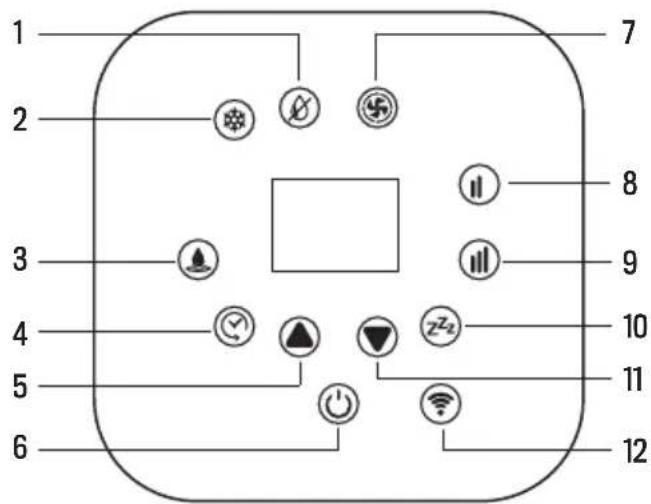

PANEL DE CONTROL

1. Función deshumidificadora
2. Función de refrigeración
3. Luz indicadora de depósito de agua lleno
4. Temporizador
5. Arriba
6. Encendido/Apagado
7. Función ventilador
8. Velocidad baja del ventilador
9. Velocidad alta del ventilador
10. Función noche
11. Abajo
12. Wifi

1 2 3 4 5 6 7 8 9 10 11 12

Cuando el aparato se enciende por primera vez, escuchará un breve tono de encendido. Entonces el dispositivo entrará en estado de espera.

- Teclas arriba / abajo: Para cambiar las configuraciones de temperatura y tiempo. (La temperatura no se puede establecer mientras está en modo de deshumidificación).

- Tecla de encendido: Para encender y apagar el dispositivo.

- WiFi: Para encender / apagar la conexión wifi.

- Modo noche: La unidad funcionará en modo de ahorro de energía y silencioso.

- Teclas de velocidad alta / baja del ventilador: Para establecer el flujo de aire más fuerte o más bajo automáticamente.

- Función calefacción: Para comenzar a calentar la habitación.

- Función ventilador: En el modo de refrigeración o ventilador, puede seleccionar un flujo de aire alto o bajo. Pero es posible que no funcione según lo establecido en ciertas condiciones, como las condiciones contra el frío.

- Función deshumidificadora: El resto de teclas no funcionan en este modo y el ventilador funcionará a baja velocidad.

- Función de refrigeración: Para comenzar a enfriar la habitación.

- Luz indicadora de depósito de agua lleno: El dispositivo dejará de funcionar cuando el depósito de agua esté lleno y necesite ser drenado.

- Temporizador: Presione esta tecla y cuando la luz del temporizador parpadee, presione las teclas arriba o abajo para seleccionar el tiempo requerido, de 1 a 24 horas.

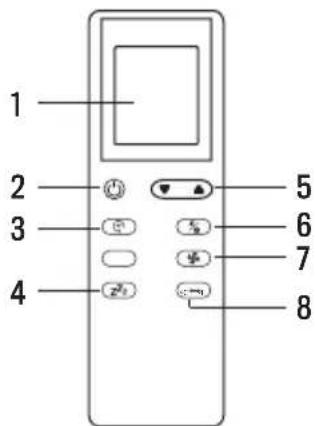

MANDO A DISTANCIA

1. Pantalla

2. Botón de encendido

3. Temporizador

4. Modo noche

5. Arriba / Abajo

6. Modos

7. Velocidades ventilador

8. Unidades temperatura

1 2 3 4 5 6 7 8

CONECTAR LA APP

- La aplicación CREATE HOME se encuentra disponible tanto para Android como para iOS (busque la aplicación en Google Play o App Store o escanee el código QR siguiente). Puede que existan costes adicionales dependiendo del proveedor.

- Este aparato se utiliza a través de su red doméstica. Como requisito imprescindible, debe tener una red wifi (2.4 Gh) siempre conectada a su router y la aplicación gratuita CREATE HOME.

- Le recomendamos que desconecte el aparato de la red eléctrica cuando esté fuera de casa para evitar que se ponga en marcha de manera accidental mientras esté fuera.

REQUISITOS DEL SISTEMA

• iOS 8.0 o superior.
• Android 4.1 o superior.

1. Instale la aplicación CREATE HOME y cree una cuenta de usuario.
2. Active la función wifi en los ajustes de su aparato.
3. El aparato debe estar en modo de espera (Standby).
4. Coloque el aparato a una distancia del router de 5 metros aproximadamente.
5. Mantenga pulsado el botón en el aparato unos 5 segundos. Parpadeará de manera rápida.
6. Abra la aplicación y pulse en el icono “ + ”.
7. Seleccione el menú "aire acondicionado" y siga las instrucciones de la pantalla.
8. Una vez el aparato se haya conectado de manera adecuada, se encenderá el botón 📤. Ya puede utilizar el aparato a través de la aplicación.

FUNCIONES DE PROTECCIÓN

FUNCIÓN DE PROTECCIÓN CONTRA HELADAS

En el modo de refrigeración, deshumidificación o noche, si la temperatura del tubo de escape de calor es demasiado baja, el aire acondicionado entrará automáticamente en estado de protección. Si la temperatura del tubo de escape de calor se eleva a cierta temperatura, puede volver automáticamente al funcionamiento normal.

FUNCIÓN DE PROTECCIÓN CONTRA DESBORDAMIENTO

Cuando el agua en el depósito de agua excede el nivel de advertencia, la máquina hará sonar automáticamente una alarma y la luz indicadora parpadeará. En este momento, debe mover la tubería de drenaje que conecta el dispositivo o la salida de agua a una alcantarilla u otra área de drenaje para vaciar el agua. Después de vaciar el agua, el dispositivo volverá automáticamente al estado original.

DESCONGELACIÓN AUTOMÁTICA

La máquina tiene función de descongelación automática. La descongelación se puede lograr a través de un sistema de inversión de válvula de cuatro vías.

FUNCIÓN DE PROTECCIÓN CONTRA DESBORDAMIENTO

Para aumentar la vida útil del compresor, el aire acondicionado tiene una función de protección del arranque para que el compresor descanse durante tres minutos después de haberse apagado.

INSTALACIÓN Y AJUSTE

Advertencia: Antes de usar este aire acondicionado portátil, manténgalo en posición vertical durante al menos dos horas.

- El aire acondicionado se puede mover fácilmente en la habitación. Asegúrese de que el aire acondicionado está en posición vertical y que se coloca sobre una superficie plana. No instale ni use el aire acondicionado en el baño u otros ambientes húmedos.

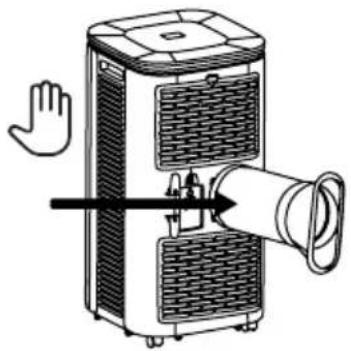

INSTALACIÓN DEL TUBO DE ESCAPE DE CALOR

1. Saque el conector externo y el tubo de escape de calor, y retire las bolsas de plástico;

2. inserte el tubo de escape de calor (el extremo de la junta de escape) en la ranura de ventilación del panel posterior (empuje hacia la izquierda) y complete el montaje.

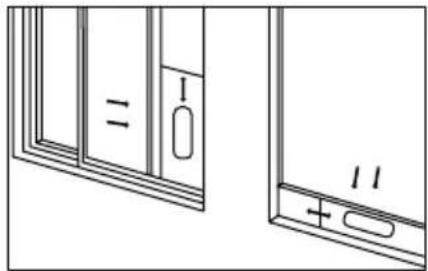

INSTALACIÓN DE LOS COMPONENTES DE LA PLACA DE SELLADO DE VENTANAS

1. Abra la ventana hasta la mitad y monte la placa de sellado en la ventana. Los componentes se pueden colocar en dirección horizontal y vertical.

2. Abra los componentes de la placa de sellado de la ventana, ajuste su distancia de apertura para que ambos extremos del la placa entren en contacto con el marco de la ventana y fijelos.

Notas: El extremo plano de las juntas del tubo de escape de calor debe encajarse en su lugar. La tubería no se puede torsionar ni tiene un giro sustancial (mayor de 45 °). Mantenga la ventilación del tubo de escape de calor sin bloquear.

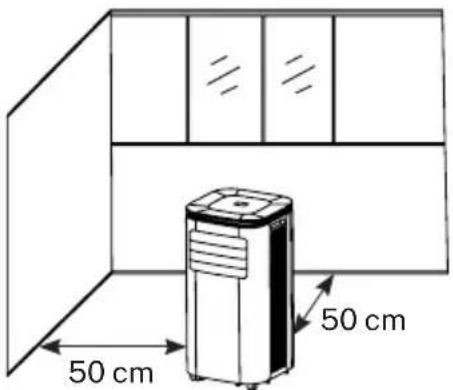

INSTALACIÓN DEL AIRE ACONDICIONADO

1. Coloque el aire acondicionado con la tubería de escape de calor y los accesorios instalados delante de la ventana, y la distancia entre el cuerpo y las paredes u otros objetos debe ser de al menos 50 cm.

50 cm 50 cm

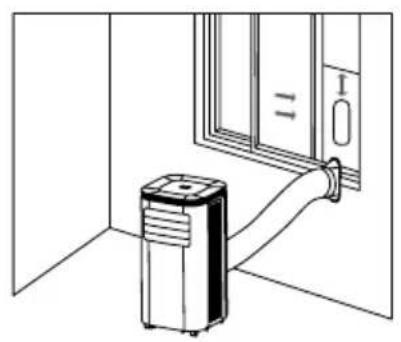

1. Extienda el tubo de escape de calor y encaje el extremo plano de las juntas del tubo en el orificio de la placa de sellado de la ventana.

Nota importante: La longitud del tubo de escape de calor debe estar entre 280 y 1500 mm, y esta longitud se basa en las especificaciones del aire acondicionado. No use tubos de extensión ni lo reemplace con otras mangueras diferentes ya que podría causar un mal funcionamiento. El tubo de escape de calor no debe estar bloqueado; de lo contrario puede causar sobrecalentamiento.

- Cuando el aire acondicionado se detiene porque el depósito de agua está lleno, apague la máquina y desconecte el enchufe.

Notas: Mueva el aparato con cuidado, para no derramar el agua del depósito de la parte inferior del aparato.

• Coloque el recipiente de agua debajo de la salida lateral detrás del aparato.
• Desenrosque la tapa de drenaje y el tapón, el agua fluirá automáticamente al recipiente.

Notas: Coloque la cubierta de drenaje y el tapón correctamente.

• Durante el drenaje, el aparato puede inclinarse ligeramente hacia atrás.
• Si el depósito de agua no puede retener toda el agua, antes de que esté lleno, tape la salida con el tapón lo antes posible para evitar que el agua se derrame.
• Cuando se descargue el agua, coloque de nuevo el tapón y apriete la cubierta de drenaje.

DRENAJE CONTINUO (OPCIONAL, SOLO APLICABLE AL MODO DESHUMIDI-FICACIÓN)

• Desenrosque la cubierta de drenaje y el tapón.
• Coloque la tubería de drenaje en la salida de agua.
• Conecte la tubería de drenaje al recipiente.

*Tubo de drenaje no incluido en SILKAIR CONNECT y SILKAIR CONNECT PRO.

MANTENIMIENTO

Antes de realizar tareas de limpieza y mantenimiento, apague la máquina y desconecte el enchufe.

1. Limpiar la superficie:

- Limpie la superficie de la máquina con un paño suave y húmedo. No use productos químicos, como benceno, alcohol, gasolina, etc. de lo contrario, la superficie del aire acondicionado se dañará o incluso toda la máquina.

1. Limpiar la pantalla del filtro:

- Si la pantalla del filtro está obstruida con polvo y se reduce la efectividad del aire acondicionado, asegúrese de limpiar la pantalla del filtro una vez cada dos semanas.

1. Limpiar el marco de la pantalla del filtro superior:

- Retire el tornillo fijado por la red del filtro EVA y la carcasa posterior, y saque la red de filtro EVA.

- Coloque la pantalla del filtro EVA en agua tibia con detergente neutro (aproximadamente a 40 °C) y séquelo a la sombra después de enjuagarlo.

ALMACENAMIENTO

• Desenrosque la cubierta de drenaje, desenchufe el tapón y descargue el agua del depósito en otros recipientes o incline directamente el aparato para descargar el agua en otros recipientes.
• Encienda la máquina, ajustela al modo de refrigeración con poco flujo de aire y mantenga este estado hasta que la tubería de drenaje esté seca, para mantener el interior del aparato seco y evitar que se enmohezca.
• Apague la máquina, desenchufe el cable de alimentación y enrolle el cable alrededor del poste de envoltura; instale el tapón y la tapa de drenaje.
• Retire el tubo de drenaje y guárdelo correctamente.
• Cubra el aire acondicionado con una bolsa de plástico. Póngalo en un lugar seco, manténgalo fuera del alcance de los niños y tome medidas para controlar el polvo.
• Retire las pilas del mando a distancia y guárdelas adecuadamente.

Nota: Asegúrese de colocar el aire acondicionado en un lugar seco y guarde todos los componentes de la máquina correctamente.

No repare ni desmonte el aire acondicionado usted mismo. La reparación no cualificada supondrá el incumplimiento de la garantía y puede causar daños a los usuarios o sus propiedades.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El aire acondicionado no funciona.	No hay electricidad	Enciéndalo después de conectarlo a un enchufe con electricidad.
	El indicador de desbordamiento muestra "FL".	Descargue el agua interior.
	La temperatura ambiente es demasiado baja o demasiado alta.	Se recomienda utilizar la máquina a una temperatura de 7-35°C (44-95°F).
	En modo de refrigeración, la temperatura ambiente es inferior a la temperatura establecida; en modo calefacción, la temperatura ambiente es más alta que la temperatura establecida.	Cambie la temperatura establecida.
	En el modo de deshumidificación, la temperatura ambiente es baja.	La máquina se coloca en una habitación con una temperatura ambiente superior a 17°C (62°F).
El efecto refrescante no es bueno.	Hay luz solar directa. Tire de las cortinas.
	Las puertas o ventanas están abiertas; hay mucha gente; está en modo de refrigeración o hay otras fuentes de calor.	Cierre puertas y ventanas o coloque otro aire acondicionado adicional.
	La pantalla del filtro está sucia. Limpie o reemplace la pantalla del filtro.
	La entrada o salida de aire está bloqueada.	Elimine las obstrucciones.
Ruido fuerte.	El aire acondicionado no se ha colocado sobre una superficie plana.	Coloque el aire acondicionado en un lugar plano y duro (para reducir el ruido).
El compresor no funciona.	La protección contra sobre-calentamiento se activa sola.	Espere 3 minutos hasta que baje la temperatura y luego reinicie la máquina.
El mando a distancia no funciona.	La distancia entre la máquina y el mando a distancia es demasiado grande.	Acerque el mando a distancia al aire acondicionado y asegúrese de que el mando a distancia se dirige directamente hacia el receptor.
	El mando a distancia no está alinea-do con el receptor.
	Las pilas están agotadas. Reemplace las pilas.
Aparece 'E1' en la pantalla.	El sensor de temperatura de la tubería no funciona adecuadamente.	Verifique el sensor de temperatura del tubo y los circuitos relacionados.
Aparece 'E2' en la pantalla.	El sensor de temperatura ambiente no funciona adecuadamente.	Verifique el sensor de temperatura ambiente y los circuitos relacionados.

En cumplimiento de las directivas: 2012/19 / UE y 2015/863 / UE sobre la restricción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como su eliminación de residuos. El símbolo con el cubo de basura cruzado que se muestra en el paquete indica que el producto al final de su vida útil se recogerá como residuo separado. Por lo tanto, cualquier producto que haya llegado al final de su vida útil debe entregarse a centros de eliminación de residuos especializados en la recogida selectiva de equipos eléctricos y electrónicos de desecho, o devolverse al minorista al momento de comprar equipos nuevos similares, en uno para Una base. La recolección separada adecuada para la posterior puesta en marcha de los equipos enviados para ser reciclados, tratados y eliminados de una manera compatible con el medio ambiente contribuye a prevenir posibles efectos negativos sobre el medio ambiente y la salud y optimiza el reciclaje y la reutilización de los componentes que componen el aparato. La eliminación abusiva del producto por parte del usuario implica la aplicación de las sanciones administrativas de acuerdo con las leyes.
