BEDIENUNGSANLEITUNG SILKAIR CONNECT Create
Sicherheitshinweise 51
Eigenschaften 53
Teileliste 53
Bedienfeld 53
Fernbedienung 54
Verbinde die app 54
Schutzfunktionen 55
Installation und einstellung 55
Abtropfen lassen anweisungen 57
Wartung 58
Lagerung 58
Fehlerbehebung 59
NEDERLANDS
Vielen Dank, dass Sie sich für unsere Klimaanlage entschieden haben. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gerät verwenden und um den bestmöglichen Gebrauch zu gewährleisten.
Die in diesem Dokument enthaltenen Sicherheitsvorkehrungen verringern das Risiko von Tod, Körperverletzung und elektrischem Schlag, wenn sie ordnungsgemäß befolgt werden. Bewahren Sie das Handbuch zusammen mit der vollständigen Garantiekarte, dem Kaufbeleg und der Verpackung zum späteren Nachschlagen an einem sicheren Ort auf. Geben Sie diese Anweisungen gegebenenfalls an den nächsten Besitzer des Geräts weiter. Befolgen Sie immer die grundlegenden Sicherheits- und Unfallverhütungsmaßnahmen, wenn Sie ein Elektrogerät verwenden. Wir übernehmen keine Verantwortung für die Nichteinhaltung dieser Anforderungen durch den Kunden.
SICHERHEITSHINWEISE
Grundlegende Sicherheitsvorkehrungen müssen beim Gebrauch von Elektrogeräten immer beachtet werden.
- Das in mobilen Klimaanlagen verwendete Kältemittel ist der ökologische Kohlenwasserstoff R290. Dieses Kältemittel ist geruchsneutral und im Vergleich zum alternativen Kältemittel ist R290 ein ozonfreies Kältemittel und seine Wirkung ist sehr gering.
- Lesen Sie die Anweisungen, bevor Sie das Gerät verwenden und reparieren.
• Die Zeichnungen in diesem Handbuch stimmen möglicherweise nicht mit den physischen Objekten überein. Bitte beziehen Sie sich auf physische Objekte.
- Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen.
- Das Gerät muss in einem Raum ohne ständige Zündquellen gelagert werden (z. B. offenes Feuer, Arbeitsgasgerät oder funktionierende Elektroheizung).
- Nicht stechen oder verbrennen.
- Das Gerät muss in einem Raum mit einer Fläche von mehr als 11 m² installiert, betrieben und gelagert werden.
- Halten Sie die erforderlichen Lüftungsöffnungen frei von Hindernissen.
• Die Wartung wird nur gemäß den Empfehlungen des Herstellers durchgeführt.
- Das Gerät muss an einem gut belüfteten Ort gelagert werden, dessen Raumgröße der für die Verwendung der Klimaanlage angegebenen entspricht.
- Jede Person, die mit Kältemitteln arbeitet, muss über ein gültiges Zertifikat einer von der Industrie akkreditierten Bewertungsbehörde verfügen, die ihre Befugnis zum sicheren Umgang mit Kältemitteln bestätigt.
• Die Wartung wird nur gemäß den Empfehlungen des Herstellers durchgeführt.
- Wartungs- und Reparaturarbeiten, die die Unterstützung von qualifiziertem Personal erfordern, müssen unter der Aufsicht der Person durchgeführt werden, die für die Verwendung brennbarer Kältemittel zuständig ist.
- Alle sicherheitsrelevanten Arbeitsschritte dürfen nur von sachkundigen Personen durchgeführt werden.
Hinweise: Die Klimaanlage ist nur für den Innenbereich geeignet und für andere Anwendungen nicht geeignet.
- Befolgen Sie beim Installieren der Klimaanlage die Regeln für die lokale Netzwerkverbindung und vergewissern Sie sich, dass sie ordnungsgemäß geerdet ist. Wenn Sie Fragen zur elektrischen Installation haben, befolgen Sie die Anweisungen des Herstellers und lassen Sie diese gegebenenfalls von einer Elektrofachkraft installieren.
- Stellen Sie das Gerät an einem flachen und trockenen Ort auf und halten Sie einen Abstand von mehr als 50 cm zwischen dem Gerät und den umliegenden Gegenständen oder Wänden ein.
- Vergewissern Sie sich nach der Installation der Klimaanlage, dass der Netzstecker intakt und fest in der Steckdose steckt, und verlegen Sie das Netzkabel ordnungsgemäß, um zu verhindern, dass jemand den Stecker stolpert oder abzieht.
- Stellen Sie keine Gegenstände in den Lufteinlass und -auslass der Klimaanlage. Halten Sie Lufteinlass und Luftauslass von Hindernissen fern.
- Vergewissern Sie sich bei der Installation von Abflussrohren, dass diese korrekt angeschlossen und nicht verformt oder verbogen sind.
- Ziehen Sie beim Einstellen der oberen und unteren Luftauslassführungen vorsichtig mit den Händen daran, um Beschädigungen zu vermeiden.
- Stellen Sie sicher, dass die Maschine aufrecht steht, wenn Sie sie bewegen.
• Die Maschine muss von Benzin, brennbaren Gasen, Ofen und anderen Wärmequellen ferngehalten werden.
- Zerlegen, überprüfen und modifizieren Sie die Maschine nicht willkürlich, da dies zu einer Fehlfunktion der Maschine führen oder sogar Personen und Sachschäden verursachen kann. Bitten Sie den Hersteller oder den Fachmann, die Maschine zu reparieren, um Risiken zu vermeiden, wenn eine Störung auftritt.
- Installieren oder verwenden Sie die Klimaanlage nicht im Badezimmer oder in anderen feuchten Umgebungen.
- Ziehen Sie nicht am Stecker, um die Maschine auszuschalten.
- Stellen Sie keine Tassen oder andere Gegenstände auf das Gerät, um Unfälle durch Wasser oder andere Flüssigkeiten zu vermeiden.
- Verwenden Sie keine Aerosole, Insektizide oder andere brennbare Substanzen in der Nähe der Klimaanlage.
- Reinigen oder waschen Sie die Klimaanlage nicht mit chemischen Lösungsmitteln wie Benzin und Alkohol. Wenn Sie die Klimaanlage reinigen müssen, müssen Sie die Stromversorgung trennen und sie mit einem weichen, feuchten Tuch reinigen. Wenn das Gerät stark verschmutzt ist, reiben Sie es mit einem milden Reinigungsmittel ab.
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten verwendet werden, wenn ihnen Aufsicht oder Anweisungen zum sicheren Umgang mit dem Gerät und zum Verständnis der damit verbundenen Risiken erteilt wurden. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Risiken zu vermeiden.
- Das Gerät muss gemäß den nationalen Vorschriften für die Verkabelung installiert werden.
- Verwenden Sie Ihre Klimaanlage nicht in einem feuchten Raum, wie z. B. einem Badezimmer oder einer Wäscherei.
EIGENSCHAFTEN
• Völlig neues Aussehen, kompakte Struktur, glatte Linie, einfache und großzügige Form.
- Funktionen für Kühlung, Entfeuchtung, Luftzufuhr, Heizung und kontinuierliche Entwässerung.
• Die äußere Schnittstelle ist hoch eingestellt, um die Montage zu erleichtern und den reibungslosen Ablauf des Wärmerohrs zu gewährleisten.
• Die LED zeigt das Bedienfeld, schön und modern, mit hochwertiger Fernbedienung. Es nimmt ein bedienungsfreundliches Fernsteuerungsdesign an.
- Luftfilterkapazität
- Timer-Funktion
- Schutzfunktion für automatischen Neustart des Kompressors nach drei Minuten, eine von mehreren verfügbaren Schutzfunktionen.
• Betriebstemperaturbereich: 7-35 °C.

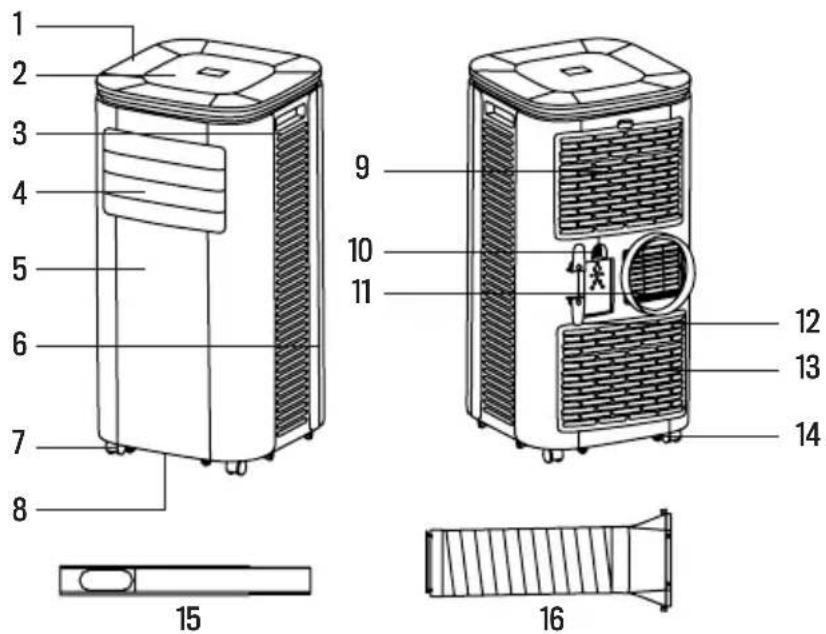

TEILELISTE
- Oberes Deck
- Bedienfeld
- Seitenkoffer
- Luftaustritt / Gitter
- Hinteres Gehäuse
- Vorderes Gehäuse
- Schwenkbare Räder
- Basis
- EVA-Filter
- Durchgehendes Ablaufloch
- Luftaustritt
- Kabelhalter
- CON-Filter
- Loch ablassen
- Fensterdichtungsplatte
- Abgasrohr erwärmen

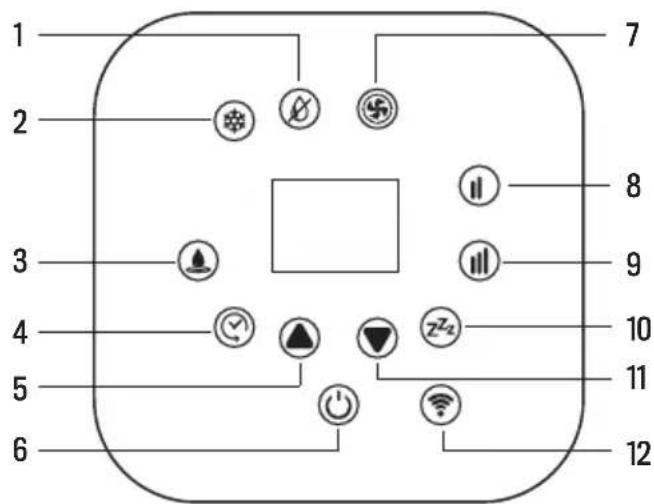

BEDIENFELD
- Entfeuchtungsfunktion
- Kühlfunktion
- Kontrollleuchte für Wassertank voll
- Timer
- Oben
- An aus
- Lüfterfunktion
- Niedrige Lüftergeschwindigkeit
- Hohe Lüftergeschwindigkeit
- Nachtfunktion
- Nieder
- W-lan
Wenn Sie das Gerät zum ersten Mal einschalten, hören Sie eine kurze Musik. Dann wechselt das Gerät in den Standby-Modus.
- Auf-/Ab-Tasten: Zum Ändern der Temperatur- und Zeiteinstellungen. (Die Temperatur kann im Entfeuchtungsmodus nicht eingestellt werden).
- Ein-/Ausschalter: Ein- und Ausschalten des Geräts.
- Wifi: Ein-/ Ausschalten der Wi-Fi-Verbindung
- Nachtmodus: Das Gerät arbeitet energiesparend und leise.
- Tasten für hohe / niedrige Lüftergeschwindigkeit: Automatische Einstellung des stärksten oder niedrigsten Luftstroms.
• Heizfunktion: Den Raum heizen.
- Lüfterfunktion: Im Kühl- oder Lüftermodus können Sie einen hohen oder niedrigen Luftstrom auswählen. Unter bestimmten Bedingungen, z. B. bei Kälte, funktioniert es jedoch möglicherweise nicht wie vorgesehen.
- Entfeuchtungsfunktion: Die restlichen Tasten funktionieren in diesem Modus nicht und der Lüfter läuft mit niedriger Geschwindigkeit.
- Kühlfunktion: Um den Raum zu kühlen.
- Wassertank-Anzeigelampe voll: Das Gerät funktioniert nicht mehr, wenn der Wassertank voll ist und entleert werden muss.
- Timer: Drücken Sie diese Taste. Wenn die Timer-Anzeige blinkt, drücken Sie die Aufwärts- oder Abwärtstaste, um die gewünschte Zeit von 1 bis 24 Stunden auszuwählen.

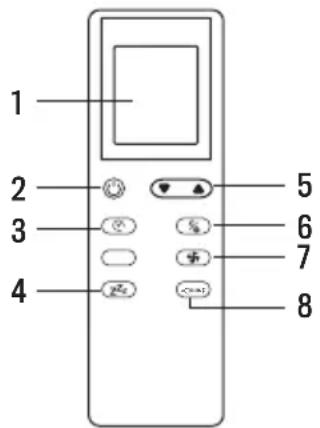

FERNBEDIENUNG
- Bildschirm
- Ein / Aus
- Timer
- Nachtmodus
- Hoch / runter
- Modi
- Lüfterdrehzahl
- Temperatureinheiten
VERBINDE DIE APP
- Die CREATE HOME-Anwendung ist sowohl für Android als auch für iOS verfügbar (suchen Sie nach der Anwendung in Google Play oder im App Store oder scannen Sie den folgenden QR-Code). Je nach Anbieter können zusätzliche Kosten anfallen.
- Dieses Gerät wird über Ihr Heimnetzwerk verwendet. Als Grundvoraussetzung müssen Sie ein Wi-Fi-Netzwerk (2.4 Gh) haben, das immer mit Ihrem Router und der kostenlosen Anwendung CREATE HOME verbunden ist.
- Wir empfehlen, das Gerät von der Stromversorgung zu trennen, wenn Sie nicht zu Hause sind, um ein versehentliches Starten während Ihrer Abwesenheit zu verhindern.
SYSTEMVORAUSSETZUNGEN
- iOS 8.0 oder höher.
- Android 4.1 oder höher.
SO STELLEN SIE EINE VERBINDUNG ZUR APP HER
- Installieren Sie die Anwendung CREATE HOME und erstellen Sie ein Benutzerkonto.
- Das Gerät muss sich im Standby-Modus befinden.
- Aktivieren Sie die WLAN-Funktion in den Einstellungen Ihres Geräts.
- Stellen Sie das Gerät in einem Abstand von ca. 5 Metern zum Router auf.
- Halten Sie die Taste in a 5 Sekunden lang gedrückt. Es wird schnell blinken.
- Öffnen Sie die Anwendung und klicken Sie auf das Symbol “+”.
- Wählen Sie das Menü "Klimaanlage" und folgen Sie den Anweisungen auf dem Bildschirm.
- Sobald das Gerät richtig angeschlossen wurde, leuchtet die Taste auf. Sie können das Gerät jetzt über die Anwendung verwenden.
SCHUTZFUNKTIONEN
FROSTSCHUTZFUNKTION
Wenn im Kühl-, Entfeuchtungs- oder Nachtmodus die Temperatur des Wärmeabzugsrohrs zu niedrig ist, wechselt die Klimaanlage automatisch in den Schutzzustand. Wenn die Temperatur des Wärmeabzugsrohrs auf eine bestimmte Temperatur ansteigt, kann es automatisch zum normalen Betrieb zurückkehren.
ÜBERLAUFSCHUTZFUNKTION
Wenn das Wasser im Wassertank den Warnpegel überschreitet, gibt die Maschine automatisch einen Alarm aus und die Anzeigelampe blinkt. Zu diesem Zeitpunkt müssen Sie das Abflussrohr, das das Gerät oder den Wasserauslass mit einem Abwasserkanal oder einem anderen Abflussbereich verbindet, bewegen, um das Wasser zu entleeren. Nach dem Entleeren des Wassers kehrt das Gerät automatisch in den ursprünglichen Zustand zurück.
AUTOMATISCHES ABTAUEN
Die Maschine verfügt über eine automatische Abtaufunktion. Das Abtauen kann über ein Vierwegeventil-Umkehrsystem erfolgen.
ÜBERLAUFSCHUTZFUNKTION
Um die Lebensdauer des Kompressors zu verlängern, verfügt die Klimaanlage nach dem Ausschalten des Kompressors über eine Startverzögerungsschutzfunktion von 3 Minuten.
INSTALLATION UND EINSTELLUNG
Warnung: Halten Sie das tragbare Klimagerät mindestens zwei Stunden lang aufrecht, bevor Sie es verwenden.

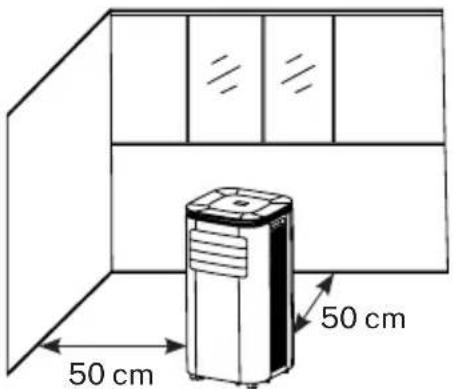

- Die Klimaanlage kann problemlos in den Raum verlegt werden. Stellen Sie sicher, dass die Klimaanlage aufrecht steht und auf einer ebenen Fläche steht. Installieren oder verwenden Sie die Klimaanlage nicht im Badezimmer oder in anderen feuchten Umgebungen.
-

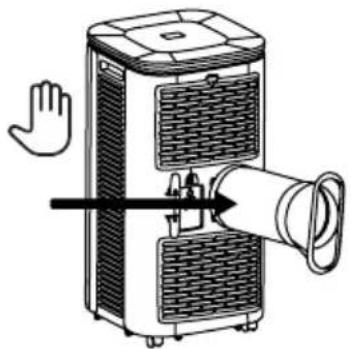

Entfernen Sie den externen Stecker und das Wärmeabzugsrohr und entfernen Sie die Plastiktüten.
-
Führen Sie das Wärmeabzugsrohr (das Ende der Abgasdichtung) in den Lüftungsschlitz auf der Rückseite ein (drücken Sie nach links) und vervollständigen Sie die Montage.
EINBAU VON BAUTEILEN DER FENSTERDICHTUNGSPLATTE

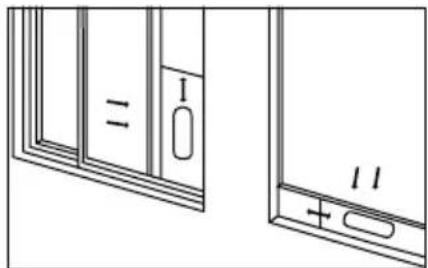

- Öffnen Sie das Fenster zur Hälfte und montieren Sie die Dichtungsplatte am Fenster. Die Komponenten können in horizontaler und vertikaler Richtung platziert werden.
- Öffnen Sie die Komponenten der Fensterdichtungsplatte, stellen Sie den Öffnungsabstand so ein, dass beide Enden der Platte mit dem Fensterrahmen in Kontakt kommen, und befestigen Sie sie.
Hinweise: Das flache Ende der Wärmeabzugsrohrverbindungen muss einrasten. Das Rohr kann nicht verdreht werden oder hat eine erhebliche Drehung (größer als 45°). Lassen Sie die Abluftöffnung nicht blockiert.

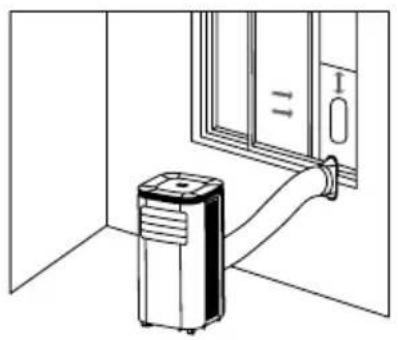

- Stellen Sie das Klimagerät mit dem Wärmeabzugsrohr und dem Zubehör vor das Fenster. Der Abstand zwischen dem Gehäuse und den Wänden oder anderen Gegenständen sollte mindestens 50 cm betragen.
- Ziehen Sie das Wärmeabzugsrohr heraus und stecken Sie das flache Ende der Rohrdichtungen in das Loch in der Fensterdichtungsplatte.
Wichtiger Hinweis: Die Länge des Wärmeabzugsrohrs muss zwischen 280 und 1500 mm liegen. Diese Länge basiert auf den Spezifikationen der Klimaanlage. Keine Verlängerungsrohre verwenden oder durch andere Schläuche ersetzen, da dies zu Fehlfunktionen führen kann. Das Wärmeabzugsrohr darf nicht blockiert werden. Andernfalls kann es zu einer Überhitzung kommen.
- Wenn die Klimaanlage stoppt, weil der Wassertank voll ist, schalten Sie die Maschine aus und ziehen Sie den Netzstecker.
Hinweise: Bewegen Sie das Gerät vorsichtig, damit kein Wasser aus dem Tank auf den Boden des Geräts gelangt.
- Stellen Sie den Wasserbehälter unter den seitlichen Auslass hinter dem Gerät.
- Schrauben Sie den Abflussdeckel ab und ziehen Sie den Stopfen heraus. Das Wasser fließt automatisch in den Behälter.
Hinweise: Bringen Sie die Ablaufabdeckung an und verschließen Sie sie ordnungsgemäß.
- Während der Entwässerung kann sich das Gerät leicht zurücklehnen.
- Wenn der Wassertank nicht das gesamte Wasser zurückhalten kann, bevor es voll ist verschließen Sie den Auslass so bald wie möglich mit der Kappe, um zu verhindern, dass Wasser verschüttet wird.
- Wenn das Wasser abgelassen ist, setzen Sie den Wasserdeckel wieder auf und ziehen Sie die Ablaufabdeckung fest.

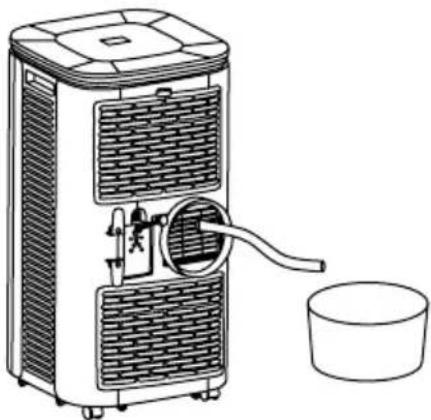

KONTINUIERLICHE ENTWÄSSERUNG (OPTIONAL) (GILT NUR FÜR DEN ENTFEUCHTUNGSMODUS)
- Schrauben Sie den Ablaufdeckel ab und ziehen Sie den Wasserstecker heraus.
- Setzen Sie das Abflussrohr in den Wasserauslass.
- Schließen Sie das Abflussrohr an den Behälter an.
* Abflussrohr nicht in SILKAIR CONNECT und CONNECT PRO enthalten.
WARTUNG
Schalten Sie die Maschine aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung und Wartung beginnen.
- Reinigen Sie die Oberfläche:
- Reinigen Sie die Oberfläche der Maschine mit einem weichen, feuchten Tuch. Verwenden Sie keine Chemikalien wie Benzin, Alkohol, Benzin usw. Andernfalls wird die Oberfläche der Klimaanlage oder sogar die gesamte Maschine beschädigt.
- Reinigen Sie das Filtersieb:
- Wenn das Filtersieb durch Staub verstopft ist und die Wirksamkeit der Klimaanlage abnimmt, reinigen Sie das Filtersieb unbedingt alle zwei Wochen.
- Reinigen Sie den oberen Filterrahmen:
- Entfernen Sie die Schraube, die am EVA-Filternetz und an der hinteren Abdeckung befestigt ist, und entfernen Sie das EVA-Filternetz.
- Legen Sie das EVA-Filtersieb in warmes Wasser mit neutralem Reinigungsmittel (ca. 40 °C) und nach dem Spülen im Schatten trocknen.
LAGERUNG
- Schrauben Sie den Abflussdeckel ab, ziehen Sie den Verschluss ab und füllen Sie das Wasser aus dem Tank in andere Behälter oder kippen Sie das Gerät direkt, um das Wasser in andere Behälter abzulassen.
- Schalten Sie die Maschine ein, schalten Sie sie in den Kühlmodus mit geringem Luftstrom und halten Sie diesen Zustand aufrecht, bis das Abflussrohr trocken ist, damit das Innere des Geräts trocken bleibt und es nicht schimmelt.
- Schalten Sie die Maschine aus, ziehen Sie den Netzstecker und wickeln Sie das Kabel um den Wickelpfosten. Installieren Sie die Verschlussschraube und Ablasskappe.
- Entfernen Sie den Abflussschlauch und lagern Sie ihn ordnungsgemäß.
- Decken Sie die Klimaanlage mit einer Plastiktüte ab. Stellen Sie es an einem trockenen Ort auf, bewahren Sie es für Kinder unzugänglich auf und ergreifen Sie Maßnahmen zur Staubbekämpfung.
- Entfernen Sie die Batterien aus der Fernbedienung und lagern Sie sie ordnungsgemäß.
Hinweis: Stellen Sie die Klimaanlage an einem trockenen Ort auf und lagern Sie alle Maschinenkomponenten ordnungsgemäß.
Reparieren oder zerlegen Sie die Klimaanlage nicht selbst. Eine unqualifizierte Reparatur führt zu einer Verletzung der Garantie und kann den Benutzern oder deren Eigenschaften Schaden zufügen.
PROBLEM MÖGLICHE URSACHE LÖSUNG
| Die Klimaanlage funktioniert nicht. | Kein Strom | Schalten Sie es ein, nachdem Sie es an eine Steckdose angeschlossen haben. |
| Die Überlaufanzeige zeigt "FL". Innenwasser ablassen. |
| Die Umgebungstemperatur ist zu niedrig oder zu hoch. | Es wird empfohlen, das Gerät bei einer Temperatur von 7-35 °C zu betreiben °C (44-95 °F). |
| Im Kühlmodus ist die Umgebungstemperatur niedriger als die eingestellte Temperatur. Im Heizmodus ist die Umgebungstemperatur höher als die eingestellte Temperatur. | Ändern Sie die eingestellte Temperatur. |
| Im Entfeuchtungsmodus ist die Umgebungstemperatur niedrig. | Das Gerät wird in einem Raum mit einer Umgebungstemperatur über 17 °C aufgestellt °C (62 °F). |
| Die Kühlwirkung ist nicht gut. | Es gibt direktes Sonnenlicht. Vorhänge zuziehen. |
| Die Türen oder Fenster sind offen; es gibt viele leute; Es befindet sich im Kühlmodus oder es gibt andere Wärmequellen. | Schließen Sie Türen und Fenster oder installieren Sie eine weitere Klimaanlage. |
| Das Filtersieb ist verschmutzt. Filtersieb reinigen oder ersetzen. |
| Der Lufteinlass oder -auslass ist blockiert. | Hindernisse beseitigen. |
| Lautes Geräusch | Die Klimaanlage wurde nicht auf eine ebene Fläche gestellt. | Stellen Sie die Klimaanlage an einem flachen und harten Ort auf (um Geräusche zu reduzieren). |
| Der Kompressor funktioniert nicht. | Der Überhitzungsschutz ist allein aktiviert. | Warten Sie 3 Minuten, bis die Temperatur gefallen ist, und starten Sie dann die Maschine neu. |
| Die Fernbedienung funktioniert nicht. | Der Abstand zwischen der Maschine und der Fernbedienung ist zu groß. | Bewegen Sie die Fernbedienung näher an die Klimaanlage und achten Sie darauf, dass die Fernbedienung direkt auf den Empfänger gerichtet ist. |
| Die Fernbedienung ist nicht auf den Empfänger ausgerichtet. |
| Die Batterien sind leer. Ersetzen Sie die Batterien. |
| Auf dem Bildschirm erscheint 'E1'. | Rohrleitungstemperaturfühler funktioniert nicht richtig. | Überprüfen Sie den Rohrtemperatursensor und die zugehörigen Schaltkreise. |
| Auf dem Bildschirm erscheint 'E2'. | Der Raumtemperaturfühler funktioniert nicht richtig. | Überprüfen Sie den Umgebungstemperatursensor und die zugehörigen Schaltkreise. |
In Übereinstimmung mit den Richtlinien: 2012/19 / EU und 2015/863 / EU über die Beschränkung der Verwendung gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie deren Abfallentsorgung. Das Symbol mit der gekreuzten Mülltonne auf der Verpackung zeigt an, dass das Produkt am Ende seiner Nutzungsdauer als separater Abfall gesammelt wird. Daher muss jedes Produkt, das das Ende seiner Nutzungsdauer erreicht hat, an spezialisierte Abfallentsorgungszentren zur selektiven Sammlung von elektrischen und elektronischen Abfallgeräten geliefert oder beim Kauf ähnlicher neuer Geräte an den Einzelhändler zurückgegeben werden für eine Basis. Die ordnungsgemäße getrennte Sammlung für die spätere Inbetriebnahme von Geräten, die zum umwelt freundlichen Recycling, zur Behandlung und Entsorgung versandt werden, trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und das Recycling und die Wiederverwendung zu optimieren die Komponenten, aus denen das Gerät besteht. . Die missbräuchliche Beseitigung des Produkts durch den Benutzer impliziert die Anwendung von Verwaltungssanktionen in Übereinstimmung mit den Gesetzen.
