INSTRUKCJA OBSŁUGI SILKAIR CONNECT Create

Instrukcje bezpieczeństwa 69

Funkcje 71

Lista części 71

Panel sterowania 71

Zdalne sterowanie 72

Połącz aplikację 72

Funkcje ochronne 73

Instalacja i regulacja 73

Instrukcje dotyczące drenażu 75

Konserwacja 76

Przechowywanie 76

Rozwiązywanie problemów 77

Dziękujemy za wybranie naszego klimatyzatora. Przed rozpoczęciem korzystania z urządzenia oraz w celu zapewnienia jego najlepszego użytkowania należy uważnie przeczytać niniejszą instrukcję.

Środki ostrożności zawarte w tym dokumencie zmniejszają ryzyko śmierci, obrażeń i porażenia prądem, jeśli są właściwie przestrzegane. Instrukcję należy przechowywać w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości, wraz z pełną kartą gwarancyjną, dowodem zakupu i pakietem. Jeśli ma to zastosowanie, należy przekazać niniejszą instrukcję następnemu właścicielowi urządzenia. Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych środków ostrożności i środków zapobiegania wypadkom. Nie ponosimy żadnej odpowiedzialności za nieprzestrzeganie tych wymagań przez klienta.

INSTRUKCJE BEZPIECZEŃSTWA

Podczas korzystania z dowolnego urządzenia elektrycznego należy zawsze przestrzegać podstawowych środków ostrożności.

- Czynnikiem chłodniczym używanym w klimatyzatorach przenośnych jest ekologiczny węglowodór R290. Ten czynnik chłodniczy jest bezwonny, aw porównaniu z alternatywnym czynnikiem chłodniczym R290 jest czynnikiem chłodniczym pozbawionym ozonu, a jego działanie jest bardzo niskie.

- Przeczytaj instrukcję przed użyciem i naprawą.

- Rysunki zawarte w tej instrukcji mogą różnić się od fizycznych obiektów. Proszę odnieść się do obiektów fizycznych.

- Nie należy używać środków przyspieszających rozmrażanie lub czyszczenia innych niż zalecane przez producenta.

- Urządzenie należy przechowywać w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty ogień, pracujące urządzenie gazowe lub działający grzejnik elektryczny)

- Nie przekłuwać ani nie spalać.

- Należy pamiętać, że gazy mogą nie pachnieć.

- Urządzenie powinno być zainstalowane, obsługiwane i przechowywane w pomieszczeniu o powierzchni większej niż 11 m².

- Zadbaj o to, aby wymagane otwory wentylacyjne były wolne od przeszkód.

- Urządzenie powinno być przechowywane w dobrze wentylowanym miejscu, o wielkości odpowiadającej rozmiarowi przewidzianemu dla użytkowania klimatyzatora.

- Każdy, kto jest zaangażowany w pracę z czynnikami chłodniczymi, musi posiadać aktualny ważny certyfikat wydany przez akredytowany w branży organ oceniający, upoważniający do bezpiecznego obchodzenia się z czynnikami chłodniczymi.

- Konserwacja będzie wykonywana tylko zgodnie z zaleceniami producenta.

- Konserwacja i naprawy wymagające pomocy wykwalifikowanego personelu powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie stosowania łatwopalnych czynników chłodniczych.

- Wszystkie procedury robocze, które mają wpływ na środki bezpieczeństwa, mogą być wykonywane wyłącznie przez kompetentne osoby.

Uwagi: Klimatyzator nadaje się tylko do użytku w pomieszczeniach i nie nadaje się do innych zastosowań.

- Podczas instalacji klimatyzatora należy przestrzegać lokalnych zasad dotyczących połączeń z siecią i upewnić się, że jest on prawidłowo uziemiony. Jeśli masz jakiekolwiek pytania dotyczące instalacji elektrycznej, postępuj zgodnie z instrukcjami producenta i, jeśli to konieczne, zleć instalację profesjonalnemu elektrykowi.

- Umieść maszynę w płaskim i suchym miejscu i zachowaj odległość ponad 50 cm między maszyną a otaczającymi przedmiotami lub ścianami.

- Po zainstalowaniu klimatyzatorą upewnij się, że wtyczka zasilania jest nienaruszona i mocno włozona do gniazdka, a następnie ułoż przewód zasilający w sposób uporządkowany, aby nikt się nie potknął lub nie wyciągnął wtyczki.

- Nie umieszczaj żadnych przedmiotów we wlocie i wylocie powietrza z klimatyzatora. Nie blokować wlotu i wylotu powietrza.

- Podczas montażu rur spustowych upewnij się, że są one prawidłowo podłączone i nie są załamane ani załamane.

- Regulując górne i dolne prowadnice wylotu powietrza, delikatnie pociągnij je rękami, aby ich nie uszkodzić.

- Podczas przenoszenia maszyny upewnij się, że znajduje się w pozycji pionowej.

- Urządzenie należy trzymać z dala od benzyny, łatwopalnego gazu, pieców i innych źródeł ciepła.

- Nie należy samowolnie demontować, sprawdzać i modyfikować maszyny, w przeciwnym razie może to doprowadzić do awarji maszyny, a nawet szkód dla ludzi i mienia. Aby uniknąć zagrożeń, jeśli w maszynie wystąpi awaria, poproś producenta lub specjalistów o jej naprawę.

- Nie instaluj ani nie używaj klimatyzatora w łazienice lub w innych wilgotnych miejscach.

- Nie wyciągaj wtyczki, aby wyłączyć urządzenie.

- Nie stawiaj filiżanek ani innych przedmiotów na urządzeniu, aby uniknąć wypadków spowodowanych wodą lub innymi płynami.

- W pobliżu klimatyzatora nie należy używać aerozoli, środków owadobójczych ani innych łatwopalnych substancji.

- Nie czyść ani nie myj klimatyzatora rozpuszczalnikami chemicznymi, takimi jak benzyna i alkohol. Kiedy zachodzi potrzeba wyczyszczenia klimatyzatora, należy odłączyć zasilacz i wytrzeć miękką, na wpół wilgotną szmatką. Jeśli maszyna jest bardzo brudna, wyszoruj ją łagodnym detergentem.

- Urządzenie może być używane przez dzieci od 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, jeśli są pod nadzorem lub zostały poinstruowane, jak bezpiecznie używać urządzenia i rozumieją związane z tym ryzyko. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć ryzyka.

- Urządzenie należy zainstalować zgodnie z krajowymi przepisami dotyczącymi okablowania.

- Nie używaj klimatyzatora w wilgotnym pomieszczeniu, takim jak łazienka lub pralnia.

FUNKCJE

• Całkowicie nowy wygląd, zwarta konstrukcja, gładka linia i prosty kształt.
• Funkcje chłodzenia, osuszania, nawiewu, ogrzewania i ciągłego opróżniania.
• Zewnętrzny interfejs jest ustawiony wysoko, aby ułatwić montaż i utrzymać płynny przepływ rurki cieplnej.
• Dioda LED pokazuje piękny i nowoczesny panel sterowania z wysokiej jakości pilotem. Przyjmuje łatwy w obsłudze projekt zdalnego sterowania.
• Wydajność filtracji powietrza.
• Funkcja timera.
• Funkcja ochronna automatycznego restartu sprężarki po trzech minutach, jedna z kilku dostępnych funkcji zabezpieczających.
  • Zakres temperatury pracy: 7-35 °C.

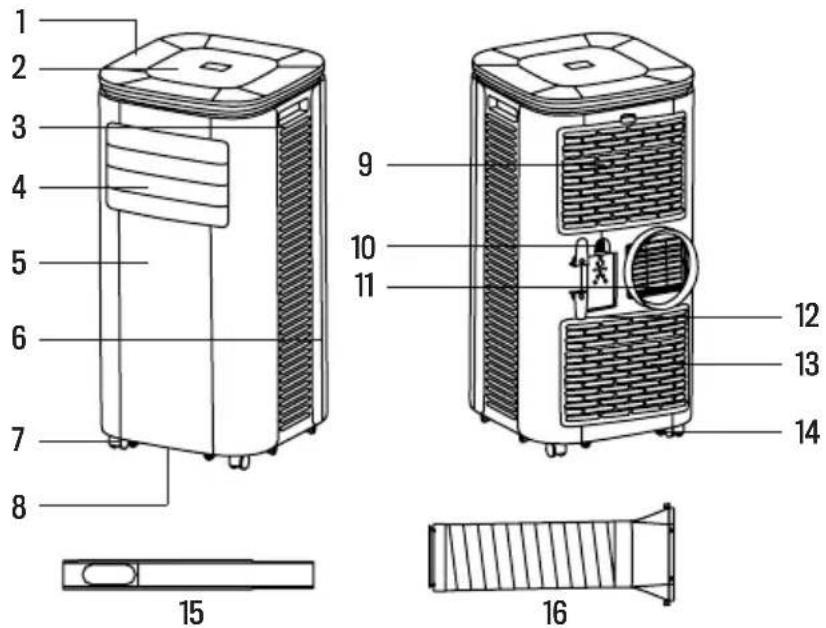

LISTA CZEŚCI

1. Górny pokład
2. Panel sterowania
3. Boczna powłoka
4. Wylot powietrza / kratka
5. Etui na tył
6. Obudowa przednia
7. Obrotowe koła
8. Baza
9. Filtr EVA
10. Ciągły otwór spustowy
11. Odpowietrznik
12. Zaczepy do opasek kablowych
13. Filtr CON
14. Odplyw
15. Płyta uszczelniająca okno
16. Ciepła rura wydechowa

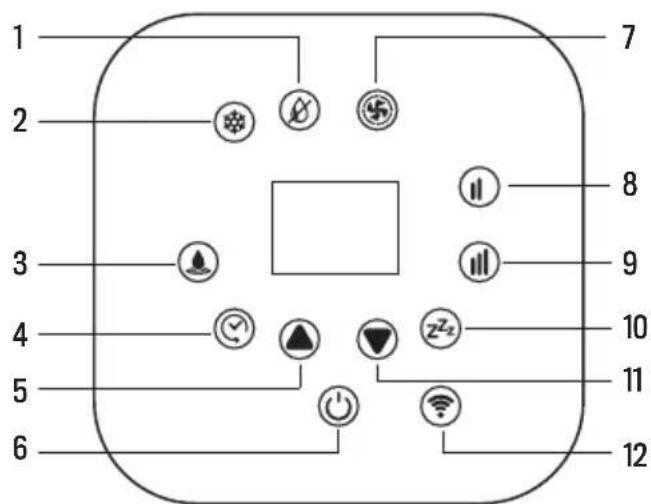

PANEL STEROWANIA

1. Funkcja osuszania
2. Funkcja chłodzenia
3. Kontrolka pełnego zbiornika na wodę
4. Regulator czasowy
5. W góre
6. Włącz wyłącz
7. Funkcja wentylatora
8. Niska prędkość wentylatora
9. Wysoka prędkość wentylatora
10. Funkcja nocna
11. Na dół
12. Wi-Fi

1 2 3 4 5 6 7 8 9 10 11 12

Gdy urządzenie jest włączane po raz pierwszy, usłyszysz krótki dźwięk włączenia. Następnie urządzenie przejdzie w stan czuwania.

• Klawisze góra / dół: Zmiana ustawień temperatury i czasu. (Temperatury nie można ustawić w trybie osuszania.)
• Przycisk zasilania: Włączanie i wyłączanie urządzenia.
• WiFi: Aby włączyć / wyłączyć połączenie Wi-Fi.
• Tryb nocny: Urządzenie będzie działać w trybie cichym i oszczędzającym energię.
• Klawisze wysokiej /niskiej prędkości wentylatora: Aby automatycznie ustawić najsilniejszy lub najniższy przepływ powietrza.
• Funkcja grzania: Aby rozpocząć ogrzewanie pomieszczenia.
• Funkcja wentylatora: W trybie chłodzenia lub wentylatora można wybrać wysoki lub niski przepływ powietrza. Ale może nie działać zgodnie z przeznaczeniem w pewnych warunkach, takich jak zimna pogoda.
• Funkcja osuszania: Wszystkie inne klawisze nie działają w tym trybie i wentylator będzie pracował na niskich obrotach.
• Funkcja chłodzenia: Aby rozpocząć chłodzenie pomieszczenia.
• Kontrolka pełnego zbiornika na wodę: Urządzenie przestanie działać, gdy zbiornik na wodę będzie pełny i trzeba będzie go opróżnić.
• Regulator czasowy: Naciśnij ten klawisz, a gdy kontrolka timera zacznie migać, naciśnij klawisze w góre lub w dół, aby wybrać wymagany czas, od 1 do 24 godzin.

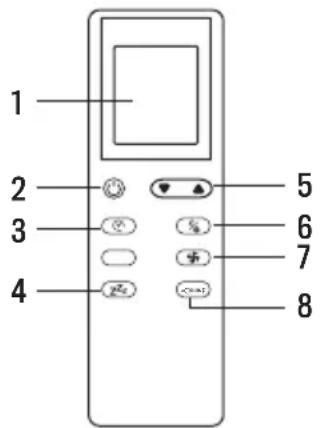

ZDALNE STEROWANIE

1. Ekran
2. Przycisk zasilania
3. Regulator czasowy
4. Tryb nocny
5. W góre i w dół
6. Tryby
7. Prędkości wentylatora
8. Jednostki temperatury

1 2 3 4 5 6 7 8

POŁĄCZ APLIKACJĘ

• Aplikacja CREATE HOME jest dostępna zarówno na Androida, jak i iOS (wyszukaj aplikację w Google Play lub App Store lub zeskanuj poniższy kod QR). W zależności od dostawcy mogą obowiązywać dodatkowe koszty.
• To urządzenie jest używane za pośrednictwem sieci domowej. Zasadniczym wymaganiem jest posiadanie sieci Wi-Fi (2.4 Gh) zawsze podłączonej do routera i bezpłatnej aplikacji CRE-ATE HOME.
• Zalecamy odłączanie urządzenia od zasilania, gdy jesteś poza domem, aby uniknąć przypadkowego włączenia podczas nieobecności.

• iOS 8.0 lub nowszy.
• Android 4.1 lub nowszy.

JAK POŁĄCZYĆ SIĘ Z APLIKACJA

1. Zainstaluj aplikację CREATE HOME i utwórz konto użytkownika.
2. Aktywuj funkcję Wi-Fi w ustawieniach swojego urządzenia.
3. Urządzenie musi znajdować się w trybie czuwania.
4. Umieść urządzenie w odległości około 5 metrów od routera.
5. Przytrzymaj przycisk 📞 na urządzeniu przez około 5 sekund. Będzie szybko migać.
6. Otwórz aplikację i stuknij ikonę „+”.
7. Wybierz menu „klimatyzacja” i postępuj zgodnie z instrukcjami na ekranie.
8. Po prawidłowym podłączeniu urządzenia przycisk zaświeci się. 📞. Możesz teraz korzystać z urządzenia za pośrednictwem aplikacji.

FUNKCJE OCHRONNE

FUNKCJA OCHRONY PRZED ZAMARZANIEM

W trybie chłodzenia, osuszania lub trybu nocnego, jeśli temperatura rury wylotowej ciepła jest zbyt niska, klimatyzator automatycznie przejdzie w stan ochrony. Jeśli temperatura rury wydechowej ciepła wzrośnie do określonej temperatury, może ona automatycznie powrócić do normalnej pracy.

FUNKCJA OCHRONY PRZED PRZEPEŁNIENIEM

Gdy woda w zbiorniku wody przekroczy poziom ostrzegawczy, urządzenie automatycznie wyemituje alarm, a kontrolka zacznie migać. W tym momencie należy przesunąć rurę spustową łączącą urządzenie lub wylot wody do kanalizacji lub innego obszaru drenażu, aby spuścić wodę. Po opróżnieniu wody urządzenie automatycznie powróci do pierwotnego stanu.

AUTOMATYCZNE ROZMRAŻANIE

Maszyna posiada funkcję automatycznego rozmrażania. Odszranianie można przeprowadzić za pomocą czterodrogowego układu odwrócenia zaworu.

FUNKCJA OCHRONY PRZED PRZEPEŁNIENIEM

Aby wydłużyć żywotność sprężarki, klimatyzator posiada funkcję ochrony przed uruchomieniem, dzięki czemu sprężarka pozostaje w stanie spoczynku przez trzy minuty po jej wyłączeniu.

INSTALACJA I REGULACJA

Ostrzeżenie: Przed użyciem tego przenośnego klimatyzatora należy trzymać go w pozycji pionowej przez co najmniej dwie godziny.

- Klimatyzator można łatwo przenosić w pomieszczeniu. Upewnij się, że klimatyzator znajduje się w pozycji pionowej i jest umieszczony na płaskiej powierzchni. Nie instaluj ani nie używaj klimatyzatora w łazienice lub w innych wilgotnych miejscach.

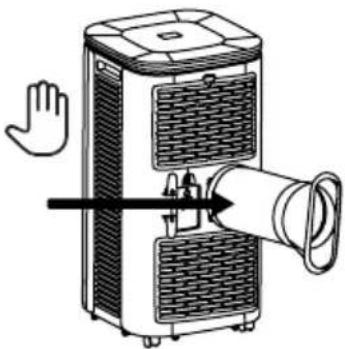

INSTALACJA RURY WYDECHOWEJ CIEPŁA

1. Wyjmij złącze zewnętrzne i rurę wydechową ciepła i usuń plastikowe torby;

2. Włożyć rurę odprowadzającą ciepło (koniec uszczelki wylotu) do szczeliny wentylacyjnej panelu tylnego (przesunąć w lewo) i zakończyć montaż.

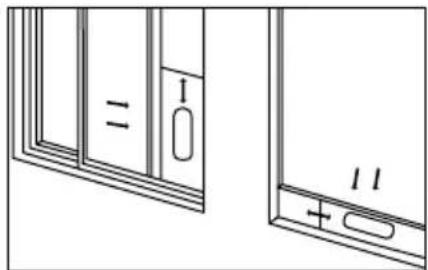

1. Otwórz okno do połowy i zamontuj na oknie płytkę uszczelniającą. Komponenty można ustawiać poziomo i pionowo.
2. Otworzyć elementy uszczelnienia okiennego, wyregulować odległość ich otwarcia tak, aby oba końca szyby stykały się z ramą okienna i zamocować.

Uwagi: Płaski koniec uszczelek rurki cieplnej powinien zatrzasnąć się na swoim miejscu. Rura nie może być skręcona ani nie ma znacznego skrętu (większego niż 45°). Pozostaw niezablokowany odpowietrznik rury odprowadzającej ciepło.

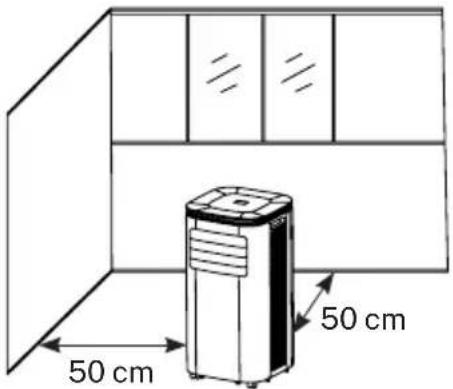

1. Klimatyzator należy ustawić z rurą odprowadzającą ciepło i osprzętem zamontowanym przed oknem, a odległość między nadwoziem a ścianami lub innymi przedmiotami powinna wynosić co najmniej 50 cm.

50 cm 50 cm

1. Wysuń rurę odprowadzającą ciepło i wsuń płaski koniec uszczelek rury w otwór w płycie uszczelniającej okno.

Ważna uwaga: Długość rury odprowadzającej ciepło musi wynosić od 280 do 1500 mm i jest to długość oparta na danych technicznych klimatyzatora. Nie używaj przedłużaczy ani nie zastępuj ich innymi różnymi wężami, ponieważ może to spowodować awarię. Rura odprowadzająca ciepło nie może być zatkana; w przeciwnym razie może to spowodować przegrzanie.

- Gdy klimatyzator zatrzyma się, ponieważ zbiornik na wodę jest pełny, wyłącz urządzenie i odłącz wtyczkę.

Uwagi: Ostrożnie przesuwać urządzenie, aby nie rozlać wody ze zbiornika na dnie urządzenia.

- Umieść pojemnik na wodę pod boczną wylewka za urządzeniem.

- Odkreć korek spustowy i korek, woda automatycznie wpłynie do pojemnika.

Uwagi: Zainstaluj prawidłowo pokrywę spustową i zatyczkę.

- Podczas opróżniania urządzenie może nieznacznie odchylić się do tyłu.

- Jeśli zbiornik na wodę nie może pomieścić całej wody, zanim będzie pełny, jak najszybciej zamknij wylot za pomocą korka, aby zapobiec rozlaniu się wody.

- Kiedy woda zostanie spuszczona, założ korek i dokreć pokrywę odpływu.

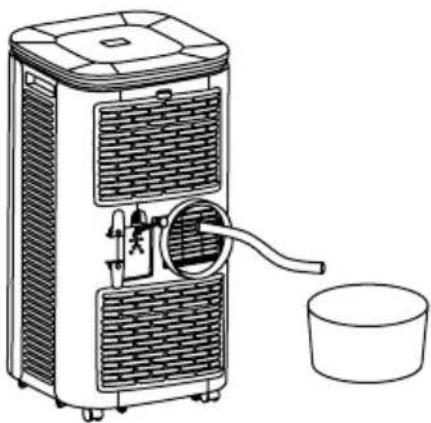

CIĄGŁY SPUST (OPCJA, DOTYCZY TYLKO TRYBU OSUSZANIA)

- Odkreć korek spustowy i korek.

- Umieść rure spustowa przy wylocie wody.

- Podłącz rure spustową do pojemnika.

* Rurka drenażowa nie zawarte w SILKAIR CONNECT i SILKAIR CONNECT PRO.

KONSERWACJA

Przed czyszczeniem i konserwacją wyłącz maszynę i odłącz wtyczkę.

1. Oczyć powierzchnię:

- Oczyć powierzchnię urządzenia miękką, wilgotną szmatką. Nie używaj środków chemicznych, takich jak benzen, alkohol, benzyna itp. W przeciwnym razie powierzchnia klimatyzatora zostanie uszkodzona, a nawet cała maszyna.

- Jeśli sito filtra jest zatkane kurzem, a skuteczność klimatyzatora jest zmniejszona, należy czyścić ekran filtra raz na dwa tygodnie.

1. Czyszczenie górnej ramy ekranu filtra:

- Odkręć śrubę zamocowaną na siatce filtrującej EVA i tylnej skorupie i wyjmij siatkę filtrującą EVA.

- Umieść sito filtra EVA w ciepłej wodzie z neutralnym detergentem (około 40 °C), a po spłukaniu wysuszyć w cieniu.

PRZECHOWYWANIE

• Odkręć pokrywę odpływu, odłącz korek i spuść wodę ze zbiornika do innych pojemników lub bezpośrednio przechyl urządzenie, aby spuścić wodę do innych pojemników.
• Włącz maszynę, ustaw ją na tryb chłodzenia z niskim przepływem powietrza i utrzymuj ten stan do wyschnięcia rury spustowej, aby wnętrze maszyny pozostało suche i nie spleśniało.
• Wyłącz maszynę, odłącz przewód zasilający i owiń go wokół słupka do owijania; założyć korek spustowy i nasadkę.
• Wyjmij rurkę spustową i przechowuj ją prawidłowo.
• Przykryj klimatyzator plastikową torbą. Umieść go w suchym miejscu, trzymaj zasięgiem dzieci i podejmij kroki w celu zwalczania kurzu.
• Wyjmij baterie z pilota i przechowuj je prawidłowo.

Uwaga: Klimatyzator należy umieścić w suchym miejscu i odpowiednio przechow wszystkie elementy maszyny.

Nie naprawiaj ani nie demontuj klimatyzatora samodzielnie. Niewykwalifikowana naprawa spowoduje naruszenie gwarancji i może spowodować szkody dla użytkowników lub ich mienia.

KŁOPOT MOŻLIWA PRZYCZYNA ROZWIĄZANIE

Klimatyzacja nie działa.	Nie ma prądu	Włącz go po podłączeniu do aktywnego gniazdka.
	Wskaźnik przepełnienia pokazuje „FL”.	Wypuść wodę wewnętrzną.
	Temperatura otoczenia jest za niska lub za wysoka.	Zaleca się używanie maszyny w temperaturze 7-35 °C (44-95 °F).
	W trybie chłodzenia temperatura otoczenia jest niższa niż temperatura ustawiona; w trybie ogrzewania temperatura w pomieszczeniu jest wyższa niż temperatura ustawiona.	Zmień ustawioną temperaturę.
	W trybie osuszania temperatura otoczenia jest niska.	Maszyna jest umieszczona w pomieszczeniu o temperaturze oto-czenia powyżej 17 °C (62 °F).
Efekt chłodzenia nie jest dobry.	Występuje bezpośrednie światło słoneczne.	Zaciągnij zasłony.
	Drzwi lub okna są otwarte; wielu ludzi; Jest w trybie chłodzenia lub istnieją inne źródła ciepła.	Zamknij drzwi i okna lub zainstaluj kolejny dodatkowy klimatyzator.
	Sito filtra jest zabrudzone. Wyczyść lub zablokowany.	wymień ekran filtra.
	Wlot lub wylot powietrza jest zablokowany.	Usuń przeszkody.
Głośny hałas.	Klimatyzator nie został umieszczony na płaskiej powierzchni.	Klimatyzator należy ustawić na płaskim i twardym miejscu (w celu zmniejszenia hałasu).
Kompresor nie działa.	Zabezpieczenie przed przegrzaniem aktywuje się samoczynnie.	Poczekaj 3 minuty, aż temperatura spadnie, a następnie uruchom ponownie urządzenie.
Pilot nie działa.	Odległość między maszyną a pilotem jest zbyt duża.	Przysuń pilota bliżej klimatyzatora i upewnij się, że jest skierowany bezpośrednio na odbiornik.
	Pilot nie jest ustawiony w jednej linii z odbiornikiem.
	Baterie są wyczerpane. Wymień baterie.
Na wyświetlaczu poja-wi się „E1”.	Czujnik temperatury rury nie działa prawidłowo.	Sprawdź czujnik temperatury rury i powiązane obwody.
Na wyświetlaczu poja-wi się „E2”.	Czujnik temperatury w pomieszczeniu nie działa prawidłowo.	Sprawdź czujnik temperatury otoczenia i powiązane obwody.

Zgodnie z dyrektywami: 2012/19 / UE i 2015/863 / UE w sprawie ograniczenia stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym, a także ich usuwania. Symbol z przekreślonym pojemnikiem na śmieci pokazany na opakowaniu oznacza, że produkt pod koniec okresu użytkowania będzie zbierany jako osobny odpad. Dlatego każdy produkt, który osiągnął koniec okresu użytkowania, musi zostać dostarczony do wyspecjalizowanych centrów usuwania odpadów w celu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego lub zwrócony do sprzedawcy przy zakupie podobnego nowego sprzętu, w jednym dla jednej bazy. Właściwa selektywna zbiórka w celu późniejszego uruchomienia sprzętu przeznaczonego do recyklingu, obróbki i utylizacji w sposób przyjazny dla środowiska pomaga zapobiegać potencjalnym negatywnym skutkom dla środowiska i zdrowia oraz optymalizuje recykling i ponowne użycie elementy składające się na urządzenie. Niewłaściwe usunięcie produktu przez użytkownika oznacza nałożenie sankcji administracyjnych zgodnie z prawem.
