MANUALE UTENTE SILKAIR CONNECT Create

Istruzioni di sicurezza 42

Lineamenti 44

Elenco delle parti 44

Pannello di controllo 44

Telecomando 45

Connetti l'app 45

Funzioni di protezione 46

Installazione e regolazione 46

Istruzioni di scarico 48

Manutenzione 49

Immagazzinamento 49

Risoluzione dei problemi 50

DEUTSCH

Grazie per aver scelto il nostro climatizzatore. Prima di utilizzare il dispositivo e per garantire il miglior utilizzo, leggere attentamente queste istruzioni.

Le precauzioni di sicurezza incluse in questo documento riducono il rischio di morte, lesioni e scosse elettriche se seguite correttamente. Conservare il manuale in un luogo sicuro per riferimenti futuri, insieme alla scheda di garanzia completa, alla ricevuta di acquisto e al pacchetto. Se applicabile, passare queste istruzioni al prossimo proprietario dell'apparecchio. Seguire sempre le precauzioni di sicurezza di base e le misure di prevenzione degli incidenti quando si utilizza un apparecchio elettrico. Non ci assumiamo alcuna responsabilità per il mancato rispetto da parte del cliente di tali requisiti.

ISTRUZIONI DI SICUREZZA

Quando si utilizza qualsiasi apparecchio elettrico, è necessario osservare sempre le precauzioni di sicurezza di base.

- Il refrigerante utilizzato nei condizionatori mobili è l'idrocarburo ecologico R290. Questo refrigerante è inodore e, rispetto al refrigerante alternativo, R290 è un refrigerante privo di ozono e il suo effetto è molto basso.

- Leggere le istruzioni prima di utilizzare e riparare.

- I disegni forniti in questo manuale potrebbero non essere gli stessi degli oggetti fisici. Fare riferimento agli oggetti fisici.

- Non utilizzare mezzi per accelerare il processo di scongelamento o per pulire diversi da quelli raccomandati dal produttore.

- L'apparecchio deve essere riposto in una stanza senza fonti di accensione in funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas funzionante o una stufa elettrica funzionante)

• Non perforare o bruciare.

• Tieni presente che i gas potrebbero non sentire l'odore.

- L'apparecchio deve essere installato, utilizzato e conservato in un locale con una superficie superiore a 11 m².

- Mantenere le aperture di ventilazione richieste libere da ostacoli.

- La manutenzione verrà eseguita solo come raccomandato dal produttore.

- L'apparecchio deve essere riposto in un'area ben ventilata dove le dimensioni della stanza corrispondono a quelle specificate per l'uso del condizionatore d'aria.

- Qualsiasi persona coinvolta nel lavoro con i refrigeranti deve avere un certificato valido valido da un'autorità di valutazione accreditata dal settore che autorizza la propria competenza a gestire i refrigeranti in modo sicuro.

- La manutenzione e le riparazioni che richiedono l'assistenza di personale qualificato devono essere eseguite sotto la supervisione della persona competente nell'uso di refrigeranti infiammabili.

- Tutte le procedure di lavoro che incidono sui mezzi di sicurezza devono essere eseguite solo da persone competenti.

Note: Il condizionatore d'aria è adatto solo per uso interno e non è adatto per altre applicazioni.

- Seguire le regole di interconnessione della rete locale durante l'installazione del condizionatore d'aria e assicurarsi che sia correttamente

messo a terra. In caso di domande sull'installazione elettrica, seguire le istruzioni del produttore e, se necessario, chiedere a un elettricista professionista di installarlo.

- Collocare la macchina in un luogo piatto e asciutto e mantenere una distanza superiore a 50 cm tra la macchina e gli oggetti o le pareti circostanti.

- Dopo aver installato il condizionatore d'aria, assicurarsi che la spina di alimentazione sia intatta e saldamente inserita nella presa di corrente e posizionare il cavo di alimentazione in modo ordinato per impedire a qualcuno di inciampare o scollegare la spina.

- Non collocare alcun oggetto nell'ingresso e nell'uscita dell'aria del condizionatore d'aria. Mantenere l'ingresso e l'uscita dell'aria liberi da ostacoli.

- Quando sono installati i tubi di drenaggio, assicurarsi che siano collegati correttamente e che non siano deformati o piegati.

- Mentre si regolano le guide di uscita dell'aria superiore e inferiore, tirar-le delicatamente con le mani per evitare di danneggiarle.

- Quando si sposta la macchina, assicurarsi che sia verticale.

- La macchina deve essere tenuta lontana da benzina, gas infiammabile, stufe e altre fonti di calore.

- Non smontare, controllare e modificare la macchina in modo arbitra- rio, altrimenti potrebbe causare un malfunzionamento della macchina o addirittura danneggiare persone e cose. Per evitare rischi, se si verifica un guasto alla macchina, chiedere al produttore o ai professionisti di ripararlo.

- Non installare o utilizzare il condizionatore d'aria in bagno o in altri ambienti umidi.

• Non staccare la spina per spegnere la macchina.

- Non posizionare tazze o altri oggetti sull'apparecchio per evitare incidenti causati da acqua o altri liquidi.

- Non utilizzare aerosol, insetticidi o altre sostanze infiammabili vicino al condizionatore d'aria.

- Non pulire o lavare il condizionatore d'aria con solventi chimici come benzina e alcool. Quando è necessario pulire il condizionatore d'aria, è necessario scollegare l'alimentatore e pulirlo con un panno morbido e umido. Se la macchina è molto sporca, strofinala con un detergente delicato.

- Il dispositivo può essere utilizzato da bambini di 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali se hanno ricevuto supervisione o istruzioni su come utilizzare il dispositivo in sicurezza e comprendere i rischi connessi. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone analogamente qualificate per evitare rischi.

- L'apparecchio deve essere installato in conformità con le normative nazionali sul cablaggio.

- Non utilizzare il condizionatore d'aria in una stanza bagnata, come un bagno o una lavanderia.

LINEAMENTI

• Aspetto completamente nuovo, struttura compatta, linea liscia, forma semplice e generosa.
• Funzioni di refrigerazione, deumidificazione, alimentazione dell'aria, riscaldamento e drenaggio continuo.
• L'interfaccia esterna è impostata in alto per facilitare il montaggio e mantenere il flusso regolare del tubo di calore.
• Il LED mostra il pannello di controllo, bello e moderno, con telecomando di alta qualità. Adotta un design del telecomando facile da usare.
• Capacità di filtrazione dell'aria
• Funzione timer
• Funzione di protezione riavvio automatico del compressore dopo tre minuti, una delle diverse funzioni di protezione disponibili.
• Intervallo di temperatura operativa: 7-35 °C.

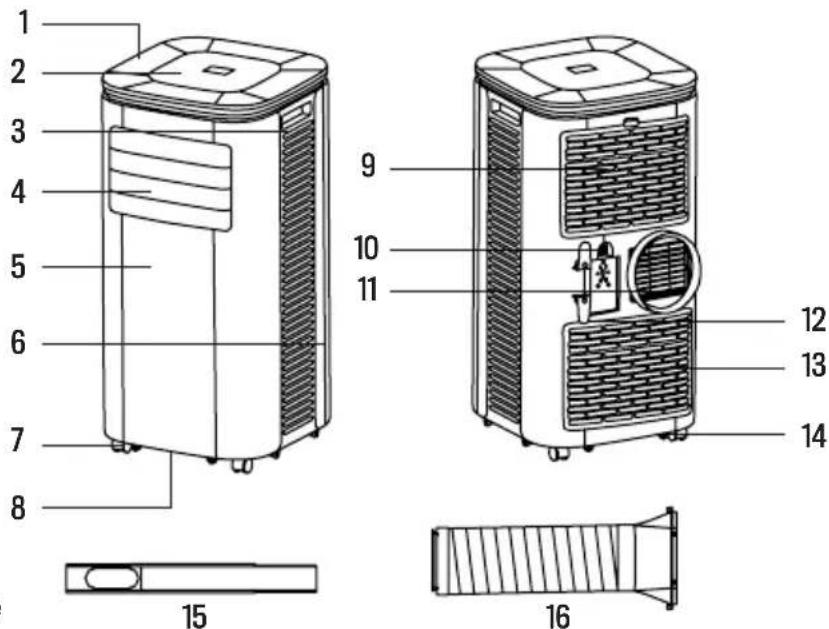

ELENCO DELLE PARTI

1. Mazzo superiore
2. Pannello di controllo
3. Caso laterale
4. Uscita dell'aria / griglia
5. Alloggiamento posteriore
6. Alloggiamento anteriore
7. Ruote pivottanti
8. Base
9. Filtro EVA
10. Foro di scarico continuo
11. Uscita dell'aria
12. Linguette per cavi
13. Filtro CON
14. Foro di scarico
15. Lastra di tenuta per finestre
16. Tubo di scarico del calore

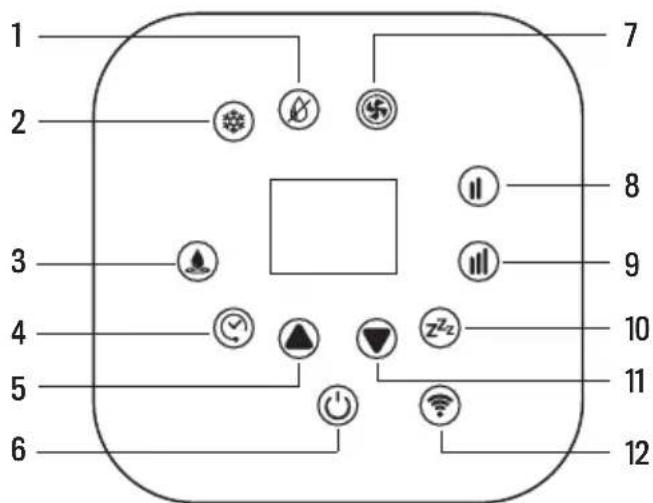

PANNELLO DI CONTROLLO

1. Funzione deumidificante
2. Funzione di raffreddamento
3. Spia serbatoio acqua pieno
4. Timer
5. Su
6. Acceso spento
7. Funzione fan
8. Bassa velocità della ventola
9. Alta velocità della ventola
10. Funzione notturna
11. Giù
12. Wi-Fi

1 2 3 4 5 6 7 8 9 10 11 12

Quando il dispositivo viene acceso per la prima volta, sentirai una breve musica. Quindi il dispositivo entrerà in standby.

- Tasti su / giù: Per modificare le impostazioni di temperatura e tempo. (Non è possibile impostare la temperatura in modalità deumidificazione).

• Tasto di accensione: Per accendere e spegnere il dispositivo.

- Wifi: Per attivare / disattivare la connessione Wi-Fi.

- Modalità notturna: L'unità funzionerà in modalità risparmio energetico e silenziosa.

- Tasti velocità ventilatore alta / bassa: Per impostare automaticamente il flusso d'aria più forte o più basso.

- Funzione di riscaldamento: Per iniziare a riscaldare la stanza.

- Funzione ventilatore: In modalità raffreddamento o ventola, è possibile selezionare un flusso d'aria alto o basso. Ma potrebbe non funzionare come stabilito in determinate condizioni come le condizioni di freddo.

- Funzione di deumidificazione: Il resto dei tasti non funziona in questa modalità e la ventola funzionerà a bassa velocità.

- Funzione di raffreddamento: Per iniziare a raffreddare la stanza.

- Spia serbatoio acqua piena: Il dispositivo smetterà di funzionare quando il serbatoio dell'acqua è pieno e deve essere scaricato.

- Timer: Premere questo tasto e quando la spia del timer lampeggia, premere i tasti su o giù per selezionare il tempo richiesto, da 1 a 24 ore.

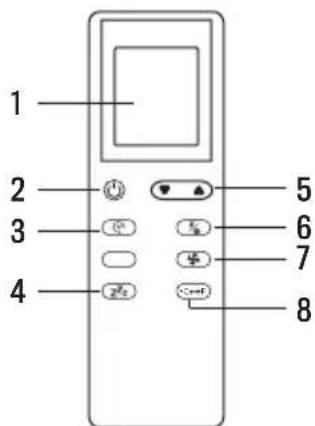

TELECOMANDO

1. Schermo

2. Acceso / spento

3. Timer

4. Modalità notturna

5. Su / Giù

6. Modalità

7. Velocità del ventilatore

8. Unità di temperatura

1 2 3 4 5 6 7 8

CONNETTI L'APP

- L'applicazione CREATE HOME è disponibile sia per Android che per iOS (cerca l'applicazione su Google Play o App Store o scansiona il seguente codice QR). Potrebbero esserci costi aggiuntivi a seconda del provider.

- Questo dispositivo viene utilizzato attraverso la rete domestica. Come requisito essenziale, è necessario disporre di una rete Wi-Fi (2.4 Gh) sempre connessa al router e all'applicazione CREATE HOME gratuita.

- Si consiglia di scollegare l'apparecchio dalla rete elettrica quando si è lontani da casa per evitare che si avvii accidentalmente mentre si è lontani.

1. Installa l'applicazione CREATE HOME e crea un account utente.
2. Attiva la funzione Wi-Fi nelle impostazioni del tuo dispositivo.
3. L'apparecchio deve essere in modalità Standby.
4. Posizionare il dispositivo a una distanza di circa 5 metri dal router.
5. Tenere premuto il tasto 📤 per circa 5 secondi. Lampeggerà rapidamente.
6. Apri l'applicazione e fai clic sull'icona “+”.
7. Seleziona il menu “Aria condizionata” e segui le istruzioni sullo schermo.
8. Una volta che il dispositivo è stato collegato correttamente, il pulsante 📤 si illumina. Ora puoi utilizzare il dispositivo tramite l'applicazione.

FUNZIONI DI PROTEZIONE

FUNZIONE ANTIGELO

In modalità raffreddamento, deumidificazione o notte, se la temperatura del tubo di scarico del calore è troppo bassa, il condizionatore d'aria entrerà automaticamente nello stato di protezione. Se la temperatura del tubo di scarico del calore sale a una certa temperatura, può tornare automaticamente al normale funzionamento.

FUNZIONE DI PROTEZIONE DA TRABOCCO

Quando l'acqua nel serbatoio dell'acqua supera il livello di avviso, la macchina emetterà automaticamente un allarme e la spia luminosa lampeggerà. A questo punto, è necessario spostare il tubo di scarico che collega il dispositivo o l'uscita dell'acqua a una fogna o altra area di drenaggio per svuotare l'acqua. Dopo aver svuotato l'acqua, il dispositivo tornerà automaticamente allo stato originale.

La macchina ha la funzione di sbrinamento automatico. Lo sbrinamento può essere ottenuto attraverso un sistema di inversione della valvola a quattro vie.

FUNZIONE DI PROTEZIONE DA TRABOCCO

Per aumentare la durata del compressore, il condizionatore d'aria ha una funzione di protezione dell'avvio ritardato di 3 minuti dopo lo spegnimento del compressore.

INSTALLAZIONE E REGOLAZIONE

Avvertimento: Prima di utilizzare questo condizionatore portatile, tenerlo in posizione verticale per almeno due ore.

- Il condizionatore d'aria può essere facilmente spostato nella stanza. Assicurarsi che il condizionatore d'aria sia verticale e che sia posizionato su una superficie piana. Non installare o utilizzare il condizionatore d'aria in bagno o in altri ambienti umidi.

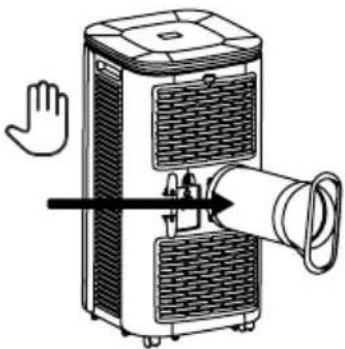

INSTALLAZIONE DEL TUBO DI SCARICO DEL CALORE

1. Rimuovere il connettore esterno e il tubo di scarico del calore e rimuovere i sacchetti di plastica:

2. Inserire il tubo di scarico del calore (l'estremità della guarnizione di scarico) nella fessura di ventilazione sul pannello posteriore (spingere a sinistra) e completare il montaggio.

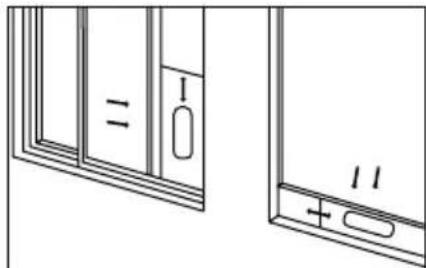

1. Aprire la finestra a metà e montare la piastra di tenuta sulla finestra. I componenti possono essere posizionati in direzione orizzontale e verticale.
2. Aprire i componenti della piastra di tenuta della finestra, regolare la sua distanza di apertura in modo che entrambe le estremità della piastra entrino in contatto con il telaio della finestra e fissarli.

note: L'estremità piatta dei giunti del tubo di scarico del calore deve adattarsi in posizione. Il tubo non può essere attorcigliato o ha una rotazione sostanziale (maggiore di 45°). Mantenere sbloccato lo sfiato dello sfiato di scarico.

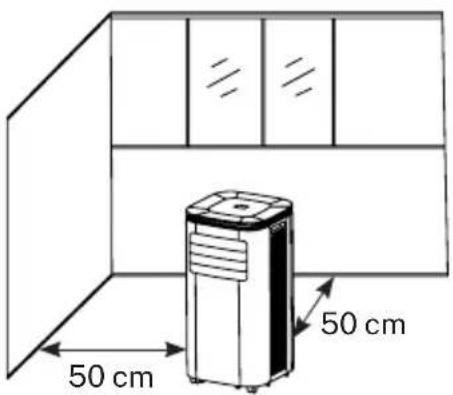

INSTALLAZIONE DEL CORPO ARIA CONDIZIONATA

1. Posizionare il condizionatore d'aria con il tubo di scarico del calore e gli accessori installati davanti alla finestra e la distanza tra il corpo e le pareti o altri oggetti deve essere di almeno 50 cm.

50 cm 50 cm

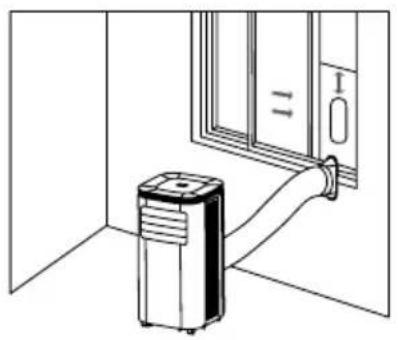

1. Estendere il tubo di scarico del calore e montare l'estremità piatta delle guarnizioni del tubo nel foro nella piastra di tenuta della finestra.

Nota importante: La lunghezza del tubo di scarico del calore deve essere compresa tra 280 e 1500 mm e questa lunghezza si basa sulle specifiche del condizionamento d'aria. Non utilizzare tubi di prolunga o sostituirli con altri tubi poiché potrebbero causare un malfunzionamento. Il tubo di scarico del calore non deve essere bloccato; altrimenti potrebbe causare surriscaldamento.

- Quando il condizionatore d'aria si arresta perché il serbatoio dell'acqua è pieno, spegnere la macchina e scollegare la spina.

note: Spostare l'apparecchio con cura, in modo da non versare acqua dal serbatoio dal fondo dell'apparecchio.

- Posizionare il contenitore dell'acqua sotto l'uscita laterale dietro l'apparecchio.

- Svitare il coperchio di scarico e scollegare il tappo, l'acqua scorrerà automaticamente al contenitore.

note: Installare il coperchio di scarico e il tappo correttamente.

• Durante il drenaggio, l'apparecchio potrebbe inclinarsi leggermente indietro.

- Se il serbatoio dell'acqua non è in grado di trattenere tutta l'acqua, prima che sia pieno, coprire l'uscita con il tappo il prima possibile per evitare che l'acqua fuoriesca.

- Quando l'acqua viene scaricata, sostituire il tappo dell'acqua e serrare il coperchio di scarico.

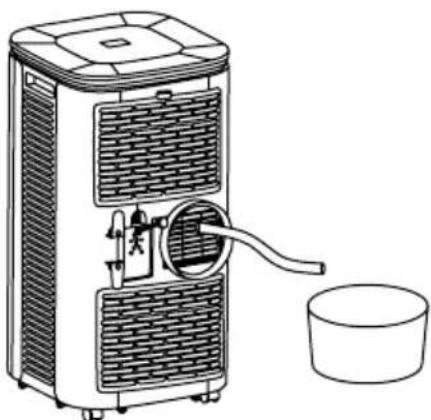

DRENAGGIO CONTINUO (OPZIONALE) (APPLICABILE SOLO ALLA MODALITÀ DI DEUMIDIFICAZIONE)

- Svitare il coperchio dello scarico e scollegare l'acqua.

- Posizionare il tubo di scarico nell'uscita dell'acqua.

• Collegare il tubo di scarico al contenitore.

* Tubo di drenaggio non incluso in SILKAIR CONNECT e CONNECT PRO.

MANUTENZIONE

Prima di eseguire operazioni di pulizia e manutenzione, spegnere la macchina e scollegare la spina.

1. Pulire la superficie:

- Pulire la superficie della macchina con un panno morbido inumidito. Non utilizzare prodotti chimici come benzene, alcool, benzina, ecc. in caso contrario, la superficie del condizionatore d'aria verrà danneggiata o persino l'intera macchina.

1. Pulisci lo schermo del filtro:

- Se lo schermo del filtro è ostruito dalla polvere e l'efficacia del condizionatore d'aria è ridotta, assicurarsi di pulire lo schermo del filtro una volta ogni due settimane.

1. Pulisci la cornice dello schermo del filtro superiore:

- Rimuovere la vite fissata dalla rete del filtro EVA e dal coperchio posteriore, quindi rimuovere la rete del filtro EVA.

- Posizionare lo schermo del filtro EVA in acqua calda con detergente neutro (circa 40 °C) e asciugalo all'ombra dopo averlo sciacquato.

IMMAGAZZINAMENTO

• Svitare il coperchio di scarico, scollegare il tappo e scaricare l'acqua dal serbatoio in altri contenitori o inclinare direttamente il dispositivo per scaricare l'acqua in altri contenitori.
• Accendere la macchina, impostarla sulla modalità di raffreddamento con un flusso d'aria basso e mantenere questo stato fino a quando il tubo di scarico non è asciutto, per mantenere asciutto l'interno dell'apparecchio e impedire che diventi ammuffito.
• Spegnere la macchina, scollegare il cavo di alimentazione e avvolgere il cavo attorno al perno di avvolgimento; installa il
• tappo e tappo di scarico.
• Rimuovere il tubo di scarico e riporlo correttamente.
• Coprire il condizionatore d'aria con un sacchetto di plastica. Metterlo in un luogo asciutto, tenerlo fuori dalla portata dei bambini e adottare misure per controllare la polvere.
• Rimuovere le batterie dal telecomando e conservarle correttamente.

Nota: Assicurarsi di posizionare il condizionatore d'aria in un luogo asciutto e conservare correttamente tutti i componenti della macchina.

Non riparare o smontare da soli il condizionatore d'aria. La riparazione non qualificata comporterà la violazione della garanzia e potrebbe causare danni agli utenti o alle loro proprietà.

PROBLEMA POSSIBILE CAUSA SOLUZIONE

Il condizionatore d'aria non funziona.	Senza elettricità	Accendilo dopo averlo collegato a una presa elettrica.
	L'indicatore di troppo pieno mostra "FL".	Scaricare l'acqua interna.
	La temperatura ambiente è troppo bassa o troppo alta.	Si consiglia di utilizzare la macchina ad una temperatura di 7-35 °C (44-95 °F).
	In modalità raffreddamento, la temperatura ambiente è inferiore alla temperatura impostata; In modalità riscaldamento, la temperatura ambiente è superiore alla temperatura impostata.	Cambia la temperatura impostata.
	Nella modalità di deumidificazione, la temperatura ambiente è bassa.	La macchina è collocata in una stanza con una temperatura ambiente superiore a 17 °C (62 °F).
L'effetto di raffreddamento non è buono.	C'è luce solare diretta. Tirare le tende.
	Le porte o le finestre sono aperte; ci sono molte persone; È in modalità raffreddamento o ci sono altre fonti di calore.	Chiudi porte e finestre o installa un altro condizionatore d'aria aggiuntivo.
	Lo schermo del filtro è sporco.	Pulire o sostituire lo schermo del filtro.
	L'ingresso o l'uscita dell'aria è bloccato.	Rimuovere gli ostacoli.
Forte rumore	Il condizionatore d'aria non è stato posizionato su una superficie piana.	Posizionare il condizionatore d'aria in un luogo piatto e duro (per ridurre il rumore).
Il compressore non funziona.	La protezione da surriscaldamento viene attivata da sola.	Attendere 3 minuti finché la temperatura non scende, quindi riavviare la macchina.
Il telecomando non funziona.	La distanza tra la macchina e il telecomando è troppo grande.	Spostare il telecomando più vicino al condizionatore d'aria e assicurarsi che il telecomando sia diretto direttamente verso il ricevitore.
	Il telecomando non è allineato con il ricevitore.
	Le batterie sono scariche. Sostituire le batterie.
'E1' appare sullo schermo.	Il sensore di temperatura della tubazione non funziona corretta-mente.	Controllare il sensore di temperatura del tubo e i relativi circuiti.
'E2' appare sullo schermo.	Il sensore della temperatura ambi-ente non funziona correttamente.	Controllare il sensore della temper-atura ambiente e i relativi circuiti.

In conformità con le direttive: 2012/19 / UE e 2015/863 / UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo con la pattumiera incrociata mostrato sulla confezione indica che il prodotto al termine della sua vita utile verrà raccolto come rifiuto separato. Pertanto, qualsiasi prodotto che ha raggiunto la fine della sua vita utile deve essere consegnato a centri specializzati di smaltimento dei rifiuti per la raccolta selettiva di rifiuti di apparecchiature elettriche ed elettroniche o restituito al rivenditore al momento dell'acquisto di nuove apparecchiature simili, in un'unica per una base. Una corretta raccolta separata per la successiva messa in servizio di apparecchiature spedite per essere riciclate, trattate e smaltite in modo ecologico aiuta a prevenire potenziali effetti negativi sull'ambiente e sulla salute e ottimizza il riciclaggio e il riutilizzo di i componenti che compongono il dispositivo. L'eliminazione abusiva del prodotto da parte dell'utente implica l'applicazione di sanzioni amministrative in conformità con le leggi.
