GEBRUIKSAANWIJZING SILKAIR CONNECT Create

Beveiligingsinstructies 60

Kenmerken 62

Lijst met onderdelen 62

Controlepaneel 62

Afstandsbediening 63

Verbind de app 63

Beschermingsfuncties 64

Installatie en afstelling 64

Afvoer instructies 66

Onderhoud 67

Opslag 67

Probleemoplossing 68

POLSKI

Bedankt voor het kiezen van onze airconditioner. Lees deze instructies aandachtig door voordat u het apparaat gaat gebruiken en om een optimaal gebruik te garanderen.

De veiligheidsmaatregelen in dit document verminderen het risico van overlijden, letsel en elektrische schokken als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, samen met de volledige garantiekaart, aankoopbon en verpakking. Geef deze instructies indien van toepassing door aan de volgende eigenaar van het apparaat. Volg altijd de basisveiligheidsmaatregelen en ongevallenpreventiemaatregelen bij het gebruik van een elektrisch apparaat. Wij aanvaarden geen enkele verantwoordelijkheid voor het niet naleven van deze vereisten door de klant.

BEVEILIGINGSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen in acht worden genomen.

- Het koelmiddel dat in draagbare airconditioners wordt gebruikt, is de ecologische R290-koolwaterstof. Dit koudemiddel is geurloos en vergeleken met het alternatieve koudemiddel is R290 een ozonvrij koudemiddel met een zeer laag effect.

- Lees de instructies voor gebruik en reparatie.

- Tekeningen in deze handleiding zijn mogelijk niet hetzelfde als fysieke objecten. Raadpleeg de fysieke objecten.

- Gebruik geen andere middelen om het ontdooiproces te versnellen of schoon te maken dan die aanbevolen door de fabrikant.

- Het apparaat moet worden opgeslagen in een kamer zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische kachel)

- Niet doorboren of verbranden.

- Merk op dat gassen mogelijk niet ruiken.

- Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een kamer met een oppervlakte van meer dan 11 m ^2 .

- Houd de vereiste ventilatieopeningen vrij van obstakels.

- Het apparaat moet worden opgeslagen in een goed geventileerde ruimte waar de grootte van de kamer overeenkomt met de specificatie voor het gebruik van de airconditioner.

- Iedereen die betrokken is bij het werken met koelmiddelen, moet een actueel geldig certificaat hebben van een door de industrie geaccrediteerde beoordelingsinstantie die hun competentie autoriseert om veilig met koelmiddelen om te gaan.

- Onderhoud wordt alleen uitgevoerd zoals aanbevolen door de fabrikant.

- Onderhoud en reparatie waarvoor de hulp van gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van de persoon die bekwaam is in het gebruik van ontvlambare koelmiddelen.

- Alle werkprocedures die van invloed zijn op de veiligheid, mogen alleen worden uitgevoerd door competente personen.

Opmerkingen: De airconditioner is alleen geschikt voor gebruik binnen- shuis en is niet geschikt voor andere toepassingen.

- Volg de lokale regels voor onderlinge aansluiting op het elektriciteitsnet tijdens het installeren van de airconditioner en zorg ervoor dat deze goed is geaard. Als u vragen heeft over de elektrische installatie, volg dan de instructies van de fabrikant en laat deze indien nodig installeren door een professionele elektricien.

- Plaats de machine op een vlakke en droge plaats en bewaar een afstand van meer dan 50 cm tussen de machine en omliggende voorwerpen of muren.

- Controleer na het installeren van de airconditioner of de stekker intact is en stevig in het stopcontact zit, en plaats het netsnoer op een ordelijke manier om te voorkomen dat iemand erover struikelt of de stekker eruit trekt.

- Plaats geen voorwerpen in de luchtinlaat en -uitlaat van de airconditioner. Houd de luchtinlaat en -uitlaat vrij van obstakels.

- Let er bij het installeren van afvoerleidingen op dat ze correct zijn aangesloten en niet geknikt of geknikt zijn.

- Trek voorzichtig met uw handen terwijl u de bovenste en onderste luch-tuitlaatgeleiders verstelt om ze niet te beschadigen.

• Zorg er bij het verplaatsen van de machine voor dat deze rechtop staat.

- De machine moet uit de buurt worden gehouden van benzine, brandbare gassen, kachels en andere warmtebronnen.

- Demonteer, controleer en wijzig de machine niet willekeurig, anders kan dit leiden tot een storing van de machine of zelfs tot schade aan mensen en eigendommen. Om risico's te vermijden, vraagt u de fabrikant of vakmensen om de machine te repareren als er een storing optreedt in de machine.

- Installeer of gebruik de airconditioner niet in de badkamer of andere vochtige omgevingen.

- Trek niet aan de stekker om de machine uit te schakelen.

- Plaats geen kopjes of andere voorwerpen op het apparaat om ongelukken veroorzaakt door water of andere vloeistoffen te voorkomen.

- Gebruik geen spuitbussen, insecticiden of andere brandbare stoffen in de buurt van de airconditioner.

- Reinig of was de airconditioner niet met chemische oplosmiddelen zoals benzine en alcohol. Als u de airconditioner moet reinigen, moet u de stekker uit het stopcontact halen en deze met een zachte, half vochtige doek afnemen. Als de machine erg vuil is, schrob hem dan met een mild schoonmaakmiddel.

- Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met verminderde fysieke, sensorische of mentale capaciteiten als ze onder toezicht staan of instructies hebben gekregen over hoe ze het apparaat veilig kunnen gebruiken en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

- Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen om risico's te vermijden.

- Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.

- Gebruik uw airconditioner niet in een vochtige ruimte, zoals een badkamer of wasruimte.

KENMERKEN

• Volledig nieuw uiterlijk, compacte structuur, vloeiende lijn en eenvoudige vorm.
• Koelen, ontvochtigen, luchttoevoer, verwarming en continue afvoerfuncties.
• De buitenste interface is hoog geplaatst om de montage te vergemakkelijken en een soepele doorstroming van de warmtepijp te behouden.
• De LED toont het mooie en moderne bedieningspaneel met hoogwaardige afstandsbediening. Het neemt een gebruiksvriendelijk ontwerp van de afstandsbediening aan.
  • Luchtfiltratiecapaciteit.
• Timer-functie.
• Beveiligingsfunctie van automatische herstart van de compressor na drie minuten, een van de verschillende beveiligingsfuncties beschikbaar.
  • Bedrijfstemperatuurbereik: 7-35 0°.

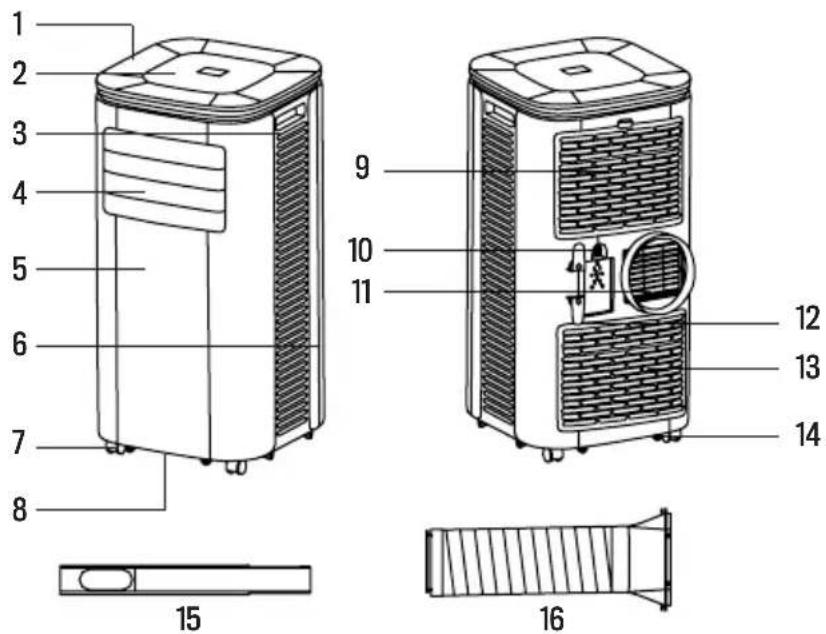

LIJST MET ONDERDELEN

1. Bovendek
2. Controlepaneel
3. Zijschelp
4. Luchtuitlaat / rooster
5. Achterkant van de behuizing
6. Behuizing voorzijde
7. Zwenkwielen
8. Baseren
9. EVA-filter
10. Doorlopend afvoergat
11. Luchtschacht
12. Lipjes voor kabelbinders
13. CON-filter
14. Afvoergat
15. Raamafdichtingsplaat
16. Warmte uitlaatpijp

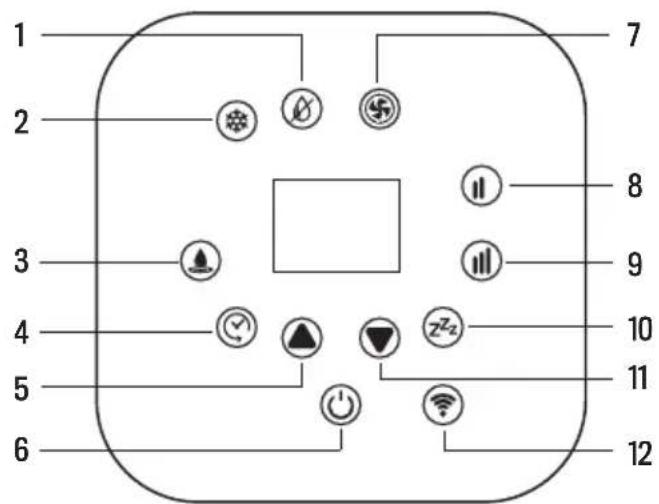

CONTROLEPANEEL

1. Ontvochtigingsfunctie
2. Koelfunctie
3. Indicatielampje watertank vol
4. Timer
5. Up
6. Aan uit
7. Ventilatorfunctie
8. Lage ventilatorsnelheid
9. Hoge ventilatorsnelheid
10. Nachtfunctie
11. Omlaag
12. Wifi

1 2 3 4 5 6 7 8 9 10 11 12

Als het apparaat voor het eerst wordt ingeschakeld, hoort u een korte inschakeltoon. Vervolgens gaat het apparaat in stand-by.

• Omhoog / omlaag-toetsen: Om de temperatuur- en tijdinstellingen te wijzigen. (De temperatuur kan niet worden ingesteld in de ontvochtigingsmodus.)
• Power-toets: Om het apparaat aan en uit te zetten.
• WiFi: Om de wifi-verbinding in / uit te schakelen.
• Nachtstand: Het apparaat werkt in een stille en energiebesparende modus.
• Ventilator hoge / lage snelheidstoetsen: Om automatisch de sterkste of laagste luchtstroom in te stellen.
• Verwarmingsfunctie: Om de kamer te verwarmen.
• Ventilatorfunctie: In koel- of ventilatormodus kunt u een hoge of lage luchtstroom selecteren. Maar het werkt mogelijk niet zoals bedoeld onder bepaalde omstandigheden, zoals koude weersomstandigheden.
• Ontvochtigingsfunctie: Alle andere toetsen werken in deze modus niet en de ventilator draait op lage snelheid.
• Koelfunctie: Om de kamer te koelen.
• Indicatielampje watertank vol: Het apparaat stopt met werken wanneer het waterreservoir vol is en moet worden geleegd.
• Timer: Druk op deze toets en wanneer het timerlampje knippert, drukt u op de toetsen omhoog of omlaag om de gewenste tijd te selecteren, van 1 tot 24 uur.

AFSTANDSBEDIENING

1. Scherm
2. Aanknop
3. Timer
4. Nachtstand
5. Omhoog en omlaag
6. Modi
7. Ventilatorsnelheden
8. Temperatuureenheden

1 2 3 4 5 6 7 8

VERBIND DE APP

• De CREATE HOME-app is beschikbaar voor zowel Android als iOS (zoek de app op Google Play of App Store of scan de QR-code hieronder). Afhankelijk van de aanbieder kunnen er extra kosten zijn.
• Dit apparaat wordt gebruikt via uw thuisnetwerk. Als essentiële vereiste moet u altijd een Wi-Fi-netwerk (2.4 Gh) hebben dat is verbonden met uw router en de gratis CREATE HOME-applicatie.
• We raden u aan om het apparaat van het lichtnet te halen wanneer u niet thuis bent, om te voorkomen dat u het apparaat per ongeluk opstart terwijl u weg bent.

1. Installeer de CREATE HOME-app en maak een gebruikersaccount aan.
2. Activeer de Wi-Fi-functie in de instellingen van uw apparaat.
3. Het apparaat moet in de stand-bymodus staan.
4. Plaats het apparaat op een afstand van ongeveer 5 meter van de router.
5. Houd de knop ingedrukt op het apparaat ongeveer 5 seconden ingedrukt. Het zal snel knipperen.
6. Open de applicatie en tik op het pictogram “+”.
7. Selecteer het menu "airconditioning" en volg de instructies op het scherm.
8. Zodra het apparaat correct is aangesloten, gaat de knop branden. 📞. U kunt het apparaat nu via de app gebruiken.

In koelen, ontvochtigen of nachtmodus, als de temperatuur van de warmteafvoerpijp te laag is, gaat de airconditioner automatisch in de beschermingsstatus. Als de temperatuur van de warmte-uitlaatpijp tot een bepaalde temperatuur stijgt, kan deze automatisch terugkeren naar de normale werking.

OVERLOOPBEVEILIGINGSFUNCTIE

Wanneer het water in het waterreservoir het waarschuwingsniveau overschrijdt, geeft de machine automatisch een alarmsignaal en gaat het indicatielampje knipperen. Op dit moment moet u de afvoerleiding verplaatsen die het apparaat of de waterafvoer verbindt met een riool of ander afvoergebied om het water af te voeren. Na het legen van het water keert het apparaat automatisch terug naar de oorspronkelijke staat.

AUTOMATISCHE ONTDOOIING

De machine heeft een automatische ontdooifunctie. Ontdooien kan worden bereikt door middel van een vierwegklepomkeringssysteem.

OVERLOOPBEVEILIGINGSFUNCTIE

Om de levensduur van de compressor te verlengen, heeft de airconditioner een startbeschermingsfunctie zodat de compressor drie minuten rust nadat hij is uitgeschakeld.

INSTALLATIE EN AFSTELLING

Waarschuwing: Voordat u deze draagbare airconditioner gebruikt, dient u deze minimaal twee uur rechtop te houden.

- De airconditioner is eenvoudig te verplaatsen in de kamer. Zorg ervoor dat de airconditioner rechtop staat en op een vlakke ondergrond staat. Installeer of gebruik de airconditioner niet in de badkamer of andere vochtige omgevingen.

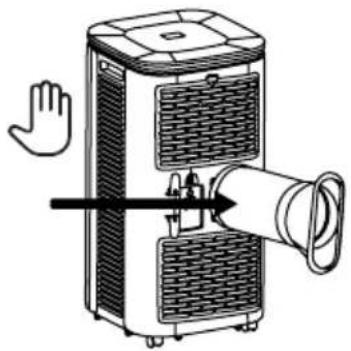

1. Haal de externe connector en de warmte-uitlaatpijp eruit en verwijder de plastic zakken;

2. Steek de warmte-uitlaatpijp (het uiteinde van de uitlaatpakking) in de ventilatiesleuf op het achterpaneel (naar links duwen) en voltooi de montage.

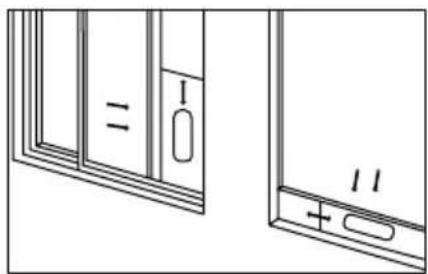

1. Open het raam halverwege en monteer de afdichtplaat op het raam. Componenten kunnen horizontaal en verticaal worden geplaatst.

2. Open de componenten van de raamafdichtingsplaat, pas hun openingsafstand aan zodat beide uiteinden van de plaat in contact komen met het raamkozijn en zet ze vast.

Opmerkingen: Het platte uiteinde van de warmtepijppakkingen moet op zijn plaats klikken. De buis kan niet worden gedraaid en heeft ook geen substantiële twist (meer dan 45°). Houd de ventilatieopening van de warmte-uitlaatpijp gedeblokkeerd.

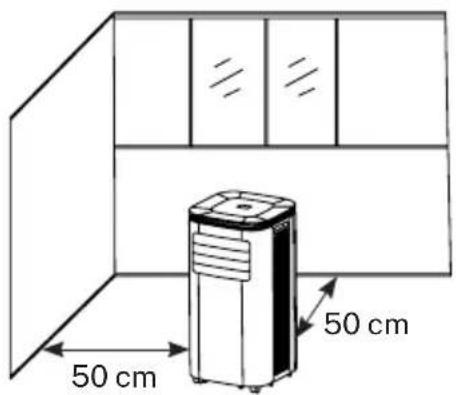

1. Plaats de airconditioner met de warmteafvoerpijp en accessoires voor het raam en de afstand tussen het lichaam en de muren of andere objecten moet minimaal 50 cm zijn.

50 cm 50 cm

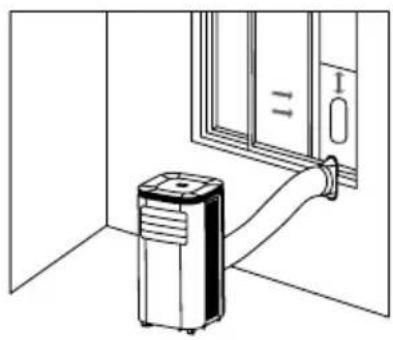

1. Verleng de warmte-uitlaatpijp en plaats het platte uiteinde van de pijppakkingen in het gat in de raamafdichtingsplaat.

Belangrijke notitie: De lengte van de warmte-uitlaatpijp moet tussen de 280 en 1500 mm zijn, en deze lengte is gebaseerd op de specificaties van de airconditioner. Gebruik geen verlengbuizen en vervang deze niet door andere verschillende slangen, aangezien dit een storing kan veroorzaken. De warmteafvoerpijp mag niet worden geblokkeerd; anders kan het oververhitting veroorzaken.

- Wanneer de airconditioner stopt omdat het waterreservoir vol is, zet u de machine uit en haalt u de stekker uit het stopcontact.

Opmerkingen: Verplaats het apparaat voorzichtig om geen water te morsen uit het reservoir aan de onderkant van het apparaat.

• Plaats het waterreservoir onder de zijuitloop achter het apparaat.
• Draai de afvoerdop en plug los, het water stroomt automatisch in de container.

Opmerkingen: Installeer het afvoerdeksel en de plug correct.

• Tijdens het aftappen kan het apparaat iets achterover kantelen.
- Als het waterreservoir niet al het water kan bevatten voordat het vol is, sluit u de uitlaat zo snel mogelijk met de dop om morsen te voorkomen.
- Wanneer het water is afgevoerd, plaatst u de plug terug en draait u het afvoerdeksel vast.

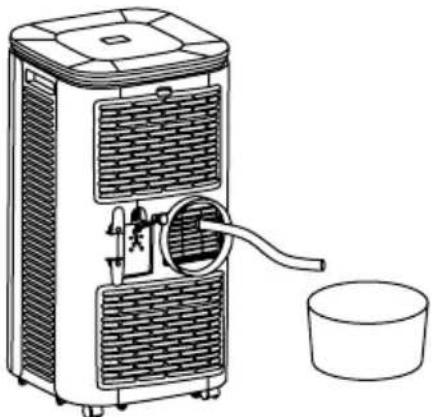

CONTINUE AFVOER (OPTIONEEL, ALLEEN VAN TOEPASSING OP ONTVOCHTIGINGSMODUS)

• Draai het afvoerdeksel en de plug los.
• Plaats de afvoerpijp bij de waterafvoer.
• Sluit de afvoerleiding aan op de container.

Schakel voor reiniging en onderhoud de machine uit en trek de stekker uit het stopcontact.

1. Maak het oppervlak schoon:

- Maak het oppervlak van de machine schoon met een zachte, vochtige doek. Gebruik geen chemicaliën, zoals benzeen, alcohol, benzine enz. Anders wordt het oppervlak van de airconditioner beschadigd of zelfs de hele machine.

1. Reinig het filterscherm:

- Als het filterscherm met stof is verstopt en de effectiviteit van de airconditioner afneemt, moet u het filterscherm eens in de twee weken schoonmaken.

1. Het bovenste filterzeefframe reinigen:

- Verwijder de schroef die is bevestigd door het EVA-filternet en de rugleuning en neem het EVA-filternet eruit.

- Plaats het EVA-filterscherm in warm water met een neutraal reinigingsmiddel (ongeveer 40 °C) en na het spoelen in de schaduw drogen.

OPSLAG

• Draai het afvoerdeksel los, trek de stekker uit het stopcontact en laat het water uit de tank in andere containers lopen of kantel het apparaat direct om het water in andere containers te lozen.
• Zet de machine aan, zet hem in de koelmodus met lage luchtstroom en bewaar deze toestand totdat de afvoerpijp droog is, om de binnenkant van de machine droog te houden en te voorkomen dat hij gaat schimmelen.
• Schakel de machine uit, trek de stekker uit het stopcontact en wikkel het snoer om de wikkelpaal; installeer de aftapplug en de dop.
• Verwijder de afvoerslang en berg deze op de juiste manier op.
• Dek de airconditioner af met een plastic zak. Bewaar het op een droge plaats, houd het buiten bereik van kinderen en neem maatregelen om stof te bestrijden.
• Haal de batterijen uit de afstandsbediening en berg ze op de juiste manier op.

Notitie: Zorg ervoor dat de airconditioner op een droge plaats staat en bewaar alle machineonderdelen op de juiste manier.

Repareer of demonteer de airconditioner niet zelf. Ongekwalificeerde reparatie leidt tot schending van de garantie en kan schade toebrengen aan gebruikers of hun eigendommen.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

De airconditioning werkt niet.	Er is geen elektriciteit	Schakel het in nadat u het op een stopcontact heeft aangesloten.
	De overloopindicator toont "FL". Voer het binnenwater af.
	De omgevingstemperatuur is te laag of te hoog.	Het wordt aanbevolen om de machine te gebruiken bij een temperatuur van 7-35 °C (44-95 °F).
	In de koelmodus is de omgevingstemperatuur lager dan de ingestelde temperatuur; in de verwarmingsmodus is de kamertemperatuur hoger dan de ingestelde temperatuur.	Verander de ingestelde temperatuur.
	In de ontvochtigingsmodus is de omgevingstemperatuur laag.	De machine wordt in een ruimte geplaatst met een omgevingstemperatuur van meer dan 17 °C (62 °F).
Het verkoelende effect is niet goed.	Er is direct zonlicht. Trek aan de gordijnen.
	De deuren of ramen staan open; veel mensen; Het is in koelmodus of er zijn andere warmtebronnen.	Sluit deuren en ramen of installeer nog een extra airconditioner.
	Het filterscherm is vuil. Reinig of vervang de filterzeef.
	De luchtinlaat of -uitlaat is geblokkeerd.	Obstakels verwijderen.
Luid geluid.	De airconditioner is niet op een vlakke ondergrond geplaatst.	Plaats de airconditioner op een vlakke en harde plaats (om geluid te verminderen).
De compressor doet het niet.	De oververhittingsbeveiliging activeert zichzelf.	Wacht 3 minuten totdat de temperatuur is gedaald en start de machine opnieuw.
De afstandsbediening doet het niet.	De afstand tussen de machine en de afstandsbediening is te groot.	Plaats de afstandsbediening dichter bij de airconditioner en zorg ervoor dat de afstandsbediening rechtstreeks op de ontvanger is gericht.
	De afstandsbediening is niet uitgelijnd met de ontvanger.
	De batterijen zijn leeg. Vervang de batterijen.
'E1' verschijnt op het display.	De buistemperatuursensor werkt niet goed.	Controleer de buistemperatuursensor en de bijbehorende circuits.
'E2' verschijnt op het display.	De kamertemperatuursensor werkt niet goed.	Controleer de omgevingstemperatuursensor en gerelateerde circuits.

In overeenstemming met de richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, evenals hun afvalverwerking. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval wordt ingezameld. Daarom moet elk product dat het einde van zijn levensduur heeft bereikt, worden afgeleverd bij gespecialiseerde afvalverwijderingscentra voor de selectieve inzameling van afgedankte elektrische en elektronische apparatuur, of bij de aankoop van soortgelijke nieuwe apparatuur in één keer aan de detailhandelaar worden geretourneerd. voor één basis. Een juiste gescheiden inzameling voor latere inbedrijfstelling van apparatuur die wordt verzonden om te worden gerecycled, behandeld en op milieuvriendelijke wijze afgevoerd, helpt mogelijke negatieve effecten op het milieu en de gezondheid te voorkomen en optimaliseert recycling en hergebruik van de componenten waaruit het apparaat bestaat. De onrechtmatige eliminatie van het product door de gebruiker impliceert de toepassing van administratieve sancties in overeenstemming met de wetten.
