MANUAL DE UTILIZADOR SE 14-2 150 Flex

e lo smaltimento .... 50

La amoladora para superficies SE 14-2 125/SE 14-2 150 está destinada

Para sua segurança 63

Ruído e vibração 67

Panorâmica da máquina 68

Instruções de utilização ..... 69

Manutenção e tratamento ..... 73

Conformidade C€ 74

Indicações sobre reciclagem ..... 74

Exclusão de responsabilidades ..... 74

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Usar protecção para os ouvidos.

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 74)!

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

—estas Instruções de serviço,

-as instruções gerais de segurança, parautilização com ferramentas eléctricasna documentação anexa (Textosn.: 315.915),

-as regras e as normas em vigor para prevenção contra acidentes no local deutilização.

Esta ferramenta eléctrica foi fabricada deacordo com a situação da técnica e com as regras técnicas de segurança em vigor. Noentanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização –de acordo com as disposições legais, –em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

A lixadeira de superfícies SE 14-2 125/SE 14-2 150 está destinada

• para utilização profissional na indústria e artesanato,
• para a esmerilagem seca de metal, pedra e madeira, assim como para lixar pinturas,
• para a utilização de folha de lixa auto- aderente em cima de pratos de suporte, que são fornecidos por FLEX para este aparelho,
• para a utilização de pratos para lixar de leque, que são fornecidos por FLEX para este aparelho,

ferramentas homologadas para uma rotação de, pelo menos, 3.000 rpm.

Discos de corte e de desbaste não podem ser utilizados nesta ferramenta eléctrica.

Na utilização da lixadeira de superfícies SE 14-2 125/SE 14-2 150 deve ser ligado um aspirador da classe M.

Indicações sobre segurança

AVISO!

Leia todas as indicações de segurança einstruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guardetodas as indicações de segurança e instruções para o futuro.

■ Esta ferramenta eléctrica deve ser utilizada como lixadeira normal, lixadeira com folhas de lixa e polidora.

Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o a parelho.

Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.

■ Esta ferramenta eléctrica não está preparada para trabalhar com escovas de arame nem executar cortes de separação.

Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.

- Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica.

Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.

A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica.

Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

■ Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferra- menta eléctrica.

Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.

■ Nunca usar ferramenta danificadas. Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.

Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.
O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.
■ Manter o cabo de rede afastado de ferramentas em rotação.
Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.
■ Nunca pousar o aparelho antes da ferra- menta estar completamente parada.
A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.
- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada.
O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.
■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.
A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.
- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis.
Faíscas podem inflamar estes materiais.
- Não utilizar ferramentas que exijam agentes de refrigeração líquidos.
A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Indicações de segurança especiais para lixar:

- Utilizar exclusivamente os rebolos de lixar homologados para a sua ferra- menta eléctrica e a tampa de protecção prevista para este rebolo de lixar.

Rebolos de lixar não previstos para esta ferramenta eléctrica podem não estar suficientemente protegidos e não são seguros.

A tampa de protecção tem que ser aplicada e bem fixa na ferramenta eléctrica e regulada de modo a ser conseguida a máxima segurança possível, ou seja, a parte mínima possível do rolo de lixar aponta livremente na direcção do operador.
A tampa de protecção deve proteger o operador contra pedaços de material projectados e contra o contacto ocasional com o rebolo de lixar.
Os rebolos de lixar só podem ser utilizados nas possibilidades de aplicação recomendadas. Por exemplo: Nunca lixar com a superfície lateral de um disco de diamante.
Pratos de lixar de diamante são indicados para desbaste de material com a parte de baixo do prato de lixar.
Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.
- Utilizar sempre flanges de aperto intactos no tamanho e formato correctos para a ferramenta seleccionada.
Flanges adequados apoiam a ferramenta e assim reduzem o perigo de uma ruptura.
- Não utilizar ferramentas desgastadas de ferramentas eléctricas maiores.
Ferramentas de adaptação para ferramentas eléctricas maiores não foram preparadas para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem partir-se.
- Não utilizar folhas de lixa sobredimensionadas, mas sim, seguir as indicações do fabricante sobre as dimensões das folhas de lixa.
Folhas de lixa que fiquem salientes para fora do prato de lixar, podem provocar ferimentos, bem como dar lugar a bloqueio, rompimento das folhas de lixa ou contragolpe.

Indicações de segurança especiais para lixar com lixa de papel:

Instruções de segurança especiais para polir:

- Não permitir a existência de peças soltas da boina de polir, principalmente fios de fixação. Arrumar ou encurtar os fios de fixação.

Fios de fixação soltos ou rodando conjuntamente podem atingir os seus dedos ou enrolar-se na peça.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se.

Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contra-golpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contra-golpe ou momentos de reacção no funcionamento do aparelho em rotação elevada.

O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

■ Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilização pode movimentarse contra as mãos do operador em caso de contragolpe.

■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe.

O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

- Não utilizar lâminas de serra de corrente ou de dentes.

As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

Outras indicações de segurança

AVISO!

O contacto ou a inalação de poeiras nocivas/venenosas, representa uma ameaça para ooperador ou para as pessoas localizadas nas próximidades.

Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.
- Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos. Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho comporta normalmente:

– Nível de pressão acústica: 79,7 dB(A);

– Nível de potência acústica: 90,7 dB(A);

- Insegurança: K = 3 dB.

Valor global de vibração (ao lixar com uma folha de lixa):

- Valor de emissão: a h. DS < 2,5 m/s ^2

- Insegurança: K = 1,5 m/s^2

AVISO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector paraos ouvidos.

Tipo do aparelho Lixadeira de superfícies SE 14-2 125		SE 14-2 150
Tensão da rede V/Hz 230/50
Classe de protecção
Potência absorvida W 1.400
Potência útil	W	880
Rotações	rpm	600 – 2.100
Admissão da ferramenta		M14
Diâmetro máx. dos discos	mm	125 150
Peso de acordo com «EPTA-procedure 01/2003» (sem cabo de ligação)	kg	2,6	2,7

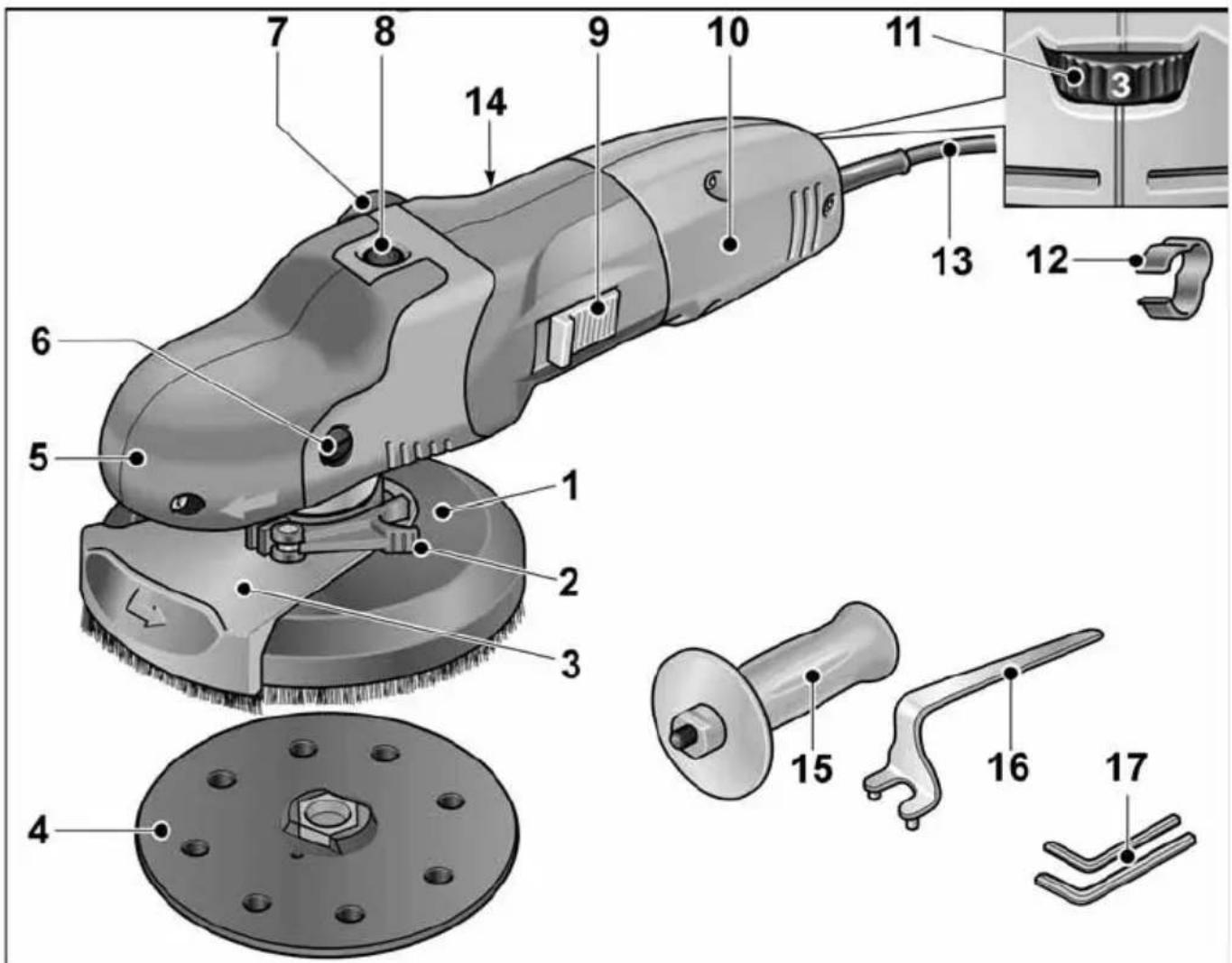

Panorâmica da máquina

1 Capa de protecção com coroa de escovas

a) SE 14-2 125: ∅ 125 mm

b) SE 14-2-150: ∅ 150 mm

2 Alavanca de fixação para capa de protecção

3 Segmento do bordo oscilante

4 Prato de lixar auto-aderente

5 Cobertura do punho

Com saída de ar e seta indicadora do sentido das rotações.

6 Parafuso de fixação para a tampa do punho

7 Bocal de ligação para aspiração do pó

8 Bloqueio do veio

Para fixação do veio na mudança da ferramenta.

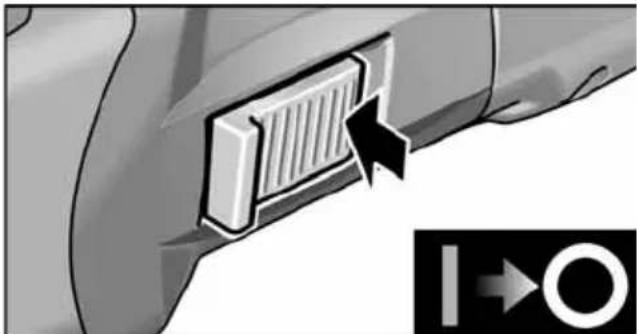

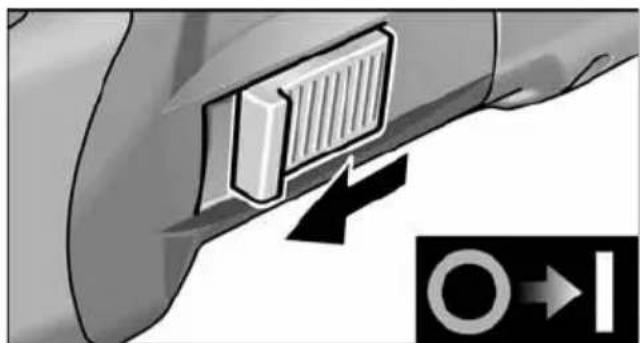

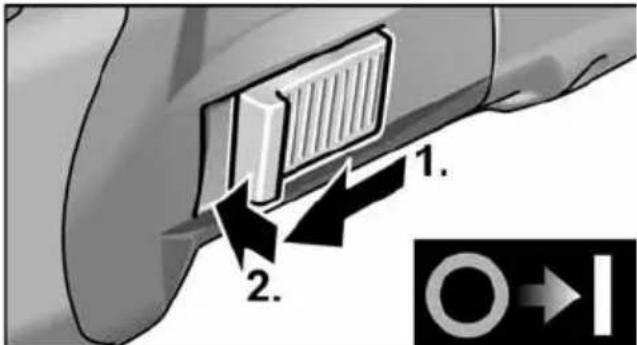

9 Interruptor basculante

Para ligar e desligar a máquina. Com posição de encaixe para funcionamento contínuo.

10 Punho

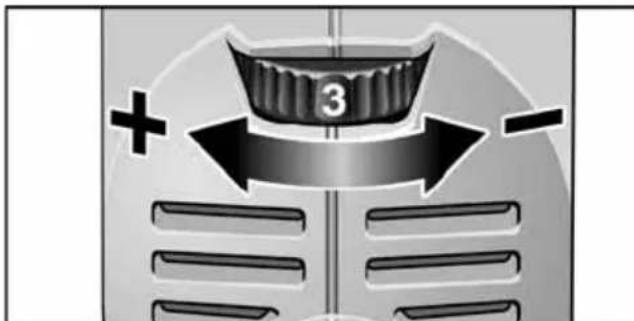

11 Volante de ajuste para prévia selecção das rotações

12 Suporte do cabo (3x)

Para um guiamento seguro do cabo na mangueira de aspiração

13 Cabo de ligação de 4,0 m com ficha eléctrica

17 Chave com sextavado interior (abertura da chave 4 + abertura da chave 5)

* não é apresentado

Instruções de utilização

AVISO!

Antes de quaisquer trabalhos no aparelho, desligar a ficha da tomada.

ATENÇÃO!

A tensão de rede disponível e a indicação detensão na placa de características têm queser coincidentes.

Antes da colocação em funcionamento

■ Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.

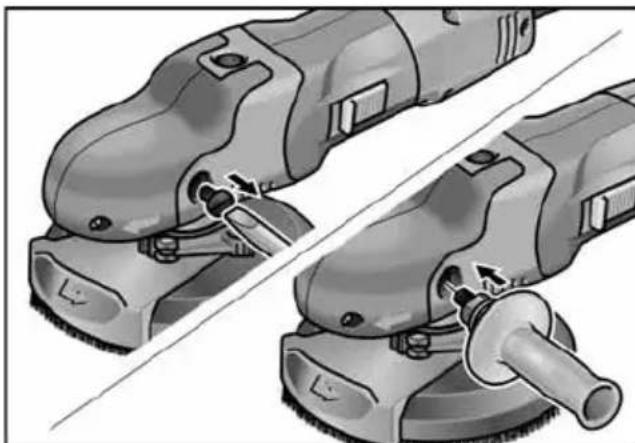

Montar o punho adicional

Para melhor manejamento da ferramenta eléctrica pode ser montado o punho adicional.

■ Remover o parafuso de fixação no lado esquerdo do punho.

■ Enroscar o punho adicional e apertá-lo.

Para desmontagem do punho, voltar a montar o parafuso antes removido.

Ligação de um sistema de aspiração

INDICAÇÃO!

Recomenda-se a utilização do aspirador especial FLEX S 47 M.

■ Fixar a mangueira de aspiração no bocal de ligação da capa de protecção.
- Fixar o cabo de ligação com os suportes do cabo (3x) fornecidos na mangueira de aspiração.

Ligar a mangueira de aspiração ao sistema de aspiração. Respeitar as Instruções de serviço para o sistema de aspiração! Controlar a fixação! Em caso de necessidade, utilizar um adaptador adequado.

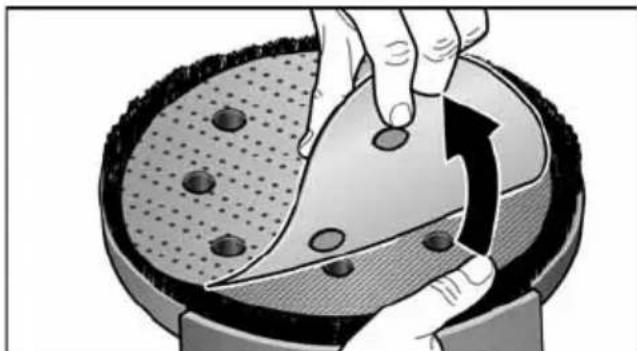

Assentar/mudar uma folha de lixa auto-aderente.

■ Desligar a ficha da tomada.
■ Retirar o elemento de lixar gasto do prato de suporte.

■ Assentar a folha de lixa auto-aderente no meio do prato de suporte. Observar a posição da perfuração para garantir a aspiração do pó.

■ Efectuar um teste de ensaio, para controlar a fixação centrada do produto de lixar.

Trabalho com pratos para lixar de leque

i INDICAÇÃO!

Os pratos para lixar de leque fazem parte dokit de acessórios «Tratamento de metal».

■ Desligar a ficha da tomada.

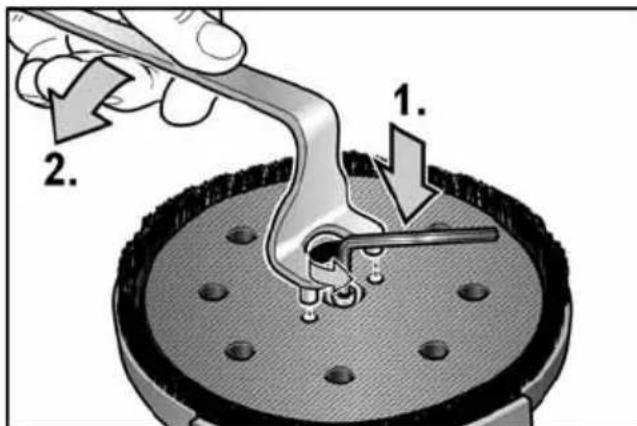

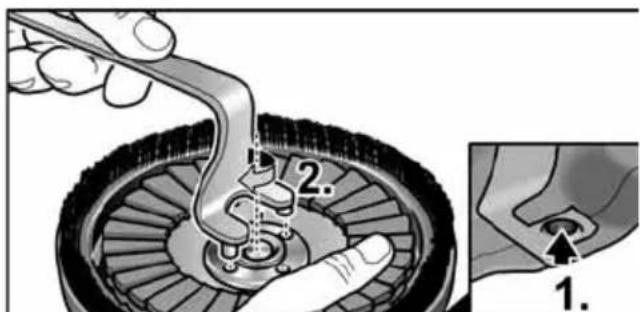

■ Premir e manter premido o bloqueio do veio.
■ Soltar manualmente ou com chave de dois tubos do prato aderente.

i INDICAÇÃO!

Em caso de prato aderente muito fixo, segurar o veio de engrenagem com uma chave com sextavado interior.

• Rodar o prato aderente em sentido contrário dos ponteiros do relógio e desaparafusar do fuso.

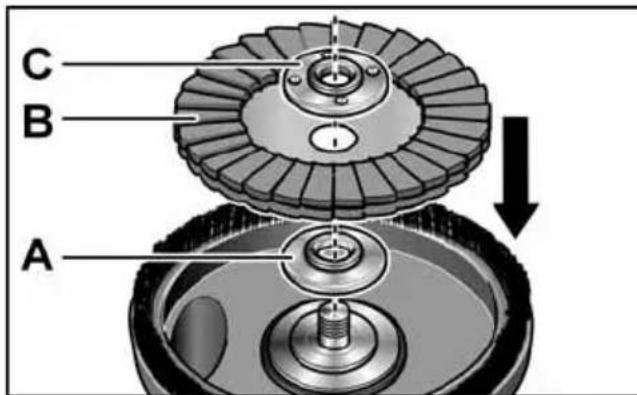

  ■ Colocar o flange de aperto (A) no fuso.
  ■ Colocar o prato para lixar de leque (B) no flange de aperto.
  ■ Apertar a porca de fixação (C) no veio, com o colar para cima.

C B A

■ Premir e manter premido o bloqueio do veio.
■ Apertar a porca de aperto com a chave de detenção no sentido dos ponteiros do relógio.

■ Efectuar um teste de ensaio, para controlar a fixação centrada do produto de lixar.

ATENÇÃO!

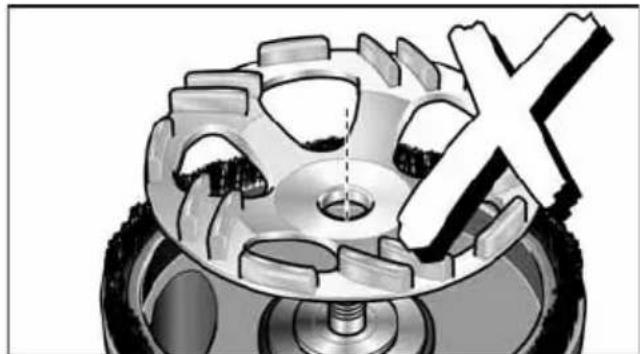

Jamais utilizar um parto de diamante para lixar não autorizada pela FLEX nesta ferramenta eléctrica.

Perigo de danos no aparelho!

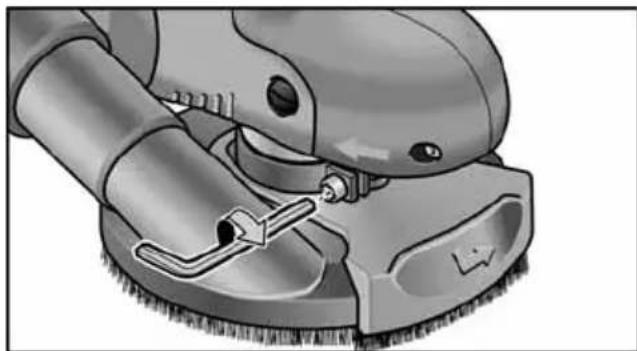

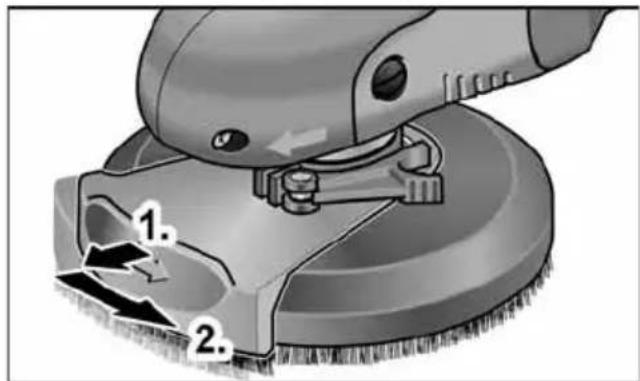

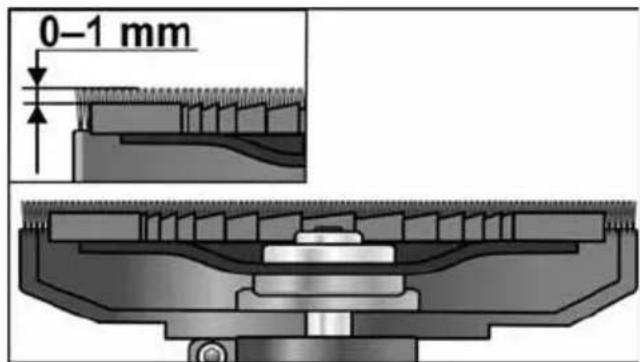

Controlar o posicionamento da tampa de protecção:

A coroa de escovas deve estender-se aprox.

0–1 mm para além do elemento para lixar.

Em caso de necessidade, corrigir.

0-1 mm

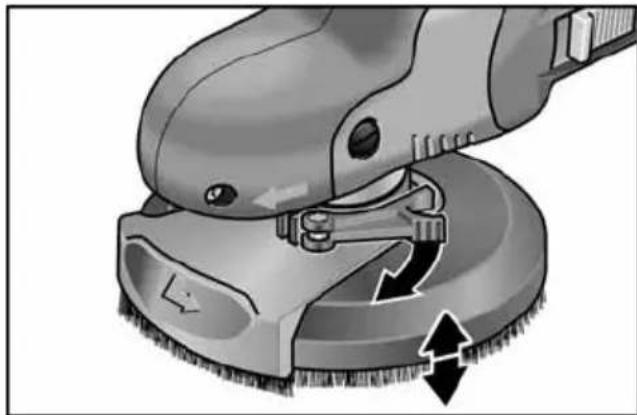

■ Soltar a alavanca de fixação na capa de protecção.

■ Regular a tampa de protecção para a altura pretendida.

■ Apertar a alavanca de tensão.

INDICAÇÃO!

Em caso de diminuir a força de aperto, oaperto pode ser reajustado apertando osparafusos de sextavado interior naalavanca de fixação.

Funcionamento curta sem engate:

■ Deslocar o interruptor basculante para a frente e prendê-lo.

■ Para desligar, libertar o interruptor basculante.

Funcionamento contínuo com engate:

i INDICAÇÃO!

Após uma falha de corrente, o aparelho eléctrico ligado não liga novamente.

1. 2.

■ Deslocar o interruptor basculante para a frente e engatá-lo, exercendo pressão na parte da frente.

Desligar o aparelho:

Para desligar, exercer pressão na parte de trás do interruptor.

Pré-selecção de rotações

3 + -

Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.

A rotação é regulável de 600–2.100 rpm.

Afinação Rotação (rpm)

1 600

2 900

3 1.200

4 1.500

5 1.800

6 2.100

Trabalhar com a ferramenta eléctrica

AVISO!

O prato de lixar em rotação não pode entrar em contacto com objectos com superfícies pontiagudas salientes. Perigo de um contragolpe! Danos no prato de lixar.

Emcaso de danos ou forte desgaste do prato de lixar, este deve ser impreterivelmente substituído.

ATENÇÃO!

Segurar a ferramenta eléctrica sempre com asduas mãos!

1. Fixar o produto de lixar.
2. Controlar o posicionamento da tampa de protecção.
3. Ligar o sistema de aspiração.
4. Ligar a ficha à tomada.
5. Ligar o sistema de aspiração.
6. Ligar a ferramenta eléctrica.

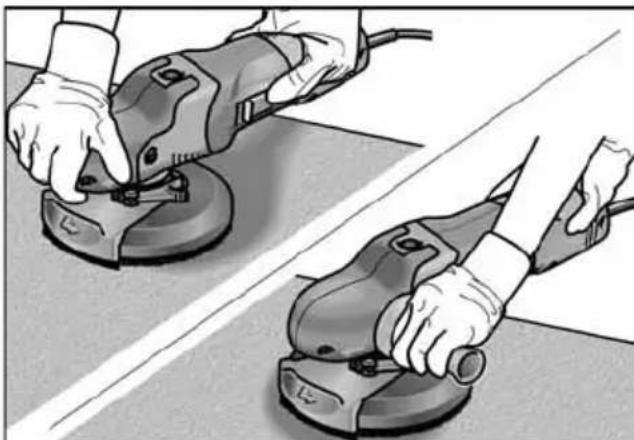

7. Colocar a ferramenta eléctrica em cima da superfície de trabalho.
   A coroa de lixar tem que estar alinhada à face com a superfície de trabalho.

8. Pressionar mais para que o prato de lixar entre em contacto com a superfície de trabalho. Colocar a ferramenta eléctrica em cima da superfície de trabalho.

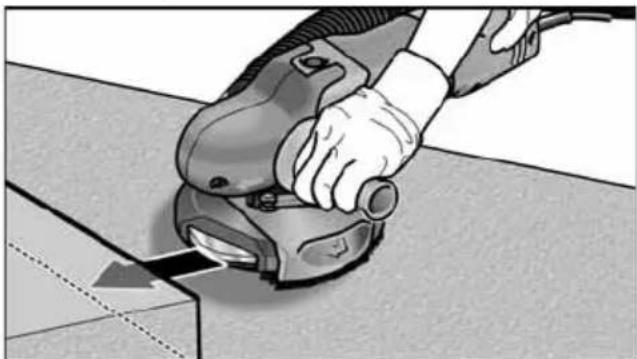

9. Para lixar em cantos:

- Desligar o aparelho e esperar, até que a ferramenta de lixar esteja completamente parada.

- Retirar o segmento de bordo oscilante e deslocá-lo para a esquerda.

- Voltar a ligar o aparelho.

- Colocar a ferramenta eléctrica em cima da superfície de trabalho.

1. Depois de executado o trabalho, desligar a ferramenta eléctrica e retirar a ficha da tomada.

Coroa de escovas

A tampa de protecção está equipada com uma coroa de lixar. Esta coroa executa duas funções:

- Porque a coroa de lixar está saliente sobre a superfície do prato de lixar, ela entra, primeiro, em contacto com a superfície de trabalho. Deste modo, o prato de lixar é colocado paralelamente em relação à superfície de trabalho, antes do meio de lixar entrar em contacto com a referida superfície de trabalho.

Evita-se, assim, uma reentrância em forma de foice provocada pelo bordo do prato de lixar.

- A coroa de lixar retém o pó, até este ser aspirado pelo aspirador.

Se a coroa de lixar sofrer danos ou apresentar um desgaste excessivo, deve ser substituída. Para isso, oscilar a ferramenta eléctrica com movimentos de sobreposição.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Limpeza

AVISO!

Não utilizar água ou produtos de limpeza líquidos.

ATENÇÃO!

Em caso de trabalhos de limpeza com arcomprimido, usar obrigatoriamente óculosde protecção.

■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.
■ Limpar a tampa de protecção e o segmento de bordo oscilante com ar comprimido seco.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

INDICAÇÃO!

Não desapertar os parafusos na caixa domotor durante o tempo de garantia. Seesta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para mais informação sobre outros acessórios, principalmente ferramentas de utilização.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:

www.flex-tools.com

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em

«Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

N 60745 de acordo com as determinações das directivas

2004/108/CE (até 19.04.2016),

2014/30/UE (a partir de 20.04.2016),

2006/42/CE, 2011/65/CE.

Responsável pela documentação técnica:

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem serinutilizados, retirando-lhes os cabos deligação à rede.

Só para os países da UE

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2002/98/CE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud
