INSTRUKCJA OBSŁUGI SE 14-2 150 Flex
Instelling Toerental (o.p.m.)
1 600
2 900
3 1.200
4 1.500
5 1.800
6 2.100
Dla własnego bezpieczeństwa ..... 144
Poziom hałasu i drgań 148
Dane techniczne 148
Opis urządzenia 149
Instrukcja obsługi 150
Przegład, konserwacja i pielęgnacja ..... 154
Deklaracja zgodności C.€ . . . . . . . . . 154
Wskazówki dotyczące usuwania
opakowania i zużytego urządzenia ..... 155
Wyłączenie z odpowiedzialności ..... 155
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo.
Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji.
Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Zastosować okulary ochronne!
Używać ochronników słuchu!
Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 155)!
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przed użyciem urządzenia dokładnie przeczytać i postępować według:
- niniejszej instrukcji obsługi,
- „Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
- zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.
Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobowanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy.
Urządzenie stosować tylko
- zgodnie z przeznaczeniem,
- w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa ihigieny pracy.
Usterki wywierające wpływ na bezpieczeństwa należy niezwłocznie usunąć.
Zastosowanie zgodne z przeznaczeniem
Szlifierka do powierzchni SE 14-2 125/
SE 14-2 150 przeznaczona jest
- do profesjonalnego zastosowania w przemyśle i rzemiośle,
- do szlifowania na sucho powierzchni z metalu, kamienia i drewna, jak również do suchego szlifowania powłok malarskich,
- do zastosowania z papierem ściernym na rzepy na talerzach wsporczych, które ofero-wane są przez firmę FLEX do tego urządzenia,

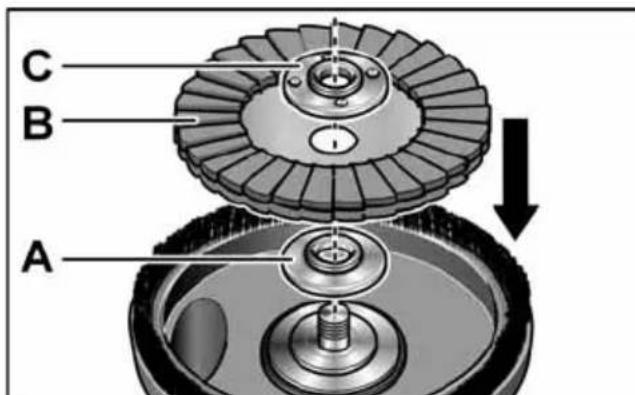

- do zastosowania ze ściemicami wachlarzowymi, które oferowane są przez firmę FLEX do tego urządzenia.
Narzędzia muszą być dopuszczone dla liczby obrotów o wartości co najmniej .3000 obr./min. Zastosowanie tarcz do cięcia lub do zdzierania z tym urządzeniem elektrycznym jest zabronione. Przy pracy szlifierką SE 14-2 125/SE 14-2 150 należy przyłączyć odkurzacz przemysłowy klasy M.
Wskazówki bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia.
Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia. Proszę zachować wszystkie przepisy bezpieczeństwa i w s k a z ó w k i d o p r z y s z ł e g o z a s t o s o w a n i a.
Niniejsze narzędzie elektryczne stosować jako szlifierkę, szlifierkę na papier ścierny i polerkę. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia.
Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.
Niniejsze narzędzie elektryczne nie nadaje się do pracy z użyciem szczotek drucianych, ani tarcz tnących.
Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia.
■ Nie wolno stosować żadnego wyposażenia dodatkowego, które nie jest przewidziane ani polecane przez producenta specjalnie dla tego urządzenia elektrycznego.
Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.
■ Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak wysoka, jak najwyższa liczba obrotów podana na urządzeniu.
Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.
■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia.
Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane.
Tarcze szlifierskie, talerze szlifierskie lub inne wyposażenie musi dokładnie pasować na wrzeciono ściernicy urządzenia elektrycznego.
Narzędzia, które nie pasują dokładnie na wrzeciono ściemicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem.
Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem należy sprawdzić, czy narzędzia nie są wyszczerbione lub pęknięte, czy talerz szlifierski nie jest pęknięty, zużyty lub a. zdarty. Po ewentualnym upadku urządzenia elektrycznego lub narzędzia, należy sprawdzić czy nie uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty.
Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne.
Zastosować odpowiednio maskę przeciwpytową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów.
Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urządzenia.
Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu.
■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony.
Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.
■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym.
Kontakt z przewodem elektrycznym, znajdu- jącym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to dopro- wadzić do porażenia prądem elektrycznym.
■ Elektryczny przewód zasilający prowadzić zawsze z dala od obracających się narzędzi.
W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia się z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie.
Nie wolno odkładać urządzenia elektrycznego zanim narzędzie całkowicie się nie zatrzyma.
Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i s p o w o d o w a ć utratę kontroli użytkownika nad urządzeniem.
■ Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia.
Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może się wkręcić w ciało użytkownika.
■ Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić.
Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.
■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.
■ Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi.
Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.
Szczególne wskazówki bezpieczeństwa przy pracach szlifierskich:
■ Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic.
Ściernice, które nie są przewidziane dla tego urządzenia elektrycznego, nie mogą być dostatecznie osłonięte i dlatego są niebezpieczne.
Ostona ochronna musi być prawidłowo i bezpiecznie zamocowana do urządzenia i nastawiona w sposób zapewniający najwyższy stopień bezpieczeństwa – tzn. tak, aby możliwe najmniejsza część ściernicy była widoczna od strony użytkownika. Ostona ochronna powinna chronić użytkownika przed odłamkami i przypadkowym kontaktem ze ściemicą.

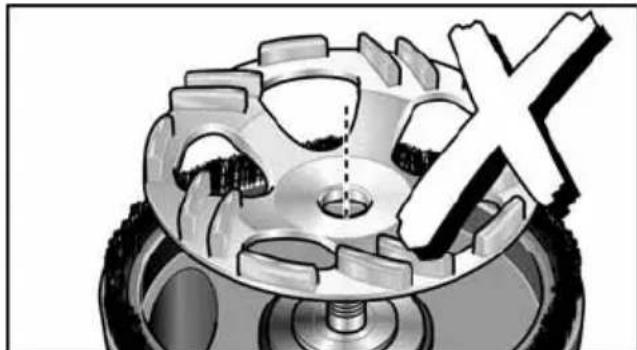

■ Ściernice wolno stosować tylko do zadań, dla których są zalecane. Na przykład: Nie wolno szlifować boczną powierzchnią diamentowego talerza szlifierskiego.
Diamentowe talerze szlifierskie przeznaczone są do zdejmowania materiału spodnią powierzchnią talerza szlifierskiego. Działanie bocznej siły na ściernicę może spowodować jej złamanie.
Należy stosować zawsze kołnierze mocujące odpowiedniej wielkości i k sz t a łtu do wybranego narzędzia.
Właściwe kołnierze podpierają narzędzie i zmniejszają niebezpieczeństwo jego złamania.
■ Nie wolno stosować zużytych narzędzi z większych urządzeń elektrycznych.
Narzędzia do większych urządzeń elektrycznych nie są wykonane dla wysokiej liczby obrotów, z jaką pracują mniejsze urządzenia elektryczne, i dlatego mogą się złamać.
Szczególne wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym:
■ Nie wolno stosować arkuszy papieru ściernego o zbyt dużych wymiarach; przestrzegać wymiarów podanych przez producenta.
Arkusze papieru ściemego, które wystają poza talerz wsporczy, mogą doprowadzić do zranienia, mogą się zablokować, podrzeć lub spowodować uderzenie zwrotne.
Szczególne wskazówki bezpieczeństwa dotyczące polerowania:
Ostona polerska nie może mieć żadnych lużnych części, a szczególnie sznurków mocujących. Sznury mocujące schować lub skrócić.
Luźne sznury mocujące, które obracają się wraz z materiałem polerskim mogą pochwycić palce użtkownika lub zaplątać i z a c z e p i ć się w obrabianym materiale.
Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa
Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje niekontrolowane odrzucenie urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia.
Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędź tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie się tarczy lub uderzenie zwrotne urządzenia.
Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zabloko-wania. W takim przypadku tarcza szlifierska może się również złamać.
Uderzenie zwrotne jest następstwem nieprawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpieczające, które opisane są poniżej.
■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego.
Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwie największą kontrolę nad siłą uderzenia zwrotnego lub momentem reakcji przy rozruchu urządzenia.
Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.
■ Nigdy nie zbliżać dłoni do obracających się narzędzi.
Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.
Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego.
Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.
■ Proszę zachować szczególnie ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu.
Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach. To z kolei jest przyczyną utraty kontroli nad urządzeniem lub uderzenia zwrotnego.
■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego.
Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem.
Dalsze wskazówki bezpieczeństwa
OSTRZEŻENIE!
Dotykanie lub wdychanie szkodliwych/trujących pytów stwarza zagrożenie dla użytkownika lub znajdujących się w pobliżu osób trzecich.
Nie zaleca się szlifowania farb i lakierów ołowiowych. Usuwanie farb ołowianych powinien prowadzić tylko wykwalifikowany specjalista.
■ Nie obrabiać żadnych materiałów, przy obróbce których wydziałają się substancje szkodliwe dla zdrowia (np. azbest).
Zastosować odpowiednie środki zapobiegawcze i ochronne w przypadku gdy występuje możliwość powstania pyłów szkodliwych dla zdrowia, pyłów palnych lub wybuchowych.
Stosować przeciwpyłową maskę ochronną. Stosować odkurzacze przemysłowe.
SZKODY RZECZOWE!
■ Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
Poziom hałasu i drgań
Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.
Poziom hałasu wywołanego przez urządzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:
- Poziom ciśnienia akustycznego: 79,7 dB(A);
- P o z i o m h a łasu podczas pracy: 90,7
- D o k ładność: K = 3 dB.
Całkowita wartość poziomu drgań (przy szlifowaniu krążkiem szlifierskim):
- W a r t o ś ć emisji: a_h,DS<2,5 m/s^2
- D o k ładność: K = 1,5 m/s ^2
OSTRZEŻENIE!
Podane wartości pomiarowe odnoszą się do nowych urządzeń.
Wartości poziomu hałasu i drgań zmieniają się w codziennym użytkowaniu.
WSKAZÓWKA
Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być użyta do wzajemnego porównywania narzędzi elektrycznych.
Nadaje się ona również do prowizorycznego określenia obciążenia drganiami.
Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego.
Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.
dłąże, to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.
W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje.
Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.
Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.
OSTROŻNIE!
Przy ciśnieniu akustycznym powyżej 85 dB(A) należy używać ochronników słuchu.
(A) = na stanowisku pracy
Dane techniczne
| Typ urządzenia Szlifierka do powierzchni SE 14-2 125 | SE 14-2 150 | ||
| Napięcie sieciowe | V/Hz | 230/50 | |
| Klasa ochrony | ☐/II | ||
| Moc pobierana | W | 1.400 | |
| Moc oddawana | W | 880 | |
| Prędkość obrotowa | obr./min | 600-2.100 | |
| Mocowanie narzędzia | M14 | ||
| maks. średnica tarczy | mm | 125 | 150 |
| Ciężar zgodnie z procedurą „EPTA 01/2003“ (bez elektrycznego przewodu zasilającego) | kg | 2,6 | 2,7 |

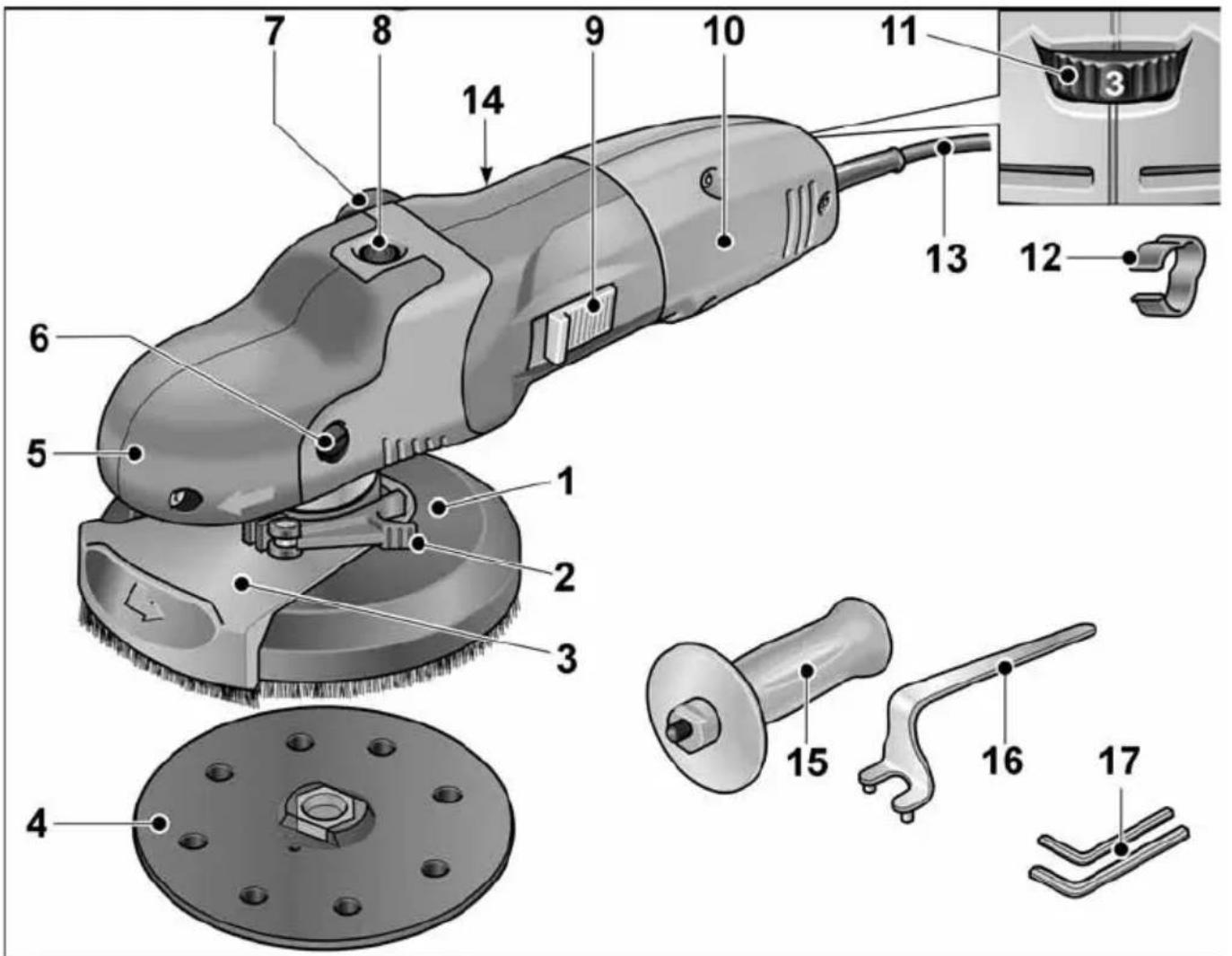

Opis urządzenia
1 O s łona z wieńcem szczotkowym
a) SE 14-2 125: ∅ 125 mm
b) SE 14-2 150: ∅ 150 mm

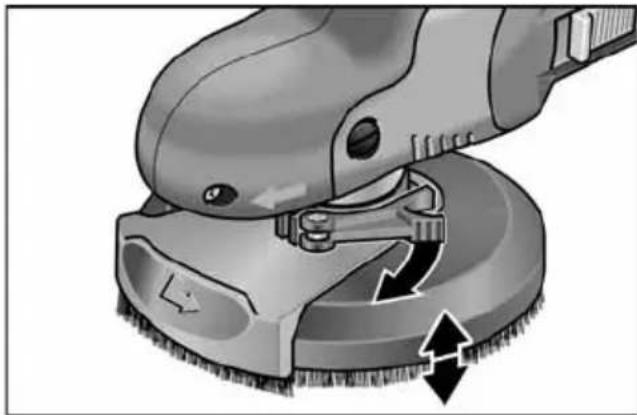

2 Dźwignia do mocowania osłony ochronnej

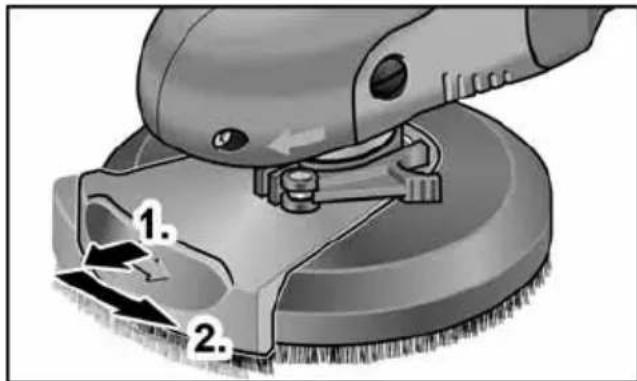

3 Wychylny segment brzegowy
4 Talerz wsporczy na rzepy
5 O s łona z uchwytem
Z otworami wylotu powietrza i strzałką kierunku obrotów.
6 Śruby mocujące osłone z uchwytem
7 Króciec przyłączeniowy do odsysania pyłu
8 B I o k a d a w
Do unieruchomienia wrzeciona przy zmianie narzędzia.

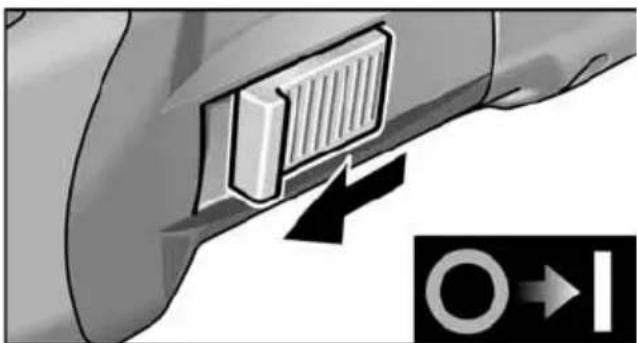

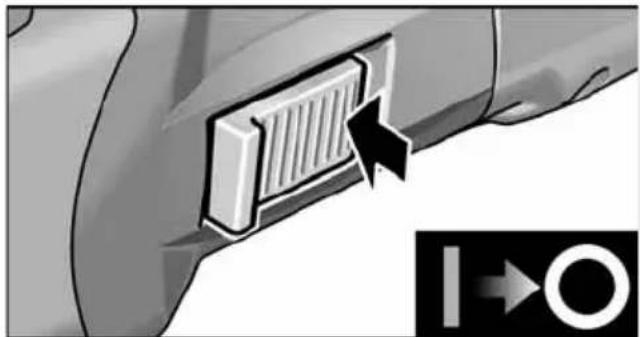

9 P r z e łącznik suwakowy
Do włączania i wyłączania.
Z blokada do pracy ciągłej.
10 Uchwyt

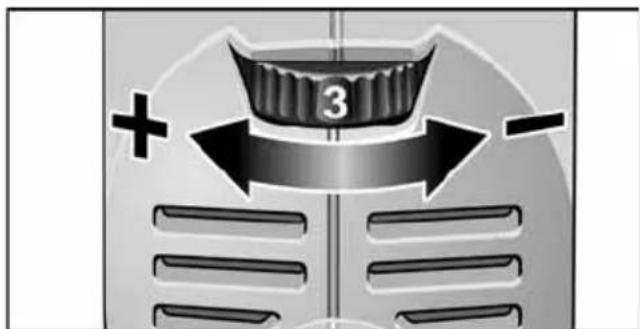

11 Kółko nastawcze liczby obrotów
12 Uchwyt elektrycznego przewodu zasilającego (3x)
Zapewnia bezpieczne prowadzenie przewodu zasilającego przy wężu ssącym.
13 Elektryczny przewód zasilający 4,0 m z wtyczką
14 Tabliczka znamionowa *
15 Uchwyt dodatkowy

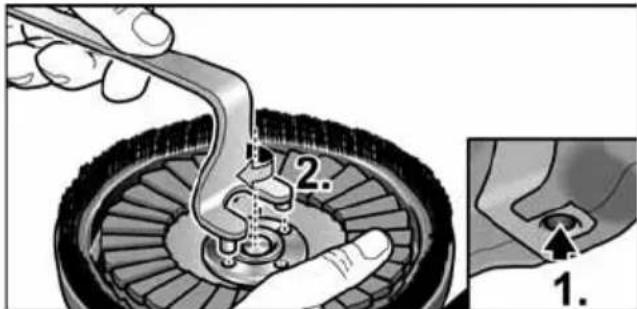

16 Klucz widełkowy do nakrętek mocujących
17 Klucz inbusowy do śrub z gniazdem r wewnętrznym sześciokątnym a (nr 4 + nr 5)
* nie na rysunku
Instrukcja obsługi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu, należy zawsze najpierw wyjąć wtyczkę z gniazdka sieciowego.
OSTROŻNIE!
Napięcie sieci elektrycznej na miejscu zastosowania musi być zgodne z napięciem podanym na tabliczce znamionowej.
Przed uruchomieniem
■ Rozpakować urządzenie elektryczne wraz zwyposażeniem, sprawdzić czy dostawa jest kompletna, a urządzenie nie uległo uszkodzeniu podczas transportu.

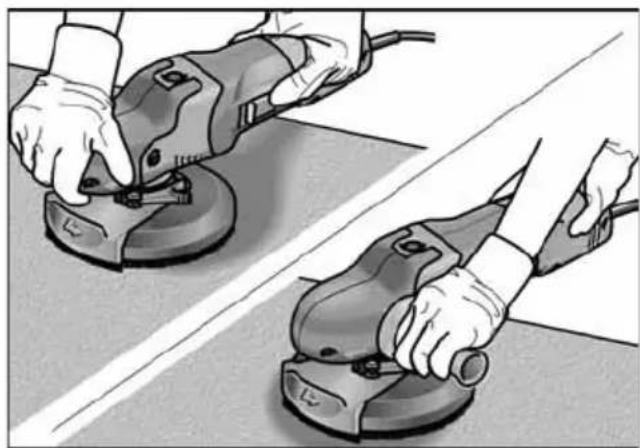

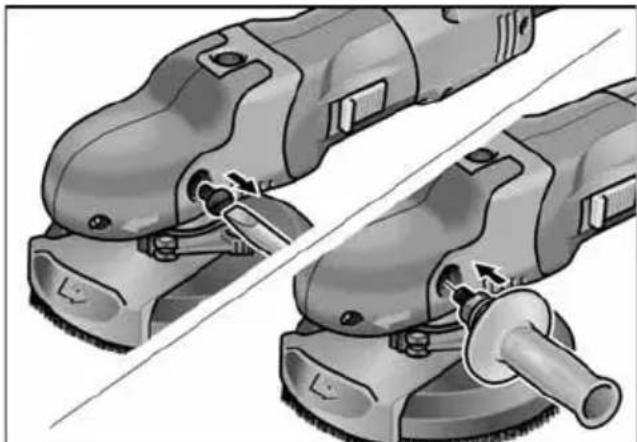

Montaż uchwytu dodatkowego
Zastosowanie dodatkowego uchwytu bocznego umożliwia łatwiejsze prowadzenie narzędzia elektrycznego.
■ Odkręcić śrubę mocującą na lewej stronie osłony z uchwytem.
■ Przykręcić uchwyt dodatkowy i dokręcić.
Po zdemontowaniu uchwytu dodatkowego ponownie przykręcić zdjęta uprzednio śrubę mocującą.

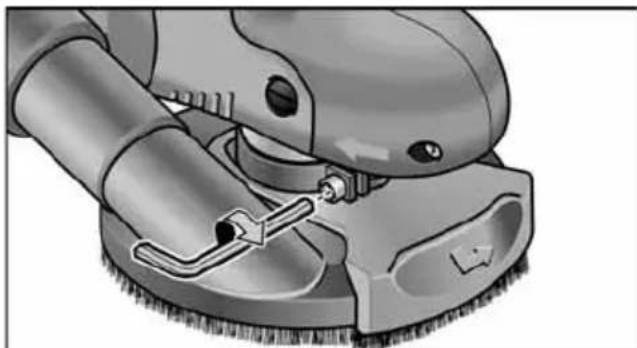

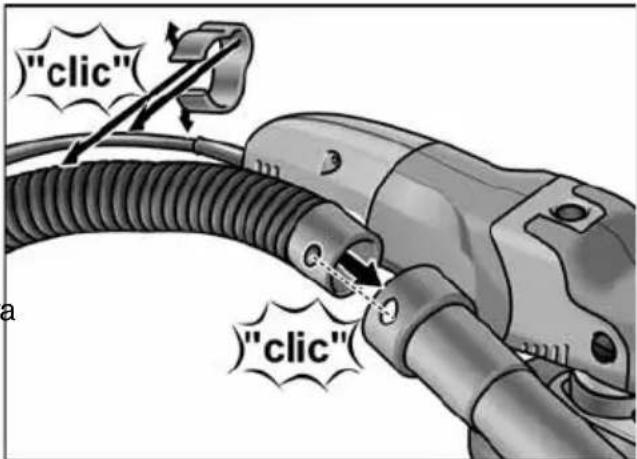

Przyłączanie systemu odsysania pyłu
WSKAZÓWKA
Zaleca się zastosowanie specjalnego odkurzacza przemysłowego S 47 M firmy FLEX.
■ Wąż ssący zamocować do krócca przyłączeniowego na osłonie ochronnej.
Elektryczny przewód zasilający zamocować na wężu ssącym za pomocą uchwytów (3x), które należą do zakresu dostawy.
■ Przyłączyć wąż odsysający do odkurzacza przemysłowego. Przestrzegać przepisów i wskazówek podanych w instrukcji obsługi odkurzacza przemysłowego! Sprawdzić prawidłowość zamocowania! W razie potrzeby zastosować odpowiedni adapter.

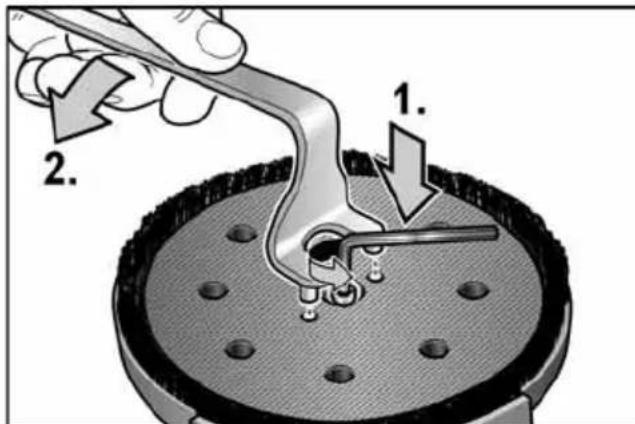

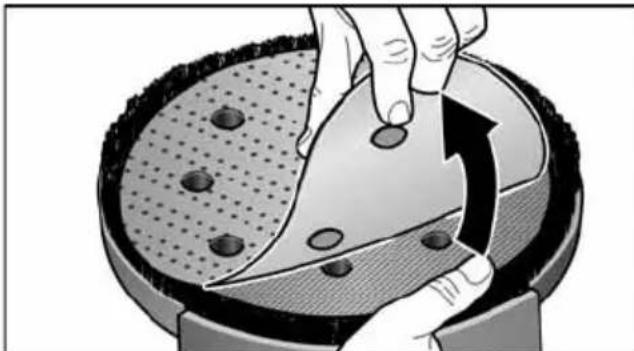

Zakładanie/wymiana papieru ściernego na rzepy
■ Wyjąć wtyczkę z gniazdka sieciowego.
■ Zużyty materiał ścierny zdjąć z talerza wsporczego.
■ Nałożyć papier ściemy na rzepy współśrodkowo na talerz wsporczy i docisnąć. Zwrócić uwagę na pozycje otworów, aby zapewnić właściwe odsysanie pyłu.
■ Przeprowadzić bieg próbny celem sprawdzenia współśrodkowego zamocowania materiału ściernego.
Praca ściernicami wachlarzowymi
WSKAZÓWKA
Ściernice wachlarzowe są częścią zestawu wyposażenia „Obróbka metali”.
■ Wyjąć wtyczkę z gniazdka sieciowego.
■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta.
■ Poluzować talerz na rzepy ręką lub kluczem widełkowym.
WSKAZÓWKA
Przy zablokowanym talerzu na rzepy należy przytrzymać wał przekładni za pomocą klucza do gniazd sześciokątnych.
Odkręcić talerz na rzepy z wrzeciona w kierunku przeciwnym do ruchu wskazówek zegara.
■ Nałożyć kołnierz mocujący (A) na wrzeciono.
■ Nałożyć ściernicę wachlarzową (B) na kołnierz mocujący.
■ Przykręcić nakrętkę mocującą (C) na wrzeciono kołnierzem do góry.
■ Przykręcić nakrętkę mocującą kluczem widełkowym w kierunku zgodnym z ruchem wskazówek zegara.
■ Przeprowadzić bieg próbny celem sprawdzenia współśrodkowego zamocowania materiału ściernego.
OSTROŻNIE!
Nie wolno nigdy zakładać żadnych diamentowych tarcz szlifierskich, które nie są dopusz-czone przez firmę FLEX do zastosowania z tym urządzeniem elektrycznym. Niebezpieczeństwo uszkodzenia urządzenia!

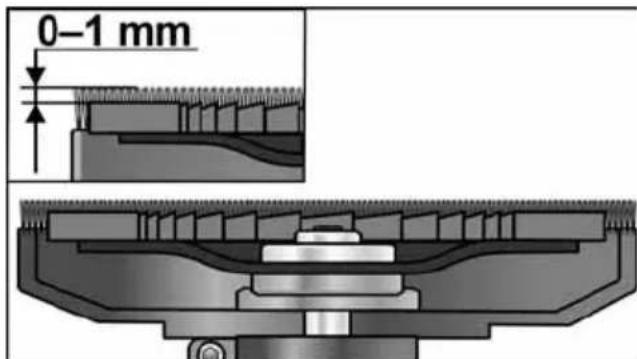

Kontrola ustawienia osłony ochronnej
Brzeg szczotki powinien wystawać ok. 0–1 mm poza materiał szlifierski. W razie potrzeby skorygować.
Nastawić osłonę ochronną na odpowiedniej wysokości.
■ Dokręcić dźwignię mocująca.
WSKAZÓWKA
Przy spadku siły docisku można skorygować docisk dokręcając śrubę z gniazdem wewnętrznym sześciokątnym na dźwigni mocującej.
Włączanie i wyłączanie urządzenia Praca chwilowa bez blokady:
■ Przesunąć przełącznik suwakowy do przodu i przytrzymać.
■ W celu wyłączenia zwolnić przełącznik suwakowy.
Praca ciągła z blokada:
WSKAZÓWKA
Po awarii w dopływie prądu elektrycznego urządzenie pozostawione w stanie włączenia nie włączy się automatycznie.
Wyłączanie urządzenia:
■ W celu wyłączenia zwolnić blokadę poprzez naciśnięcie na tylnę część przełącznika suwakowego.
Nastawianie liczby obrotów
Liczbę obrotów można nastawiać w zakresie 600-2.100 obr./min.
Nastawienie Liczba obrotów (obr./min)
1 600
2 900
3 1.200
4 1.500
5 1.800
6 2.100
Praca narzędziem elektrycznym
OSTRZEŻENIE!
Obracający się talerz szlifierski nie może zetknąć się z ostrymi, wystającymi częściami. Niebezpieczeństwo uderzenia zwrotnego! Uszkodzenie talerza szlifierskiego.
W przypadku uszkodzenia lub znacznego zużycia talerza szlifierskiego należy go koniecznie wymienić.
OSTROŻNIE!
Urządzenie elektryczne należy zawsze trzymać obiema rękoma!
- Zamocować materiał ścierny.
- Sprawdzić ustawienie osłony ochronnej.
- Przyłączyć odkurzacz przemysłowy.
- Włożyć wtyczkę do gniazdka sieciowego.
- Włączyć odkurzacz przemysłowy.
- Włączyć urządzenie elektryczne.
-
Przyłożyć urządzenie elektryczne do powierzchni przeznaczonej do obróbki. Wieniec szczotkowy musi przylegać do obrabianej powierzchni.
-
Zwiększyć nacisk, aby talerz szlifierski zetknął się z obrabianą powierzchnią. Urządzenie elektryczne prowadzić przy tym ruchem wahadłowym nakładającymi się pasami.

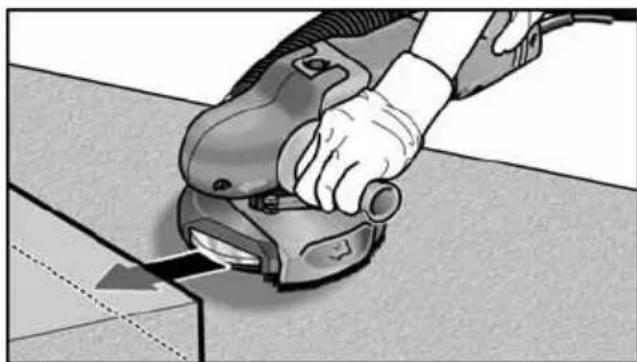

- Przy szlifowaniu w kątach:
- Wyłączyć urządzenie i zaczekać, aż narzędzie szlifierskie całkowicie się zatrzyma.
- Wyciąg nąć wychylny segment brzegowy iобрócićw lewo.
- Ponownie włączyć urządzenie.
- Przyłożynżdzenie elektryczne do powierzchni przeznaczonej do obróbki.
- Po zakończeniu pracy wyłączyć urządzenie elektryczne i wyjąć wtyczkę z gniazdka sieciowego.
Wieniec szczotkowy
Osłona ochronna wyposażona jest w wieniec szczotkowy. Wieniec ten wypełnia dwa zadania:
- Ponieważ wieniec szczotkowy wystaje ponad powierzchnię talerza szlifierskiego, styka się jako pierwszy z powierzchnią przeznaczoną do obróbki. W ten sposób talerz szlifierski ustawia się równolegle do powierzchni przeznaczonej do obróbki zanim materiał ścierny dotknie obrabianej powierzchni. Dzięki temu zapobiega się powstawaniu łukowatych zagłębień spowodowanych poprzez szlifowanie brzegiem talerza szlifierskiego.
- Wieniec zatrzymuje pył, który zostaje odsysany odkurzaczem przemysłowym.
Jeżeli wieniec szczotkowy ulegnie uszkodzeniu lub wykazuje nadmieme zużycie, należy go wymienić na nowy. Zestaw szczotek zapasowych można nabyć poprzez każde centrum serwisowe firmy FLEX.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyłąć wtyczkę z gniazdka sieciowego.
Czyszczenie
OSTRZEŻENIE!
Nie wolno stosować wody ani żadnych płynnych środków czyszczących.
OSTROŻNIE!
Przy czyszczeniu z użyciem sprężonego powietrza należy koniecznie zakładać okulary ochronne.
■ Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem.
■ Ostone ochronna i wychylny segment brzegowy należy czyścić suchym sprężonym powietrzem.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
WSKAZÓWKA
Śrub znajdujących się na korpusie urządzenia nie wolno odkręcać w okresie ważności gwarancji.
W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do roszczeń z t y t u łu gwarancji udzielonej przez producenta.
Części zamienne i wyposażenie dodatkowe
Kolejne elementy wyposażenia, a szczególnie narzędzia do różnych zastosowań, podane są w katalogach producenta urządzenia.
Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com
Deklaracja zgodności C€
Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi:
EN 60745 zgodnie z wymaganiami rozporządzenia
2004/108/WE (do 19.04.2016),
2014/30/UE (od 20.04.2016),
2006/42/WE i 2011/65/WE.
Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.
Tylko dla krajów EU
Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/WE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego istnieje obowiązek zbierania narzędzi elektrycznych celem odzysku surowców wtórnych i utylizacji.
WSKAZÓWKA
Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w p u n k c i e z a k u p u.
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
