NAUDOJIMO INSTRUKCIJA SE 14-2 150 Flex

Tarkista laikan suojuksen asento:

Triukšmas ir vibracija .....205

Techniniai duomenys .....206

Bendras jrankio vaizdas .....207

Nurodymai dirbant .....208

Techninis aptarnavimas ir priežiūra . . .212

C€-Atitikimo deklaracija .....212

Nurodymai utilizuoti .....213

Atsakomybës paðalinimas. 213

Naudojami simboliai

JSPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaity-kite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio utilizavimo (žr. 213 psl.)!

Jūsų saugumui

JSPĖJIMAS!

Prieš naudodami elektrinį įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

- šios instrukcijos,

- "Bendruju saugos taisykliu", esančiu pridedamoje knygelèje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),

- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadīntas įrankis ar atsirasti kiti materialiniai nuostoliai.

Šis elektrinis įrankis gali būti naudojamas tik

- pagal paskirti,

– saugumo technikos požiūriu neprie-kaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Paviršių šlifuoklis SE 14-2 125/SE 14-2 150 yra skirtas

– profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,
– sausai šlifuoti metalų, akmens ir medžio paviršių bei sausai nušlifuoti dažus,
- naudoti kibujj šlifavimo popierių ant atra- minių padų, kuriuos FLEX siūlo šiam prietaisui,
– naudoti vėduoklinius šlifavimo padus, kuriuos FLEX siūlo šiam prietaisui,
Irankius turi būti leista naudoti ne mažiau kaip 3.000 aps./min. apsukų skaičiumi.
Su šiuo įrankiu draudžiama naudoti pjovimo ir grubaus šlifavimo diskus.

Naudodami paviršių šlifuoklj SE 14-2 125/SE 14-2 150 privalote prijungti M klasės dulkių siurblį.

Saugos nurodymai

JSPĖJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

■ Sj elektrinj įrankį reikia naudoti kaip šlifuoklj, šlifuoklj su švitriniu popieriumi ir poliruoklj.
Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu.
Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.

■ Šis elektrinis įrankis netinka darbui su vieliniais šepečiais ir abrazyviniais pjovimo diskais.

Naudojant ne pagal paskirti, galima sugadinti jranki ir susižeisti.

■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui.

Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.

■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis. Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti į visas puses.

- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis.

Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.

■ Šlifavimo diskai, šlifavimo lěkštelės ir kiti priedai privalo tiksliai tikti ant elektrinio įrankio šlifavimo suklio.

Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudo-jantis patikrinkite darbinius įrankius, ar jie nėra suskilę ir įtrūkę; patikrinkite šlifavimo lėkšteles, ar jos nėra įtrūku-sios, susidėvėjusios arba stipriai nudilusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbiniį įrankį. Kai Jūs patikrinote ir įstatėte darbiniį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis.
Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais.
Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis.
Akys privalo būti apsaugotos nuo j šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus.
Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant.
Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

■ Prietaisą laikykite tik už izoliuotų rankenų, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savąjį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgi.

■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.
Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsu plaštaka arba ranka gali pakliūti j besisukantj darbinj įrankį.
■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.
Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
■ Niekuomet neneškite veikiančio elektrinio jrankio.
Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigręš įJūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.
Variklio ventiliatorius traukia dulkes j korpusa, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.
Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.
Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.
■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.
Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko.
Apsauginis gaubtas privalo saugoti dirbantjij nuo nuolaužu ir atsitiktiniu kontaktu su šlifavimo disku.

Šlifavimui skirti ypatingieji saugos nurodymai:

■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite deimantinės šlifavimo lėkštelės šoniniu paviršiumi.
Deimantinė šlifavimo lėkštelė yra skirta medžiagoms šalinti šlifavimo lėkštelės apatine puse. Šoninis jęgų poveikis į ši šlifavimo diską gali jį suardyti.
■ Visada naudokite nepažeistas tvirti-nimo junges, kurių dydis ir forma tinka Jūsų pasirinktam darbiniam įrankiui.
Tinkamos jungės paremia darbinius įrankius ir sumažina lūžimo pavojų.
■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių darbinių įrankių.
Didesniems elektriniams jrankiams skirti darbiniai jrankiai nėra apskaičiuoti mažų elektrinių jrankių dideliems sūkių skaičiams ir gali lūžti.

Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi

■ Nenaudokite per didelių šlifavimo diskų, bet paisykite gamintojo nurodymų dėl šlifavimo diskų dydžio.

Už šlifavimo padą didesni šlifavimo diskai gali sužeisti bei užsiblokuoti, sutrūkti ar atšokti atgal.

Poliravimui skirti ypatingieji saugos nurodymai:

■ Nepaleiskite jokių palaidų poliravimo gaubto dalių, ypač tvirtinimo virvių. Pašalinkite arba sutrumpinkite tvirtinimo virves.

Palaidos, susisukančios tvirtinimo virvės gali apsisukti apie pirštus arba jsipainioti i detalę.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu jrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą.
Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.

Atatrankos atveju darbinis įrankis kliudyti Jūsu ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai.

Atatranka stumia elektrinj jrankj priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampu, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Kitos saugos nuorodos

!SPÉJIMAS!

Kontaktas su kenksmingomis/nuodingomis dulkémis ar jų įkvėpimas kelia grėsmę dirbančiajam ar netoli jo esantiems asmenims.

■ Nepatartina šlifuoti dažų, kurių sudėtyje yra švino. Dažus, kurių sudėtyje yra švino, pašalinti leidžiama tik specialistams.
- Niekuomet nepjaukite ir nešlifuokite medžiagų, kurias apdorojant išsiskiria sveikatai kenksmingos medžiagos (pvz., asbestas). Imkitės saugumo priemonių, jei tikėtina, kad dirbant gali susidaryti sveikatai pavojingos, degios arba sprogios dulkės. Naudokite respiratorių. Naudokite dulkių nusiurbimo sistemą.

SUGADINIMO PAVOJUS!

■ Tinklo jtampa turi atitikti jtampa, nurodyta jrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto jrankio triukšmo lygio tipinė vertė:

– Garso slègio lygis: 79,7 dB(A);
– Triukšmo galios lygis: 90,7 dB(A);
- Paklaida: K = 3 dB.
Vibracijos lygis, (šlifuojant abrazyvu lakštu):
– Bendru atveju skleidžiamas

$$ \text { dydis: } \quad a _ {\mathrm{h,DS}} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ - \text { Paklaida: } K = 1, 5 \mathrm{m} / \mathrm{s} $$

!SPÉJIMAS!

Pateikiami dydžiai galioja naujam jrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.

Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todèl darbo metu vibracijos apkrova gali smarkiai padidèti.

Norint tiksliai jvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas.

Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Įrankio tipas Paviršių šlifuoklis		SE 14-2 125	SE 14-2 150
Tinklo įtampa V/Hz 230/50
Saugos klasė		☐/II
Imama galia W 1.400
Atiduodama galia W 880
Sukimosi greitis aps./min. 600–2.100
Priedo jungtis M14
Didžiausias disko skersmuo mm 125		150
Svoris pagal „EPTA-procedure 01/2003“(be jungiamojo kabelio)	kg	2,6	2,7

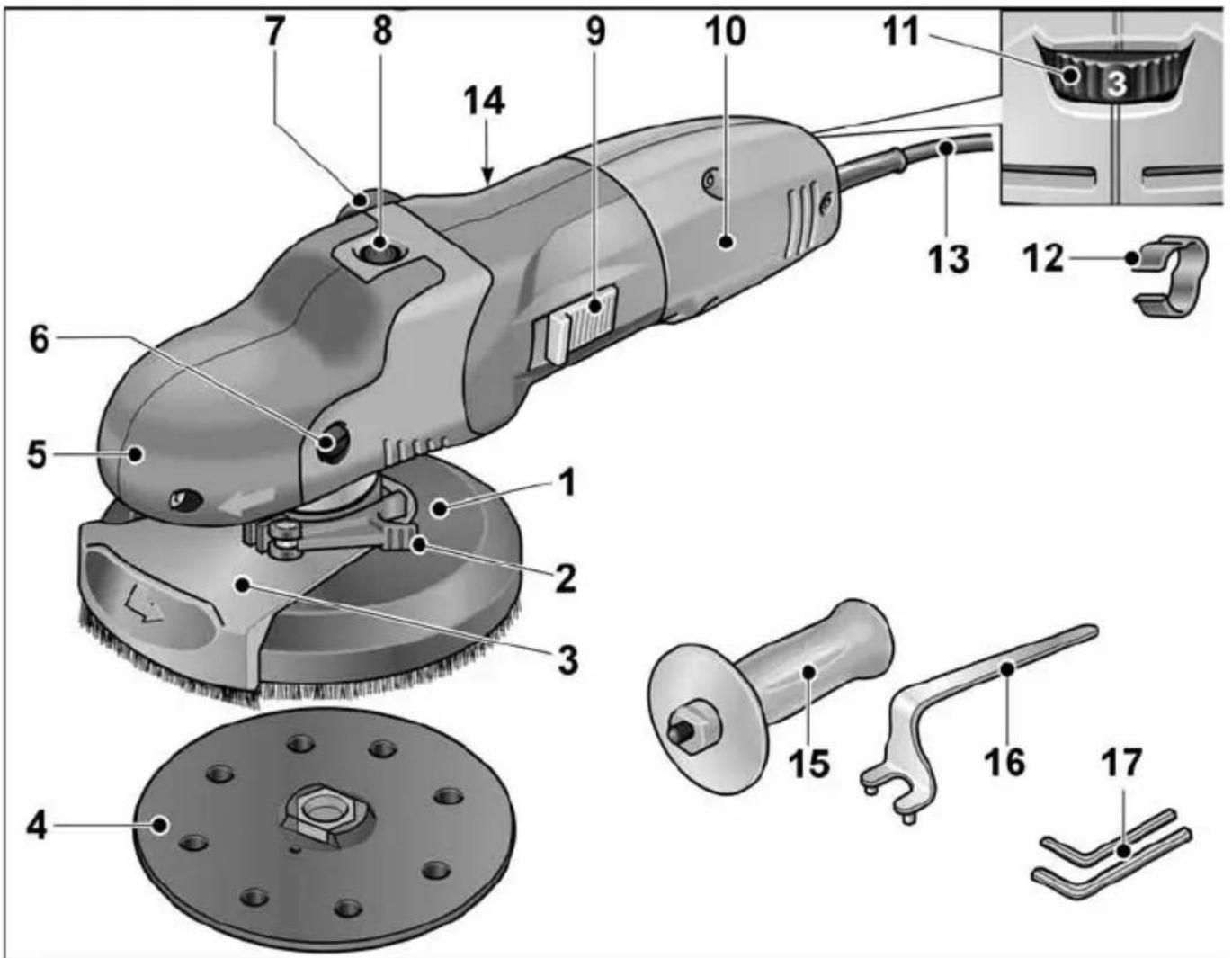

Bendras jrankio vaizdas

1 Apsauginis gaubtas su šepetiniu išoriniu žiedu

a) SE 14-2 125: ∅ 125 mm

b) SE 14-2 150: ∅ 150 mm

2 Apsauginio gaubto įtempimo svirtis

3 Pasukamas kraštinis segmentas

4 Kibusis šlifavimo padas

5 Gaubtas virš rankenos

su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

6 Laikomojo gaubto tvirtinimo varžtas

7 N u s i u r b i atvamzdis

8 Veleno fiksatorius

skirta nustatyti suklius, kai keičiami įrankiai.

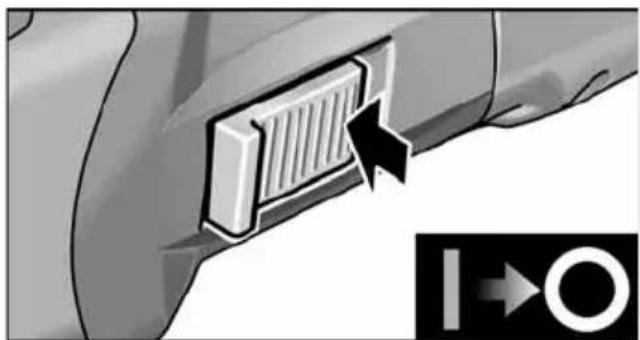

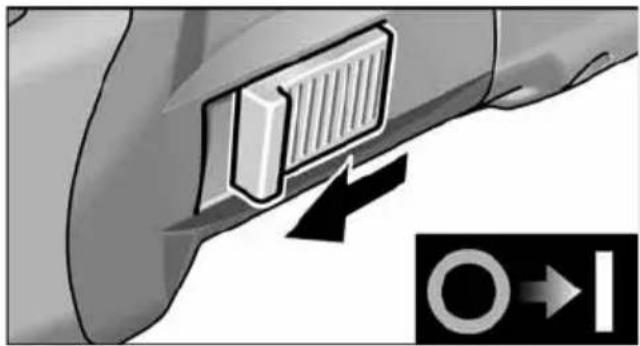

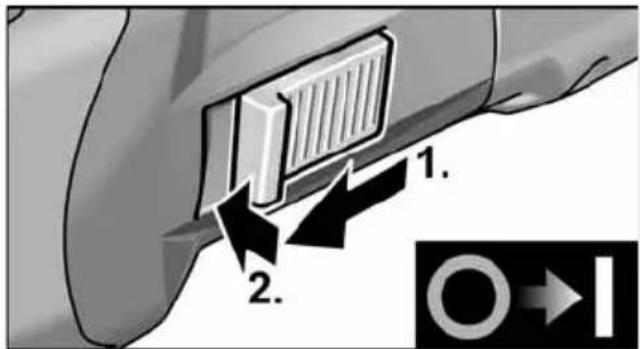

9 J u n g i k l i s Jrankj jjungti ir išjungti. Su fiksavimo pozicija ilgalaikio darbo režimui.
10 Rankena

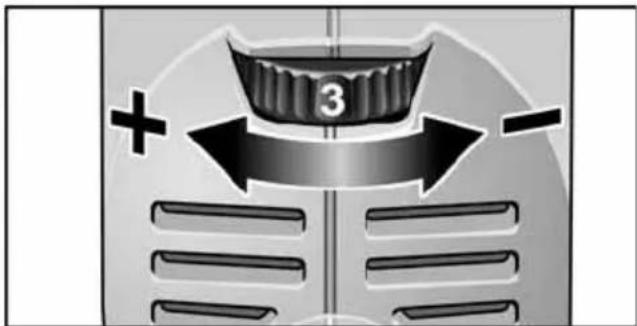

11 Sukimosi greičio reguliavimo ratukas
12 Kabelio laikiklis (3x) Kabeliui saugiai pro jsiurbimo žarną pravesti
13 Jungiamasis kabelis 4,0 m su tinklo kištuku
14 Irankio skydelis *
15 Papildoma ritalaoprijungimo
16 Tvirtinimo veržlių raktas
17 Raktas su vidiniu šešiabriauniu (veržliarakčio žiaunų plotis 4 + veržliarakčio žiaunų plotis 5)

*nepavaizduota (s)

Nurodymai dirbant

JSPÉJIMAS!

Prieš visus darbus su prietaisu ištraukite kištuką iš lizdo.

ATSARGIAI!

Elektros tinklo įtampa ir ant parametry lentelės nurodyta įtampa turi sutapti.

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir jo reikmenis bei priedus ir patikrinkite, ar nėra paken-kimų transportuojant.

Papildomos rankenos montavimas

Kad elektros įrankį būtų lengviau valdyti, galima sumontuoti papildomą rankeną.

■ Išsukite tvirtinimo varžtą kairėje laikomojo gaubto pusėje.

■ Jsukite ir priveržkite papildomą rankeną. Išmontavę papildomą rankeną, vėl jsukite anksčiau pašalintą varžtą.

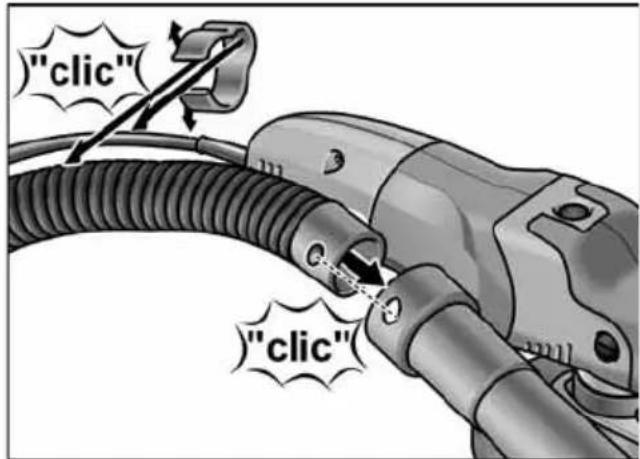

Nusiurbimo įtaiso prijungimas

NURODYMAS

Rekomenduojama naudoti specialią orapūtę „FLEX S 47 M“.

■ Pritvirtinkite nusiurbimo žarną prie jungiamojo apsauginio gaubto atvamzdžio.
■ Jungiamajj kabelj tiekimo komplektacijoje esančiais kabelio laikikliais (3x) pritvirtinkite prie nusiurbimo žarnos.

Nusiurbimo žarną prijunkite prie nusiurbimo jtaiso. Laikykitės nurodymų, esančių nusiurbimo jtaiso instrukcijoje! Patikrinkite tvirtinimą! Reikalui esant naudokite atitinkamą adapterį.

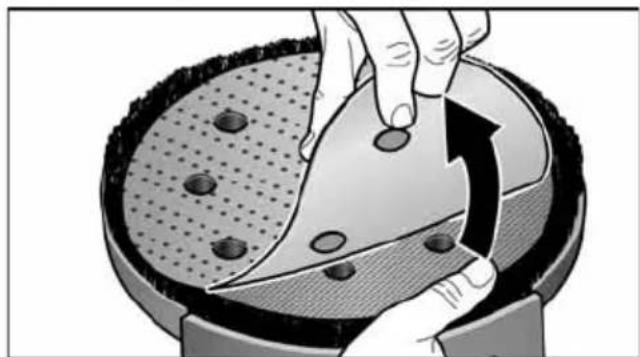

Kibiojo šlifavimo popieriaus uždėjimas (pakeitimas)

■ Ištraukite kištuką iš tinklo lizdo.
■ Nuimkite susidėvėjusią šlifavimo priemonę nuo atraminio pado.

■ Centruotai uždėkite kibųjį šlifavimo popierių ant atraminio pado ir prispaus-kite. Kad būtų patikimai nusiurbiamos šlifavimo dulkės, atkreipkite dėmesį į skylučių padėtis.

■ Atlikite bandomaji jjungimą, patikrindami šlifavimo priemonės centravimą.

Darbas su vėduokliniais šlifavimo padais

i NURODYMAS

Véduokliniai šlifavimo padai yra metalo apdirbimui skirto priedų komplekto dalis.

■ Ištraukite kištuką iš tinklo lizdo.

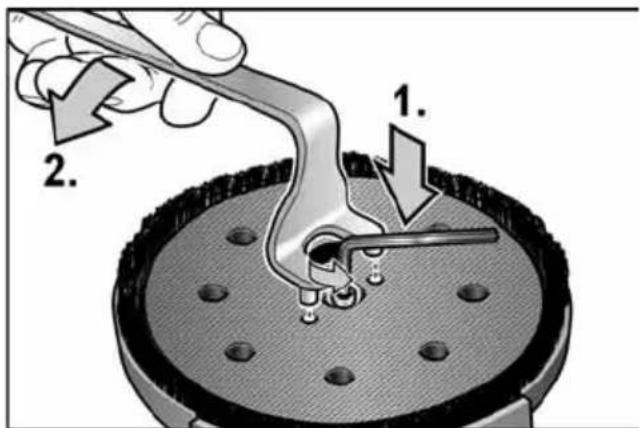

■ Paspauskite veleno fiksatorių ir laikykite jj šioje padėtyje.
■ Ranka arba dviangiu raktu atpalaiduokite kibujj pada.

i NURODYMAS

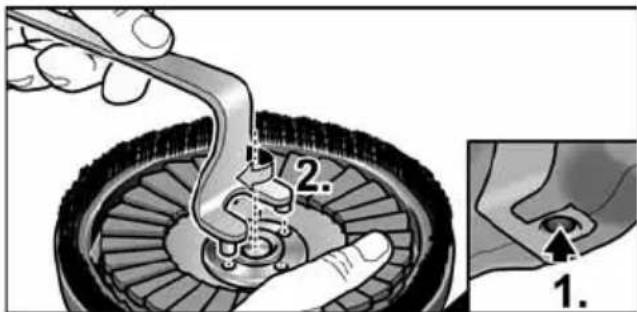

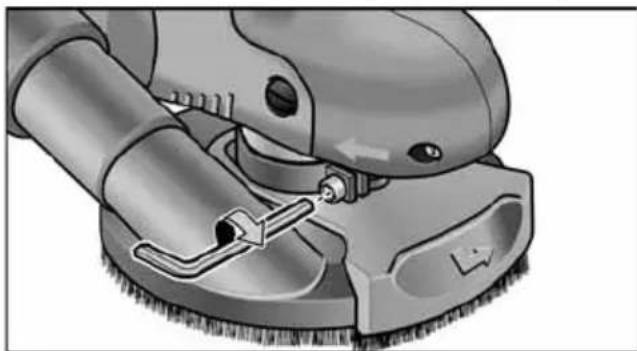

Jeigu kibusis padas laikosi labai tvirtai, raktu su vidiniu šešiabriauniu laikykite pavaros veleną.

1. 2.

■ Priešinga laikrodžio rodyklei kryptimi nusukite kibujj padą nuo suklio.

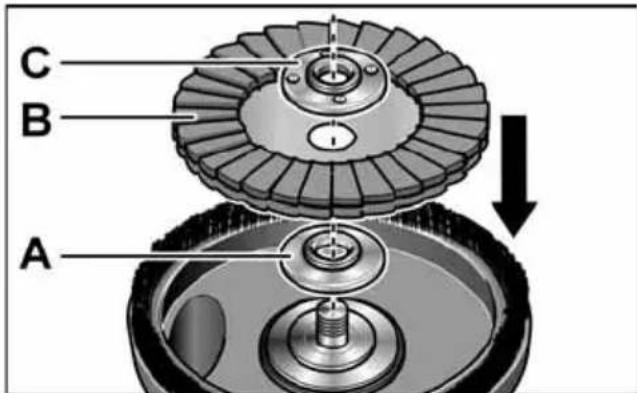

■ Uždėkite ant suklio tvirtinimo jungę (A).
Ant tvirtinimo jungės uždėkite vėduoklinį šlifavimo padą (B).
Ant veleno užsukite tvirtinimo veržlę (C) iškiliaja puse j viršu.

C B A

■ Paspauskite veleno fiksatorių ir laikykite jj šioje padėtyje.
■ Laikrodžio rodyklės kryptimi tvirtinimo raktu priveržkite tvirtinimo veržlę.

■ Atlikite bandomaji jjungimą, patikrindami šlifavimo priemonės centravimą.

ATSARGIAI!

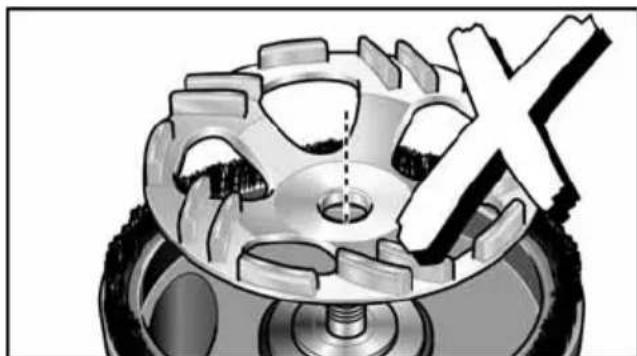

Jokiu būdu ant šio elektrinio įrankio nenaudokite FLEX neleidžiamų naudoti deimantinių šlifavimo padų. Prietaisas gali būti sugadintas!

Patikrinkite apsauginio gaubto padėtį:

Šepetinis žiedas turėtų būti maždaug per 0–1 mm išsikišęs virš šlifavimo priemonės. Jei reikia, pataisykite.

0-1 mm

■ Atpalaiduokite ant apsauginio gaubto esančia įtempimo svirtį.
■ Apsauginį gaubtą nustatykite į norimą padėtį.

■ Priveržkite įtempimo svirtį.

i NURODYMAS

Veržiamajai jėgai sumažėjus, įveržimą galima pareguliuoti, raktu su vidiniu šešiabriauniu paveržiant įveržimo svirtį.

Elektrinio įrankio jungimas ir išjungimas

Jungimas trumpalaikio darbo režimui be fiksavimo:

■ Jungiklj pastumkite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

Jjungimas ilgalaikio darbo režimui su fiksavimu:

NURODYMAS

Po dingimo vėl įsijungus elektrai, jungtas elektrinis prietaisas vėl nepasileidžia.

1. 2.

■ Jungiklj pastumkite j priekj ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalj.

Išjunkite prietaisa:

■ Norėdami išjungti įrankį, atpalaiduokite jungiklj, paspausdami jo užpakalinę dalį.

Sukimosi greičio reguliavimas

Norėdami parinkti sukimosi greitį, regulia- vimo ratuką pasukite į reikiamą padėtį.

Sukimosi greitis nustatomas nuo 600–2.100 aps./min..

Nustatymas Sukimosi greitis (aps./min.)

1 600

2 900

3 1.200

4 1.500

5 1.800

62.100

Darbas jrankiu

ISPĖJIMAS!

Besisukanti šlifavimo lėkštelė neturi liestis su ašttriais išsikišusiais daiktais. Atatürkos pavojus! Šlifavimo lėkštelės pažeidimai.

Būtinai pakeiskite apgadintą arba stipriai susidėvėjusią šlifavimo lėkštelę.

ATSARGIAI!

Elektrinj įrankį visada laikykite abejomis rankomis!

1. Jtvirtinkite šlifavimo priemonę.

2. Patikrinkite apsauginio gaubto padėtį.

3. Prijunkite nusiurbimo įtaisą.

4. Ijunkite tinklo kabelio kištuka.
5. Ijunkite nusiurbimo jtaisą.
6. Irankio jungimas.

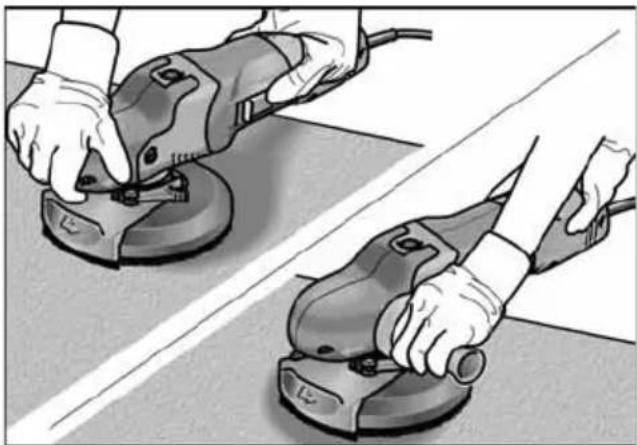

7. Pridėkite elektrini įrankį prie darbinio paviršiaus. Šepetinis žiedas privalo glaudžiai priglusti prie apdirbamo paviršiaus.
8. Paspauskite stipriau, kad šlifavimo lėkštelė liestų apdirbamą paviršių. Tada stumdykite elektrinį įrankį persidengiančiais judesiais.

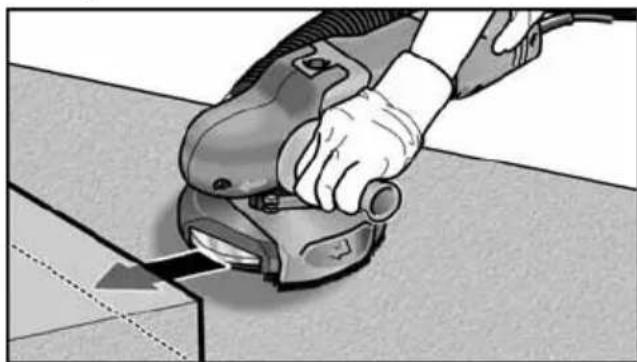

9. Šlifuojant kampuose:

- Prieta is a išjunkite ir laukite, kol visiška sustos šlifavimo įrankis.

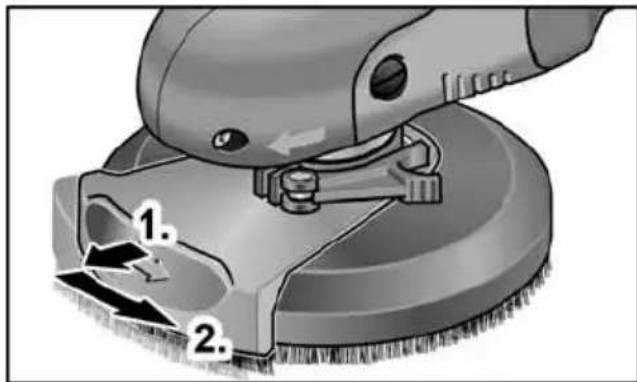

- Pasukamą kraštini segmentą ištraukite ir pastumkite i kaire.

• Vél junkite prietaisą.
  – Pridėkite elektrinį įrankį prie darbinio paviršiaus.

1. Baigę darba, elektrinį įrankį išjunkite ir ištraukite tinklo kištuką.

Šepetinis žiedas

Apsauginis gaubtas turi šepetinį žiedą. Šis žiedas atlieka dvi funkcijas:

– Kadangi šis šepetinis žiedas išsikiša iš už šlifavimo lėkštelės paviršiaus, jis pirmasis paliečia apdirbamą paviršių. Tokiu būdu šlifavimo lėkštelė nustatoma lygiagrečiai apdirbamam paviršiui, prieš šlifavimo priemonei paliečiant apdirbamą paviršių. Taip išvengiama nuo šlifavimo lėkštelės krašto atsirandančio pjautuvo formos įgilinimo.
– Žiedas sulaiko dulkes, kol dulkių siurblys jas nusiurbia.

Jei šepetinis žiedas pažeidžiamas arba per stipriai susidėvi, jis privalo būti pakeistas.

Atsarginių šepečių komplektą galima jsigyti bet kuriame FLEX klientų aptarnavimo centre.

Techninis aptarnavimas ir priežiūra

JSPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

ISPÉJIMAS!

Nenaudokite vandens arba skystų valiklių.

ATSARGIAI!

Atlikdami valymo darbus su suslègtuoju oru būtinai dévėkite apsauginius akinius.

■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
■ Apsauginį gaubtą ir pasukamą krašto segmentą valykite sausu suslėgtuoju oru.

Remontas

Remontuoti atiduokite tik j gamintojo igaliotas dirbtuves.

i NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač jdeda-muosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

CE -Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvu

2004/108/EB (iki 19.04.2016),

2014/30/ES (nuo 20.04.2016)

2006/42/EB ir 2011/65/EB apibréžtis.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/EB dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

i

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Jūsu drošībai 214

■ Neizmantojiet bojātus izmantojamos instrumentus.

13 Pjeslēgumą kabelis 4,0 m ar tikla kontaktdakšu
