LIETOŠANAS INSTRUKCIJA SE 14-2 150 Flex

Trokšni un vibrācija .....217

Tehniskā informācija .....218

Iss apskats 219

Lietošanas noteikumi .....220

Tehniskā apkope un kopšana .....224

C€-Atbilstība....224

Norādījumi par likvidēšanu .....225

Atbildîbas izslçgðana. 225

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 225. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

- p a r etajiem darbiem,

- d r o š ības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

SE 14-2 125/SE 14-2 150 virsmu slīpēšanas mašina ir paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
- m e t āla, akmens un koka virsmu sausai slīpēšanai, kā arī sausai krāsas slāņu noslīpēšanai,
– slīpēšanas dadžpapīra izmantošanai uz balstškīvjiem, kurus firma FLEX piedāvā šai ierīcei,
– slīpēšanas sprostškīvju izmantošanai, kurus firma FLEX piedāvā šai ierīcei,
Instrumentiem jäbūt pielaistiem minimālajam 3.000 apgr./min. skaitam.

Uz šī elektroinstrumenta nedrīkst izmantot griezejdiskus un rupjās slīpripas.

Izmantojot SE 14-2 125/SE 14-2 150 virsmu slīpēšanas mašīnu, nepieciešama M kategorijas putekļu sūcēja pieslēgšana.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi.

Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

- Šo elektroinstrumentu var izmantot kā slīpētāju, smilšpapīra slīpētāju un pulētāju. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs sanēmāt kopā ar šo ierīci.

Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.

■ Šis elektroinstruments nav piemērots darbam ar stieplu sukām un griešanai ar slīpripu.

Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.

■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.

Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgrie- zienu skaitam.

Aprīkojums, kas griežas ātrāk par pieļau- jamo ātrumu, var salūzt un tikt atmests atpakal.

■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektro-instrumenta dotajiem izmēriem.

Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.

■ Slīpripām, slīpēšanas škīvjiem vai citam aprīkojumam precīzi jāpieguļ jūsu elektroinstrumenta slīpēšanas darbvārpstai.

Izmantojamie instrumenti, kuri precīzi nepiegul elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

Pirms katras izmantošanas pārbaudiet izmantojamo instrumentu škēlumus un plaisas, slīpēšanas škīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izman-tojiet nebojātu izmantojamo instru- mentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmanto- šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

■ Nēsājiet individuālu aizsargaprīko-jumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām dalīnām.

Acis jāaizsargā no lidojošiem svešķer- meniem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargapri- kojums.

Sagataves atlūzas vai salūzuši izmantoja-mie instrumenti var aizlidot un izraisīt traumas ari ārpus tiešās darba zonas.

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.

Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detalās un izraisīt elektrotraumu.

■ levērojiet, lai tikla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.

Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļut rotējošajā izmantojamā instrumentā.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.

Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.

■ Nelaujiet elektroinstrumentam darboties, ja Jüs to nesat.

Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.

Motora ventilators ivelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.

Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekli.

Udens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

īpaši drošības tehnikas noteikumi slīpēšanai:

Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.

Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.

Aizsargapvalku droši jāpiestiprina pie elektroinstrumenta un jānostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla daļai atklāti jānorāda uz apkalpojošo personu.

Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.

■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespē-jām. Piemēram: Nekad neslīpējiet ar dimanta slīpēšanas šķīvja sānu virsmu.

Dimanta slīpēšanas škīvji ir paredzēti materiāla noņemšanai ar slīpēšanas škīvja apakšējo malu.

Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.

Izmantojiet tikai nebojātus pareiza lieluma un formas savilcējatlokus Jūsu izvēlētajam izmantojamam instrumentam.

Piemēroti atloki sargā izmantojamos instrumentus un līdz ar to samazina lūzuma bīstamību.

■ Neizmantojiet lielāku elektroinstrumentu nolietotus izmantojamos instrumentus.

Lielāku elektroinstrumentu izmantojamie instrumenti nav konstruēti mazo elektro-instrumentu lielākam apgriezienu skaitam un var salūzt.

īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru:

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus.

Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas škīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu blokēšanu, plīšanu vai atsitienu.

īpaši drošības tehnikas noteikumi pulēšanai:

■ levērojiet, lai pulēšanas apvalka detalas nebūtu valīgas, īpaši nostiprināšanas auklas. Nesablīvējiet un nesaīsiniet nostiprināšanas auklas.

Valējas, līdzi rotējošas nostiprināšanas auklas var satvert Jūsu pirkstus vai aizkerties sagatavē.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izmantojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektro-instrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izman-tojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.

Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.

Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.

■ Neizmantojiet kēdes vai zobzāğplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

Citi drošības tehnikas noteikumi

BRĪDINĀJUMS!

Saskaršanās ar kaitīgiem/indīgiem putekliem vai to ieelpošana ir bīstama ar instrumentu strādājošajam un tuvumā esošajām personām.

Nav ieteicama svina krāsu noslīpēšana. Svina krāsu noslīpēšanu drīkst veitk tikai speciālists.
■ Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests). Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzliesmojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Izmantojiet nosūcējiekārtas.

MATERIĀLIE ZAUDĒJUMI!

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

Trokšnu un svärstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

• S k a ñ a s sp i e d i e n a l īme
  – Skañas jaudas limeni: 90,7 dB(A);
• N e d r o š ība: K = 3 dB.

Svārstību kopējais koeficients (slīpējot ar slīpēšanas loksnī):

• Emisijas koeficients: a _h,DS < 2,5 m/s^2
• N e d r o š ība: K = 1,5 m/s ^2

BRĪDINĀJUMS!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Škaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.

Tehniskā informācija

Ierices modelis Virsmu slīpēšanas mašīna		SE 14-2 125	SE 14-2 150
Tīkla spriegums V/Hz 230/50
Aizsargklase		☐/II
Patērējamā jauda	W	1.400
Lietderīgā jauda W 880
Apgriezienu skaits apgr./min. 600–2.100
Instrumenta nostiprinājums		M14
maks. ripas diametrs	mm	125	150
Svars atvilstoši „EPTA-procedure 01/2003“ (bez pieslēguma kabeļa)	kg	2,6	2,7

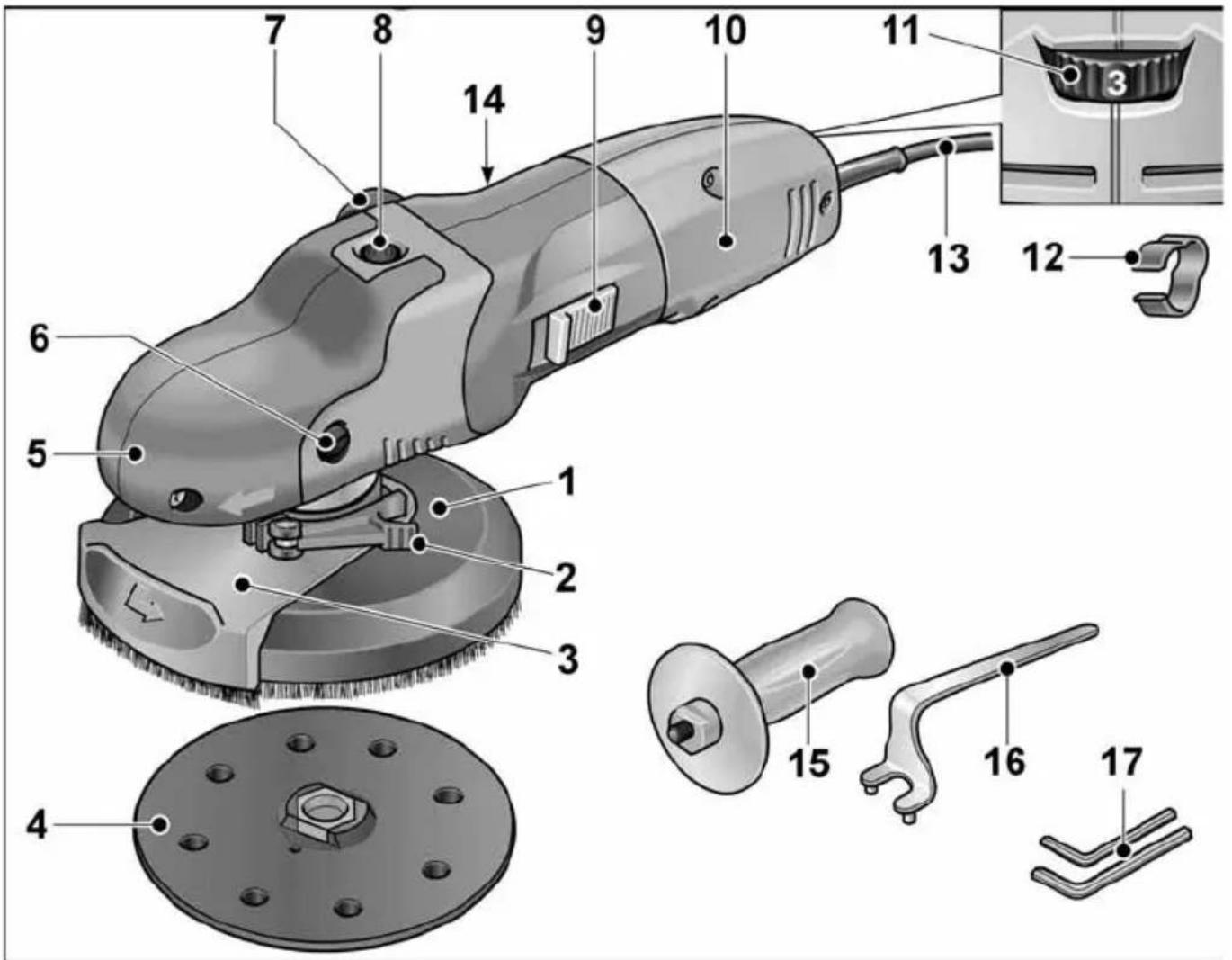

Iss apskats

2 Aizsargapvalka savilcējsvira

3 G r o z āms malas segments

4 Slīpēšanas dadžškīvis

5 R o k t u r a a

Ar gaisa izplūdi un griešanās virziena bultinu.

6 Roktura apvalka nostiprinājuma skrūve

7 Nosūkšanas savienotājīscaurule

8 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai, nomainot instrumentus.

9 S I ēdzis

leslēgšanai un izslēgšanai.

Ar ilgstošas ekspluatācijas fiksēšanu.

10 Rokturis

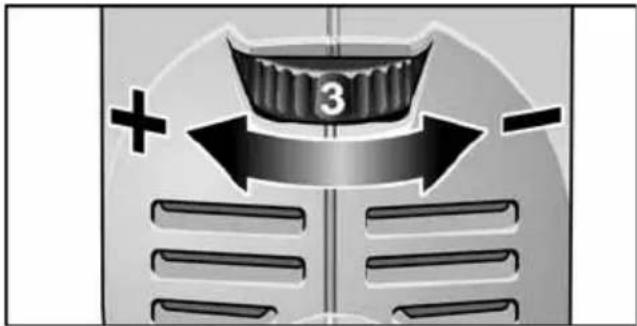

11 Apgriezienu skaita iepriekšizvēles nostādīšanas disks

12 Kabela turētājs (3x)

Drošai uzsūcējšlūtenes kabeļa virzīšanai.

14 Firmas plāksnīte *

15 Papildrokturis

16 Savilcējuzgriežna atslēga

17 lekšējā seštūru atslēga (atslēgizmērs 4 + atslēgizmērs 5)

* nav attēlots

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu ierīces apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Esošajam tikla spriegumam un sprieguma norādei uz firmas plāksnītes jāsakrīt.

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīko-jumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.

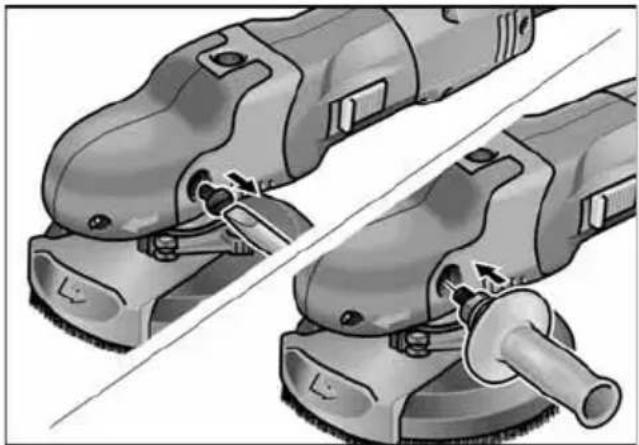

Papildroktura montāža

Elektroinstrumenta parocīgākai izmantošanai var piemontēt papildrokturi.

■ Noņemiet nostiprinātājskrūvi roktura apvalka kreisajā pusē.
■ leskrūvējiet papildrokturi un stingri pievelciet.

Demontējot papildrokturi, no jauna piemontējiet iepriekš noņemto skrūvi.

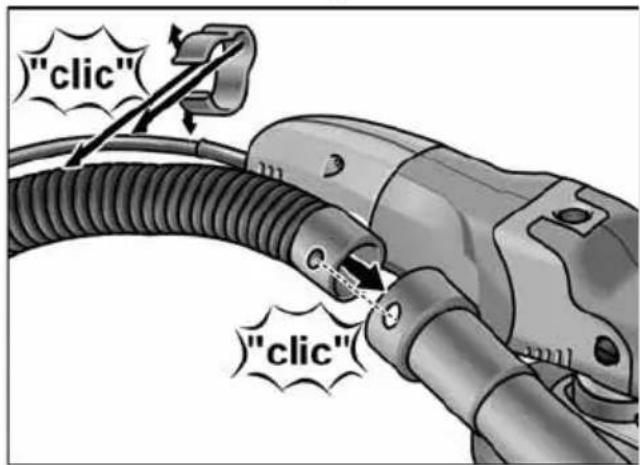

Nosūcējiekārtas pieslēgšana

NORĀDĪJUMS!

leteicama firmas FLEX speciālnosūcēja S 47 M izmantošana.

■ Piestipriniet nosūcējšlūteni pie aizsargapvalka savienotājcaurules.
■ Piestipriniet pieslēguma kabeli pie nosūcējšlūtenes ar piegādes komplektā ietilpstošajiem kabeļa turētājiem (3x).

■ Pieslēdziet uzsūkšanas šlūteni pie nosūcējiekārtas. levērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Ja nepieciešams, izmantojioet piemērotu adapteri.

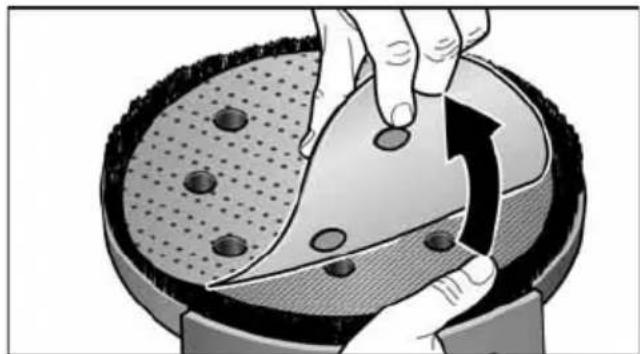

Slīpēšanas dadžpapīra uzlikšana/nomaiņa

■ Atvienojiet kontaktdakšu.
■ Novelciet no balstškīvja nodilušo abrazīvo materiālu.

■ Centrēti uzlieciet slīpēšanas dadžpapīru uz balstškīvja un piespiediet. Lai nodrošinātu slīpēšanas putekļu nosūkšanu, ievērojiet caurumojuma pozīciju.

■ Veiciet izmēginājuma palaidi, lai pārbau-dītu abrazīvo materiālu centrēto nosti-prinājumu.

Darbs ar slīpēšanas sprostškīvjiem

i NORĀDĪJUMS!

Sprostškīvji ir „Metālapstrādes“ aprīkojuma komplekta sastāvdaļa.

■ Atvienojiet kontaktdakšu.

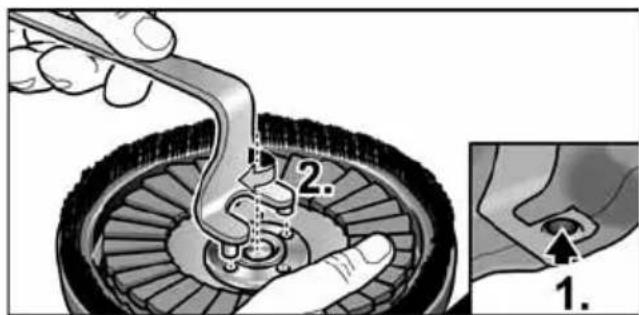

■ Nospiediet darbvärpstas aretieri un turiet nospiestu.
■ Atlaidiet dadžškīvi manuāli vai ar divcaurumu atslēgu.

i NORĀDĪJUMS!

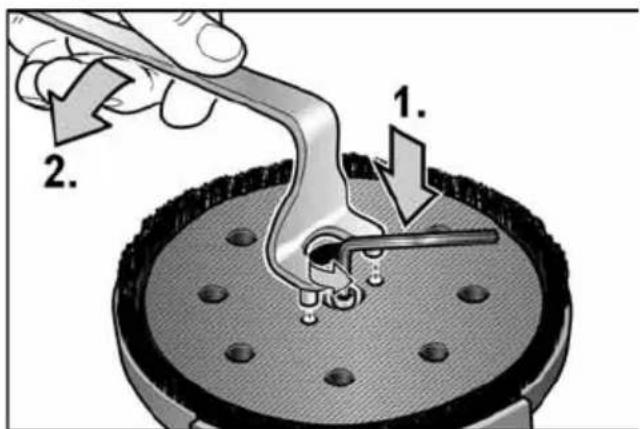

lestrēguša dadžškīvja gadījumā stingri turiet piedziņas vārpstu ar iekšējo sešstūru atslēgu.

■ Noskrūvējiet dadžškīvi no darbvārstas, griežot pretēji pulkstenrādītāju virzienam.

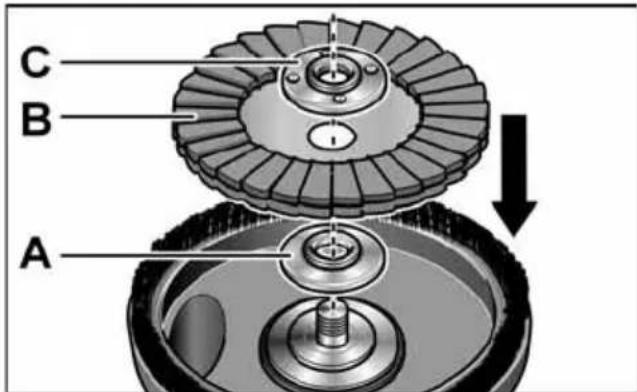

■ Uzlieciet uz darbvārpstas savilcējatloku (A).
■ Uzlieciet uz savilcējatloka slīpēšanas sprostškīvi (B).
■ Uzskrūvējiet uz darbvārpstas savilcē-juzgriezni (C) ar apcilni uz augšu.

C B A

■ Nospiediet darbvārpstas aretieri un turiet nospiestu.
■ Stingri pievelciet savilcējuzgriezni ar aptures atslēgu pulkstenrādītāju virzienā.

■ Veiciet izmēģinājuma palaidi, lai pārbaudītu abrazīvo materiālu centrēto nostiprinājumu.

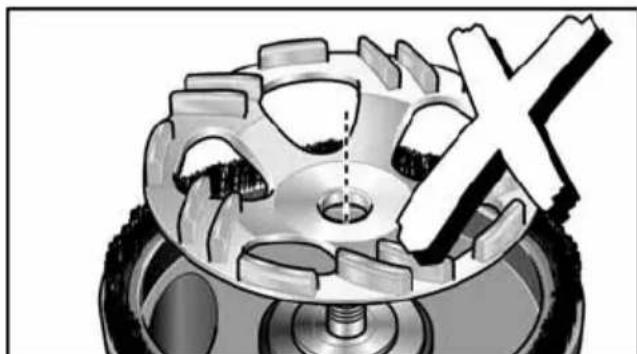

UZMANĪBU!

Nekad neizmantojiet ar šo elektroinstrumentu dimanta slīpēšanas škīvi, kuru nav ieteikusi firma FLEX. Ierīces bojājumu bīstamība!

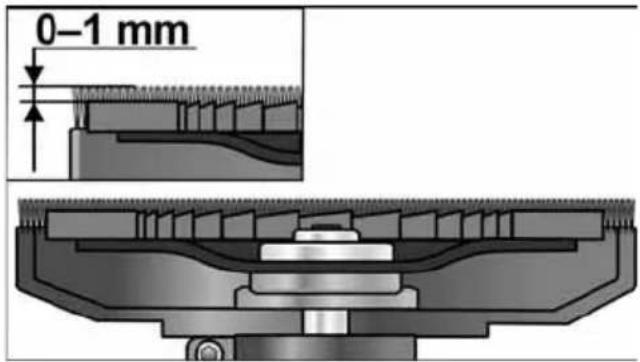

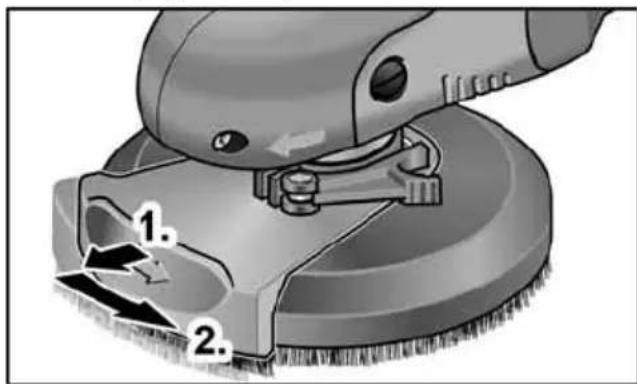

Kontrolējiet aizsargapvalka stāvokli:

Suku gredzenam ir jāizvirzās pāri abrazīvajam materiālam apm. par 0–1 mm. Ja nepieciešams, labojiet.

0-1 mm

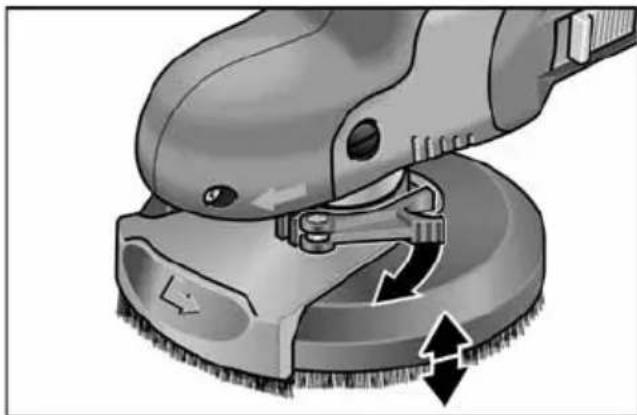

■ Atlaidiet aizsargapvalka savilcējsviru.
■ Nostādiet aizsargapvalku nepieciešamajā augstumā.

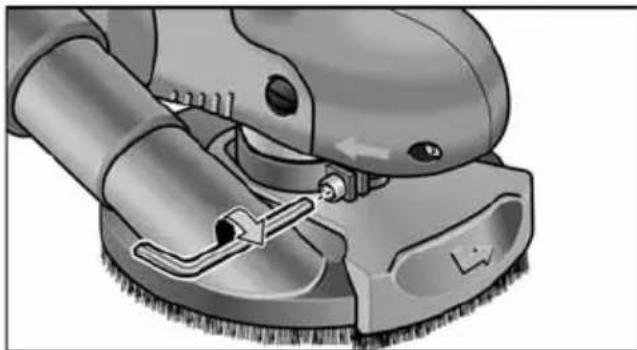

Samazinoties saspiedējspēkam, spailes var noregulēt, pievelkot savilcējsviras iekšējo seštūru atslēgu.

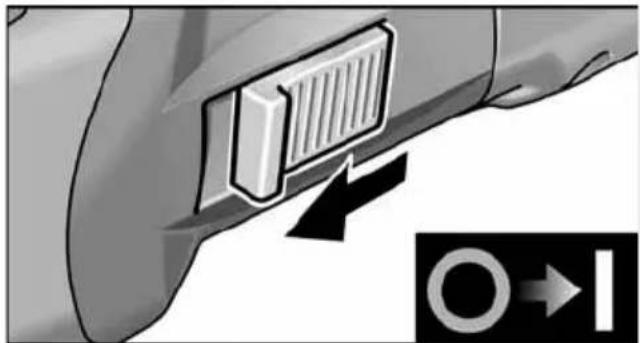

Elektroinstrumenta ieslēgšana un izslēgšana

Īslaicīgā darba režīms bez iefiksēšanās:

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

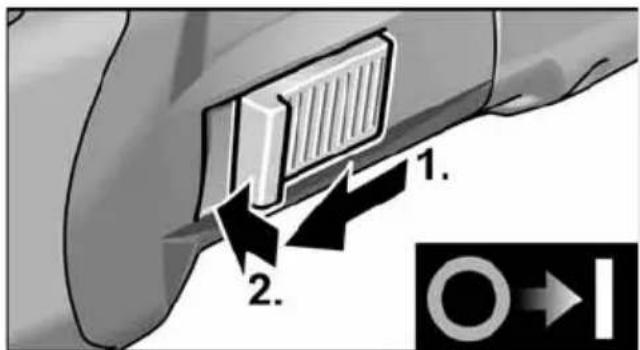

llgstošs darba režīms ar iefiksēšanos:

i NORĀDĪJUMS!

Pēc strāvas padeves pārtraukuma elektroinstruments neieslēdzas no jauna.

1. 2.

■ Nobīdiet slēdzi uz priekšu un, nospiežot tā priekšgalu, iefiksējiet.

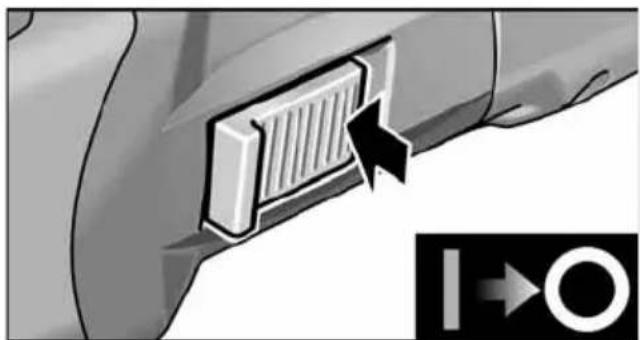

Ierīces izslēgšana:

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

Apgriezienu skaita iepriekšizvēle

+ 3 -

Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.

Apgriezienu skaitu var nostādīt no 600–2100 apgr./min.

Nostādījums Apgriezienu skaits (apgr./min.)

1 600

2 900

3 1.200

4 1.500

5 1.800

62.100

Darbs ar elektroinstrumentu

BRĪDINĀJUMS!

Rotējošais slīpēšanas škīvis nedrīkst saskarties ar asiem izvirzītiem priekšmetiem. Atsitiena bīstamība! Slīpēšanas škīvja bojājumi. Ja slīpēšanas škīvis ir stipri nolietots vai bojāts, tad to obligāti jānomaina.

UZMANĪBU!

Elektroinstrumentu vienmēr stigri jātur ar abām rokām!

1. Piestipriniet abrazīvo materiālu.
2. Kontrolējiet aizsargapvalka stāvokli.
3. Pieslēdziet nosūcējiekārtu.
4. lespraudiet tīkla kontaktdakšu.
5. leslēdziet nosūcējiekārtu.
6. Elektroinstrumenta ieslēgšana
7. Uzlieciet elektroinstrumentu uz darba virsmas. Suku gredzenam jäbüt vienä līmenī ar darba virsmu.
8. Palieliniet spiedienu, lai slīpēšanas škīvis būtu kontaktā ar virsmu. Vienlaicīgi groziet elektroinstrumentu ar nosedzošām kustībām.
9. Slīpēšana stūros:

– Izslēdziet ierīci un nogaidiet, līdz slīpmašīna apstājas.

– Izvelciet pagriežamo malas segmentu un pagrieziet pa kreisi.

1. Pēc darba beigam izslēdziet elektro-instrumentu un izvelciet tīkla kontakt-dakšu.

Suku vainags

Aizsargapvalks ir aprikots ar suku gredzenu. Šis gredzens izpilda divas funkcijas:

• Tā kā suku gredzens izvirzās virs slīpēšanas škīvja virsmas, tad tas vispirms saskaras ar darba virsmu.
  Ar to slīpēšanas škīvis tiek novietots paralēli darba virsmai pirms abrazīvais materiāls saskaras ar darba virsmu.
  Tā notiek izvairīšanās no sirpjveida padzilinājuma ar slīpēšanas škīvja malu.

- Gredzens aiztur puteklus, līdz tos nosūc puteklu sūcējs.

Ja suku gredzens tiek bojāts vai parāda pārāk lielu nolietojumu, tad to nepieciešams nomainīt. Rezerves suku komplektu var iegādāties katrā firmas FLEX tehniskā servisa centrā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.

Tīrīšana

BRĪDINĀJUMS!

Neizmantojiet üdeni un škidrus tīrīšanas līdzekļus.

UZMANĪBU!

Veicot tīrīšanas darbus ar saspiesto gaisu, obligāti nēsājiet aizsargbrilles.

■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
■ Aizsargapvalku un grozāmo malas segmentu tīriet ar sausu saspiesto gaisu.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

i NORĀDĪJUMS!

Garantijas laikā neatlaidiet motora korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Rezerves daļas un aprīkojums

Ar informāciju par papildaprīkojumu, īpaši par ievietojamiem instrumentiem, var iepazīties ražotāja katalogos.

Detalu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā:

www.flex-tools.com

CE-Atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild:

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstim

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem!

Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.

Содержание
