HASZNÁLATI ÚTMUTATÓ SE 14-2 150 Flex
Az Ön biztonsága érdekében ..... 156
Zaj és vibráció 159
Müszaki adatok 160
Az első pillantásra 161
Használati útmutató 162
Karbantartás és ápolás 166
C€-Megfelelöség 166
Ártalmatlanítási tudnivalók 167
Felelősség kizárása 167
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédöt!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 167 oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
- rendeltetés szerinti célokra és
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
Az SE 14-2 125/SE 14-2 150 felületcsiszoló gép a következő alkalmazásokra készült:
- iparszerű felhasználás az iparban és a kézműiparban,
- fém, kö és fa száraz felületcsiszolása, valamint festékek száraz lecsiszolása,
- tépőzáras csiszolópapír használata a FLEX által ehhez a készülékhez kínált támasztótányérokkal,
- a FLEX által ehhez a készülékhez kínált lamellás csiszolótányérok használata.
A szerszámoknak legalább 3.000 ford./perc fordulatszámra kell engedélyezve lenniük.
Leválasztó vagy nagyoló tárcsákat ezen az elektromos szerszámon nem szabad használni.
Az SE 14-2 125/SE 14-2 150 felületcsiszoló gép használatánál M osztályú porszívót kell csatlakoztatni.
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást örizzen meg a jövőbeli felhasználás céljából.
Ezt az elektromos szerszámot csiszolóként, homokpapiros csiszolóként és polírozóként kell alkalmazni.
Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot.
Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tüz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas drótkefével és vágókoronggal végzett munkára.
Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak.
A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leámyékolni vagy kontrollálni.
A csiszolótárcsáknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkednie kell az Ön elektromos szerszámanak csiszolóorsójára.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon eröteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
Nem szabad sérült betétszerszámokat használni. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntöl.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port.
Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.
Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszá-mot, mielött a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hütőanyag szükséges.
Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
Különleges biztonsági útmutatások a csiszoláshoz:
Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.
A nem az elektromos szerszámhoz előirányzott csiszolótesteket nem lehet elegendő mértékben leárnyékolni és nem biztonságosak.
A védőburkolatot biztonságosan kell felszerelni az elektromos szerszámra, és úgy kell beállítani, hogy a lehető legnagyobb fokú biztonság legyen elérhető, azaz a csiszolótest lehető legkisebb része nézzen burkolatlanul a kezelőszemély felé.
A védőburkolatnak kell megvédenie a kezelőszemélyt a letört daraboktól és a csiszolótesttel való véletlen érintkezéstől.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a gyémánt csiszolótányér oldalfelületével csiszolni.
A gyémánt csiszolótányérok a csiszolótányér alsó oldalával végzett anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni a választott betétszerszámhoz.
A megfelelő karimák megtámasztják a betétszerszámokat, és lecsökkentik a törésveszélyt.
■ Nem szabad nagyobb elektromos szerszámok elhasznált betétszerszámait használni.
A nagyobb elektromos szerszámokhoz való betétszerszámok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Különleges biztonsági útmutatások a homokpapiros csiszoláshoz:
■ Ne használjon túlméretezett csiszolólapokat, hanem kövesse a csiszolólap mére-tére vonatkozó gyártói adatokat.
A csiszolótányéron túlnyúló csiszolólapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétszakadását vagy a visszarúgást okozhatnak.
Különleges biztonsági útmutatások apolírozáshoz:
■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat.
A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat. A csiszolókorong ekkor a kezelőszemély felé vagy töle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekel a következő leírás szerint ez megakadályozható.
Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé.
A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.
A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében.
Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak.
A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni.
Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
További biztonsági útmutatások
FIGYELMEZTETÉS!
A káros/mérgező porok belélegzése vagy érintése veszélyezteti a kezelőszemélyt vagy a közelben található személyeket.
Az ólmos festékek lecsiszolása nem ajánlott. Ólomfesték eltávolítására csak szakember vállalkozhat.
- Tilos az olyan anyagok megmunkálása, amelyeknél egészséget károsító anyagok szabadulnak fel (pl. azbeszt). Védőintézkedéseket kell tenni, ha egészségre ártalmas, éghető vagy robbanásveszélyes porok keletkezhetnek. Viseljen porvédő maszkot. Használjon elszívóberendezést.
ANYAGI KÁROK!
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
- Hangnyomás szintje: 79,7 dB(A);
- Hangteljesítmény szintje: 90,7 dB(A);
- Bizonytalanság: K = 3 dB.
Összesített rezgésérték (csiszolólappal való csiszoláskor):
- E m i s s z i ó s é h ,r D § <é2,5 m/s ^2 a
- Bizonytalanság: K = 1,5 m/s
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlí-táshoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja.
Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet.
Ez jelentösen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban.
Ez jelentösen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| Készülék típusa Felület csiszoló SE 14-2 125 SE 14-2 150 | |||
| Hálózati feszültség V/Hz 230/50 | |||
| Védelmi osztály | ☐/II | ||
| Teljesítményfelvétel W 1.400 | |||
| Teljesítményleadás W 880 | |||
| Fordulatszám ford./perc 600-2.100 | |||
| Szerszámbefogó | M14 | ||
| Max. korongátmérő | mm | 125 | 150 |
| A súlya az „01/2003 EPTA-eljárásnak” megfelelő (csatlakozókábel nélkül) | kg | 2,6 | 2,7 |

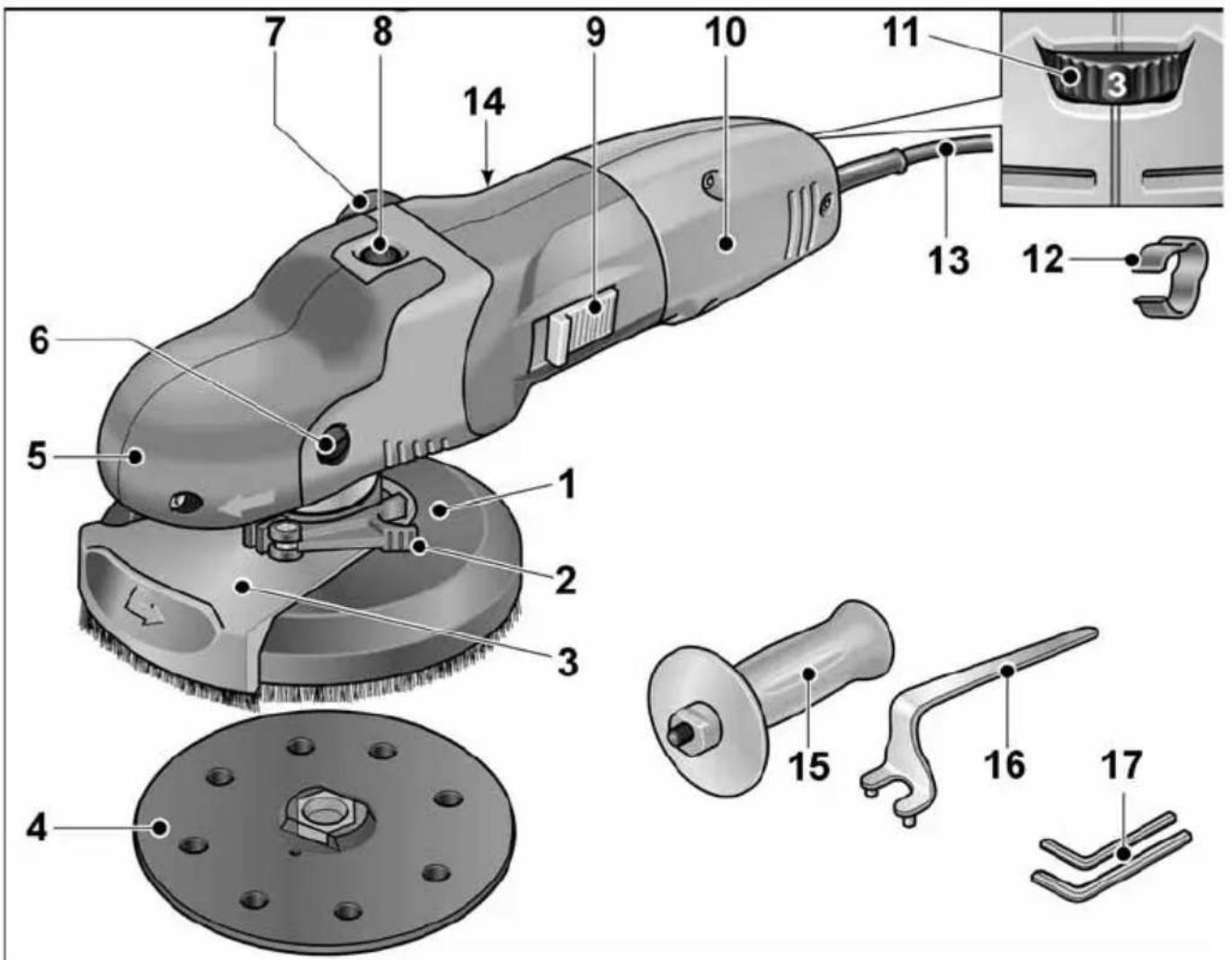

Az első pillantásra
1 Védöfedél kefekoszorúval
a) SE 14-2 125: ∅ 125 mm
b) SE 14-2 150: ∅ 150 mm
2 Rögzítőkar a védőburkolathoz
3 Forgatható peremszegmens
4 Tépőzáras csiszolótányér
5 Fogantyúsapka
levegő-kilépővel és a forgásirány nyilával.
6 Rögzítőcsavar a fogantyú burkolathoz
7 Csatlakozó csonk az elszíváshoz
8 O r s ó r ö g z
az orsó rögzítéséhez szerszámcse esetén.

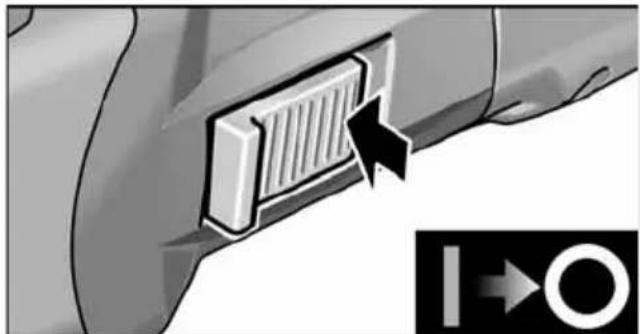

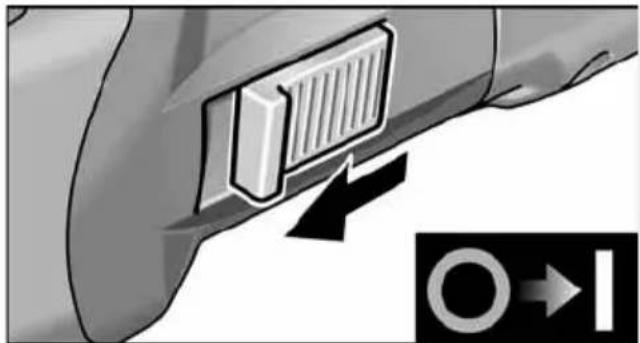

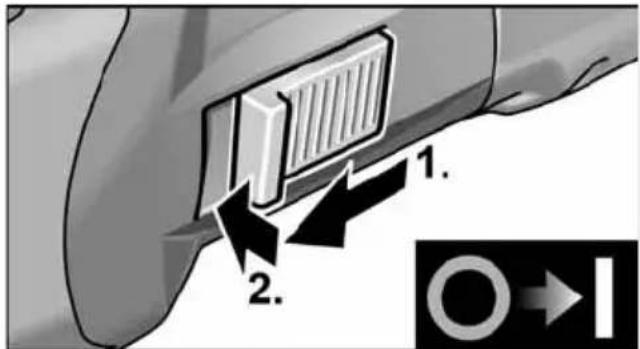

9 Kapcsológomb
a be- és a kikapcsoláshoz.
Reteszelhető állás tartós üzemhez.
10 Kézi fogantyú

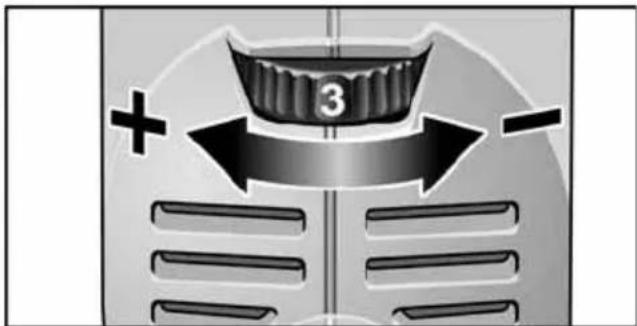

11 Állítókerék a fordulatszám előválasztásához
12 Kábeltartó (3x)
A kábel biztonságos elvezetéséhez aszívótömlön.
13 4,0 m-es csatlakozókábel csatlakozódugasszal
14 Tipustábla *
15 Kiegészítő fogantyú
16 Külcs aefeszítőanyához
17 Imbuszkulcs (4-es + 5-ös kulcsnyilás)
* nincs ábrázolva
Használati útmutató
FIGYELMEZTETÉS!
Mielőtt a gépen bármilyen munkát végeznének, húzza ki a hálózati csatlakozódugót.
VIGYÁZAT!
A rendelkezésre álló hálózati feszültségnek és a típustáblán feltüntetett feszültségértéknek meg kell egyeznie.
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.

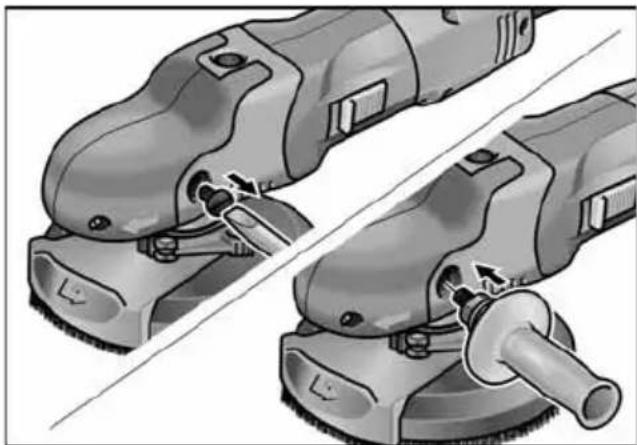

A kiegészítő fogantyú felszerelése
Az elektromos szerszám jobb kezeléséhez fel lehet szerelni a kiegészítő fogantyút.
Távolítsa el a rögzítőcsavart a fogantyú burkolat bal oldalán.
■ Csavarja be és húzza meg a kiegészítő fogantyút.
A kiegészítő fogantyú leszerelésekor ismét be kell szerelni az előzőleg eltávolított csavart.

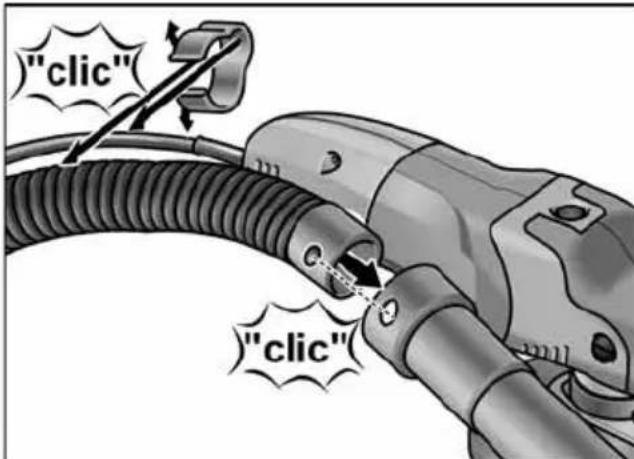

Elszívó berendezés csatlakoztatása
MEGJEGYZÉS
A FLEX cég S 47 M speciális elszívójának használatát ajánljuk.
Rögzítse az elszívótömlőt a védőburkolat csatlakozócsonkjára.
Rögzítse a csatlakozókábelt a szállítási terjedelembe tartozó kábeltartókkal (3x) az elszivótömlőre.
Az elszívótömlőt csatlakoztassa az elszívóberendezésre. Vegye figyelembe az elszívóberendezés kezelési útmutatóját! Ellenőrizze a rögzítést! Szükség esetén használjon megfelelő adaptert.

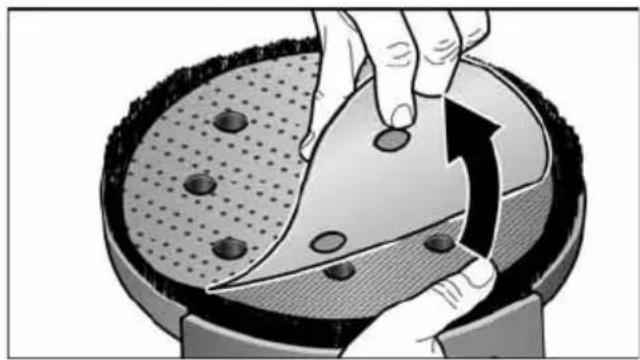

A tépőzáras csiszolópapír felhelyezése/cseréje
■ Húzza ki a hálózati dugaszt.
■ Húzza le a kopott csiszolóeszközt a támasztótányérról.
A tépőzáras csiszolópapírt központosan helyezze a támasztótányérra és nyomja rá. A csiszoláskor keletkezett por elszívásának garantálásához vegye figyelembe a lyukak pozícióját.
■ Próbajáratást kell végezni a szerszámok központos befogásának ellenőrzésére.
Munkavégzés lamellás csiszolótányérokkal
i MEGJEGYZÉS
A lamellás csiszolótányérok a „Fémmegmunkálás” tartozékkészlet részét képezik.
■ Húzza ki a hálózati dugaszt.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.

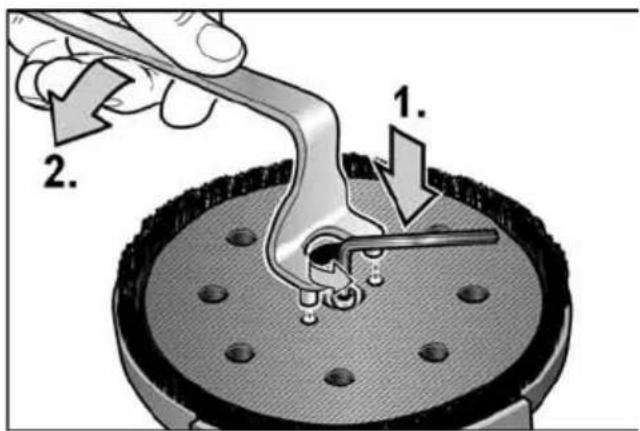

Lazítsa meg kézzel vagy kétlyukú kulccsal a tépőzáras tányért.
i MEGJEGYZÉS
Ha megszorult a tépőzáras tányér, akkor imbuszkulccsal tartsa meg a hajtóműtengelyt.
Az óramutató járásával ellenkező irányban csavarja le a tépőzáras tányért az orsóról.
■ Helyezze fel a feszítőkarimát (A) az orsóra.
■ Tegye fel a lamellás csiszolótányért (B) a feszítőkarimára.
Csavarja fel a szorító anyát (C) a kötéssel felfelé az orsóra.


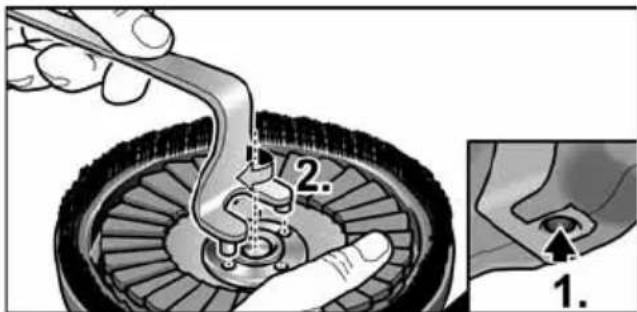

C B A■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
■ Húzza meg a feszítőanyát a rögzítőkulccsal az óramutató járásával megegyező irányban.
■ Próbajáratást kell végezni a szerszámok központos befogásának ellenőrzésére.

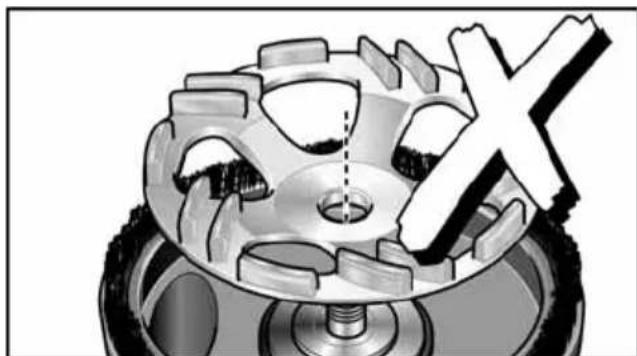

VIGYÁZAT!
A jelen elektromos szerszámon soha nem szabad a FLEX által nem engedélyezett gyémánt csiszolótányért használni. A készülék megsérülhet!

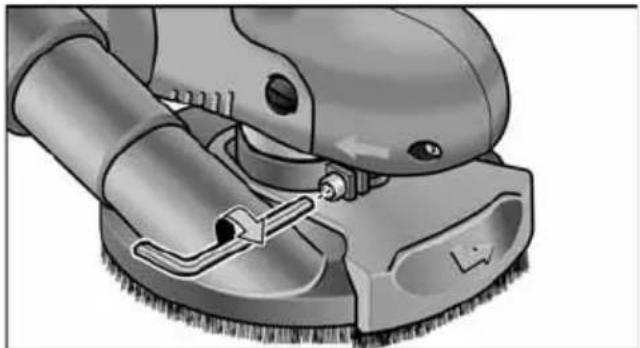

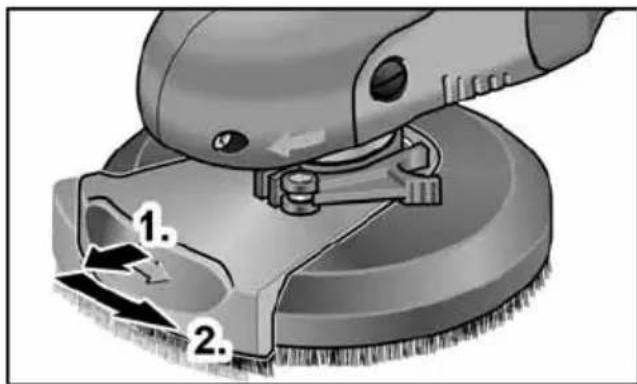

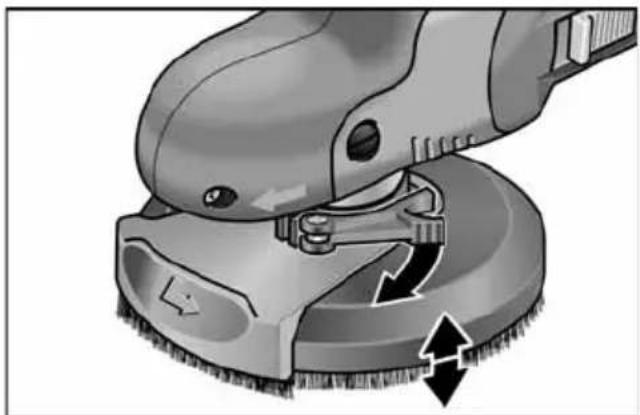

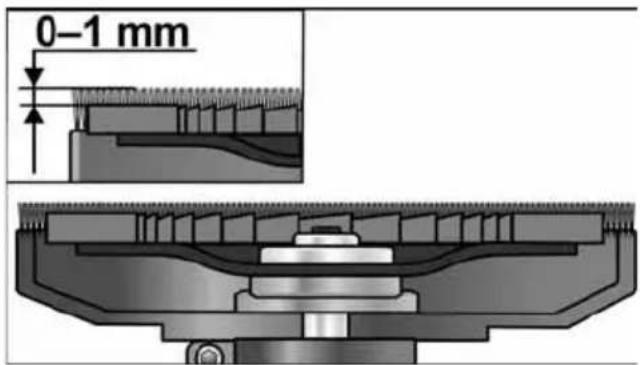

A védőburkolat helyzetének ellenőrzése:
A kefekoszorúnak kb. 0–1 mm-rel túl kell nyúlnia a csiszolóeszköz felett. Szükség esetén korrigálja.
- Állítsa a védőburkolatot a kívánt magasságra.
■ Húzza meg a rögzítőkart.
i MEGJEGYZÉS
Csökkenő szorítóerő esetén a szorítás a rögzítőkaron található imbuszkulcs meghúzásával állítható.
Az elektromos szerszám be- és kikapcsolása
Rövid idejű üzem reteszelés nélkül:
■ Tolja előre a kapcsológombot, és tartsa meg.
A kikapcsoláshoz engedje el a kapcsológombot.
Tartós üzem reteszeléssel:
i MEGJEGYZÉS
Áramkimaradás után a bekapcsolt elektromos készülék nem indul el újra.
A gép kikapcsolása
A kikapcsoláshoz nyomja meg a kapcsológomb hátsó végét, hogy kioldja a reteszelést.
Fordulatszám előválasztása
Az üzemi fordulatszám beállításához állítsa az állítókereket a kívánt értékre.
A fordulatszám 600-2100 ford./perc között állítható be.
Beállítás Fordulatszám (ford./perc)
1 600
2 900
3 1.200
4 1.500
5 1.800
6 2.100
Munkák az elektromos szerszámmal
FIGYELMEZTETÉS!
A forgó csiszolótányérnak nem szabad érintkezniük éles kinyúló tárgyakkal.
Visszarúgás veszélye áll fenn! Sérülések a csiszolótányéron: A csiszolótányér sérülése vagy erős elhasználódása esetén a tányért feltétlenül ki kell cserélni.
VIGYÁZAT!
Az elektromos szerszámot mindig két kézzel kell tartani!
- Rögzítse a csiszolóeszközt.
- A védőburkolat helyzetének ellenőrzése.
- Csatlakoztassa az elszívóberendezést.
- Dugja be a hálózati dugót.
- Kapcsolja be az elszívóberendezést.
- Kapcsolja be az elektromos szerszámot.

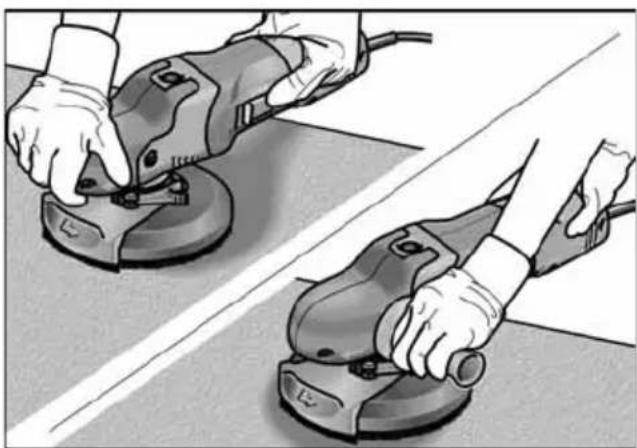

- Helyezze az elektromos szerszámot a munkafelületre. A kefekoszorúnak síkban kell lennie a munkafelülettel.
- Fokozza a nyomást a csiszolótányér munkaterülettel történő érintkezésbe hozásához. Ekkor az elektromos szerszámot mozgassa egymást átfedő mozdulatokkal.

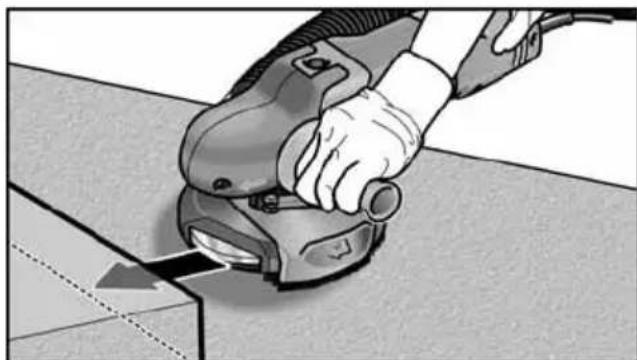

- Sarokban végzett csiszoláshoz:
- Kapcsolja ki a készüléket, és várjon addig, amíg a csiszolószerszám leáll.
- Húzza ki a forgatható peremszegmenset, és forditsa el balra.
- Kapcsolja be ismét a készüléket.
- Helyezze az elektromos szerszámot a munkafelületre.
- A munka után kapcsolja ki az elektromos szerszámot, és húzza ki a hálózati csatlakozódugaszt.
Kefekoszorú
A védőburkolat kefekoszorúval van felszerelve. Ez a koszorú két funkciót tölt be:
- Mivel a koszorú túlnyúlik a csiszolótányér felületén, ezért ez érintkezik először a munkafelülettel. Ezáltal a csiszolótányért a munkafelülettel párhuzamosra állítja a perem, mielőtt a csiszolóeszköz a munkafelülettel érintkezésbe kerülne. Ezáltal elkerülhető a csiszolótányér által okozott sarló alakú bemélyedés.
- A koszorú addig visszatartja a port, amíg azt a porszívó el nem szívja.
Ha a kefekoszorú megsérül, vagy túlzott elhasználódás jeleit mutatja, akkor ki kell cserélni. Tartalék kefekészlet minden FLEX ügyfélszolgálati központban kapható.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Tisztítás
FIGYELMEZTETÉS!
Nem szabad vizet, vagy folyékony tisztítószert használni.
VIGYÁZAT!
Sűrített levegővel végzett tisztítási munkálatoknál feltétlenül védőszemüveget kell viselni.
A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.
A védőburkolatot és a forgatható peremszegmenset száraz sűritett levegővel kell tisztítani.
Javítások
Javitásokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
MEGJEGYZÉS
A motorházon lévő csavarokat a garanciaidő alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.
Pótalkatrészek és tartozékok
A további tartozékok, különösen az alkalmazott szerszámok a gyártó katalógusában tekinthetők meg.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:
www.flex-tools.com
CE-Megfelelöség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak: EN 60745, a 2004/108/EK (2016. 04. 19-ig), 2014/30/EU (2016. 04. 20-töl), a 2006/42/EK, a 2011/65/EK irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Manager Research & Development (R & D) 15.05.2015
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkimélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
