NÁVOD K OBSLUZE SE 14-2 150 Flex

Pro Vaši bezpečnost 168
Hlučnost a vibrace ..... 171
Technické údaje 172
Na první pohled 173
Návod k použití 174
Údržba a ošetřování ..... 178
Prohlášení o shodě (€ 178
Pokyny pro likvidaci 178
Vyloučení odpovědnosti ..... 178

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 178)!

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

• predložený návod k obsluze,
• "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přilo- ženém sešitu (čís. publikace: 315.915),
• pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů.

Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Elektrické nářadí používejte pouze

• pro stanovené použití,
• v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Povrchová bruska SE 14-2 125/SE 14-2 150 je určena

– pro živnostenské použití v průmyslu a řemesle,
- k plošnému broušení kovů, kamenů a dřeva jakož i obrušování nátěrů za sucha,
- k použití brusného papíru se suchým zipem na opěrných talířích, které jsou pro toto nářadí nabízeny firmou FLEX,
- k použití brusných lamelových talířů, které jsou pro toto nářadí nabízeny firmou FLEX.

Nástroje musí být schválené pro otáčky minimálně 3.000 ot./min.

Na tomto elektrickém nářadí se nesmí používat rozbrušovací a hrubovací kotouče.

Při použití povrchové brusky SE 14-2 125/

SE 14-2 150 připojte vysavač třídy M.

Bezpečnostní upozornění

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Toto elektrické nářadí se má používat jako bruska, bruska k broušení smirkovým papírem a leštička.
Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.
Nebudete-li následující pokyny dodržovat, může dojit k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.

■ Toto elektrické nářadí není vhodné k pracím s drátěnými kartáči a k rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.

Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí.

Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.

■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí.

Příslušenství, které se otáčí rychleji než je připustné, se může rozlomit a rozletět.

■ Vnější průměr a tlouštka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí.

Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.

■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí.

Vložné nástroje, které se presně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

■ Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotrebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj.
Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami. Poškozené vložné nástroje většinou v této testovací době prasknou.

Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné ruka-vice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.

Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky.

Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.

Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

■ Ved'te síťový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů.

Ztratite-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sitového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.

■ Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj.

Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.

Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte.

Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.

■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí.

Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.

■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů.

Tyto materiály mohou jiskry zapálit.

■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky.

Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zvláštní bezpečnostní upozornění k b r o u šení:

■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa.

Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a jsou nebezpečná.

Ochranný kryt musí být spolehlivě namontován na elektrickém nářadí a nastaven tak, aby se dosáhlo maximální bezpečnosti, tzn. nejmenší možná část brusného tělesa směřuje nezakrytá k obsluhující osobě.

Ochranný kryt má chránit obsluhující osobu před úlomky a náhodným kontaktem s brusným tělesem.

■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použití.

Například: Nikdy nebruste s boční plochou diamantového brusného talíře.

Diamantové brusné talíře jsou určené k úběru materiálu se spodní stranou brusného talíře.

Boční působení síly na tato brusná tělesa je může rozlámat.

■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený vložný nástroj.

Vhodné přiruby podpírají vložné nástroje a snižují tak nebezpečí lomu.

Nepoužívejte žádné opotřebované vložné nástroje od větších elektrických nářadí.

Vložné nástroje pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.

Zvláštní bezpečnostní upozornění k broušení smirkovým papírem:

Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti.

Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu.

Zvláštní bezpečnostní pokyny k leštění:

■ Nepřipustte žádné volné díly lešticího návleku, zejména úvazu.

Uvažte nebo zkrat'te úvazy.

Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.

Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz.

Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí.

Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí.

Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a r e a k ční síly.

■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů.

Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.

■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat.

Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.

■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly.

Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpríčení. Způsobí to ztrátu kontroly nebo zpětný ráz.

■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče.

Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Další bezpečnostní upozornění

VAROVÁNÍ!

Kontakt nebo vdechnutí škodlivého/jedovatého prachu představuje ohrožení obsluhující osoby nebo v blízkosti se nacházejících osob.

Nedoporučuje se odbrušování olovnatých barev. Odstranění olovnatých barev by měl provádět pouze odborník.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Učiňte ochranná opatření, když může vznikat zdravotně závadný, hořlavý nebo výbušný prach. Noste protiprachovou masku. Používejte odsávací zařízení.

VĚCNÉ ŠKODY!

■ Sítové napětí a napěťové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

• Hladina akustického tlaku: 79,7 dB(A);
• Hladina akustického výkonu: 90,7 dB(A);
• Nejistota: K = 3 dB.

Celková hodnota vibrací (pri broušení s brusným listem):

• H o d n o t a e m i, BS < 2,5am/s ^2
• Nejistota: K = 1,5 m/s

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.

Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.

Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

Typ nářadí Povrchová bruska SE 14-2 125 SE 14-2 150
Sítové napětí V/Hz 230/50
Třída ochrany		☐/II
Přikon W 1.400
Výkon W 880
Otáčky ot./min 600–2.100
Upnutí nástroje		M14
Max. průměr kotouče	mm	125	150
Hmotnost podle “EPTA procedury 01/2003” (bez připojovacího kabelu)	kg	2,6	2,7

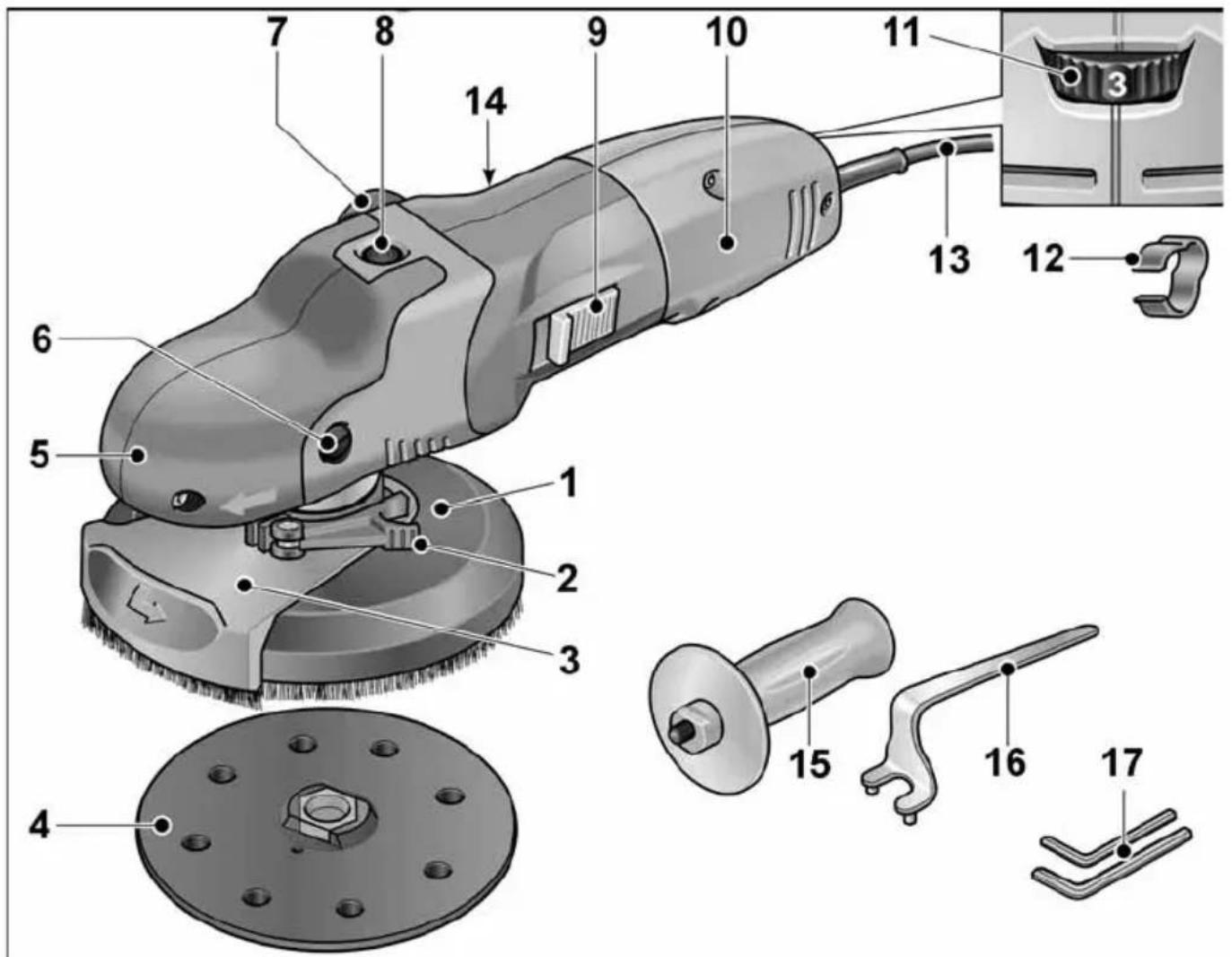

Na první pohled

1 Ochranný kryt s kartáčovým věncem

a) SE 14-2 125: ∅ 125 mm

b) SE 14-2-150: ∅ 150 mm

2 Upínací páka pro ochranný kryt

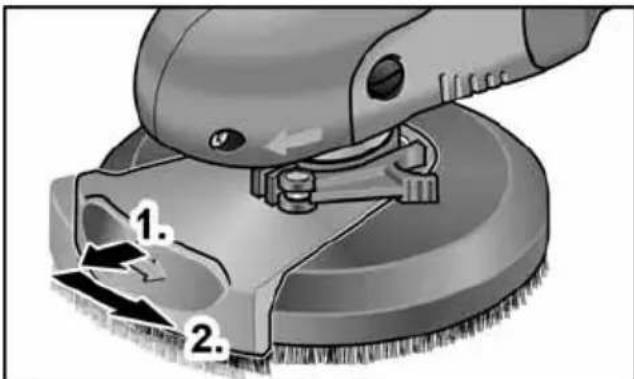

3 O t o čný okrajový segment

4 Brusný talíř se suchým zipem

5 Kryt rukojeti

S výstupem vzduchu a šipkou směru otáčení.

6 Upevňovací šroub uchopovacího krytu

7 Připojovací hrdlo pro odsávání

8 Aretace vřetena

K znehybnění vřetena při výměně nástroje.

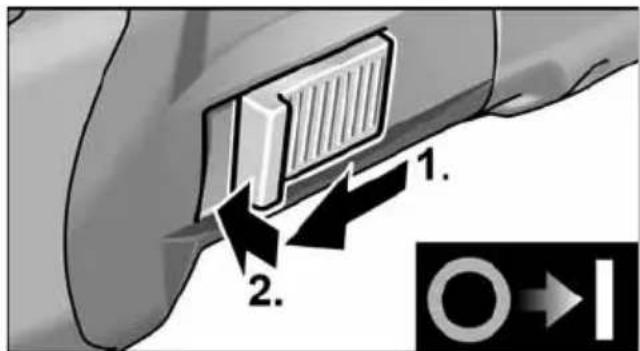

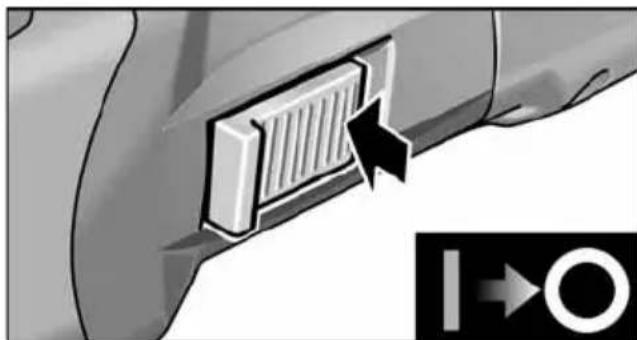

9 Kolébkový vypínač

K zapnutí a vypnutí. Se zaskakovací polohou pro trvalý provoz.

10 Rukojet'

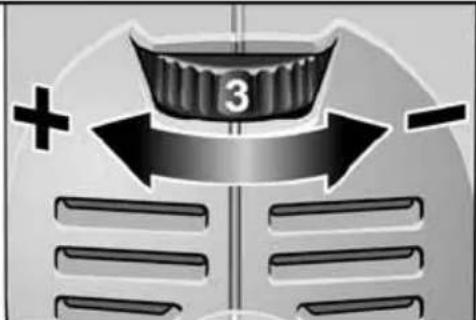

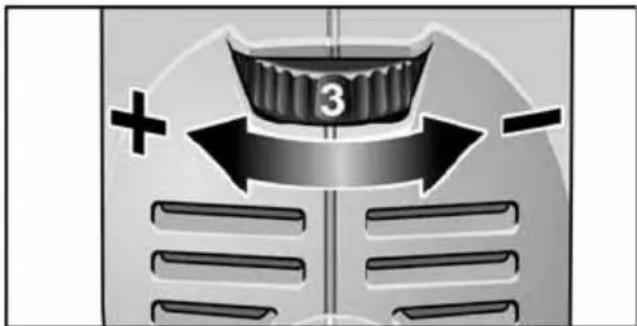

11 Nastavovací kolečko pro předvolbu otáček

12 Kabelový držák (3x)

Ke spolehlivému vedení kabelu na sací hadici.

13 Připojovací kabel 4,0 m se sitovou zástrčkou

14 Typový štítek *

15 Přídavná rukojeť

16 Klíč na upínací matici

17 Klič na šrouby s vnitřním šestihranem (otvor klíče 4 + otvor klíče 5)

* není zobrazen

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na nářadí vytáhněte sítovou zástrčku.

POZOR!

Stávající síťové napětí musí souhlasit s údajem napětí na typovém štítku.

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.

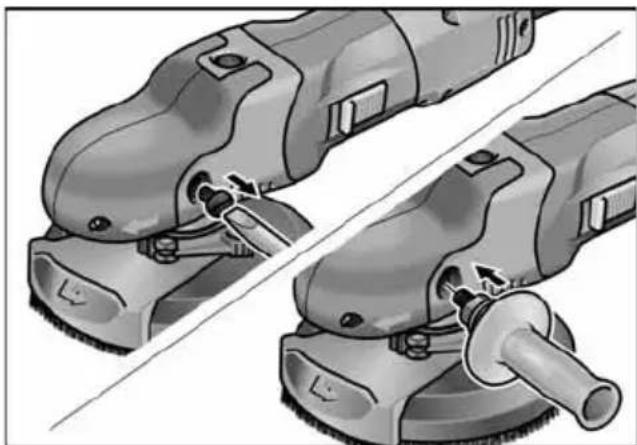

Montáž přídavné rukojeti

K lepší manipulaci s elektrickým nářadím lze namontovat přídavnou rukojeť.

Odstraňte upevňovací šroub na levé straně uchopovacího krytu.

■ Zašroubujte a pevně utáhněte prídavnou rukojeť.

Při demontáži přídavné rukojeti znovu namontujte předtím odstraněný šroub.

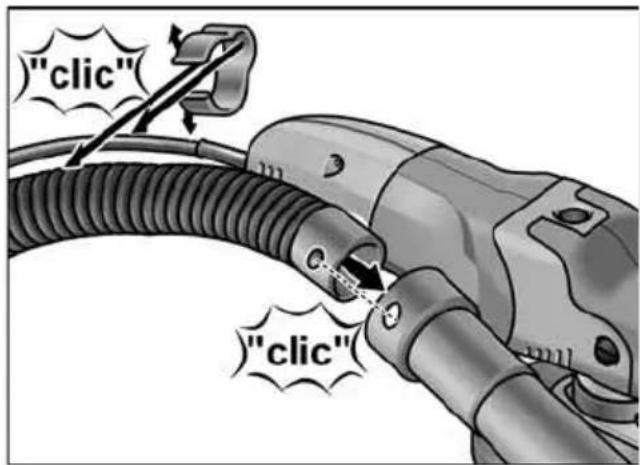

Připojení odsávacího zařízení

UPOZORNĚNÍ

Doporučuje se použití speciálního vysavače S 47 M firmy FLEX.

■ Upevněte odsávací hadici na připojovací hrdlo ochranného krytu.
Pomocí kabelových držáků (3x), patřicích k rozsahu dodávky, upevněte na odsávací hadici připojovaci kabel.

Připojte odsávací hadici na odsávací zařizení. Dodržujte návod k obsluze odsávacího zařizení! Zkontrolujte upevnění! V případě potřeby použijte vhodný adaptér.

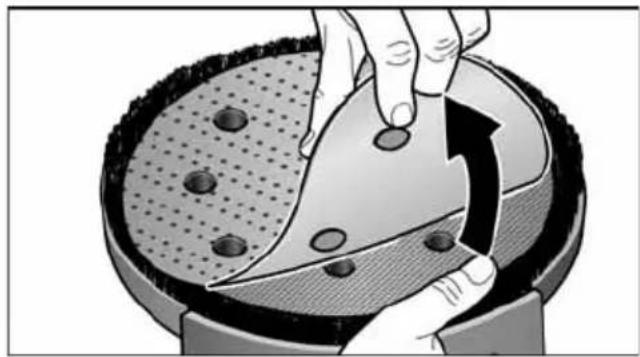

Nasazení/výměna brusného papíru se suchým zipem

■ Vytáhněte síťovou zástrčku.
Stáhněte opotřebovaný brusný prostředek zopěrného talíře.

■ Nasad'te a prítlačte vystředěný brusný papír se suchým zipem na opěrný talíř.
Dbejte na polohu děrování, aby bylo zaručeno odsávání brusného prachu.
■ Proved'te zkušební chod, abyste zkontrolovali vystředěné upnutí brusného prostředku.

Práce s brusnými lamelovými talíři

i UPOZORNĚNÍ

Brusné lamelové talíře jsou součástí sady příslušenství "Opracování kovů".

■ Vytáhněte sítovou zástrčku.

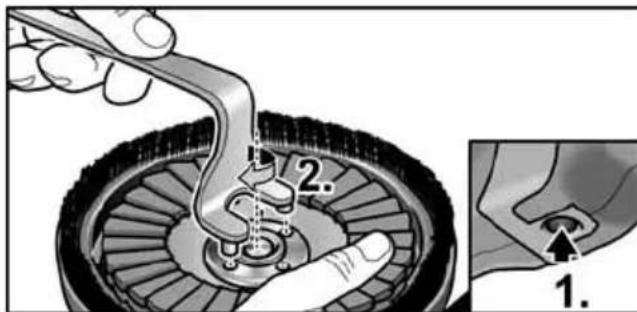

■ Stiskněte aretaci vřetena a držte ji stisknutou.
■ Povolte rukou nebo dvouděrovým klíčem talíř se suchým zipem.

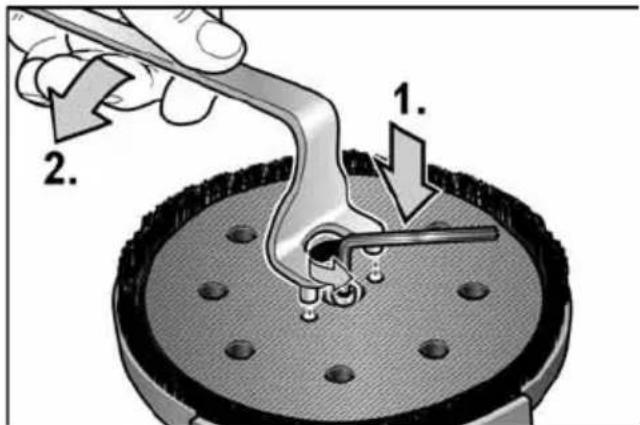

i UPOZORNĚNÍ

U pevně držícího talíře se suchým zipem přidržujte hnací hřídel klíčem na šrouby s vnitřním šestihranem.

• Odšroubujte talíř se suchým zipem z vřetena proti směru pohybu hodinových ručiček.

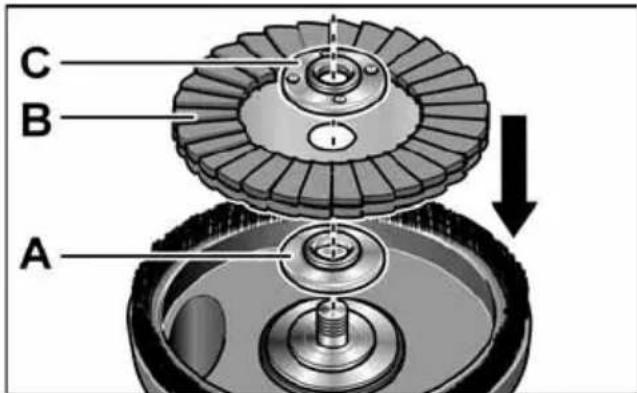

  ■ Nasad'te na vřeteno upínací přirubu (A).
  ■ Nasad'te na upínací přirubu brusný lamelový talíř (B).
  ■ Našroubujte upínací maticí (C) nákružkem směrem nahoru na vřeteno.

C B A

■ Stiskněte aretaci vřetena a držte ji stisknutou.
Upínací matici pevně utáhněte ve směru pohybu hodinových ručiček přidržovacím klíčem.

■ Proved'te zkušební chod, abyste zkontrolovali vystředěné upnutí brusného prostředku.

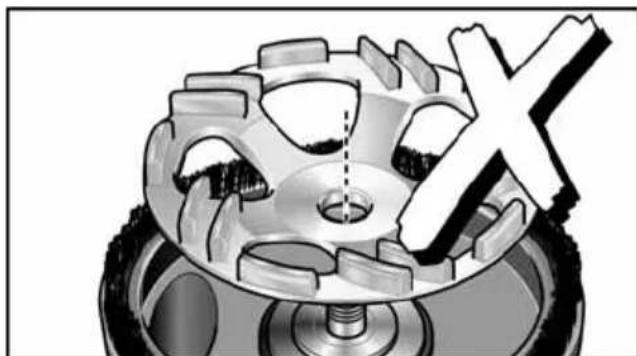

POZOR!

Na tomto elektrickém nářadí nikdy nepoužívejte diamantové brusné talíře, které nejsou schválené firmou FLEX. Nebezpečí poškození nářadí!

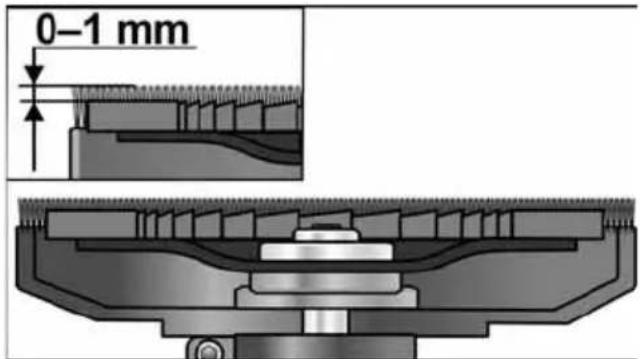

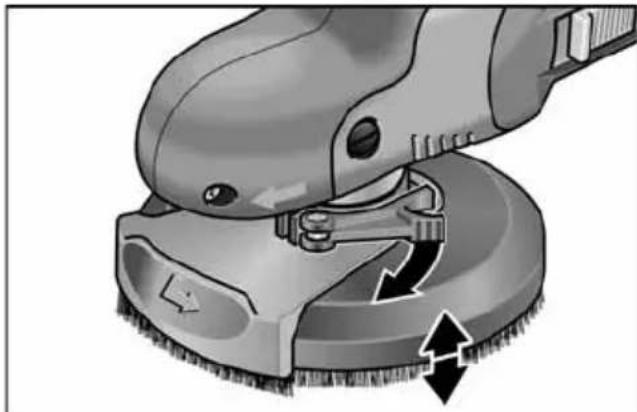

Kartáčový věnec by měl přečnívat cca 0–1 mm přes brusný prostředek. V případě potřeby zkorigujte.

0-1 mm

■ Povolte upínací páku na ochranném krytu.
Nastavte ochranný kryt na požadovanou výšku.

■ Upínací páku pevně utáhněte.

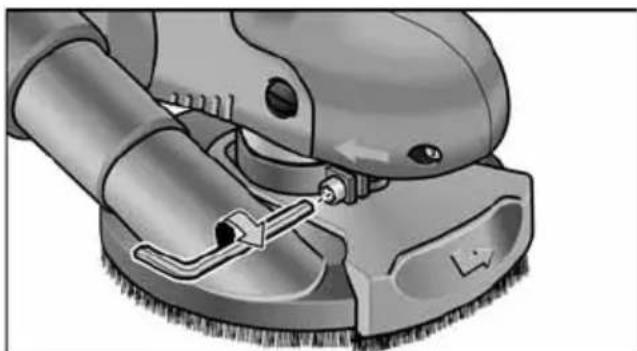

i UPOZORNĚNÍ

Při snížení upínací síly lze upnutí doregulovat utažením šroubu s vnitřním šestihranem na upínací páce.

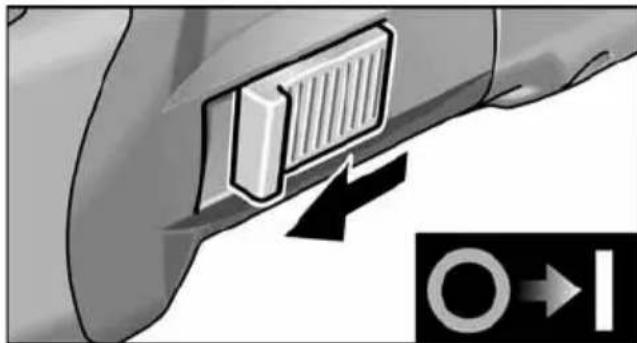

Zapnutí a vypnutí elektrického nářadí

Krátkodobý provoz bez zaskočení:

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ K vypnutí kolébkový vypínač uvolněte.

Trvalý provoz se zaskočením:

i UPOZORNĚNÍ

Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu nerozběhne.

1. 2.

■ Posuňte kolébkový vypínač směrem dopředu a stisknutím na přední konec jej zaskočením zajistěte.

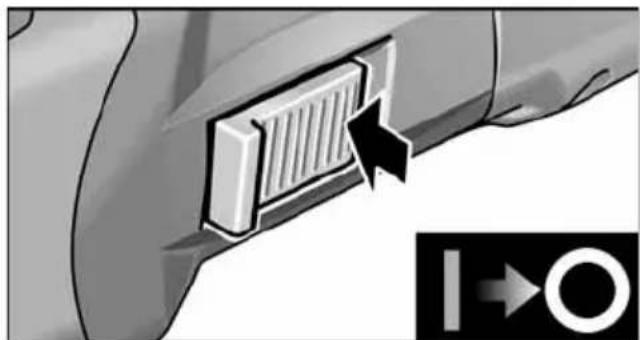

Vypnutí nářadí:

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

Předvolba otáček

K nastavení pracovních otáček nastavte nastavovací kolečko na požadovanou hodnotu.

Otáčky jsou nastavitelné od 600-2.100 ot./min.

Nastavení Otáčky (ot./min)

1 600

2 900

3 1.200

4 1.500

5 1.800

6 2.100

Práce s elektrickým nářadím

VAROVÁNÍ!

Rotující brusný talíř nesmí přijít do kontaktu so s t r ý m i v y čnívajícími předměty.

Nebezpečí zpětného rázu! Poškození brusného talíře. Připoškození nebo silném opotřebování brusného talíře tento talíř bezpodmínečně vyměňte.

POZOR!

Elektrické nářadí držte pevně vždy oběma rukama!

1. Upevněte brusný prostředek.
2. Zkontrolujte polohu ochranného krytu.
3. Připojte odsávací zařízení.

4. Zastrčte sítovou zástrčku.

5. Zapněte odsávací zařízení.

6. Zapněte elektrické nářadí.

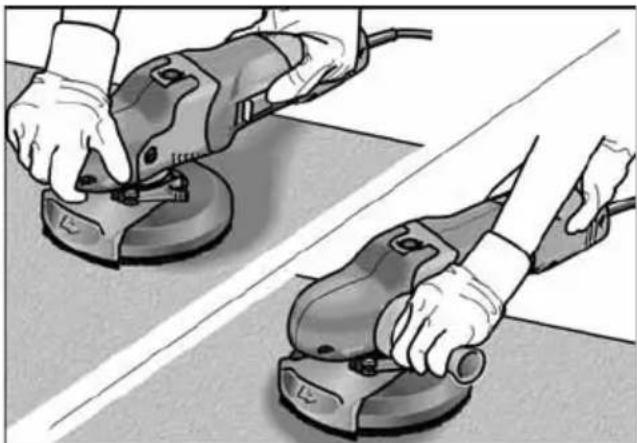

7. Nasad'te elektrické nářadí na pracovní plochu. Kartáčový věnec musí být v jedné rovině s pracovní plochou.

8. Zvyšte přítlak, aby se brusný talíř dostal do kontaktu s pracovní plochou. Pohybujte při tom elektrickým nářadím překrývajícími se kývavými pohyby.

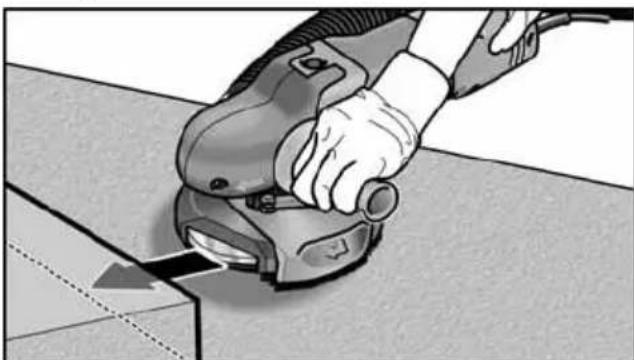

9. K broušení v rozích:

10. Vypnětenářadíapočkejte, ažsel nástroj zastaví.

11. Vytáhněte oto čný okrajový segment apo oto čte jej doleva.

• Nářadí znovu zapněte.
• Nasad'te elektrické nářadí na pracovní plochu.

1. Po ukončení práce elektrické nářadí vypněte a vytáhněte sitovou zástrčku.

Kartáčový věnec

Ochranný kryt je vybaven kartáčovým věncem. Tento věnec splňuje dvě funkce:

- Protože kartáčový věnec přečnívá přes povrch brusného taliře, přijde nejdříve do kontaktu s pracovní plochou. Tím se brusný taliř nastaví rovnoběžně s pracovní plochou, dříve než s ní přijde do kontaktu brusný prostředek. Tak se zabráni vybrání srpovitého tvaru okrajem brusného taliře.

- Věnec zadržuje prach, než se odsaje vysavačem.

Bude-li kartáčový věnec poškozen nebo vykazuje- li nadměrné opotrebení, měl by se tento věnec vyměnit. Sada náhradních kartáčů je k dostání v každém servisním centru FLEX.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

Čistění

VAROVÁNÍ!

Nepoužívejte vodu nebo tekuté čisticí prostředky.

POZOR!

Při čisticích pracích se stlačeným vzduchem bezpodmínečně noste ochranné brýle.

■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
■ Vyčistěte ochranný kryt a otočný okrajový segment suchým stlačeným vzduchem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na tělese motoru. Při nedodržení zaniknou záruční závazky výrobce.

Náhradní díly a příslušenství

Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Prohlášení o shodě C€

Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsany v části “Technické údaje” je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směmic 2004/108/ES (do 19.04.2016), 2014/30/EU (od 20.04.2016), 2006/42/ES a 2011/65/ES.

Zodpovědný za technické podklady:

Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/ES o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Pre Vašu bezpečnost .....179

Technické údaje .....183

Návod na použitie .....185

Údržba a ošetrovanie .....189

C€-Prehlásenie o zhode .....189

Pokyny pre likvidáciu .....189

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

- predložený návod na obsluhu,

■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite.

■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov.

Tieto materiály môžu iskry zapálit.

Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

3 O t o čný okrajový segment

4 Brúsny tanier so suchým zipsom

5 K r y t r u k o

3 Prípojovací kábel 4,0 m so sietovou zástrčkou

14 Typový štitok *

■ Upevnite odsávaciu hadicu na pripojovacie hrdlo ochranného krytu.
■ Pomocou káblových držiakov (3x), patriacich k rozsahu dodávky, upevnite na odsávaciu hadicu pripojovací kábel.

• Odskrutkujte tanier so suchým zipsom z vretena proti smeru pohybu hodinových ručičiek.
  ■ Nasad'te upínaciu prírubu (A) na vreteno.
  ■ Nasad'te na upínaciu prírubu brúsny lamelový tanier (B).
  Naskrutkujte upínaciu maticiu (C) nákružkom smerom nahor na vreteno.

C B A

■ Stlačte aretáciu vretena a držte ju stlačenú.
■ Upínaciu maticu pevne utiahnite v smere pohybu hodinových ručičiek integrovaným klúčom.

■ Povol'te upínaciu páku na ochrannom kryte.
Nastavte ochranný kryt na požadovanú výšku.

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvolnite.

Po výpadku elektrického prúdu sa zapnuté elektrické náradie znova nerozbehne.

1. 2.

■ Posuňte kolieskový vypínač smerom dopredu a stlačením na predný koniec ho zaskočením zaistite.

Vypnutie náradia:

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

Predvol'ba otáčok

Držte vždy elektrické náradie pevne obidvoma rukami!

1. Po ukončení práce elektrické náradie vypnite a vytiahnite sieťovú zástrčku.

Kefový veniec

Sadu náhradných kief možno obdržať v každom servisnom centre FLEX.

Údržba a ošetrovanie

VAROVANIE!

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!
