MANUAL DE UTILIZADOR WIND BALL Create

Requisitos de localização e instalação 24

Dicas de mecanico 24

Dicas elétricas 24

Instruções de segurança 25

Listadepeças 26

Controle remoto 27

Instruções de instalação 28

Preparacao de instalacao 28

Instalando o suporte de montagem 28

Escolha do tipo de montagem 29

Instalacao de barra de suspensao 29

Conexão de fiação 30

Montando a rosa do teto 30

Conjunto de l'amina 31

Montagemdo paildeconexao 31

montagem de luz 31

Verifique a instalacao 32

Conexao com o aplicativo 32

Obrigado por escolher nosso ventilador de teto. Antes deutilizar este aparelho e para garantir a sua melhorutilização,leia atentamente as instruções.

As medidas de segurar a listadas aqui reduzem o risco de incendio, como elétrico e ferimentos quando seguidas corretamente. Guarde o manual em local seguro para referência futura, bem como o recibo de vendu e a caixa. Se aplicável, entrega estas instruções ao futuro propietário do aparelho.

Siga sempre as instruçõesbasicas de segurâncameidas de prevençao de riscos ao usar um aparelho eletrico. O fabricante não sera responsavel por quando danos resultantes do incumprimento destas instruções por parte do'utilizar.

REQUISITOS DE LOCALIZACAO E INSTALAÇÃO

DICAS DE MECÁNICO

• De acordo com as normas de segurar, o punto mais boa das pás do ventilador deve estar aleo menos 2,3 metros do solo.
• Certifique-se de que o local escolhido não permitte que as lâminas rotativasarem em;.
  contato com quaisquer objetos.
• Verifique se as vigas do teto本站 seguras,grandes e fortes o suficiente para suportar o peso do ventilador.
• Para reduzir o risco de incério,CHOque elétrico ou ferimentos pessoais, certificque-se de que o suporte de montagem do ventilador esteja fixado diretamente na estrutura do edifácio. NAO monte em uma caixa de distribuicao.
• O suporte de montagem deve ser firmamente aparafusado a uma estrutura de suporte, como um telhado de concreto, uma estrutura de aço ou uma estrutura de madeira. Se for adicondada uma moldura de madeira, ela deverá ser pregada ou aparafusada com segurança entre两大as vigas.
• Para reduzir o risco de ferimentos pessoais e danos materiais, não dobre nem danifique a fazer vertical ou as pás do ventilador ao manusear ou instalar o ventilador. Se detectar algo dano no produits, contacte o meuico pos-venda antes de prosseguir com a instalação do ventilador.
• Certifique-se de que o ventilador estejafirmamente preso ao teto. Todos os parafusos de fixaçodeferao ser verificados e reapertados sempre que necessario antes de ligar o ventilador.

DICASELETRICAS

• Desligue a energia antes de realizar qualquer trabalho no ventilador de teto e deslgue o disjuntor. Para evaporar possiveis choques elétricos, verifique se a energia está desligada na caixa de fusiseis ou no paine do disjuntor antes de fazer a fiação.
• O ventilador, o suporte de montagem e o equipamento de iluminação devem estar connectados ao terra. Verifique se todas as emendas está bem isoladas.
• Verifique e confirma se todas as conexões está correitas e seguras. Depois que todas as conexões electrolyticas foram feitas, armazene todos os cabos com segurarça.
• Não tente controlar este ventilador com um interruptor de parede ou controle remoto que não está adequado para uso com o ventilador. Não use um controlador de estado solido. O uso de um interruptor de parede ou controle remoto não aprovado anulará a garantia.
• Não conecte o ventilador de teto a um interruptor dimmer.

Ao usarrialqueraparelhoelétrico,assegüntes precauçobásicas de seguranca devem ser sempre observadas.

• Para reduzir o risco de ferimentos pessoas, fixe o ventilador diretamente na estrutura de suporte do edificio seguido das instruções e use abenas o material fornecido.
• Para fazer possíveis Choques eletricos, antes de instalar o ventilador, desconnecte a alimentação desligando os interruptores do pailéletrico e os interruptores de parede associados. Se não for possível desligar os interruptores de alimentação, utilize um dispositivo de食欲, como uma etiqueta no pailéletrico.
• Todos os cabos devem atender às espécificações estabelecidas peloscottos eletricos locais e{nacionais ePGA ANSI/NFPA 70. Se você nãoestiver familiarizado com instalacoes electrolycas, consulte um eletricista qualificado.
• Não dobre o Sistema de fixação da lámina ao instalar, inclinar ou limpar as láminas.
• Não insira outros objetos entre as pás do ventilador.
• Para reduzir o risco de incência, como elétrico ou danos ao motor, não use um regulator de velocidade de estado solido com este ventilador. Utilize asenas os reguladores de velocidade originals.
• Este aparecido pode serutilizzato por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentalais reduzidas, ou com falta de experiência ou conhecemtos limitados, desde que sejam supervisionadas por una persona responsavel pela sua segurarou que tenha recebido formação sobre autilização. o aparelho com segurarca.
• As crianças não devem brincar com este disposicao. Não não devem realizar tarefas de limpeza e manutençao, a menos que tenham mais de 8 anos e sejam supervisionados. As crianças devem ser supervisionadas de perto ao usar qualquer aparelho.

OBSERVACAO: As instruções e precauções de segurarça contidas neste manual podem não cobrir todos os problemas e situações possíveis. Você deve comprehender que tanto o bom senso quando o cuidado são essenciais na instalação e uso do ventilador.

• Abra a embalagem com cuidado e retire as peças incluidas no interior.
• Coloque-os no chao sobre um tapete ou pedao de plastico grande o suficiente para fazer danos.
• Verifique se os objetivos listedados abaixo estádioembro da embalagem.

Motor

Suporte de montagem

Bar Barra de extension

Florão

Painel de LED

Tela decorativa

Painel de conexão

Capa decorativa

Parafusos

Láminas x3 Controle remoto & controlador

1. Luz
2. Botão ligar / desligar
3. Cronometro
4. Controle de temperatura de cor
5. Controle de intensidade do ventilador
6. Funcao reversa
   7.Botao de desligar som
7. Pilhas (2× AAA)

LUZ

Liga e desliga a luz do ventilador, independente de o ventilador estar funcionando ou não.

TEMPERATURA DE COR

Alternar e s tis de p r a d i fio

LIGAR/DESLIGAR

Liga ou desliga o ventilador completeness, independente de estar com a luz acesa ou apagada.

Aumente ou diminua a velocidade de rotação das pás do ventilador.

TEMPORIZADOR

Agende o desligamento automatico escolhindo uma das opções disponíveis.

FUNCAO REVERSE

Mude a direção de rotação das pás do ventilador. A função inverno (girar para a direita) para o ar quente acumulado no teto para baixo e a função verão (girar para a esquerda) gera uma brisa que refresca o ambiente.

DESATIVAR SOM DESATIVAR SOM

Ao pressionar o botão de desligar o som você pode silenciar ossons que o ventilador emite quando você pressiona qualquer tecla do controle remoto.

PREPARACAO DE INSTALAÇÃO

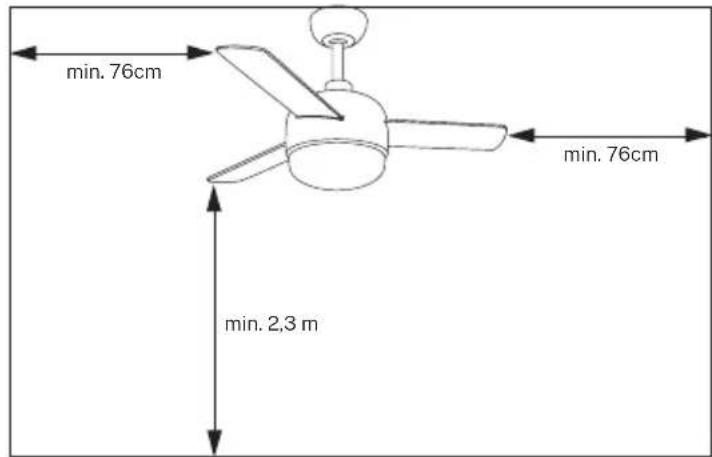

• Para evacitar ferimentos e lesões pessoais, certificque-se de que o ventilador esteja pendurado em um local que permita que as pás fiquem a 2,3 m ou mais do chão e a 76 cm da parede ou obstáculo mais proxies.
• Certifique-se de que o suporte de montagem está devidamente fixado à estrutura do edificio e possa Supportsar todo o peso do ventilador.

INSTALANDO O SUPORTE DE MONTAGEM

• Verifique se o teo onde pretende montar o ventilador é estavel e capaz de suportar com segurarca o peso do ventilador.
• Não fixe o suporte de montagem diretamente em telos com menos de 10 mm para fazer o risco de o parafuso se soltar e sair.

Telhado de madeira

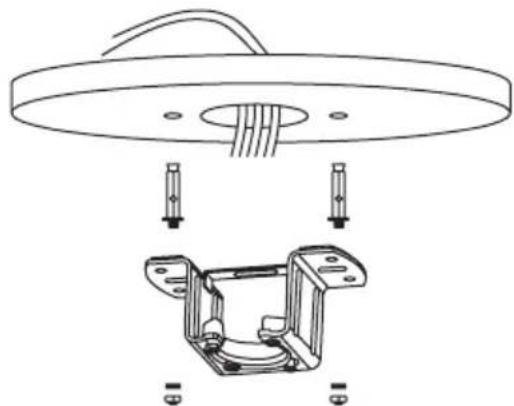

Faça os furos necessários e fixe o suporte de montagem com os parafusos e arruelas paramadeira nas jintas do teto.

Telhado de concreto

Faça furos com broca de 8mm, de acordo com o comprimento dos parafusos de expansão. Em seguida, fixe o suporte de montagem ao toto com os parafusos de expansão.

Montagem tradicional Montagem em angulo

A configuração tradicional fica pendurada no teto com uma haste.

A montagem em ângulo é recomendada em tetos inclinados ou abobadados.

Este ventilador pode ser instalado em telos regulares e abobadados e pode estender o com primento de suspensao com a haste de suspensao mais longa (fornecida). Para instalar a barra suspensa, você precisará das seguntei ferramentas: chave de fenda, chave de fenda, alicate ou chave inglesia ajustavel, escada, alicate e fita isolante.

INSTALAÇÃO DE BARRA DE SUSPENSAO

• Se você quiser estender o comprimento de suspência do seu ventilador, remove a bolá da hora de suspência e use a hora de extensão adicional (incluída).

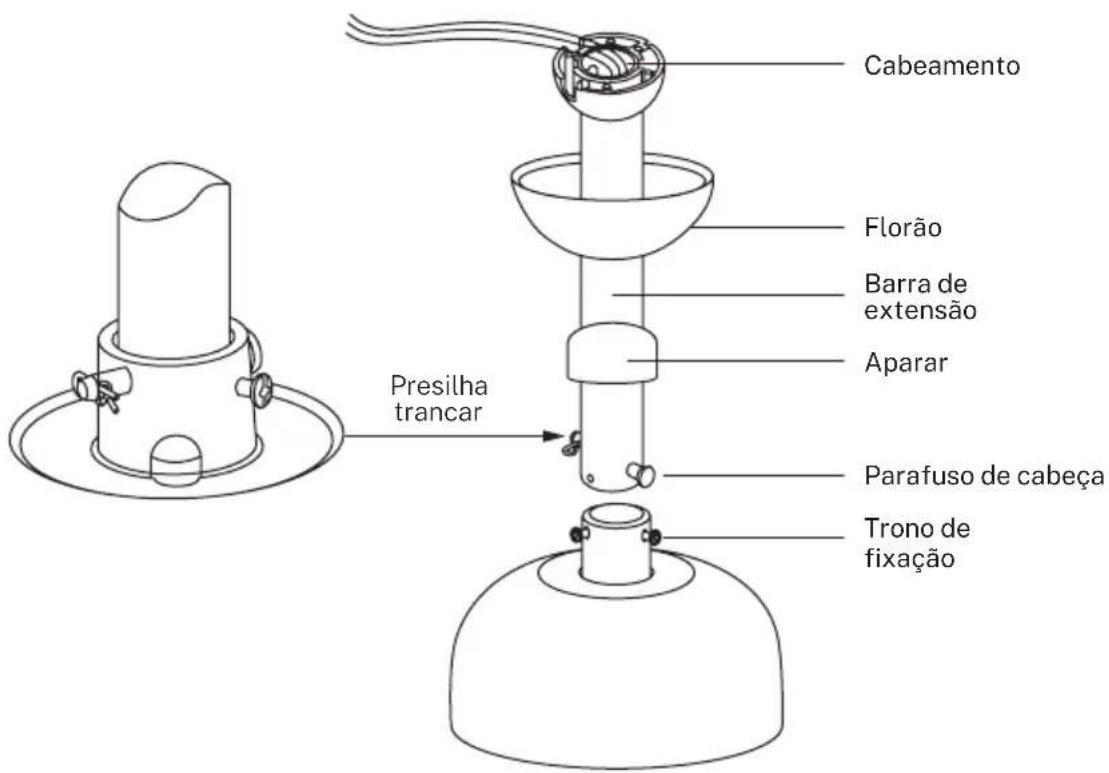

• Se você quiser usar a barra de extensão, sina as seguições instruções:

• Para remove a esfera da hora de suspensa, afrouxe o parafuso de fixação e remove os contrapinos.

• Abaixe a bola e remove o pino de travamento.
• Retire a bola da barra suspensa e insira-a na barra suspensa mais longa (a parte superior da barra tem um orifcio para o parafuso de fixacao; use-o para prender a barra).

1. Insira o pino de travamento na extremidade da haste de suspensao e levante a bola. Certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da esfera e fixe o parafuso de fixacao.

Conelho: Para fazer a inscrção dos fios na barra, colque um pouco de fita isolante ao redor dos fios. Isso ajudará você a mantê-los juntos ao inserti-los na barra.

1. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor. Remova os pinos da barra (se ainda não o fez). Insira a roseta atraves da barra.

2. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para apertá-los.

3. Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente. Aperte os parafusos de fixação e as arruelas.

4. Abaixe a capota em direção à carcaça do motor.

CONEXão DE FIAÇÃO

Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguido as indicações coloridas. Certifique-se de que a conexão esteja firme.

MONTANDO A ROSA DO TETO

1. Levante a cobertura até o suporte de montagem e alinne os parafusos soltos no suporte de montagem com os orificios da cobertura.
2. Gire o remate para ajustá-lo. Reinsira os parafusos e fixe-os com uma chave de fenda.
3. Depois de fixar o suporte de montagem na caixa de juncao, você pode pendurar o ventilador.
4. Secure o ventilador firmamente com as两大 mao. Passe a barra pela abertura do suporte de montagem eaxe a esfera repousar no suporte de montagem.
5. Gire o acoplamento esférico até que ele se alinne com a aba do suporte de montagem.

Conselho: Outra pessoa deve ajuda-lo a segurar a escada eentarrag-lhe o ventilador depois de subir a escada.

CONJUNTO DE LAMINA

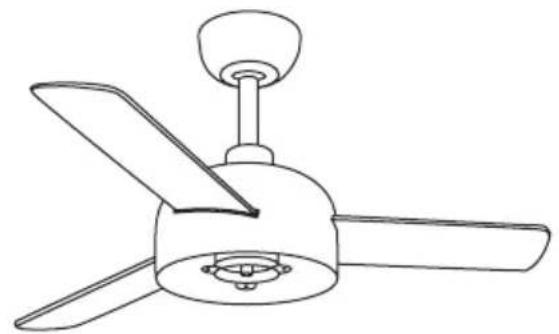

Alinhe os orificios no suporte da lamina com os orificios nas lâminas e no corpo do motore aparafuse-os no lugar, mas não aparece os parafusos até que estejam todos no lugar e aparafusados.

Conselho: Para economizar tempo, você pode colocar arruertas em cada parafuso antes de instalar as lâminas.

MONTAGEM DO PAINEL DE CONEXAO

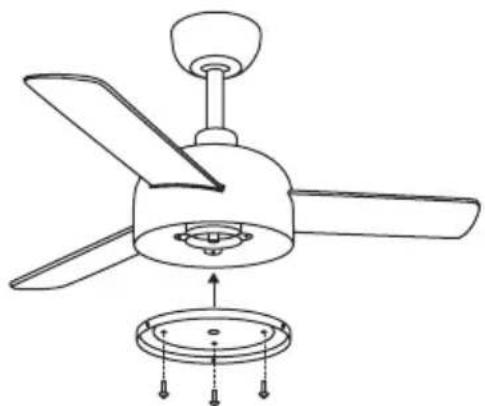

Fixe a placna parte inferior do ventilador,inserindo as cabecas dos parafusos nos orificios fornecidos.
- Em seguida, aparafuse os parafusos e fixe-os para que fiquem bem fixados.

MONTAGEM DE LUX

• Conecte os soquetes de pino umico na placac de distribuiacao ao do paine de LED. O paine de LED é magnetizado para ser fixado a placac de conexao simplesmente jintando as das peças. Observacao: Ao instalar ou remove a placac de LED, tome cuidado para nao tocar nas abas isolantes. Não aperte demais os parafusos nem os rosqueie muito rapidamente, quando isso pode causar danos as abas isolantes.
• Cologne aanela decorativa na placar de LED.

VERIFIQUE A INSTALAÇÃO

• Verifique o correto funciona do ventilador de teto, verificando se nao são observados movimento estranhos ou desalinhamentos em alguma parte do ventilador.
• Se notar algo um tipo de zumbido/vibracao, você pode proceder ao ajuste das lâminas com o kit de balanceamento.
• Este kit possui contrapesos autoadesivos e clipes em forma de "u".
• Desligue o ventilador de toto.
• Você pode colocar o clique no centro de qualquer lâmina e verificar se a vibração diminui.
• Ligue o ventilador e verifique. Se nenhuma alteracao for observada, desligue o ventilador e adicione除外 clope em outra lamina ou use pesos adesivos.

CONEXão COM O APLICativo

* Somente para modelos com Wi-Fi

O aplicativo CREATE está disponible para Android e iOS (procure o aplicativo no Google Play ou App Store ou escaneie o documento QR abaixo). Podera haver custos adiconais dependendo do fornecedor.

Este dispositivo é uso atraves da sua rede dométrica. Como requisito essential, você deve ter uma rede Wi-Fi sempre conectada ao seu roteador 2,4 Gh e ao aplicativo CREATE gratuito. (Os provedores de Internet Ofrecem atualmente 5Gh e 2,4Gh simultaneamente.)

Recomendamos que deslige o aparelho da rede electrica quando estiver fora de casa para fazer que ligue acidentalmente durante a sua ausência.

iPhone Android

COMO SE CONNECTAR AO APLICativo

1. Instale o aplicativo CREATE e crie uma conta de usuario.
2. Defina uma senha de login e faça login no aplicativo.
3. Clique em "Adicionar dispositivo" (+) e a seguir clique na categoria do ventilador de teto.
4. No controle remoto, pressione e segure os botões 1H e 4H por conta de 5 segundos até ouvir um bipe.
5. Em seguida, clique em "Confirmar".
6. Digite a senha da sua rede Wi-Fi e confirme.
7. Ao conectar, certifique-se de que seu roteador, cellular e disposicao estejam o mais proximos possivel. Finalmente, o ventilador de teto sera adcionado com succso ao seu aplicativo CREATE.

Em conformidade com as diretrizes: 2012/19 / UE e 2015/863 / UE sobre a restricao do uso de substancias perigosas em equipamentos eletricos e eletronicos, bem como a eliminacao de resíduos. O símbolo com o caixa do lixo cruazo muito do na embalagem indica que o produto ao final de sua vida tem sido coletado como lixo separado. Portanto, qualquer produits que tenha atingido o fim de sua vida teme ser entregue a centros especializados de eliminacao de resíduos para coleta seleitiva de equipamentos eletricos e eletronicos, ou devolvindo ao varejista ao comprar equipamentos novos similares, em um para uma base. A coleta seletiva apropriadna para o comissionamento subsequente do equipoamento enviado para reciclagem, tratamento e descarte de maneira ecologica ajuda a evaporar possiveis efeitos negativos no meio ambiente e na saude e optimiza a reciclagem e reutilização de os componentes que compoem o disposito. . A eliminacao abusiva do produits pelo 用户 implica a aplicação de sanções administrativas de acordo com as leis.
