Vielen Dank, dass Sie sich für unseren Deckenventilator entschieden haben. Bevor Sie die geses Gerät verwenden und um eine optimale Nutzung zu gewährleisten,lesen Sieitte die Anweisungen sorgfältig durch.

Die hier aufgeführten Sicherheitsmaßnahmen verringn bei korrekter Befolgung das Risiko von Bränden, Stromschlagen und Verletzungen.itte bewahren Sie das Handbuch sowie den Kaufbeleg und die Verpackung zum späteren Nachschlagen an einem sicheren Ort auf. Geben Sie diese Anleitung ggf. an den künftigen Besitzer des Gerätes weiter.

Befolgen Sie bei der Verwendung eines Elektrogerats stets die grundlegenden Sicherheitshinweise und Maßnahmen zur Gefahrenverhütung. Der Hersteller übernimmt keine Haftung für Schäden, die aus der Nichtbeachtung dieser Anweisungen durch den Benutzer entstehen.

STANDORT- UND INSTALLATIONSANFORDERUNGEN

TIPPS FÜR MECHANIKER

Gemäß den Sicherheitsvorschriften muss der tiefste Punkt der Ventilatorflügel mindestens 2,3 Meter über dem Boden liegen.
- Stellen Sie sichere, dass der gewähltes Standort es den rotierenden Messern nicht erlaubt, mit irgendwelchen Gegenständen in Kontakt zu kommt.
- Überprüfen Sie, ob die Deckenbalken sicher und groß und stark genug sind, um das Gewicht des Ventilators zu tragen.
- Um das risiko von branden, stromschlagen oder verletzungen zu verringn, stellen sie sicher, dass die lufterhalterung direkt an der gebäudestruktur befestigt ist. Nicht in einem verteilerkasten montieren.
- Die Montagehalterung muss sichere an einer tragenden Struktur, beispelsweise einem Betondach, einer Stahlkonstruktion oder einem Holzrahmen, verschraubt sein. Wenn ein Holzrahmen hinzugefügt wird, sollte dieser fest zwischen zwei Balken genagelt oder verschraubt werden.
- Um das Risiko von Personen-und Sachschäden zu verringern, * dürfen Sie die vertikale Stange oder die Lüfterflügel bei der Handhabung oder Installation des Lüfters nicht verbiegen oder beschädigen. Wenn Sie Schäden am Produkt feststellen, wenden Sie sich an unseren Kundendienst, bevor Sie mit der Installation des Ventilators fortfahren.
- Stellen Sie sicher, dass der Ventilator sicher an der Decke befestigt ist. Alle Befestigungsschrauben sollenn vor der Inbetriebnahme des Ventilators überprüft und bei Bedarf nachbezogen werden.

ELEKTRISCHE TIPPS

• Schalten Sie den Strom aus, bevor Sie Arbeiten am Deckenventilator durchführren, und schalten Sie den Netzschalter aus. Um einen möglichen Stromschlag zu vermeiden, prüfen Sie vor der Verkabelung, ob der Strom am Sicherungskosten oder am Leistungsschalterfeld ausgeschaltet ist.
• Ventilator, Montagehalterung und Beleuchtungsgeräte müssen geerdet sein. Überprüfen Sie, ob alle Verbindungen gut isoliert sind.
• Überprüfen und bestätigten Sie, dass alle Verbindungen korrekt und sichere sind. Nach dem alle elektrischen Anschlüsse hergestellt wurden, bewahren Sie alle Kabel sichere auf.
• Versuchen Sie nicht, diesen Ventilator über einen Wandschalter oder eine Fernbedienung zu steuern, die nicht vom Hersteller für die Verwendung mit dem Ventilator zugelassen ist. Verwenden Sie keinen Solid-State-Controller. Bei Verwendung eines nicht zugelassenen Wandschalters oder einer nicht zugelassenen Fernbedienung erlischt ihre Garantie.
• Schlieben Sie den Deckenventilator nicht an einen Dimmschalter an.

Bei der Verwendung von Elektrogeräten sollenn stets die folgenden grundlegenden Sicherheitsvorkehrungen beachtet werden.

• Um das Verletzungsrisiko zu verringn, befestigen Sie den Ventilator gemäß diesen Anweisungen direkt an der Gebäudetragsstruktur und verwenden Sie nur das mitgelieferte Material.
• Um einen möglichen Stromschlag zu vermeiden, trennen Sie vor der Installation Ihres Ventilators die Stromversorgung, indem Sie die Netzschalter der Schalttafel und die zugehörigen Wandschalter ausschalten. Wenn es nicht möglich ist, die Netzschalter auszuschalten, verwenden Sie eine Warnvorrichtung, z. B. ein Etikett auf der Schalttafel.
• Alle Kabel müssen den Spezifikationen der örtlichen und nationalen Elektrovorschriften sowie ANSI/NFPA 70 entsprechen. Wenn Sie mit Elektroinstallationen nicht vertraut sind, wenden Sie sich an einen qualifizierten Elektriker.
• Biegen Sie das Klingenbefestigungssystem nicht, während Sie die Klingen installieren, kippen oder reinigen.
• Stecken Sie keine anderen Gegenstände zwischen die Lüfterflügel.
• Um das Risiko von Bränden, Stromschlagen oder Motorschäden zu verringern, verwenden Sie bei diesen Ventilator keinen elektronischen Geschwindigkeitsregler. Verwenden Sie nur die Original-Geschwindigkeitsregler.
• Dieses Gerät kann von Kindern ab 8 Jahren und älteren Personen sowie von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder begrenzten Kenntnissen verwendet werden, sofern sie von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder in der Bedienung geschult wurden es. das Gerät sicher.
• Kinder sollenn nicht mit thisem Gerät speien. Sie sollenn auch keine Reinigungs- und Wartungsarbeiten durchführren, es sei dess, sie sind Alter als 8 Jahre und werden beaufsichtigt. Kinder sollenn bei der Verwendung eines Geräts engmaschig beaufsichtigt werden.

NOTIZ: Die Anweisungen und Sicherheitsvorkehrungen in thism Handbuch decken möglicherweise nicht alle möglichen Probleme und Situationen ab. Sie sollenn verstehen, dass bei der Installation und Verwendung des Ventilators sowohl gesunden Menschenverstand als auch Vorsicht erforderlich sind.

• Öffnen Sie vorsichtig die Verpackung und entnahme Sie die darin enthaltenen Teile.
• Legen Sie sie auf den Boden, auf einen Teppich oder ein Stück Plastik, das große genug ist, um Schäden zu vermeiden.
• Überprüfen Sie, ob sich die unten aufgeführten Gegenstände in der Verpackung befinden.

Motor

Montagehalterung

Bar Erweiterungsleiste

Floron

LED-Panel

Dekorativer Bildschirm

Anschlussfeld

Dekorative Abdeckung

Schrauben

Klingen x3 Fernbedienung und Controller

FERNBEDIERUNG

1. Licht
2. An / aus Schalter
3. Timer
4. Farbtemperaturregelung
5. Steuerung der Lüfterintensität
6. Umkehrfungtion
   7.Ton-Aus-Taste
7. Batterien (2 x AAA)

HELL

Schaltet das Lüfterlicht ein und aus, unabhängig davon, ob der Lüfter lauft oder nicht.

FARBTEMPERATUR

Schaltet zwischen den drei verfügbaren Lichtfarbtemperaturtypen um (warm, neutral und kuhl).

AN AUS

Schaltet den Lüfter vollständig ein oder aus, unabhängig davon, ob das Licht an ist oder nicht.

LUFTERINTENSITAT

Erhöht oder verringgert die Rotationsgeschwindigkeit der Lüfterflügel.

TIMER

Planen Sie das automatische Herunterfahren, indem Sie eine der verfügbaren Optionen auswahlen.

RÜCKWÄRTSFUNKTION

Ändern Sie die Drehrichtigung der Lüfterflügel. Die Winterfunktion (nach rechts drehen) drückt die in der Decke angesammelte Höhe Luft nach unten und die Sommerfunktion (nach links drehen) erzeugt eine Brise, die den Raum kühlt.

TON DEAKTIVIEREN TON DEAKTIVIEREN

Durch Drücken der Taste „Ton aus" konnen Sie die Gerausche stummschalten, die der Ventilator erzeugt, wenn Sie eine beliebige Taste auf der Fernbedienung drucken.

INSTALLATIONSVORBEREITUNG

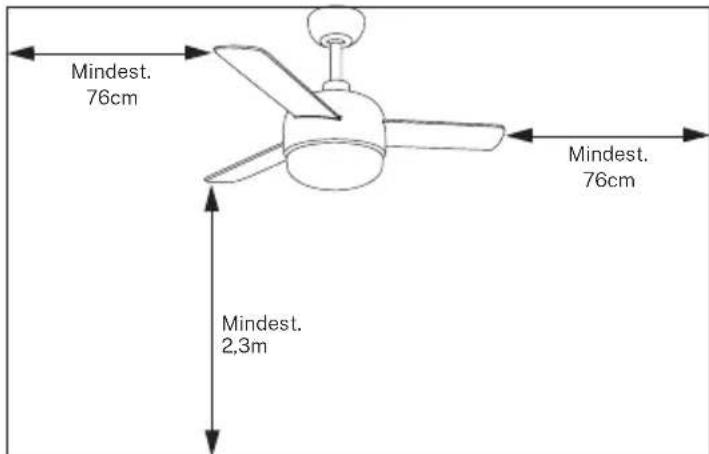

• Um Verletzungen und Verletzungen zu vermeiden, stellen Sie sicher, dass der Ventilator an einem Ort aufgehigt wird, an dem sich die Flügel mindestens 2,3 m vom Boden und 76 cm von der nachsten Wand oder dem nachsten Hindernis entfern't befinden.
• Stellen Sie sicher, dass die Montagehalterung ordnungsgemäß an der Gebäudefruktur befestigt ist und das volle Gewicht des Ventilators/TRagen kann.

MONTAGE DER MONTAGEHALTERUNG

• Stellen Sie sichere, dass die Decke, an der Sie den Ventilator montieren möchten, stabil ist und das Gewicht des Ventilators sichere tragen kann.
• Befestigen Sie die Montagehalterung nicht direkt an Decken mit einer Dicke von weniger als 10mm , um das Risiko zu vermeiden, dass sich die Schraube lost und hersauskommt.

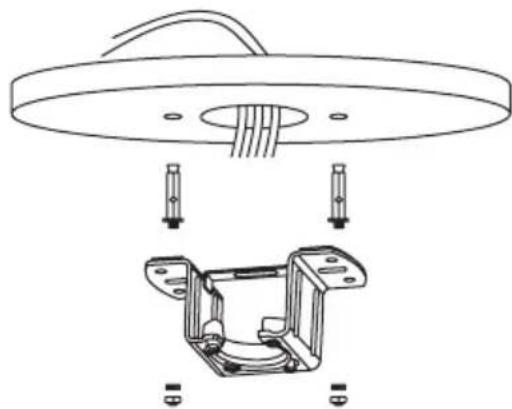

Holzdach

Bohren Sie die erforderlichen LÖcher und befestigen Sie dann die Montagehalterung mit den Holzschauben und Unterlegscheiben an den Deckenverbindungen.

Betondach

Bohren Sie mit einem 8-mm-Bohrer LÖcher entsprechend der Länge der Dehnschrauben. Befestigen Sie anschließend die Montagehalterung mit den Dehnschrauben an der Decke.

NOTIZ: Dieser Ventilator kann auch in eine Zwischendecke eingebaut werden, hierfür mussen Sie Befestigungsschrauben mit Federhebel verwenden (nicht im Lieferumfang enthalten).

• Markieren Sie die korrekte Position der LÖcher und befestigen Sie die Deckenhalterung mit Schrauben mit Metalldübeln oder Schrauben und Unterlegscheiben, die für den gewählten Deckentyp geeignet sind.
• Überprüfen Sie die ordnungsgemäße Installation der Halterung, bevor Sie den Lüfter aufhängen. Die Montagehalterung muss das gesamte Gewicht des Ventilators/TRagen.

WAHL DER MONTAGEART

Traditionelle Montage Winkelmontage

Der traditionelle Aufbau hangt mit einer Stange von der Decke.

Bei schrägen oder gewölbten Decken empfieht sich die Winkelmontage.

Dieser Ventilator kann sowohl an einer normalen als auch an einer gewöltben Decke installiert werden und kann die Aufhängelänge mit der längeren Aufhängestange (im Lieferumfang enthalten) verlangern. Um die Kleiderstange zu installmenten, benötigen Sie die folgenden Werkzeuge: einen Schraubendreher, einen Schlitzschraubendreher, eine verstellbare Zange oder einen Schraubenschluss, eine Trittleiter, einen Drahtschneider und ein Isolierband.

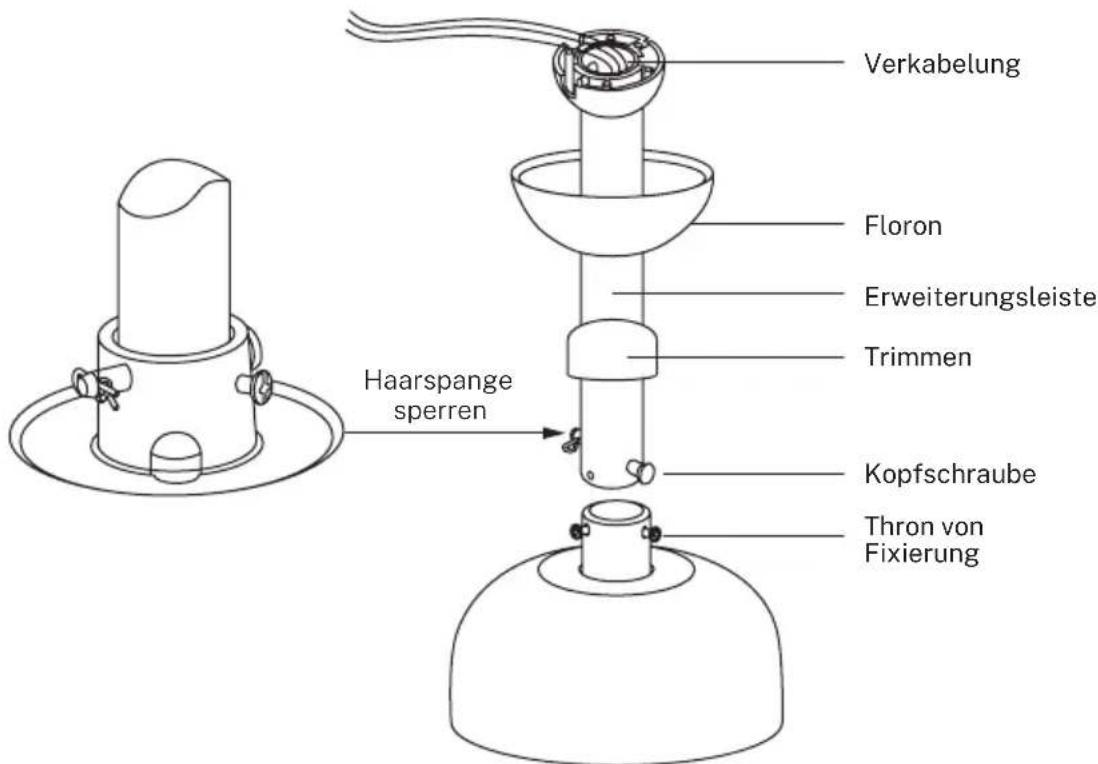

INSTALLATION DER AUFHÄNGESTANGE

• Wenn Sie die Aufhängelänge Ihrres Ventilators verlangern möchten, entfernen Sie die Kugel von der Aufhängestange und verwenden Sie die zusätzliche Verlängerungsstange (im Lieferumfang enthalten).

• Wenn Sie die Erweiterungsleiste verwenden möchten, befolgen Sie die folgenden Anweisungen:

• Um die Kugel von der Aufhängungsstange zu entfernen, * lösen Sie die Stellschraube und entfernen Sie die Splinte.

• Senken Sie die Kugel ab und entfernen Sie den Sicherungsstift.
• Nehmen Sie die Kugel aus der Kleiderstange und stecken Sie sie in die langere Kleiderstange (die Oberseite der Stange hat ein Loch für die Stellschraube; verwenden Sie diese, um die Stange zu befestigen).

1. Stecken Sie den Sicherungsstift in das Ende der Aufhängestange und haben Sie die Kugel an. Stellen Sie safer, dass der Sicherungsstift mit den Rillen im Innerer der Kugel ausgerichtet ist, und befestigen Sie die Stellschraube.

Beratung: Um das Einführen der Drähte in die Schiene zu erreichtern, kleben Sie etwas Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.

1. Losen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben). Stecken Sie die Rosette durch die Stange.

2. Führn Sie die Kabel durch die Stange undziehen Sie die überschüssigen Kabel von der Oberseite der Stange ab, um sie festzuziehen.

3. Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.

4. Senken Sie die Haube in Richtung Motorgehäuse ab.

VERKABELUNGSANSCHLUSS

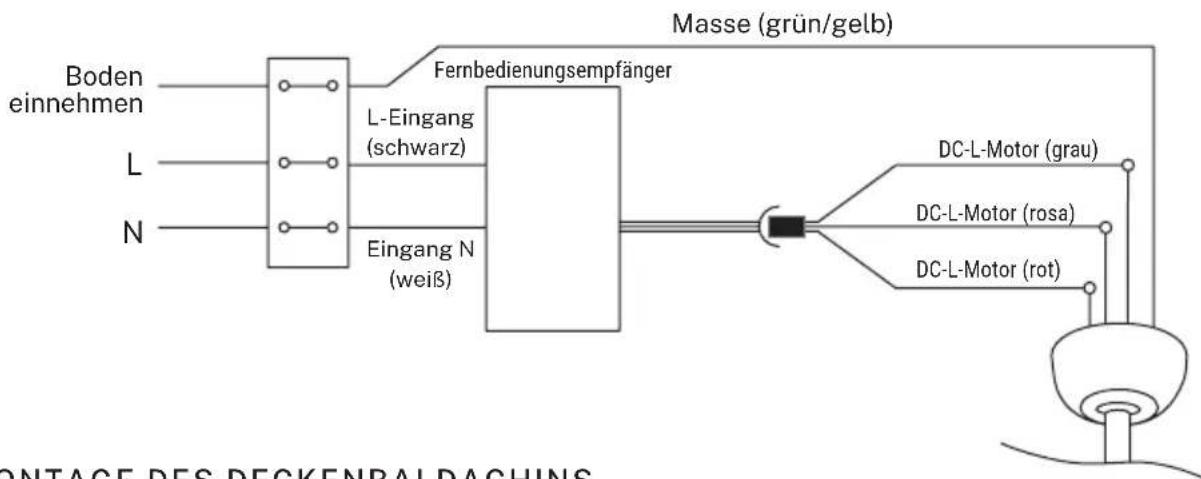

Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln gemäß den Farbmarkierungen her. Stellen Sie safer, dass die Verbindung fest ist.

MONTAGE DES DECKENBALDACHINS

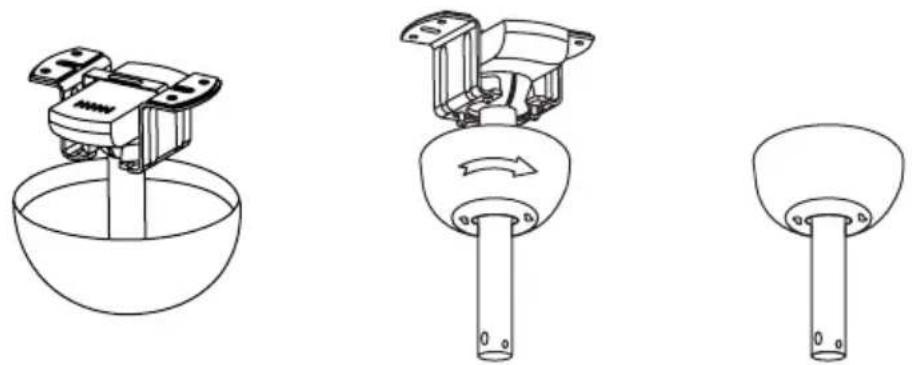

1. Heben Sie den Baldachin auf die Montagehalterung und richten Sie die gelösten Schrauben an der Montagehalterung an den Lächern im Baldachin aus.
2. Drehen Sie den Endknopf, umihn anzupassen. Setzen Sie die Schrauben wieder ein und sichern Sie sie mit einem Schraubendreher.
3. Sobald Sie die Montagehalterung an der Anschlussdose befestigt haben, konnen Sie mit dem Aufhängen des Lufters fortfahren.
4. Halten Sie den Ventilator mit beiden Händen fest. Führren Sie die Stange durch die Öffnung in der Montagehalterung und halten Sie die Kugel auf der Montagehalterung ruhen.
5. Drehen Sie die Kugelkupplung, bis sie mit der Lasche an der Montagehalterung übereinstimmt.

Beratung: Eine andere Person sollte Ihnen beim Halten der Leiter halten und Ihnen den Ventilator reichen, sobald Sie die Leiter erklommen haben.

KLINGENMONTAGE

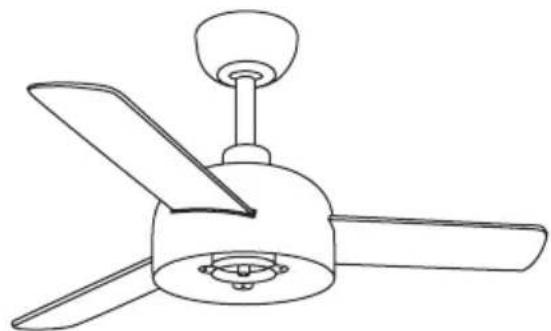

Richten Sie die Löcher in der Klingenhalterung an den Löchern in den Klingen und im Motorgehäuse aus und schrauben Sie sie fest. Ziehen Sie die Schrauben jedoch erst fest, wenn sie alle angebracht und festgeschraubt sind.

Beratung: Um Zeit zu sparen, können Sie die Unterlegscheiben auf jeder Schraube legen, bevor Sie die Klingen installieren.

ANSCHLUSSPLATTENMONTAGE

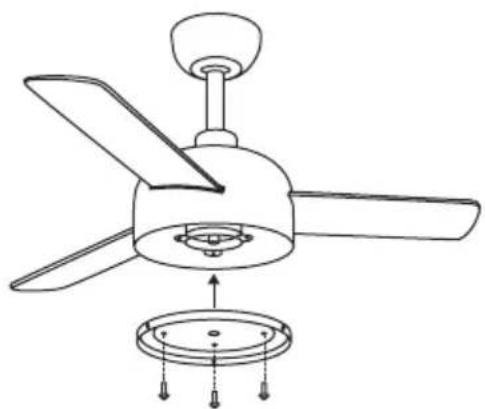

• Befestigen Sie die Platte an der Unterseite des Ventilators, indem Sie die Schraubenköffe in die darauf vorgesehenen Löscher stecken.

• Drehen Sie dann die Schrauben ein und befestigen Sie sie anschließend, damit sie sicher befestigt sind.

LIGHTMONTAGE

• Verbinden Sie die einzelnen Pin-Buchsen auf der Breakout-Platine mit denen auf dem LED-Panel. Das LED-Panel ist magnetisiert, sodass es durch einfaches Zusammenstecken beider Teile an der Anschlussplatine befestigt werden kann.

Notiz: Achten Sie beim Installieren oder Entfern der LED-Platine darauf, die Isolierlaschen nicht zu berühren. Ziehen Sie die Schrauben nicht zu fest an und schrauben Sie sie nicht zu Schnell ein, da dies zu Schäden an den Isolierlaschen führen können.

• Platzieren Sie den dekorativen Schirm auf der LED-Platine.

ÜBERPRÜFEN SIE DIE INSTALLATION

• Überprüfen Sie den ordnungsgemäßen Betrieb des Deckenventilators und stellen Sie safer, dass an keinem Teil des Ventilators selvsame Bewegungen oder Fehlausrichtungen beobachtet werden.
• Wenn Sie ein Brummen/Vibrierten bemerken, können Sie die Klingen mit dem Auswuchtsatz einstehen.
• Dieses Kit enthalt selbstklebende Gegengewichte und „U“-förmige Clips.
• Schalten Sie den Deckenventilator aus.
• Sie können den Clip in der Mitte jeder Klinge anbringen und prufen, ob die Vibration nachlässt.
• Schalten Sie den Lüfter ein und prufen Sie. Wenn keine Veränderung erkennbar ist, schalten Sie den Lüfter aus und befestigen Sie einen weiteren Clip an einem anderen Flügel oder verwenden Sie die Klebegewichte.

VERBINDUNG ZUR APP

* Nur für Modelle mit WLAN

Die CREATE-App ist sowohl für Android als auch für iOS verfügbar (suchen Sie bei Google Play oder im App Store nach der App oder scannen Sie den untersehenden QR-Code). Je nach Anbieter können zusätzliche Kosten anfallen.

Dieses Gerät wird über Ihr Heimnetzwerk verwendet. Als wesentliche Voraussetzung mussen Sie über ein WLAN-Netzwerk verfügen, das immer mit Ihrem 2,4-GHz-Router und der kostenlosten CREATE-Anwendung verbunden ist. (Internetanzieter bieten derzeit sowohl 5 GHz als auch 2,4 GHz gleichzeitig an.)

Wir empfehlen Ihnen, das Gerät vom Stromnetz zu trennen, wenn Sie nicht zu Hause sind, um ein versehentliches Einsatzalten während ihrer Abwesenheit zu verhindern.

iPhone Android

SO STEllen SIE EINE VERBINDUNG ZUR APP HER

1. Installieren Sie die CREATE-App und erstellen Sie ein Benutzerkonto.
2. Legen Sie ein Login-Password fest und melden Sie sich bei der App an.
3. Klichen Sie auf „Gerät hinzufügen“ (+) und dann auf die Kategorie für den Deckenventilator.
4. Halten Sie auf der Fernbedienung die Tasten 1H und 4H etwa 5 Sekunden lang gedrückt, bis Sie einen Piepton horen.
5. Klichen Sie anschließend auf „Bestätigten".
6. Geben Sie Ihr WLAN-Netzwerkpasswd ein und bestätigten Sie.
7. Stellen Sie beim Herstellen der Verbindung sicher, dass Ihr Router, Ihr Mobiltelefon und Ihr Gerät so nah wie möglich beieinander sind. Schließlich wird der Deckenventilator erfolgreich zu ihrer CREATE-Anwendung hinzugeführst.

In Übereinstimmung mit den Richtlinien: 2012/19 / EU und 2015/863 / EU über die Beschränkung der Verwendung gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie deren Abfallentsorgung. Das Symbol mit der gekreuzten Mülltonne auf der Verpackung zeigt an, dass das Produkt am Ende seiner Nutzungsdauer als separer Abfall gesammelt wird. Daher muss jeder Produkt, das das Ende seiner Nutzungsdauer erreicht hat, an spezialisierte Abfallentsorgungszentren zur selektiven Sammlung von elektrischen und elektronischen Abfallgeräten geliefert oder beim Kauf ähnlicher neuer Geräte an den Einzelhändler zurückgegeben werden für eine Basis. Die ordnungsgemäß getrennte Sammlung für die späterene Inbetriebnahme von Geräten, die zum umweltfreundlichen Recycling, zur Behandlung und Entsorgung versandt werden,trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und das Recycling und die Wiederverwendung zu optimieren die Komponenten, aus denen das Gerät besteht... Die missbrächliche Beseitigung des Produkts durch den Benutzer impliziert die Anwendung von Verwaltungssanktionen in Übereinstimmung mit den Gesetzen.
