GEBRUIKSAANWIJZING WIND BALL Create

Installatie instructies 64

Installatievoorbereiding 64

Het installeren van de montagebeugel 64

Keuze van montagetype 65

Installatie van ophangstang 65

Bedrangingsverbinding 66

Plafondkapje monteren 66

Mesmontage 67

Montage aansluitpaneel 67

lichtemontage 67

Controleer de installatione 68

Verbinding met de app 68

Hoe u verbinding maakt met de app 68

DEUTSCH

Bedankt dat u voor onsze plafondventilator hebt gekozen. Lees de instructies zorgvuldig door voordat u dit apparaat gebruikt en om een optimaal gebruik ervan te garanderen.

De hier genoemde veriligheidsmaatregelen verminderen het risico op brand, elektrische schokken en letsel als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, evenals het aankoopbewijs en de doos. Geef deze instructies, indien van toepassing, aan de toekomstige eigenaar van het apparaat.

Volg alsstijd de basisveiligheidsinstrumentes en maatregelen ter voorkoming van bevaren wanner u een elektrisch apparaat gebruikt. De fabrikant is Niet verantwoordelijk voor schade die voortvloeit uit het Niet opvolgen van deze instructies door de gebruiker.

LOCATIE- EN INSTALLATIEVEREISTEN

MECHANISCHE TIPS

• Conform veiligheidsvoorschriften moet het laagste punt van de ventilatorbladen zich minimaal 2,3 meter boven de grond bevinden.
• Zorg ervoor dat de gekozen locatie Niet toelaat dat de roterende messen in contactkommen met voorwerpen.
• Controller of de plafondbalken stevig vastzitten en groot en sterk genoeg zichn om het gewicht van de ventilator te dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilatorrechtstreeks aan de gebouwconstructie worden bevestigd. NIET monteren in een verdelijkkast.
• De montagebeugel moet stevig worden vastgeschroefd aan een ondersteunende constructie, zoals een betonnen dak, staalconstructie of houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig:tussen twee balken worden gespijkerd of geschroefd.
• Om het risico op persoonlijk letsel en materiaële schade te verminderen, mag u de verticale stang of ventilatorbladen Niet buigen of beschadigen wonneer u de ventilator hanteert of installeert. Als u schade aan het product constasteert, neem dan contact op met once klantenservice voordat u doorgaat met de installmentie van de ventilator.
• Zorg ervoor dat de ventilator stevig aan het plafond is bevestigd. Alle bevestigingschroeven要去en worden gecontroleerd en indien nodig opnieuw worden vastgedraaid voordat de ventilator worden gestart.

ELEKTRISCHE TIPS

• Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om möglichke elektrische schokken te voorkomen,要去 u controlleden of de stroom is uitgeschakeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u de bedrading aansluit.
• De ventilator, montagebeugel en verlichtingsapparatuur要去 op aarde worden aangesloten. Controller of alle verbindingen goed geisoleerd zich.
• Controller en bevestig dat alle verbindingen correct en veilig zich. Nadat alle elektrische aansluitingen zich gemaatk, bergt u alle kabels veilig op.
• Probeer deze ventilator Niet te bedieren met een wandschakelaar of afstandsbediening die Niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik geen solid state-controller. Als u een Niet-goedgekeurde wandschakelaar of afstandsbediening gebruikt, verwalt uw garantie.
• Sluit de plafondventilator Niet aan op een dimmerschakelaar.

Wanner u een elektrisch apparaat gebruikt, moeten algijd de volgende fundamentele veiligheidsmaatregelen in acht worden genomen.

• Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilatorrechtstreeks aan de draagstructuur van het gebouw volgens deze instructies en gebruikt u uitsluitend het meegeleverde materiaal.

• Om möglichke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomschakelaars op het elektrische paneel en de bijbehorende wandschakelaarsuit te schakelen. Als het Niet möglichk is de stroomschakelaarsuit te schakelen, gebruik dan een waarschuwingsapparaat, zoals een label op het elektrische paneel.

• Alle kabels要去en voldoen aan de specificaties van lokale en nationale elektrische codes en ANSI/NFPA 70. Als u zichbekend bent met elektrische installations, raadpleeg dan een gekwalificeerde elektricien.

• Buig het mesbevestigingsystemen nichtijdens het installereren, kantelen of reinigen van de messen.

• Steek geen andere voorwerpen:tussen de ventilatorbladen.

• Om het risico op brand, elektrische schokken of motorschade te verminderen, mag u bij deze ventilator geen solid-state snelheidsregelaar gebruiken. Gebruik uitsluitend de originele snelheidsregelaars.

• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en door mensen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, of met een gebrek aan ervaring of beperkte kennis, op voorwaarde dat zich onder toezicht staan van een persoon die verantwoordelijk is voor hun veriligheid of die is opgeleid in het gebruik ervan. het apparaat veilig.

• Kinderen mogen nicht met dit apparaat spelen. Ze mogen ook geen schoonmaak- en onderhoudstaken uitvoeren, tenzij ze ouder zich dan 8aar en onder toezicht staan. Kinderen要去en nauwlettend in de gaten worden gehonden wanner ze een apparaat gebruiken.

OPMERKING: De instructies en veiligheidsmaatregelen in deze handleiding dekken möglichn nicht alle möglichke problemen en situatuies. U dient te begrijpen dat zowel gezond verstand als voorzichtigheid essentieel zich bij de installmente en het gebruik van de ventilator.

• Open voorzichtig de verpakking en verwijder de meegeleverde onderdelen.
• Plaats ze op de vloer op een kleed of een stuk plastic dat groot genoeg is om schade te voorkomen.
• Controller of de onderstaande voorwerpen zich in de verpakking bevinden.

Motor

Montagebeugel

Bar Verlengstang

Floron

LED-panel

Decoratief scherm

Aansluitpaneel

Decoratieve hoes

Schroeven

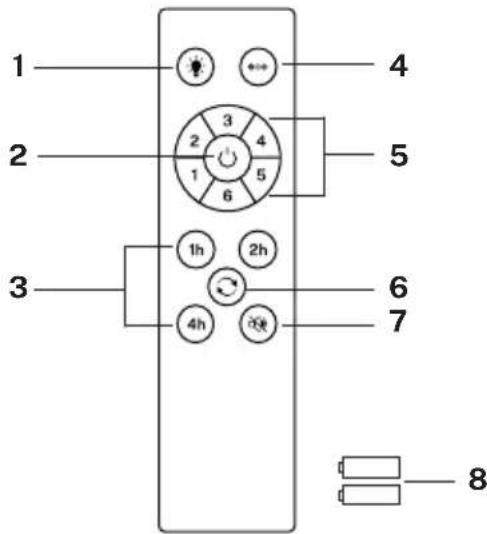

Messen x3 Afstandsbediening en

controller

1. Licht
2. Aan /uit knop
3. Timer
4. Kleurtemperatuurregeling
5. Controle van de ventilatorintensiteit
6. omgekeerde functie
   7.Knop voor geluid uit
7. Batterijen (2 x AAA)

LIGHT

Schakelt het ventilatorlicht in eenuit, ongeacht of de ventilator draaait of Niet.

KLEURTEMPERATUUR

Schakelt tussen de drie beschikbare typen lichtkleurtemperatuur (warm, neutraal en koel).

AAN UIT

Schakelt de ventilator volledig in ofuit, ongeacht of het Licht aan is of Niet.

VENTILATORINTENSITEIT

Verhoegt of verlaagt de rotatiesnelheid van de ventilatorbladen.

TIMER

Plan automatische uitschakeling door een keuze te makeu it de beschikbare opties.

OMKEER FUNCTIE

Verander de draairichting van de ventilatorbladen. De winterfunctie (aar rechts draaien) duwt de warme lucht die zich in het plafond heeft opgehooptaar beneden en de zomerfungtie (aar links draaien) genereert een briesje dat de kamer verkoelt.

GELUID UITSCHAKELEN

Door op de knop Geluid uit te drukken, kun je de geluiden dampen die de ventilator maakt als je op een willekeurige toets op de afstandsbediening drukt.

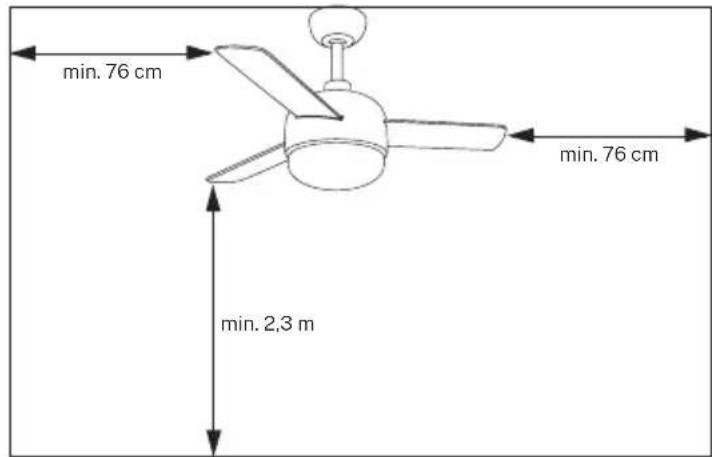

INSTALLATIE VOORBEREIDING

• Om persoonlijk letsel en letsel te voorkomen, moet u ervoor zorgen dat de ventilator op een locatie worden gehangen waar de bladen zich op een afstand van 2,3 m of meer van de vloer en 76 cm van de dichtst bijzijnde muur of obstakel bevinden.
  Zorg ervoor dat de montagebeugel goed aan de bouwconstructie is bevestigd en het volledige gewicht van de ventilator kan dragen.

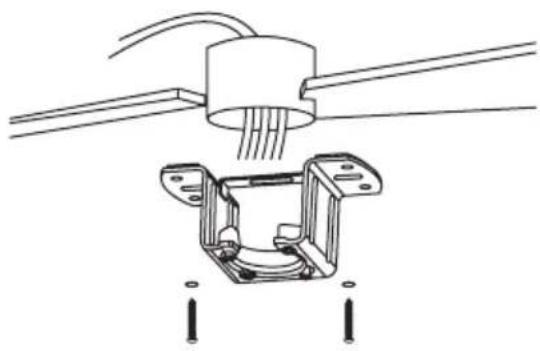

HET INSTALLEREN VAN DE MONTAGEBEUGEL

• Controller of het plafond waar u de ventilator wilt monteren stabel is en het gewicht van de ventilator veilig kan dragen.
• Bevestig de montagebeugel Nietrechtstreeks op plafonds van minder dan 10mm om te voorkomen dat de schroef losraakt en eruit komt.

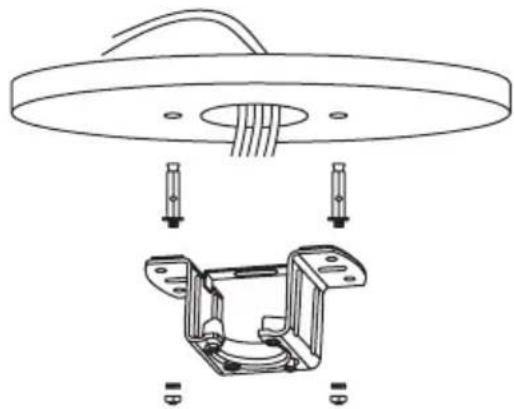

Houtendak

Boor de benodigde gaten en bevestig verrolgens de montagebeugel met de houtschroeven en ringen aan de plafondverbindingen.

Betonnen dak

Boor gaten met een boor van 8 mm, affankelijk van de lenghte van de expansieschroeven. Bevestig verwolgens de montagebeugel aan het plafond met de expansieschroeven.

OPMERKING: Deze ventilator kan ook in een verlaagd plafond gemonteerd worden, hiervoor dient u bevestigingssschroeven met veerhendel te gebruiken (niet meegeleverd).

• Markeer de juiste positie van de gaten en bevestig de plafondsteun met behulp van de schroeven met metalen pluggen of schroeven en ringen die geschikt zijn voor het gekozen plafondtype.
• Controller of de beugel correct is geinstalleerd voordat u de ventilator ophangt. De montagebeugel要去 het gehele gewicht van de ventilator dragen.

KEUZE VAN MONTAGETYPE

Traditionele montage Hoek montage

De traditionele opstelling hangt met een stang aan het plafond.

Hoekmontage wordt aanbevolen op schuine of gewelfde plafonds.

Deze ventilator kan zowel op een gewoon plafond als op een gewelfd plafond worden geinstalleerd en kan de ophanglengte verlungen met de langere ophangstang (meegeleverd). Om het hangertje te installereren heeft u het volgende gereedschap nodig: een schroevendraaier, een platte schroevendraaier, een verstelbare tang of moersleutel, een trapladder, een draadknipper en isolatietape.

INSTALLATIE VAN OPHANGSTANG

• Als je de ophanglengte van je ventilator wilt vergroten, verwijder dan de bal van de ophangstang en gebruik de extra verlangstang (meegeleverd).

• Als u het verlangstuk wilt gebruiken, volgt u de volgende instructies:

• Om de kogel van de ophangstang te verwijderen, draait u de stelschroef los en verwijdert u de splitpennen.

• Laat de kogel zakken en verwijder de borgpen.
• Haal de bal uit het hangertje enplaats deze in het langere hangertje (de bovenkant van het staafje heeft een gat voor de stelschroef; gebruik deze om het staafje vast te zetten).

1. Steek de borgpen in het uiteinde van de ophangstang en breng de kogel omhoog. Zorg ervoor dat de borgpen op een lijn ligt met de groeven in de kogel en draai de stelschroef vast.

Advies: Om het gemakkelijk te makes de draden in de stang te steken,plaatst u wat isolatietape rond de draden. Dit zal je helpen ze bij elkaar te houden verwijl je ze in de staaf steekt.

1. Maak de montageschroeven en sluitring los van de bovenkant van het motorhuis. Verwieder de stuurpennen (als u dat nog Niet hebft gedaan). Steek de Rozet door de staaf.

2. Leid de kabels door de stang en trek de overtollige kabels vanaf de bovenkant van de stang om ze strak te trekken.

3. Plaats de staaf in het motorhuis en streek de pinnen erin die u erder hebt verwijderd. Draai de stelschroeven en ringen vast.

4. Laat de kap zakken in de richting van het motorhuis.

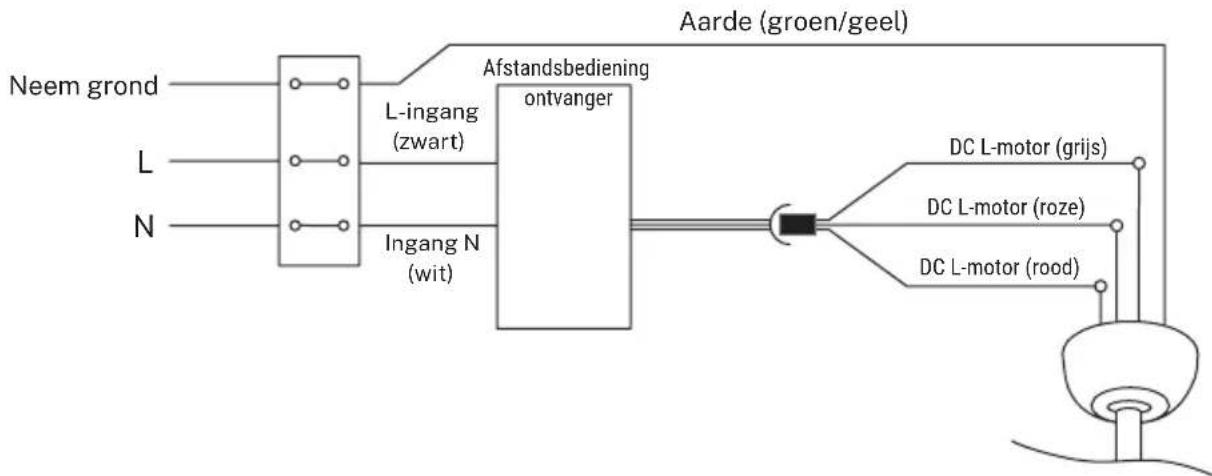

BEDRADINGSVERBINDING

Maak de verbinding:tussen de draden van de ontvanger en de draden van de ventilatormotor volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.

PLAFONDKAPJE MONTEREN

1. Til de kap op de montagebeugel en lijn de losgemaakte schroeven op de montagebeugeluit met de gaten in de kap.
2. Draai de kuisbloem om deze aan te passen. Plaats de schroeven terug en zet ze vast met een schroevendraajer.
3. Zodra u de montagebeugel aan de aansluitdoos hebft bevestigd, kunt u doorgaan met het ophangen van de ventilator.
4. Pak de ventilator stevig vast met beiden handen. Steek de staaf door de opening in de montagebeugel en LAST de kogel op de montagebeugel rusten.
5. Draai de kogelkoppeling totdat deze op een lijn ligt met het lipje op de montagebeugel.
   Advies: Een andere person moet je helpen de ladder vast te houden en je de ventilator te overhandigen zodra je de ladder hebtbeklommen.

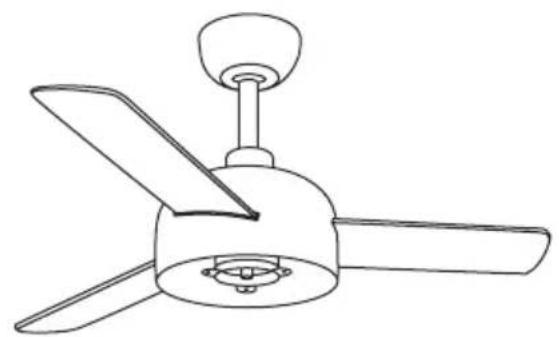

MESMONTAGE

Lijn de gaten in de mesbeugeluit met de gaten in de messen en het motorhuis en schroef ze op hunplaats, maar draai de schroeven pas vast als ze allemaal op hunplaats zitten en vastgeschroefd zich.

Advies: Omijd te besparen, kurz u de sluitringen op elke schroef plaatsen voordat u de messen installeert.

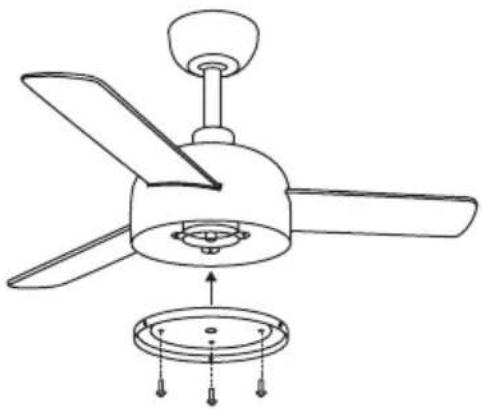

MONTAGE AANSLUITPANEL

• Bevestig deplaat aan de onderkant van de ventilator door de schroefkoppen in de waarvoor bestemde gaten te steken.
• Draai cervolgens de schroeven erin en zet ze vast, zodat ze stevig vastzitten.

LICHTE MONTAGE

• Sluit de enkelpolige aansluitingen op het breakout-bord aan op die op het LED-panelel. Het LED-panelel is gemagnetiseerd, zodat het aan het aansluitbord kan worden bevestigd door simpelweg beiden delen in elkaar tezetten.
  Opmerking: Zorg ervoor dat u tijdens het installereren of verwijderen van de LED-kaart de isolatielipjes Niet aanraakt. Draai de schroeven Niet te vast en draai ze Niet te snel in, odomat dit schade aan de isolatielippen kan veroorzaken.
• Plaats het decoratieve scherm op het LED-bord.

CONTROLER DE INSTALLATIE

• Controller de juiste werkung van de plafondventilator en controller of er geen vreemde bewegingen of verkeerde uitlijing worden waargenomen in enig deel van de ventilator.
• Als u enige vom van brom/trilling opmerkt,kest u doorgaan met het afstellen van de bladen met de balanceerset.
• Deze set heeft selbstklevende contragewichten en "u"-vormige clips.
• Schakel de plafondventilator uiit.
• Je=knt de clip in het midden van elk mes plaatsen en controleren of de trilling afneemt.
• Zet de ventilator aan en controllerer. Als er geen verandering worden waargenomen, schakelt u de ventilator uit en bevestigt u nog een clip aan een ander mes of gezruikt u de zichklevende gewichten.

VERBINDING MET DE APP

*Alleen voor modellen met Wi-Fi

De CREATE app is beschikbaar voor zowel Android als iOS (zoek de app op Google Play of App Store of scan onderstaande QR-code). Afhankelijk van de aanbieder konnen er extra kosten+zijn.

Dit apparaat worden gezruikt via uw thuisnetwork. Als essentiële vereiste moet u.altijd een Wi-Fi-network hebben dat verbonden is met uw 2,4 Gh-router en de gratis CREATE-application. (Internetproviders bieden momenteel zowel 5Gh als 2,4Gh tegelijkkertijd aan.)

Wij raden u aan om het apparaat van het elektriciteitsnet los te koppelen als u Niet thus bent, om te voorkomen dat het apparaat per ongeluk opstart terwijl u weg bent.

iPhone Android

HOE U VERBINDING MAAKT MET DE APP

1. Installer de CREATE-app en kaak een gebruikersccount aan.
2. Stel een inlogwachtwoord in en log in op de app.
3. Klik op "Apparaat toevoegen" (+) en klik verwolgens op de categorie voor de plafondventilator.
4. Houd op de afstandsbediening de knappen 1H en 4H ongeveer 5 seconden ingedrukt tot dat u een pieptoon hoogt.
5. Klik verzolgens op "Bevestigen".
6. Voer uw Wi-Fi-netwerkwachtwoord in en bevestig.
7. Zorg ervoor dat uw router, mobiele telefoon en apparaatijdens het verbinden zo zich可能导致 bij elkaarijken. Ten slotte worden de plafondventilator succesvol toegevoegt aan uw CREATE-applicatie.

In overeenstemming met de richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatusuur, evenals hun afvalwerking. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zich levendsduur als geschaden alfa wordt ingezameld. Daarom moet elk product dat het einde van zich levendsduur hebelt bereikt, worden afgeleverd bij gespecialiserede afvalwerwijderingscentra voor de selectieve inzameling van afgedankte elektrische en elektronische apparatusuur, of bij de aankoop van soortgelijke neue apparatusuur in een keer aan de detailhandelaar worden geretourneerd, voor een basis. Een juiste geschaden inzameling voor latere inbedrijfstelling van apparatusuur die wordt verzonden om te worden gerecycled, behandelend en op milieuvriendelijk wijze afgevoed, helpt moglije negatieve effecten op het milieu en de gezondheid te voorkomen en optimaliseert recycling en hergebruik van de componenten waaruit het apparatusaat bestaat... De onrechtmatige eliminatie van het product door de gebruiker implicaert de toepassing van administratieve sancties in overeenstemming met de wetten.
