MANUAL DE USUARIO WIND BALL Create

Requisitos de ubicacion e instalacion 15

Consejos mecánicos 15

Consejos Eléctricos 15

Instrucciones de seguridad 16

LiSta de piezas 17

Mando a distancia 18

Instrucciones de instalacion 19

Preparación de la instalación 19

Instalacion del soporte de montaje 19

Elección del tipo de montaje 20

Instalación de la barra de suspENSION 20

Conexión del cableado 21

Montaje del florón 21

Montaje de las aspas 22

Montaje del panel de connexion 22

Montaje de la luz 22

Comprobar la instalacion 23

Conexión a la app 23

Cómo conectarse a la app 23

FRANÇAIS

Sprawdiz instalacione 77

Gracias por elegir nuestro ventilador de techo. Antes de utiliser este electrodométrico y para asegurar su mejor uso, por favor, lea detenidamente las instrucciones.

Las medidas de seguidad aqui indicadas reducen el riesgo de incendio, descarga electrica y lesiones cuando se siguen correctamente. Guarde el manual en un lugar seguro para futuras referencias, asi como el recibo de compra y la caja. Si procede, entrega estas instrucciones al futuro propietario del electrodomestico.

Siempre siga las instrucciones BASicas de seguidad y las medidas de prevencion de riesgos.
cuando utilise un electrodomestico elctrico. El fabricante no se responsibilizar de ningun
dano derivado del incumplimiento de estas instrucciones por parte del usuario.

REQUISITOS DE UBICACION E INSTALLACION

CONSEJOS MECÁNICOS

• Conforme a la normativa en materia de seguidad, el punto mas bajo de las aspas del ventiladorDebe-distar como minimo 2,3 metros del sueo.
• Asegürese de que la ubicación elegida no permita que las aspas giratoriasthern en contacto con ningún objeto.
• Compruebe que las vivas del techo sean seguras y lo suficientamente grandes y fuertes como para soportar el peso del ventilador.
• Para reducir el riesgo de incendio, descarga electrica o lesión corporal, compruebe que el soporte de montaje del ventilador está fjado directamente a laestructura del edificio. No lo monte en una caja de distribución.
• El soporte de montajeDebe estar bien atornillado a una estructura portante, como un techo de hormigón, una estructura de acero o un marco de madera. Si se anade un marco de ma-dera, este debe clavarse o atornillarse de forma segura entre dos vigas.
• Para reducir el riesgo de danos corporales y materiales, no doble ni dañe la varilla vertical o las aspas del ventilador al Manipularlo o instalarlo. Si detecta uno deterioro en el produc-to, contacte con了我的o servicios posventa antes de proceder a la instalacion del ventilador.
• Asegürese de que el ventilador está bien sujeto al techo. Todos los tornillos de fijación deben revisarse y volverse a恭喜 siempre que seanecessary antes deponer en marcha el ventilador.

CONSEJOS ELECTRICOS

• Corte la electricidad antes de realizar cualquier tarea en el ventilador de techo y apague el disyuntor de alimentacion de la electricidad. Para evaporar posibles descargas electricas, compruebe que la electricidad este cortada en la caja de fusibles o el panel de disyunteores antes de proceder al cableado.
• El ventilador, el soporte de montaje y el equipo de iluminación deben connectarse a una toma de tierra. Compruebe que todos los empalmes estén bien aislados.
• Compruebe y confirmaque todas las conexiones sean correctas y seguras. Una vez realizadas todas las conexiones electricas, guarde bien todos los cables.
• No trate de controlar este ventilador desde un interruptor de pared o un mando a distancia que no estén homologados por el fabricante para su uso con el ventilador. No use un controlador de estado solido. El uso de un interruptor de pared o de un mando a distancia no homologados anulará la garantía.
• No conecte el ventilador de techo a un regulator de intensidad.

Al utilizar cualquier aparato electrico, deben observarse siempre las siguientes precaucionesasicas de seguridad.

• Para reducir el riesgo de sufrir cualquier dano personal, acople el ventilador directamente a laestructura de soporte del edificio siguiendo estas instrucciones y utilise unicolemente el material proportionado.
• Paraatarposiblesdescargaseléctricas,antesdeinstalar suventilador, desconnecte la corriente apagando los interruptores de potencia del cuadro elctrico y los interruptores de pared asociados. Si no es possible apagarlos interruptores de potencia,utilice undispositivo deadvertencia comouna etiqueta en el cuadro elctrico.
• Todos los cables deben cumplir las specifications existables según loscottos electricos locales y naciales y ANSI/NFPA 70. Si no está familiarizo con las instalaciones electricas, acuda a un electricistaequalificado.
• No doble el sistema de acoplimiento de las aspas@m间隙as las instalada, las inclina o las limpia.
• No insertethersobjectosentrelasaspas delventilador.
• Para reducir el riesgo de incendio, descarga electrica o daño en el motor, no utilise un regulator de velocidad de estado solido con este ventilador. Utilice únicamente los reguladores de velocidad originales.
• Este electrodométrico puede ser utilisé por niños de 8 años en adelante y personas con capacities fisicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos limitados, siempre que estén supervisados por una persona responsable de su seguridad o que haya sido formada para usar el aparato de forma segura.
• Los niños no deben usar con este aparato. Tampoco deben realizar tareas de limpieza y mantenimiento a menos que Sean mayores de 8 años y estén supervisados. Esnecessary supervasar a los niños deacerca cuando usilicenrialquierelectrodomestico.

NOTA: Las instrucciones y precauciones de seguridad que aparecen en este manual peuvent no abarcar todos los problemas y situaciones posibles. Debeletalenderque tanto el sentido comun como la precaudadon esencias para la instalacion y el uso del ventilador.

LISTA DE PIEZAS

• Abra con cuidado el embalaje y retire las piezas que se incluyen en su interior.
• Colóquelas en el sueño sobre una alfombra o un trozo de plástico lo suficientemente grande para evaporarrialquierdo.
• Compruebe que los objetos que se detallan a continuacion se encuentran en el interior del embalaje.

Motor

Soporte de montaje

Barra Barra de extension

Florón

Panel LED

Pantalla decorativa

Panel de connexion

Cubierta decorativa

Tornillería

Aspas x3 Mando a distancia

& Driver

1. Luz
2. Botón ON / OFF
3. Temporizador
4. Control temperatura de color
5. Control de intensidad del ventilador
6. Función reverse
   7.Botón desactivar sonido
7. Pilas (2 x AAA)

LUZ

Enciende y apaga la luz del ventilador, independiente de si el ventilador está en marcha o no.

TEMPERATURA DE COLOR

Alternar entre los tres tiros de temperatura de color de la luz disponibles (calida, neutra y fria).

ENCENDIDO/APAGADO

Enciende o apaga el ventilador por completeo, independiente de si tiene la luz encendida o no.

INTENSIDAD DEL VENTILADOR

Aumenta o disminuye la velocidad de giro de las aspas del ventilador.

TEMPORIZADOR

Programa el apagado automaticoeligible entre las options disponibles.

FUNCION REVERSE

Cambia la direccion de giro de las aspas del ventilador. La funciona invierno (giro hacer la derecha) impulsa el aire caliente acumulo en el techo hacía abajo y la funciona verano (giro hacer la izquierda) genera una brisa que refresca el ambiente.

DEACTIVAR SONIDO

Pulsando el botón de desactivar sentido podrá silenciar los sonidos que emite el ventilador cuando se presionaequalquier tecla del mando.

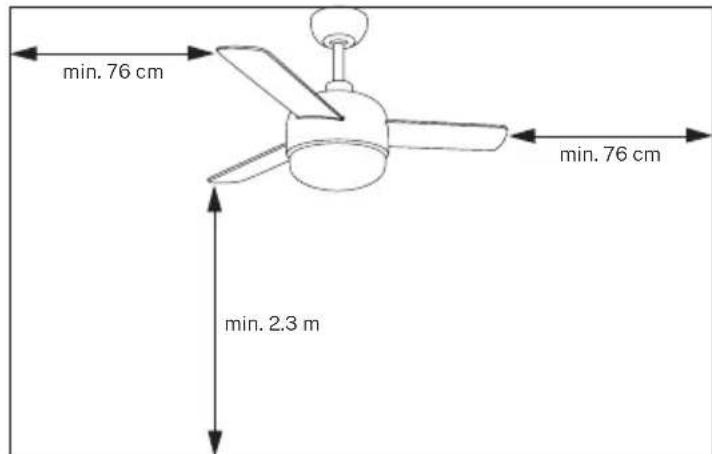

PREPARACION DE LA INSTALLACION

• Para evacitar daños personales y heridas, asegúrese de que el lugar donde va a colgar el ventilador permite que las aspas estén a una distancia igual o superior a 2,3 m del suelo y 76 cm de la pared u Obstáculo más cercano.
• Asegürese de que el soporte de montaje está sujetada de manière adecuada a la estructura del edificio y que pueda aguantar todo el peso del ventilador.

INSTALACION DEL SOPORTE DE MONTAJE

• Compruebe que el techoonde desea montar el ventilador es estable y capaz de soportar con seguidad el peso del ventilador.
• No fije el soporte de montaje directamente en techos de menos de 10mm para evaporar el riesgo de que el tornillo se afloje y se salga.

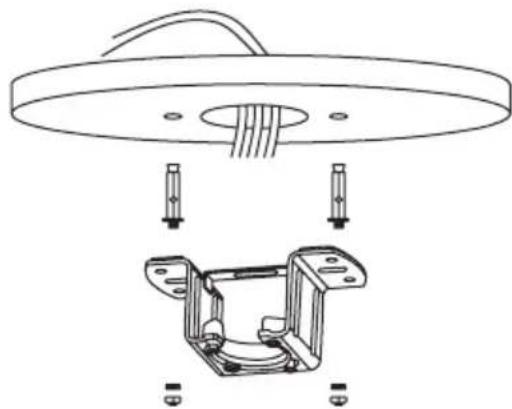

Techo de madera

Realice los agujeros你需要 y despues fije el soporte de montaje con los tornillos y las arandelas para podera en las uniones del techo.

Techo de hormigón

Realice orificios con unaBroca de 8mm de acuerdo con la longitud de los tornillos de expansion. Seguidamente, fije el soporte de montaje al techo con los tornillos de expansion.

NOTA: Este ventilador también puede ser instalado en un falso techo, paraarlo debe utilizes tornillos de fijacion con palanca de resorte (no incluidos).

• Marque la posicón correcta de los agujeros y fije el soporte de techo realizando los tornillos con anclaje metalico o tornillos y arandelas adequados al tipo de techo elegido.
• Verifique la correcta instalacion del soporte antes de colgar el ventilador. El soporte de montajeDebe de soportar todo el peso del ventilador.

ELECCION DEL TIPO DE MONTAJE

Montaje tradicional Montaje en ángulo

El montaje tradicional cuelga del techo con una barra.

El montaje en ángulo se recomienda en techos inclinados o abovedados.

Este ventilador se pueda instalar tanto en un techo normal como en uno abovedado, y pueda extendar la longitud de suspENSION con la barra de suspENSION más larga (suministrada). Para instalar la barra de suspENSION necessitará las siguientes herramrientas: un destornillador, un destornillador de cabeza plana, alcates ajustables o una llave inglesia, una escalera de tijera, un corta-cables y cinta aislante.

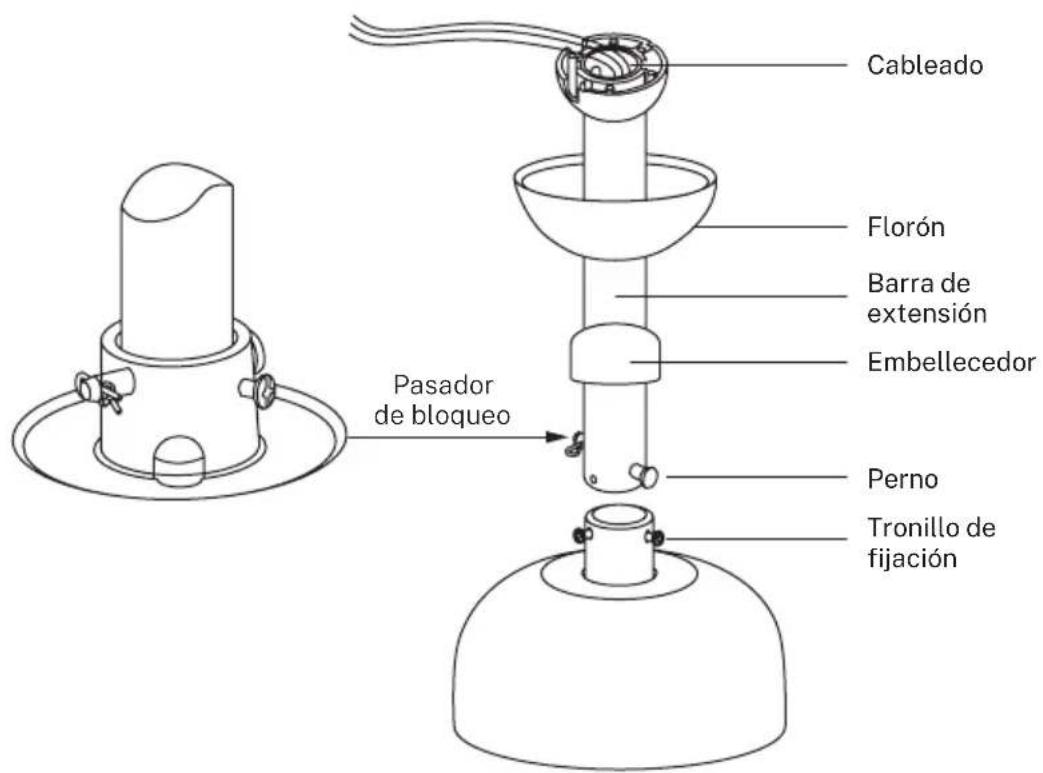

INSTALACION DE LA BARRA DE SUSPENSION

• Si quiere extendar la longitud de@cuelgue de su ventilador, retire la bola de la barra de suspENSION y utilise la barra adicional de extension (incluida).

• Si quiere utilizar la barra de extension, siga las siguientes instrucciones:.

• Para retirar la bola de la barra de suspENSION, afloje el tornillo de fijación y retire los pasadores.

• Baje la bola y retire el pasador de bloqueo.
• Saque la bola de la barra de suspENSION e introduzcala en la barra de suspENSION más larga (la parte superior de la barra tiene un agujero para el tornillo de lijación; utilizcelo para hacer la barra).

1. Inserte el pasador de bloqueo en el extremo de la barra de suspENSION y eleve la bola. Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la bola y fije el tornillo de lijación.

Consejo: Para poderar la introduccion de los cables en la barra, colocque un poco de cinta aislante alrededor de los cables. Esto le ayudar a tenerlos+juntos cuando los inserta en la barra.

1. Afloje los tornillos de fijacion y la arandela de la parte superior de la carca sa del motor. Retire los pasadores de la barra (si no lo ha hecho aun). Introduzca el floron por la barra

2. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de la barra para aiustarlos.

7.Coloque la barra bajo de la carcasa del motor e inserte los pasadores que retiro anteriormente. Aiuste los tornillos de fijacion y las arandelas.

1. Baie el florón hacía la carcasa del motor.

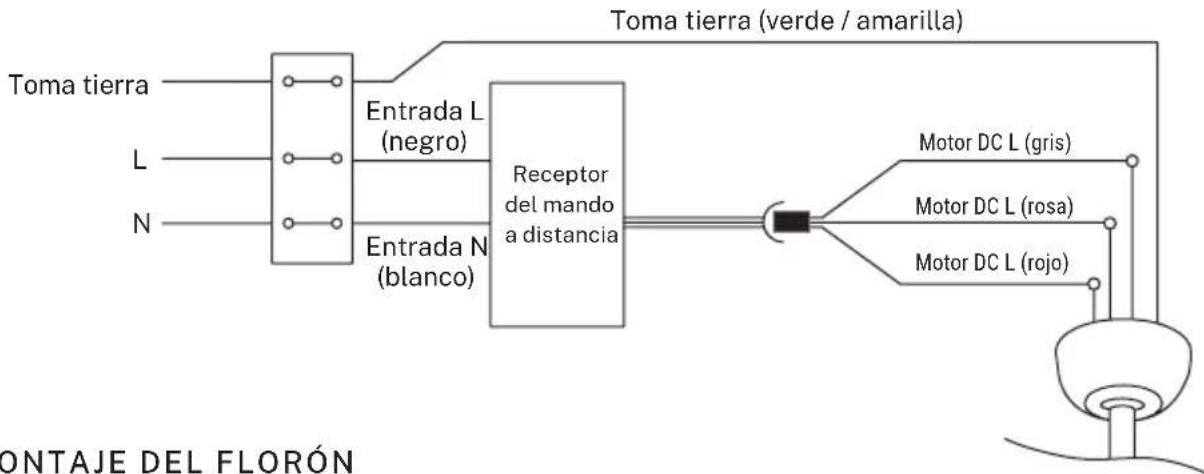

CONEXIONDEL CABLEADO

Realice la connexion entre los cables del receptor y los cables del motor del ventilador siguiendo lasindicaciones de color. Asegürese de que la connexion esté firme.

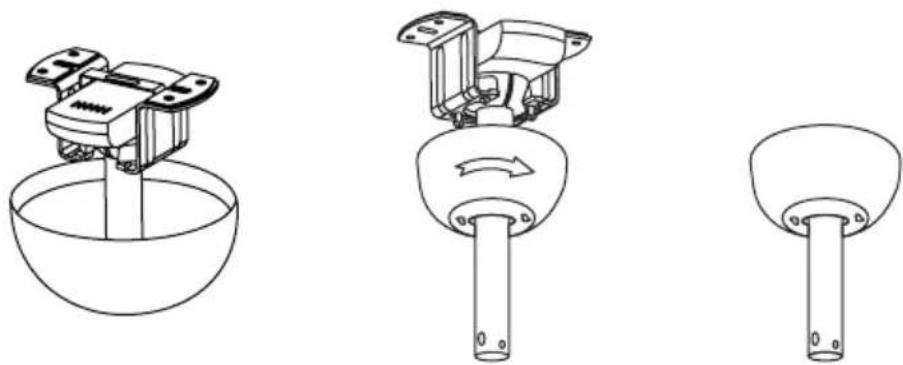

MONTAJE DEL FLORON

1. Levante el florón hasta el soporte de montaje y alinee los tornillos aflojados en el soporte de montaje con los orificios del florón.
2. Gire el florón para ajustarlo. Reinserte los tornillos y fijelos con un destornillador.
3. Una vezonga el soporte de montaje asegurar a la caja de conexiones可以更好 procerar a colgar el ventilador.
4. Agarre el ventilador con firmeza con ambas manos. Pase la barra por la aperture del soporte de montaje ycede que la bola se apove en el soporte de montaje.
5. Gire el acoplamento de la bola hasta que se alinee con la pestana del soporte de montaje. Consejo: Otra persona deben poderle para sostener la escalera de mano y alcanzarle el ventilador una vez se haya subido a la escalera.

MONTAJE DE LAS ASPAS

Alinee los orificios del soporte de las aspas con los orificios de las aspas y del cuerpo del motor y atornillelas en su situ, pero no apriete los tornillos hasta que estén todas colocadas y atornilladas.

Consejo: Para ahorrar tiempo, pueda colocar las arandelas en cada tornillo antes de instalar las aspas.

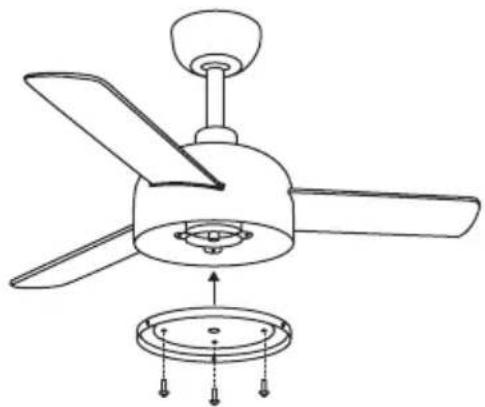

MONTAJE DEL PANEL DE CONEXION

• Enganche la plac a la parte inferior del ventilador insertando las cabezas de los tornillos en los orificios destinados aarlo.
• Posteriormente enrosque los tornillos y cuando asegúrelos para que queden bien susertos.

MONTAJE DE LA LUX

• Connecte los enchufes de clavija una de la placar de conexiones con los del panel LED. El panel LED está magnetizzato asi que se acopla a la placar de conexiones simplement jintando ambas piezas.

Note: Mientras está instalando o retirando la plac LED, procure no tocar las pestanas aislantes. No apriete los tornillos en excesso ni los enrosque con rapidez ya queURTIA causar daños en las pestanas aislantes.

• Coloque la pantalla decorativa sobre la placà LED.

COMPROBAR LA INSTALLACION

• Compruebe el correcto funciona del ventilador de techo, revisando que no se observe algo movimiento extraño o desaiuste en una pieza del ventilador.
• En el caso de que se puedaajsirar un tipo de zumbido/vibracion,uede proceder a ajustar las aspas con el kit de balanceo.
• En este kit dispone de contrapesos autoadhesivos y clips en forma de "u".
• Apaneu el ventilador de techo.
• Puedeponerelclipenelcentreducquieraspayrevisarssiavibraciondisminuye.
• Encienda el ventilador y disfruebe. Si no se apprecia cambio, apague el ventilador yañada; lo que el other clip en另一边 aspa o use los contrapesos adhesivos.

CONEXION A LA APP

* Solo para los modelos con wifi

La aplicacion CREATE se encuesta disponible tanto para Android como para iOS (busque la aplicacion en Google Play o App Store o escanee el numero QRsuma). Puede que existan costes adiconiales dependiendo del proveedor.

Este aparato se utilizes a través de su red doméstica. Como requisito imprescindible, debetener una red wifi siempre conectada a su router de 2.4 Gh y la aplicación gratuite CREATE. (Los proveedores de internetactualmenteofrecen tanto 5Gh como 2.4Gh simultáneamente.)

Le recomendamos que desconecte el aparato de la red electrica cuando esté fuera de casa para evaporar que se ponga en marcha de manière accidental cuando está fuera.

iPhone Android

COMO CONECTARSE A LA APP

1. Instale la app CREATE y cree una cuenta de usuario.
2. Configure una restrasa de inicio de sesión e inicia sesión en la aplicación.
3. Hagablick en Agregar dispositivo (+) yLUego en la categoria correspondiente al ventilador de techo.
4. En el mando a distancia, mantenga pulsado los botones 1H y 4H duranteunos 5 segundos hasta que se oiga un pitido.
5. Seguidamente, hagablick en "Confirmar".
6. Introduzca su contraseña de red wifi y confirmme.
7. Mientras se conecta, asegúrese de que su router, Telefono móvil y dispositivo está lo más cerca possible. Finalmente, el ventilador de techo se agregará con exito a su aplicación CREATE.

En complimiento de las directivas: 2012/19 / UE y 2015/863 / UE sobre la restricción del uso de sustancias peligrosas en equipos electricos y electrónicos, como su eliminación de residuos. El simbolo con el cubo de basura cruzado que se我院a en el paquete indica que el producto al final de su vidautil se recogerá como residuo分开ado. Por lo tanto, qualquer producto que haya llgado al final de su vidautildeentegearseacentrosdeeliminacionderesiduosespecializadosenla recogidaselectiva de equipoles electricosyelectrnicosdedesecho,odevolversealminoristaamomentoof comprarequipoes nuevossimilares, enuno paraUnase. La recoleccion separada adecadura para la posterior puesta en marcha de los equipos enviados para serreciclados,tratadosyeliminadosdeuna maneracompatibleconelmedioambientecontribuyeaprevenirposibleseffectos negativosobrelemedio ambienteylsaudyoptimizaelreciclajeyrautilizaciondeloscomponentes que componen el aparato. La eliminacion abusiva del producto por parte del usuario implicala aplicacionde las saniones administrativas de acuerdo conlas leyes.
