WIND BALL - Ventilateur Create - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Create
Modèle	WIND BALL
Nombre de pales	3
Hauteur minimale de montage	2,3 m du sol
Alimentation électrique	220-240 V, 50 Hz
Puissance lumineuse	LED intégrée
Température de couleur	Réglable (blanc chaud, neutre, froid)
Vitesses du ventilateur	Multi-vitesses (via télécommande)
Fonction inversée	Oui (été/hiver)
Minuterie	Oui (arrêt programmé)
Télécommande	Oui (incluse, piles AAA)
Connectivité	Wi-Fi (application CREATE)
Type de montage	Plafond standard ou incliné
Barre d'extension	Incluse (permettant montage sur voûte)
Distance minimale au mur	76 cm
Entretien	Nettoyer avec un chiffon humide et doux
Réparabilité	Pièces détachées disponibles (lames, télécommande, etc.)
Sécurité	Installation réservée à un électricien qualifié ; couper l'alimentation avant intervention
Contenu de l'emballage	Moteur, support de montage, tiges, pales, télécommande, récepteur, LED, accessoires de fixation

FOIRE AUX QUESTIONS - WIND BALL Create

Comment installer le ventilateur WIND BALL ?

L'installation nécessite de fixer le support de montage au plafond, de raccorder les fils selon les couleurs et d'assembler les pales. Assurez-vous que le ventilateur est à au moins 2,3 m du sol et que le support peut supporter le poids. Coupez l'alimentation avant de commencer.

Comment appairer la télécommande ?

Les piles sont déjà installées. Assurez-vous que le récepteur est correctement branché. Pour la fonction Wi-Fi, maintenez enfoncés les boutons 1H et 4H de la télécommande pendant 5 secondes jusqu'à entendre un bip, puis suivez les instructions dans l'application CREATE.

Comment connecter le ventilateur à l'application CREATE ?

Téléchargez l'application CREATE sur Android ou iOS. Créez un compte, puis ajoutez un appareil en sélectionnant la catégorie ventilateur. Sur la télécommande, maintenez 1H et 4H enfoncés. Entrez le mot de passe Wi-Fi (2,4 GHz) et confirmez.

Comment inverser le sens de rotation du ventilateur ?

Utilisez le bouton 'Fonction inverse' sur la télécommande. En hiver, le ventilateur tourne dans le sens des aiguilles d'une montre pour redistribuer l'air chaud. En été, il tourne dans le sens inverse pour créer une brise rafraîchissante.

Le ventilateur fait du bruit ou vibre, que faire ?

Vérifiez que toutes les vis sont bien serrées et que les pales sont équilibrées. Utilisez le kit d'équilibrage fourni : fixez les clips ou poids autocollants sur les pales pour réduire les vibrations.

Comment nettoyer le ventilateur ?

Éteignez le ventilateur et attendez qu'il s'arrête. Utilisez un chiffon doux et humide (pas de produits abrasifs). N'immergez aucune pièce. Nettoyez les pales régulièrement pour éviter l'accumulation de poussière.

Quelle ampoule utiliser pour la lumière ?

Le ventilateur est équipé d'un panneau LED intégré non remplaçable. Il offre plusieurs températures de couleur (blanc chaud, neutre, froid) réglables via la télécommande.

Puis-je installer le ventilateur sur un plafond incliné ?

Oui, le WIND BALL est compatible avec les plafonds inclinés (voûte). Utilisez la barre d'extension incluse pour adapter la suspension. Le support de montage peut être orienté.

Comment régler la minuterie ?

Appuyez sur le bouton 'Minuteur' de la télécommande. Choisissez parmi les options disponibles (ex: 1H, 2H, 4H). Le ventilateur s'éteindra automatiquement après le délai sélectionné.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (2x AAA) et leur polarité. Assurez-vous que le récepteur est correctement connecté. Si le problème persiste, réinitialisez le ventilateur en coupant l'alimentation pendant 10 secondes.

MODE D'EMPLOI WIND BALL Create

Exigences d'emplacement et d'installation 33

Conseils de mécanique 33

Conseils electriques 33

Consignes de sécurité 34

35

Télécommande 36

Instructions d'installation 37

Preparation del'installation 37

Installation du support de montage 37

Choix du type de montage 38

Pose de barre de suspension 38

Connexion du câblage 39

Montage de la rosace 39

Assemblage de la lame 40

Assemblage du panneau de connexion 40

Ensemble léger 40

Vérifier l'installation 41

Connexion à l'application 41

Comment se connecter à l'application 41

ITALIANO

Merci d'avoir choisi notre ventilateur de plafond. Avant d'utiliser cet apparéil et pour garantir sa meilleure utilisation, veuilles lire attentivement la notice.

Les mesures de sécurité repertoriées ici réduisent le risque d'incendie, de chocoléctrique et de blessure lorsqu'elles sont correctement suivies. Veuillez conserver le manuel dans un endroit sur pour referenceuture, ainsi que le reçu de vente et la boîte. Le cas échéant, remettez ces instructions au futur propriétaire de l'appareil.

Suivez toujours les instructions de sécurité de base et les mesures de prévention des risques lorsque vous utilisez un apparéil électrique. Le fabricant ne sera pas responsable de tout dommage résultat du non-respect par l'utilisateur de ces instructions.

EXIGENCES D'EMPLACEMENT ET D'INSTALLATION

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
• Assurez-vous que l'emplacementChoisi ne permet pas aux lames rotatives d'entrée en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de chocoléctrique ou de blessure, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du batiment. Ne pas monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissee solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de proceder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et resserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer des travaux sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de chic électrique, vérifie que l'alimentation est coupee au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement déclairage doivent être connectés à une terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuees, rangez tous les cables en toute sécurité.
• N'essayez pas de contrôle ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuve par le fabricant pour une utilisation avec le ventilateur. N'utilisez pas de contrôleur a semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuve annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

Lors de l'utilisation d'un apparéil électrique, les précautions de sécurité de base suivantes doivent toujours être respectées.

• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bathtub en suivant ces instructions et utilisez uniquement le matériel fourni.
• Pourévitertoutrisquedechocélectrique,avantd'installervoitreventilateur, débranchez l'alimentation en éteignant les interrupteurs d'alimentation du panneau électrique et les interrupteurs muraux associés. S'il n'est pas possible d'éteindre les interrupteurs d'alimentation,utilisez un dispositif d'avertissement tel qu'une étiquette sur le panneau électrique.
• Tous les cables doivent répondre aux specifications établies par les codes électriques locaux et nationaux et ANSI/NFPA 70. Si vous n'étés pas familiar avec les installations électriques, consultez un électricien qualifié.
• Ne pliez pas le système de fixation des lames lors de l'installation, de l'inclinaison ou du nettoyage des lames.
• N'insérez pas d'autres objets entre les pales du ventilateur.
• Pour réduire le risque d'incendie, de chocoléctrique ou de dommages au moteur, n'utilise pas de régulateur de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les régulateurs de vitesse d'origine.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances limitées, à condition qu'ils soient supervisés par une personne responsable de leur sécurité ou ayant été formée à son'utilisation. l'appareil en toute sécurité.
• Les enfants ne doivent pas journé avec cet apparéil. Ils ne doivent pas non plus effectuer de tâches de nettoyage et d'entretien à moins d'avoir plus de 8 ans et d'être surveillés. Les enfants doivent être étroitement surveillés lorsqu'ils utilisent un apparéil.

NOTE: Les instructions et précautions de sécurité containues dans ce manuel peuvent ne pas couvir tous les problèmes et situations possibles. Vous doivent comprendre que le bon sens et la prudence sont essentiels lors de l'installation et de l'utilisation du ventilateur.

• Ouvrez soigneusement l'emballage et retirez les pieces inclues à l'intérieur.
• Placez-les au sol sur un tapis ou un morceau de plastique suffisamment grand pour éviter tout dommage.
• Vérifiez que les objets listedes ci-dessous se trouvent à l'intérieur de l'emballage.

Moteur

Support de montage

Bar Barredextension

Floron

Panneau DEL

Paravent décoratif

Panneau de connexion

Couverture décorative

Des vis

Lames x3 Telecommande et contrôleur

TELECOMMANDE

1. Lumière
2. Bouton marche/arrêt
3. Minuteur
4. Contrôle de la températe de couleur
5. Contrôle de l'intensité du ventilateur
6. Fonction inverse
7. Bouton de désactivation du son
8. Piles (2 x AAA)

LUMIÈRE

Allume et eteint la lumiere du ventilateur, que le ventilateur soit en marche ou non.

TEMPÉRATURE DE COULEUR

Allume ou eteint complètement le ventilateur, que la luziere soit allumee ou non.

INTENSITE DU VENTILATEUR

Augmente ou diminuè la vitesse de rotation des pales du ventilateur.

MINUTEUR

Planifiez l'arrêt automatique enCHOISIGANT parmi les options disponibles.

FUNCTION INVERSE

Changez le sens de rotation des pales du ventilateur. La fonction hiver (tourner vers la droite) pousse l'air chaud accumulé dans le plafond vers le bas et la fonction été (tourner vers la gauche) générale une brise qui rafraîchit la pierce.

DÉSACTIVER LE SON DÉSACTIVER LE SON

En appuyant sur le bouton de désactivation du son, vous pouvez faire taïre lessons émis par le ventilateur lorsqu'you appuyez sur n'importe qu'elle touche de la télécommande.

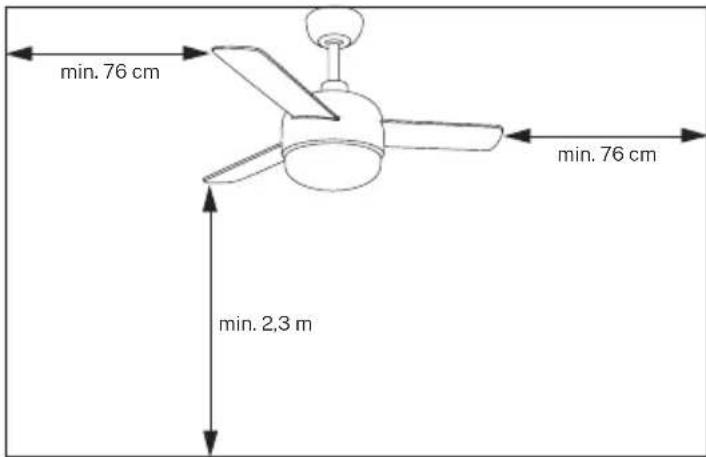

PREPARATION DE L'INSTALLATION

• Pour éviter les blessures et les blessures, assurez-vous que le ventilateur est suspendu à un endroit permettant aux pales d'être à 2,3 m ou plus du sol et à 76 cm du mur ou de l'obstacle le plus proche.
• Assurez-vous que le support de montage est correctement fixé à la structure du bâtiment et peut supporter tout le poids du ventilateur.

INSTALLATION DU SUPPORT DE MONTAGE

• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable de supporter en toute sécurité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des plafonds de moins de 10mm pour éviter tout risque de desserrage et de sortie de la vis.

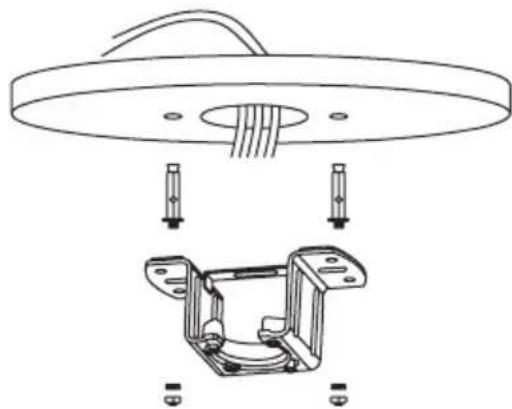

Toiture en bois

Percez les trouss nécessaires, puis fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond.

Toit en béton

Percez des trouss avec un foret de 8 mm, en fonction de la longueur des vis d'expansion.
Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous devez utiliser des vis de fixation avec levier à ressort (non fournies).

• Marquez la position correcte des trous et fixez le support de plafond à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de montage doit supporter tout le poids du ventilateur.

CHOIX DU TYPE DE MONTAGE

Assemblage traditionnel Montage en angle

La configuration traditionnelle est suspendue au plafond avec une tige.

Le montage en angle est commande sur les plafonds inclinés ou voutez.

Ce ventilateur peut être installé aussi bien sur un plafond ordinaire que sur un plafond voute, et peut éntendre la longueur de suspension grâce à la tige de suspension plus longue (fournie). Pour installer la barre de suspension, vous aurez besoin des outils suivants : un tournevis, un tournevis à tête plate, une pince ou une clé régable, un escabeau, une pince coupante et du ruban isolant.

POSE DE BARRE DE SUSPENSION

• Si vous souhaitez étendre la longueur de suspension de votre ventilateur, retirez la boule de la tige de suspension et utilisez la tige d'extension supplémentaire (incluse).

• Si vous souhaitez utiliser la barre d'extension, suivez les instructions suivantes :

• Pour-retirer la boule de la tige de suspension, desserrez la vis de réglage et retirez les goupilles fendues.

• Abaissez la boule et retirez la goupille de verrouillage.
• Retirez la boule de la barre de suspension et insérez-la dans la barre de suspension la plus longue (le haut de la barre a un trou pour la vis de réglage; utilisez-le pour fixer la barre).

1. Insérez la goupille de verrouillage dans l'extrémité de la tige de suspension et souveze la boule. Assurez-vous que la goupille de verrouillage est alignée avec les rainures à l'intérieur de la bille et fixez la vis de réglage.

Conseil: Pour faciliter l'insertion des fils dans la barre, placez du ruban isolant autour des fils. Cela vous aidera à les garder ensemble lorsque vous les insérèze dans la barre.

1. Desserrez les vis de montage et la rondelle du haut du boitier du moteur. Retirez les broches de la barre (si ce n'est pas déjà fait). Insérez la rosace à travers la barre.

2. Enfilez les cables à travers la barre et tirez les cables en excès depuis le haut de la barre pour les serrer.

3. Placez la barre à l'intérieur du boitier du moteur et insérez les broches que vous avez rétiées plusôt. Serrez les vis de réglage et les rondelles.

4. Abaissez le capot vers le carter du moteur.

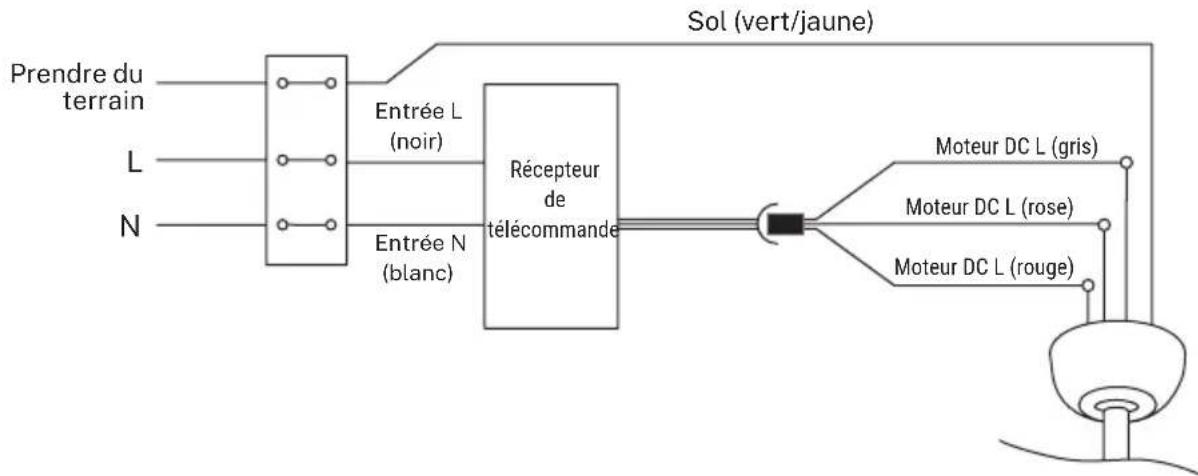

CONNEXION DU CÂBLAGE

Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en suivant les indications de couleur. Assurez-vous que la connexion est serrée.

MONTAGE DE LA ROSACE

1. Soulevez l'auvent sur le support de montage et alignez les vis desserrées du support de montage avec les trous de l'auvent.
2. Tournez l'embout pour l'ajuster. Reinsérez les vis et fixez-les avec un tournevis.
3. Une fois que vous avez fixé le support de montage à la boîte de jonction, vous pouvez procéder à l'accrochage du ventilateur.
4. Saisissez fermement le ventilateur avec les deux mains. Passez la barre à travers l'ouverture du support de montage et laissez la boule reposer sur le support de montage.
5. Faites pivoter l'attelage à rotule jusqu'à ce qu'il s'aligne avec la languette du support de montage.

Conseil: Une autre personne devrait vous aider à tener l'échelle et vous remettre le ventilateur une fois que vous avez gravi l'échelle.

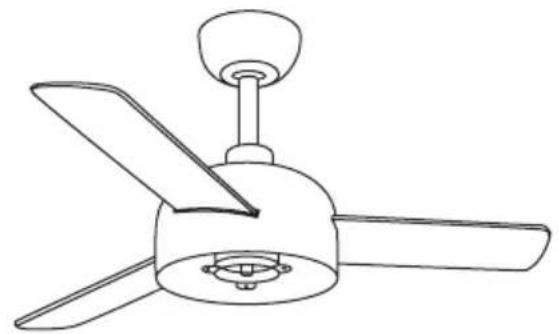

ASSEMBLAGE DE LA LAME

Alignez les trous du support de lame avec les trous des lames et du corps du moteur et vissez les en place, mais ne serrez pas les vis jusqu'à ce qu'elles soient toutes en place et visées.

Conseil: Pour gagner du temps, vous pouvez placer les rondelles sur chaque vis avant d'installer les lames.

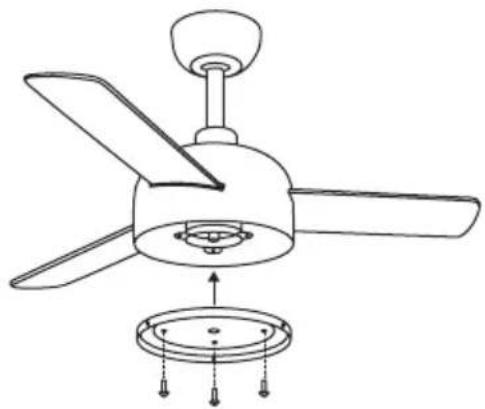

ASSEMBLAGE DU PANNEAU DE CONNEXION

Fixez la plaque au bas du ventilateur en inserant les têtes de vis dans les trous prévus.

• Vissez ensuite les vis, puis fixez-les afin qu'elles soient solidement fixées.

ENSEMBLE LEGER

• Connectez les prises à broche unique de la carte de dérivation à celles du panneau LED. Le panneau LED est magnétisé et se fixe donc à la carte de connexion en assemblant simplement les deux pieces.
  Note: Lors de l'installation ou du retrait de la carte LED, veiliez a ne pas toucher les languettes isolantes. Ne serrez pas trop les vis et ne les vissez pas trop rapidement car cela pourrait endommager les languettes isolantes.
• Placez l'écran décoratif sur le panneau LED.

VERIFIER L'INSTALLATION

• Vérifiez le bon fonctionnement du ventilateur de plafond, en vérifier qu'aucun mouvement étrange ou désignement n'est observé dans aucune partie du ventilateur.
• Si vous remarquez unquelconque type de bourdonnement/vibration, vous pouvez proceeder au reglage des pales avec le kit d'équilibrage.
• Ce kit comprend des contrepoids autocollants et des clips en forme de « U »
• Éteignez le ventilateur de plafond.
• Vous pouvez placer le clip au centre de n'importe qu'elle lame et vérifier si les vibrations diminuent.
• Allumez le ventilateur et vérifie. Si aucun changement n'est constaté, éteignez le ventilateur et ajoutez un autre clip sur une autre lame ou utilisez les poids adhésifs.

CONNEXION À L'APPLICATION

• Uniquement pour les modèles avec Wi-Fi

L'application CREATE est disponible pour Android et iOS (recherche l'application sur Google Play ou App Store ou scannez le code QR ci-dessous). Il peut y avoir des frais supplémentaires selon le fournisseur.

Cet apparéil est utilisé via votre réseau domestique. comme condition essentielle, vous doivent disposer d'un réseau Wi-Fi toujours connecté à votre routeur 2,4 Gh et à l'application gratuite CREATE. (Les fournisseurs Internet proposent actuellement 5Gh et 2,4Gh simultanément.)

Nos you rmandons de debrancher l'appareil du secteur lorsque you n'tes pas chez you afin d'eviter qu'il ne demarre accidentellement pendant sua absence.

iPhone Android

COMMENT SE CONNECTER À L'APPLICATION

1. Installez l'application CREATE et creez un compte utiliser.
2. Définissez un mot de passer de connexion et connectez-vous à l'application.
3. Cliquez sur « Ajouter un apparéil » (+), puis cliquez sur la catégorie du ventilateur de plafond.
4. Sur la télécommande, maintenez enfoncés les boutons 1H et 4H pendant environ 5 secondes jusqu'à ce que vous entendiez un bip.
5. Ensuite, cliquez sur « Confirmer »
6. Saisissez le mot de passer de votre réseau Wi-Fi et confirmez.
7. Lors de la connexion, assurez-vous que vous routeur, votre téléphone mobile et votre apparéil sont aussi proches que possible. Enfin, le ventilateur de plafond sera ajouté avec succès à votre application CREATE.

Conformément aux directives: 2012/19 / UE et 2015/863 / UE sur la limitation de l'utilisation de substances dangereuses dans les équipements electriques et Electroniques, ainsi que leur élimination des déchets. Le symbole avec la poubelle croisée indique sur l'emballage indique que le produit à la fin de sa durée de vie sera collecte en tant que déchet séparé. Par conséquent, tout produit ayant atteint la fin de sa durée de vie doit être livré dans des centres d'élimination des déchets spécialisés pour la collecte sélective des déchets d'équipements electriques et Electroniques, ou returné au détaillant lors de l'achat de nouveaux équipements similaires, en un seul pour une base. Une collecte séparée appropriée pour la mise en service ultérieure des équipements expédies pour être recyclées, traitées et eliminés d'une manière respectue de l'environnement aidé à prévenir les effets négatifs potentiels sur l'environnement et la santé et optimise le recyclage et la réutilisation des les composants qui composer l'appareil. L'élimination abusive du produit par l'utilisateur implique l'application d'sanctions administratives conformément aux lois.
