MANUAL DE UTILIZADOR C60WHAL TAURUS

A Interruptores
B Válvula de um só sentido
C Filtro/s de alumínio
D Luzes
E Corpo

Instalação

Retire todo material de embalagem do interior do aparelho.

Certifique-se de que o ar evacuado não é enviado pelas condutas utilizadas para evacuar fumos de outros aparelhos alimentados a gás ou outro combustível.

Deverão ter-se em conta as regras aplicáveis à evacuação do ar aquando da instalação deste aparelho.

Respeite as disposições legais referentes às distâncias de segurança entre outros elementos como tubagens, instalações elétricas, etc.

A distância mínima entre a superfície de suporte do fogão, ou outros elementos de cozinha, e a parte inferior do aparelho é de 65-75 cm (esta distância pode ser maior se as instruções de instalação dos elementos do fogão, ou outros elementos de cozinha, assim o exigirem).

Não cubra nem obstrua nenhuma das aberturas do aparelho.

A ficha deve estar situada num local de fácil acesso para se poder desligá-la em caso de emergência.

Não adicione novos troços ao tubo de extração fornecido, já que tal pode provocar um mau funcionamento do aparelho.

Certifique-se de que dispõe dos elementos necessários para a instalação antes de começar a mesma:

Berbequim de percussão

Broca de 8 mm

Broca de 6 mm

Aparafusadora Philips

Elementos da caixa de instalação (Fig.1):

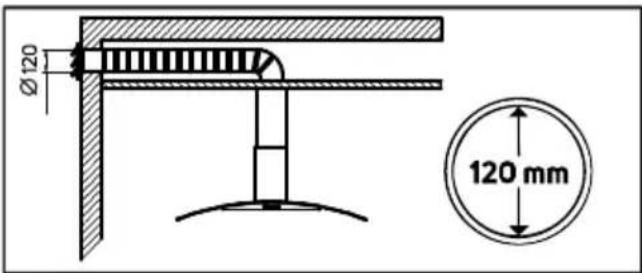

Se a divisão possui uma saída para o exterior, o seu exaustor pode ser ligado como indicado na imagem abaixo, mediante um tubo de extração (com diâmetro interior de 120 mm).

Ø120 120 mm

NOTA: Antes da instalação, desligue o aparelho e retire o cabo de alimentação da tomada.

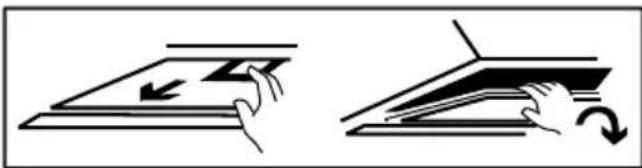

Antes da instalação, deve retirar os filtros de gordura, como indicado a seguir, carregue nas patilhas de bloqueio e puxe-os para baixo.

Este exaustor possui dois modos de instalação:

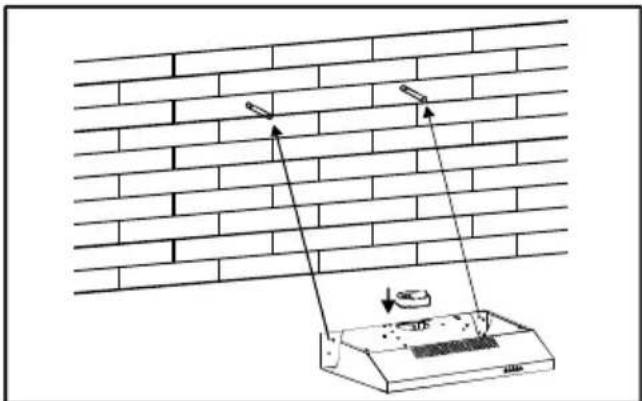

Modo 1:

Para instalar na parede, faça 2 furos de 8 mm de diâmetro num lugar adequado de maneira a que a sua distância fique centrada com o orifício da parte posterior do exaustor.

Insira as porcas nos furos.

Insira os parafusos nas porcas e aperte-os.

Coloque o exaustor nos parafusos e aperte-os.

Fixe o exaustor com o parafuso de segurança.

Os dois respiradouros de segurança são colocados na cobertura posterior, com um diâmetro de 6 mm.

Coloque a válvula unidirecional no exaustor.

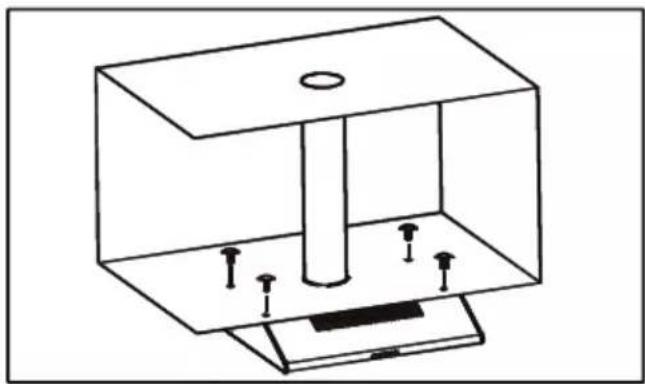

Modo 2:

Faça 4 furos de 6 mm de diâmetro na parte inferior do armário superior.

Coloque a válvula unidirecional no exaustor e, em seguida, instale o exaustor na parte inferior do armário superior e fixe-o com os 4 parafusos incluídos.

NOTA: O tubo de exaustão telescópico é um acessório opcional não incluído.

Certifique-se de que retirou toda a película de proteção antes de instalar.

Existem dois métodos de ventilação, vertical e horizontal:

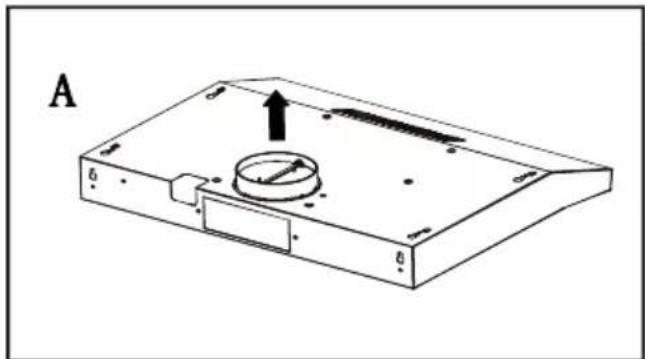

Ventilação vertical:

O ar é ventilado pela parte superior do exaustor, também deve instalar a válvula unidirecional.

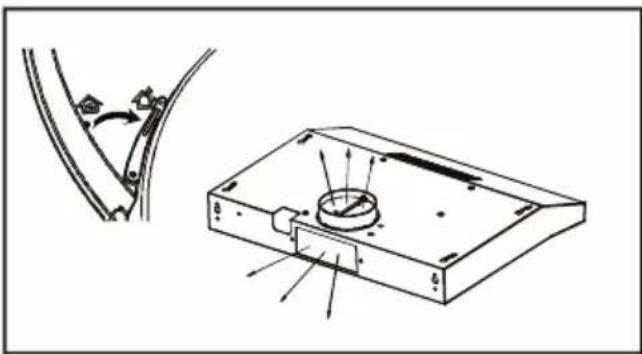

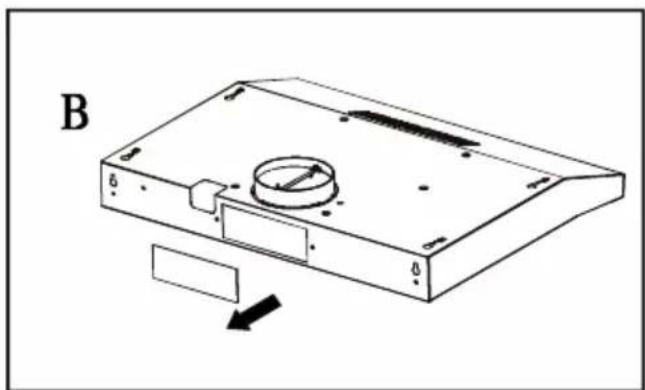

Ventilação horizontal:

Pode colocar a placa redonda na saída superior e retirar a tampa posterior para ventilar pela parte posterior.

Rode o regulador para a posição exterior, instale a saída e ligue o exaustor, o ar começa imediatamente a ser ventilado para a saída exterior.

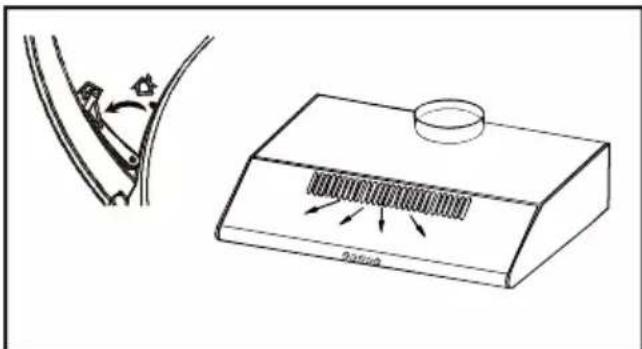

O modo de recirculação necessita do filtro de carvão (acessório não incluído). Rode o regulador para a posição interior, instale a placa de revestimento da saída e o ar pode, então, ser ventilado para a saída interior.

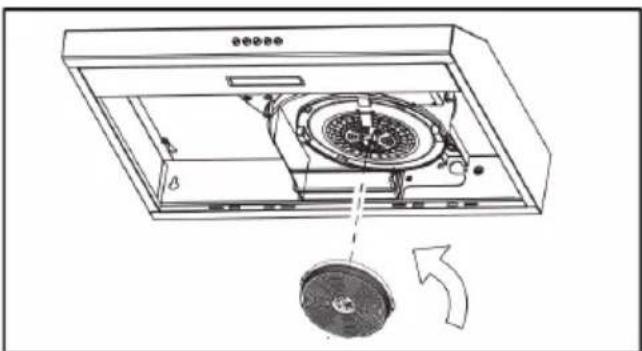

O filtro de carvão é montado na parte inferior do corpo do motor e deve ser substituído a cada três meses ou após 120 horas de utilização; não deve ser exposto ao calor. Não se pode ser lavado nem reciclado.

Para instalar o filtro de carbono, siga as instruções abaixo:

Certifique-se de que o filtro está bem fixo.

NOTA: Quando o filtro de carvão está colocado, o poder de sucção é menor.

Modo de utilização

Notas para antes da utilização:

Certifique-se de que retirou todo o material de embalagem do produto.

Certifique-se de que a tensão selecionada no seletor de voltagem coincide com a tensão de rede.

Utilização:

Ligue o aparelho à corrente elétrica.

Coloque o aparelho em funcionamento, acionando um dos botões seletores de velocidade (Fig.2).

Função de iluminação:

O aparelho dispõe de uma função de iluminação, que permite iluminar a área de trabalho abaixo do aparelho (Fig.2).

Uma vez concluída a utilização do aparelho:

Pare o aparelho, acionando o botão de ligar/desligar (Fig. 2).

Conselhos práticos:

Recomenda-se manter os filtros limpos, a gordura e a sujidade nos filtros diminui a eficiência do motor, aumentando o consumo de energia.

Ajuste a velocidade de extração de acordo com a quantidade se fumo, trabalhar a grandes velocidades com pouco fumo consume mais energia.

Limpeza

Desligue o aparelho da corrente e deixe-o arrefecer antes de iniciar qualquer operação de limpeza.

Limpe o aparelho com um pano húmido com algumas gotas de detergente e seque-o de seguida.

Não utilize solventes, produtos com um fator pH ácido ou básico como a lixívia, nem produtos abrasivos para a limpeza do aparelho.

Não deixe entrar água ou outro líquido pelas aberturas de ventilação para evitar danos nas partes operativas interiores do aparelho.

Lave os filtros em água quente com detergente ou na máquina de lavar loiça. Volte a colocá-os na posição correta. É aconselhável limpá-los uma vez por mês.

NOTA: Se lavar os filtros na máquina podem mudar ligeiramente de cor.

Nunca mergulhe o aparelho dentro de água ou em qualquer outro líquido, nem o coloque debaixo da torneira.

Se o aparelho não for mantido limpo, a sua superfície pode degradar-se e afetar de forma irreversível a duração da vida do aparelho e conduzir a uma situação de perigo.

Em seguida, seque todas as peças antes de montá-las e guardá-las.

Substituição das lâmpadas LED

Você deve adquirir a peça de reposição específica para o seu modelo.

Passos a seguir:

1. Desligue o exaustor da corrente.
2. Pressione o LED para empurrar para o interior.
3. Desconecte o conector.
4. Introduza o novo LED e empurre para colocá-lo em seu lugar.
5. Reconecte o conector.

Substituição dos filtros:

Recomenda-se a substituição do filtro de carvão ativo (se o utilizar) pelo menos uma vez por ano ou por cada 48 horas de utilização do aparelho.

O filtro permanente em malha de alumínio não necessita de substituição.

Consumíveis

Os consumíveis (filtros, lâmpadas, etc.) para o seu modelo de aparelho poderão ser adquiridos nos distribuidores e estabelecimentos autorizados.

Utilize sempre consumíveis de origem, concebidos especificamente para o seu modelo de aparelho.
