PR60WHAL - Exaustor de cozinha TAURUS - Manual de utilização gratuito

Tipo de produto	Coifa exaustora
Marca	Taurus
Modelo	PR60WHAL
Largura	60 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Potência de ligação	10 A (tomada com terra)
Consumo anual de energia	41,4 kWh/ano
Classe de eficiência energética	A
Fluxo máximo de ar (Qmax)	592,9 m³/h
Nível sonoro na velocidade máxima	68 dB(A)
Número de velocidades	3
Iluminação	LED, 3 W
Filtros de gordura	Filtros de alumínio laváveis (na máquina de lavar loiça ou à mão)
Filtro de carvão (opcional)	Filtro de carvão ativado para modo recirculação (não incluído)
Modos de instalação	Extração (evacuação externa) ou recirculação
Distância mínima entre a coifa e a superfície de cozedura	65-75 cm

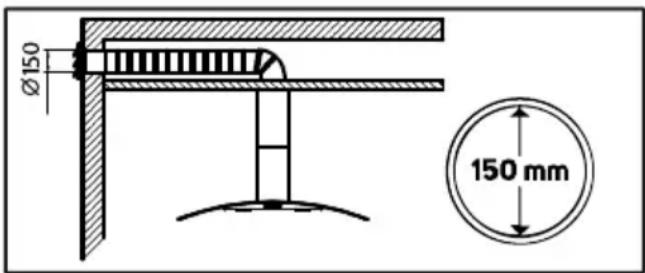

Diâmetro de saída de ar	150 mm
Dispositivo de segurança	Segurança térmica anti-sobreaquecimento
Manutenção	Limpar regularmente os filtros de gordura para evitar riscos de incêndio
Garantia	Conforme à legislação em vigor; necessita da intervenção de um serviço autorizado

Perguntas frequentes - PR60WHAL TAURUS

Como instalar a coifa PR60WHAL?

A instalação requer furar a parede para fixar o suporte de parede e a chaminé. Certifique-se de ter uma saída de ar de 150 mm ou opte pelo modo de recirculação com um filtro de carvão (não incluído). Siga as etapas do manual: fixe o suporte, pendure o corpo, conecte o tubo de evacuação, depois instale as chaminés. Respeite uma distância de 65-75 cm entre a coifa e a superfície de cozedura.

Como limpar os filtros de gordura?

Os filtros de alumínio são limpos mensalmente. Pode lavá-los à mão com uma escova macia e um pouco de sabão líquido, ou na máquina de lavar loiça a 60°C, colocando-os verticalmente no cesto inferior. A máquina de lavar loiça pode descolorir ligeiramente os filtros, mas isso não afeta o desempenho.

Com que frequência trocar o filtro de carvão?

O filtro de carvão ativado (não incluído) deve ser substituído pelo menos uma vez por ano ou a cada 48 horas de utilização do aparelho. É necessário no modo recirculação para filtrar os odores.

O que fazer se a coifa não ligar?

Verifique primeiro se a tomada está ligada e se o disjuntor não desarmou. Se a coifa parou sozinha, aguarde cerca de 15 minutos e volte a ligá-la. Se o problema persistir, contacte um serviço autorizado. Não tente repará-la sozinho.

Como substituir a lâmpada LED?

Desligue a coifa da tomada. Pressione o LED para empurrá-lo para dentro e, em seguida, desconecte o conector. Insira o novo LED, reconecte o conector e empurre-o no lugar. Use uma lâmpada de substituição específica para o modelo.

A coifa faz barulho, o que fazer?

Um ruído anormal pode vir de filtros sujos ou de uma instalação instável. Limpe os filtros de gordura. Verifique se o tubo de evacuação não está obstruído. Se o ruído persistir, contacte o serviço técnico.

Posso usar a coifa sem evacuação externa?

Sim, no modo recirculação. Instale os filtros de carvão ativado (não incluídos). O ar é filtrado e reintroduzido na cozinha. Este modo evita perdas térmicas e é adequado para cozinhas sem duto de extração.

Qual é a altura de instalação recomendada?

A distância mínima entre a superfície de cozedura e a parte inferior da coifa é de 65 a 75 cm. Se o seu fogão necessitar de uma distância maior, siga as suas instruções.

Como ajustar a velocidade de aspiração?

Utilize os interruptores (A) localizados na coifa. Selecione a velocidade de acordo com a quantidade de fumo. Uma velocidade elevada com pouco fumo aumenta o consumo de energia. O aparelho dispõe de 3 velocidades e de uma paragem.

Onde encontrar peças de reposição?

Os consumíveis (filtros, lâmpadas) estão disponíveis nos distribuidores autorizados ou no site http://taurus-home.com/. Use sempre peças originais específicas para o seu modelo para garantir a segurança e o desempenho.

MANUAL DE UTILIZADOR PR60WHAL TAURUS

Obrigado por ter adquirido um eletrodoméstico da marca TAURUS.

A sua tecnologia, design e funcionalidade, aliados às mais rigorosas normas de qualidade, garantir-lhe-ão uma total satisfação durante muito tempo.

Leia atentamente este manual de instruções antes de ligar o aparelho e guarde-o para consultas futuras. A não observância e cumprimento destas instruções pode resultar em acidente.

CONSELHOS E ADVERTÊNCIAS DE SEGURANÇA

• Este aparelho pode ser utilizado por pessoas não familiarizadas com a sua utilização, pessoas incapacitadas ou crianças a partir dos 8 anos, desde que o façam sob supervisão ou tenham recebido formação sobre a utilização segura do aparelho e compreendam os perigos que este comporta.
• As crianças não devem brincar com o aparelho.
• A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância
• Não flamear alimentos por baixo do aparelho.
• Deverá haver uma ventilação adequada da divisão, no caso de na divisão onde o aparelho estiver instalado forem utilizados simultaneamente outros aparelhos a gás ou com outro tipo de combustível.
• Recomenda-se limpar regularmente o aparelho, a gordura acumulada no aparelho e, em especial nos filtros,

diminui a eficiência do produto e aumenta o risco de incêndio.

• ADVERTÊNCIA Existe risco de incêndio caso a limpeza do aparelho não seja realizada conforme estas instruções.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo serviço pós-venda ou por pessoal semelhante qualificado com o fim de evitar riscos.
• Este aparelho foi concebido exclusivamente para uso doméstico, não para uso profissional ou industrial.

• ADVERTÊNCIA As partes acessíveis o podem aquecer bastante quando se está a cozinhar.

• Antes de ligar o aparelho à corrente, verifique se a tensão indicada na placa de caraterísticas corresponde à tensão da rede.

• Ligue o aparelho a uma tomada com ligação à terra e com capacidade mínima de 10 amperes.
• A ficha do aparelho deve coincidir com a tomada de corrente elétrica. Nunca modifique a ficha. Não use adaptadores de ficha.
  ia: Não force o cabo elétrico. Nunca utilize o cabo de alimentação para levantar, transportar ou desligar o aparelho da corrente.
• Verifique o estado do cabo de elétrico. Os cabos danificados ou entrelaçados aumentam o risco de choque elétrico.

Não toque na ficha de ligação com as mãos molhadas.

Não utilize o aparelho se tiver o cabo elétrico ou a ficha danificados.

• Se algum dos revestimentos do aparelho se partir, desligue imediatamente o aparelho da corrente para evitar a possibilidade de sofrer um choque elétrico.
• Não utilize o aparelho se este caiu e se existirem sinais visíveis de danos ou de fuga.
• Este aparelho não deve ser utilizado no exterior.

UTILIZAÇÃO E CUIDADOS:

• Não utilize o aparelho se os acessórios não estiverem devidamente montados.
• Não utilize o aparelho se o dispositivo de ligar/desligar não funcionar.
• Desligue o aparelho da corrente quando não estiver a ser utilizado e antes de iniciar qualquer operação de limpeza.

SERVIÇO:

• Certifique-se de que o serviço de manutenção do aparelho é realizado por pessoal especializado e que, caso o aparelho necessite de consumíveis/peças de substituição, estas sejam originais.
• Qualquer utilização inadequada ou em desacordo com as instruções de utilização pode ser perigosa e anula a garantia e a responsabilidade do fabricante.

DESCRIÇÃO

A Interruptores
B Válvula de um só sentido
C Filtro/s de alumínio
D Luzes
E Corpo
F Chaminé

INSTALAÇÃO

• Retire todo material de embalagem do interior do aparelho.
• Certifique-se de que o ar evacuado não é enviado pelas condutas utilizadas para evacuar fumos de outros aparelhos alimentados a gás ou outro combustível.
• Deverão ter-se em conta as regras aplicáveis à evacuação do ar aquando da instalação deste aparelho.
• Respeite as disposições legais referentes às distâncias de segurança entre outros elementos como tubagens, instalações elétricas, etc.

• A distância mínima entre a superfície de suporte do fogão, ou outros elementos de cozinha, e a parte inferior do aparelho é de 65-75 cm (esta distância pode ser maior se as instruções de instalação dos elementos do fogão, ou outros elementos de cozinha, assim o exigirem).

• Não cubra nem obstrua nenhuma das aberturas do aparelho.

• A ficha deve estar situada num local de fácil acesso para se poder desligá-la em caso de emergência.
• Não adicione novos troços ao tubo de extração fornecido, já que tal pode provocar um mau funcionamento do aparelho.
• Certifique-se de que dispõe dos elementos necessários para a instalação antes de começar a mesma:
• Berbequim de percussão
• Broca de 8 mm
• Aparafusadora Philips

ELEMENTOS DA CAIXA DE INSTALAÇÃO (FIG.1):

- Se a divisão possui uma saída para o exterior, o seu exaustor pode ser ligado como indicado na imagem abaixo, mediante um tubo de extração (com diâmetro interior de 150 mm).

- NOTA: Antes da instalação, desligue o aparelho e retire o cabo de alimentação da tomada.

PT

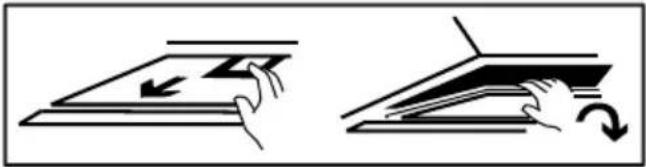

- Antes da instalação, deve retirar os filtros de gordura, como indicado a seguir, carregue nas patilhas de bloqueio e puxe-os para baixo.

INSTALAÇÃO PARA VENTILAÇÃO EXTERIOR:

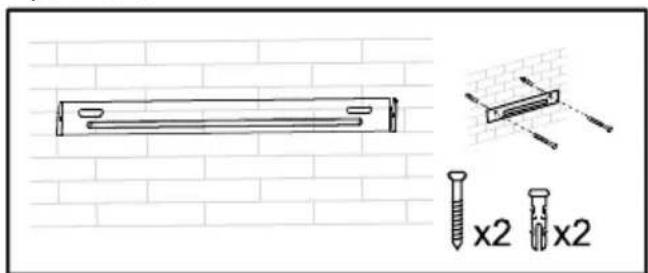

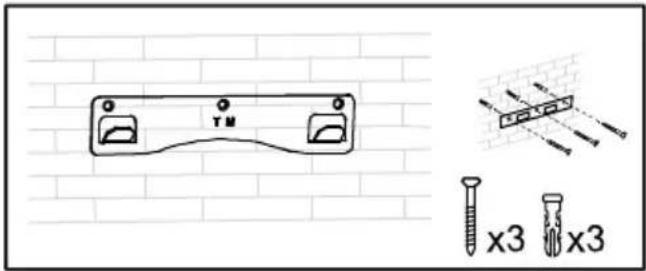

1. Coloque o suporte de parede na parede e marque os 3 pontos onde os parafusos deverão ser fixados. (use, como referência as medidas da (Fig.2).
2. Perfure 3 orificios de 8 mm e introduza aí as 3 buchas.
3. Coloque novamente o suporte de parede na parede e fixe-o com os parafusos de 4X30 mm.

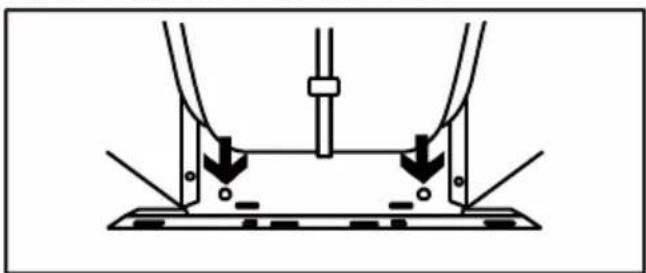

1. Coloque o corpo do exaustor sem o filtro e poderá ver mais pontos de fixação. Marque estes pontos, retire o corpo do exaustor e repita o processo anterior (perfurar e colocar as buchas). Torne a colocar o exaustor e fixe-o com os parafusos de 4X30 mm.

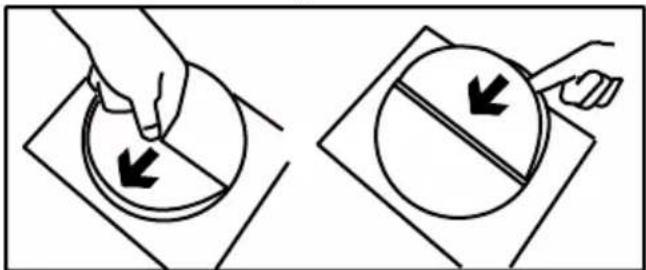

1. Agora que o corpo do exaustor está colocado, deve fixar a válvula de sentido único na saída de ar da seguinte maneira:

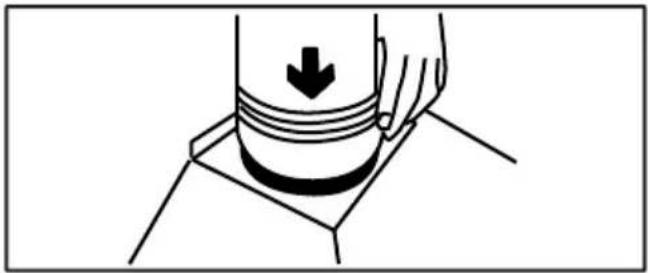

1. Conecte o tubo de escape na saída de ar do corpo do exaustor da seguinte maneira:

- NOTA: Recomenda-se usar fita isolante para fixar e selar melhor o tubo de escape à volta da saída de ar. - 7. Coloque a chaminé inferior sobre o corpo do exaustor com o suporte pequeno da chaminé colocado na parte posterior, marque dois pontos na parede na posição dos orifícios do suporte da chaminé.

- 8. Retire a chaminé inferior, faça dois furos de 8 mm e fixe o suporte pequeno da chaminé com as buchas e os parafusos.

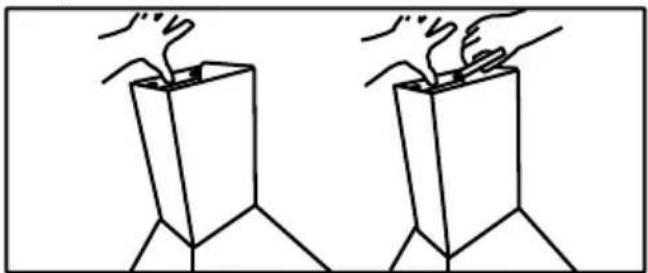

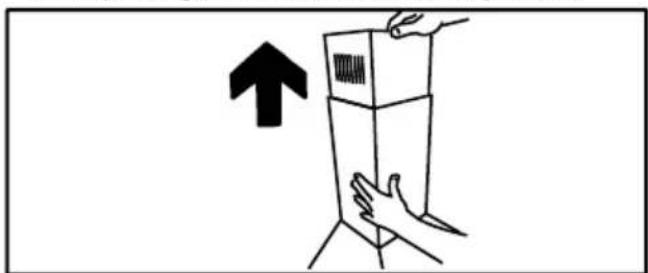

1. Estique a chaminé superior para cima até alcançar a altura desejada e marque os pontos do suporte grande da chaminé na parede.

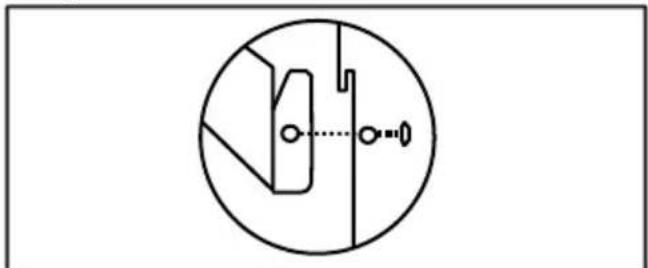

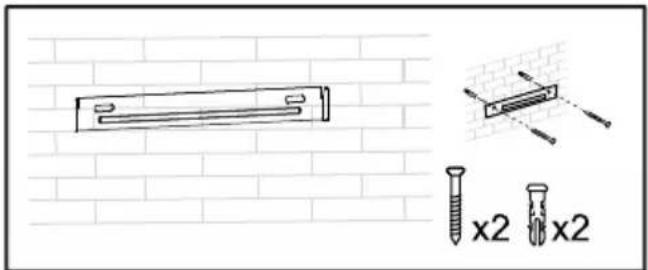

1. Faça dois furos de 8 mm e fixe o suporte grande da chaminé com as buchas e os parafusos.

- NOTA: Pode também fixar a chaminé superior com os dois parafusos pequenos (3X10) da seguinte maneira:

• NOTA: Se a divisão não possui uma saída para o exterior, o tubo de escape não é necessário e a montagem segue os mesmos passos que o indicado anteriormente, saltando a parte da montagem do tubo (modo de recirculação).
• Necessitará dos filtros de carvão para absorver os odores, que não estão incluídos.

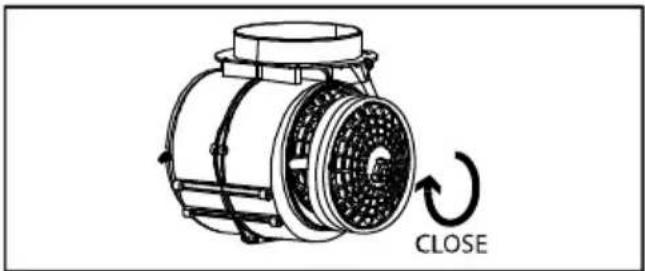

• Para instalar os filtros de carvão, retire os filtros de gordura, como anteriormente

explicado, insira os filtros no exaustor e rodeos no sentido dos ponteiros do relógio em ambos os lados do motor, como se mostra a seguir:

• Certifique-se de que o filtro está bem fixo.
• NOTA: Quando o filtro de carvão está colocado, o poder de sucção é menor.

MODOS

- O aparelho tem 2 modos de instalação: Modo de recirculação e modo de extração.

MODO DE EXTRAÇÃO

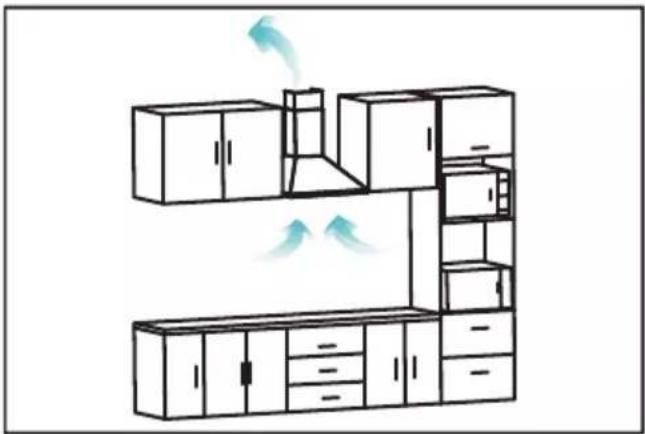

- O modo de extração expulsa o ar para o exterior. Este modo garante um alto rendimento, alta capacidade e baixo nível de ruiído.

MODO DE RECIRCULAÇÃO

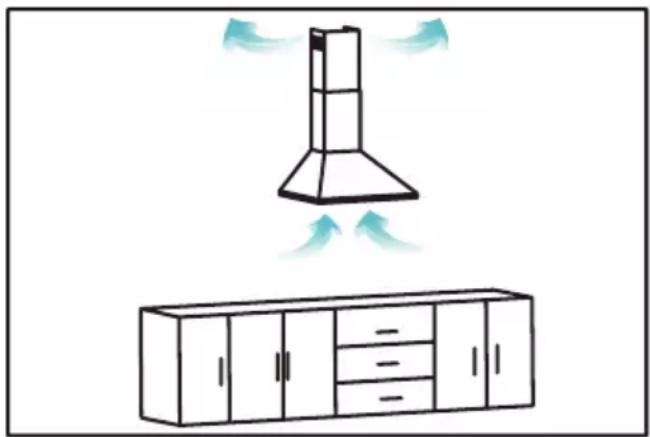

• O modo de recirculação elimina os maus odores através de um filtro de carvão e reintroduz o ar na cozinha. Este modo é adequado para divisões sem condutas de extração, permite poupar ar e evita perdas de calor para o exterior.
• Para este modo, necessita de obter os filtros de carvão e instalá-los como indicado na secção de montagem, não vêm incluídos.

NOTAS PARA ANTES DA UTILIZAÇÃO:

• Retire a película protetora do aparelho.
• Certifique-se de que retirou todo o material de embalagem do produto.
• Certifique-se de que a tensão selecionada no seletor de voltagem coincide com a tensão de rede.

UTILIZAÇÃO:

• Ligue o aparelho à corrente elétrica.
• Coloque o aparelho em funcionamento, acionando um dos botões seletores de velocidade (Fig.3).

FUNÇÃO DE ILUMINAÇÃO:

• O aparelho dispõe de uma função de iluminação, que permite iluminar a área de trabalho abaixo do aparelho (Fig.3).

UMA VEZ CONCLUÍDA A UTILIZAÇÃO DO APARELHO:

- Pare o aparelho, acionando o botão de ligar/desligar (Fig. 3).

PROTETOR TÉRMICO DE SEGURANÇA:

- O aparelho dispõe de um dispositivo térmico de segurança que o protege de qualquer sobreaquecimento.

- Se o aparelho se desligar sozinho e não se voltar a ligar, desligue-o da corrente e aguarde 15 minutos antes de o ligar novamente. Se continuar sem funcionar, dirija-se a um dos Serviços de Assistência Técnica autorizados.

CONSELHOS PRÁTICOS:

• Recomenda-se manter os filtros limpos, a gordura e a sujidade nos filtros diminui a eficiência do motor, aumentando o consumo de energia.
• Ajuste a velocidade de extração de acordo com a quantidade se fumo, trabalhar a grandes velocidades com pouco fumo consume mais energia.

LIMPEZA

• Desligue o aparelho da corrente e deixe-o arrefecer antes de iniciar qualquer operação de limpeza.
• Limpe o aparelho com um pano húmido com algumas gotas de detergente e seque-o de seguida.
• Não utilize solventes, produtos com um fator pH ácido ou básico como a lixívia, nem produtos abrasivos para a limpeza do aparelho.
• Não deixe entrar água ou outro líquido pelas aberturas de ventilação para evitar danos nas partes operativas interiores do aparelho.
• Nunca mergulhe o aparelho dentro de água ou em qualquer outro líquido, nem o coloque debaixo da torneira.
• Se o aparelho não for mantido limpo, a sua superfície pode degradar-se e afetar de forma irreversível a duração da vida do aparelho e conduzir a uma situação de perigo.
• Em seguida, seque todas as peças antes de montá-las e guardá-las.

LIMPANDO OS FILTROS DE ALUMÍNIO

• Os filtros podem ser limpos à mão ou com a máquina de lavar louça. É aconselhável limpálos mensalmente.
• NOTA: A limpeza dos filtros na máquina de lavar louça pode mudar ligeiramente de cor.

LIMPEZA DAS MÃOS:

• Remova o filtro conforme mostrado na seção de instalação.
• Pincele com uma escova macia em uma solução de água morna e uma pequena quantidade de sabão líquido.
• Não use sabão líquido sozinho, pois isso pode danificar o filtro.
• Após a limpeza, deixe a água escorrer e seque bem.

LIMPEZA DA MÁQUINA DE LAVAR LOUÇA:

• Para limpar a máquina de lavar louça, selecione um programa a 60°C, coloque o filtro na vertical e no cesto inferior.
• Alguns produtos de limpeza podem descolorir o filtro permanentemente, embora isso não afete seu desempenho.

SUBSTITUIÇÃO DAS LÂMPADAS LED

• Você deve adquirir a peça de reposição específica para o seu modelo.

• Passos a seguir:

• Desligue o exaustor da corrente.

• Pressione o LED para empurrar para o interior.

• Desconecte o conector.

• Introduza o novo LED e empurre para colocá-lo em seu lugar.

• Reconecte o conector.

SUBSTITUIÇÃO DOS FILTROS:

• Recomenda-se a substituição do filtro de carvão ativo (se o utilizar) pelo menos uma vez por ano ou por cada 48 horas de utilização do aparelho.
• O filtro permanente em malha de alumínio não necessita de substituição.

CONSUMÍVEIS

• Os consumíveis (filtros, lâmpadas, etc.) para o seu modelo de aparelho poderão ser adquiridos nos distribuidores e estabelecimentos autorizados.
• Utilize sempre consumíveis de origem, concebidos especificamente para o seu modelo de aparelho.

ANOMALIAS E REPARAÇÃO

- Em caso de avaria, contactar o serviço de apoio ao cliente indicado na página da garantia (que se encontra no final deste manual). Não tente desmontar ou reparar o aparelho você mesmo já que esta acarreta perigos.

PARA AS VERSÕES EU DO PRODUTO E/OU CASO APLICÁVEL NO SEU PAÍS:

ECOLOGIA E RECICLAGEM E DO PRODUTO

• Os materiais que constituem a embalagem deste aparelho estão integrados num sistema de recolha, classificação e reciclagem. Se desejar eliminá-los, utilize os contentores de reciclagem colocados à disposição para cada tipo de material.
• O produto está isento de concentrações de substâncias que possam ser consideradas nocivas para o ambiente.

Este símbolo significa que se desejar desfazer-se do produto depois de terminada a sua vida útil, deve entregá-lo através dos meios adequados ao cuidado de um gestor de resíduos autorizado para a recolha seletiva de Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Este aparelho cumpre a Diretiva 2014/35/EU de Baixa Tensão, a Diretiva 2014/30/EU de Compatibilidade Eletromagnética, a Diretiva 2011/65/EU sobre restrições à utilização de determinadas substâncias perigosas em aparelhos elétricos e eletrónicos e a Diretiva 2009/125/EC sobre os requisitos de design ecológico aplicável aos produtos relacionados com a energia.

A seguinte informação diz respeito à etiqueta de eficiência energética e ao design ecológico:

Ficha
Marca comercial	TAURUS	TAURUS
Modelo:	PR60IXALPR60WHALPR90IXAL	PR75IXAL
Consumo anual de energia( AEC_exaustor ) (kW/a)	41.08	41,4
Classe de eficiência energética	A	A
Eficiência fluidodinâmica ( FDE_exaustor )	29,8029,8029,8029,80	30,4
Classe de eficiência fluidodinâmica	A	A
Eficiência de Iluminação ( LE_exaustor ) (lux/W)	30,00	29,3
Classe de eficiência de iluminação	A	A
Eficiência da filtragem de gordura ( GFE_exaustor ) (%)	82,98	78,8
Classe de eficiência da filtragem de gordura	C	C
Fluxo de ar mínimo em utilização normal ( m^3/h )	407.26	412,5
Fluxo de ar máximo em utilização normal (excluindo velocidade intensiva) ( m^3/h )	569.09	585,6
Nível de ruído na velocidade máxima (dB(A))	71.2	68
Consumo de energia no modo espera ( P_s ) (W)	0,34	0,00
Consumo de energia no modo desligado ( P_s ) (W)	0	0
Factor de incremento temporário (f)	0,93	0,9
Índice de eficiência energética ( EEI_exaustor )	51,24	50,1
Fluxo de ar medido no ponto de máxima eficiência ( Q_BEP ) ( m^3/h )	588.98	592,9
Pressão de ar medida no ponto de máxima eficiência ( P_BEP ) (Pa)	361.58	379
Fluxo de ar máximo ( Q_max ) ( m^3/h )	588.98	592,9
Potência elétrica de entrada medida no ponto de máxima eficiência ( W_BEP ) (W)	114.93	119,4
Potência nominal do sistema de iluminação ( W_L ) (W)	3	3
Iluminância média do sistema de iluminação na superfície de cozinha ( E_media ) (lux)	90	88
Nível de potência acústica ( L_WA ) (dB(A))	71.2	68

Para determinar o cumprimento dos requisitos do design ecológico e para o cálculo dos parâmetros da etiqueta de eficiência energética, tomou-se como referência as normas Europeias EN 61591, EN 60704-3, EN 60704-13 e EN 50564.

Distingit client:

Este produto goza do reconhecimento e proteção da garantia legal em conformidade com a legislação em vigor. Para fazer valer os seus direitos ou interesses, deve recorrer sempre aos nossos serviços oficiais de assistência técnica.

Poderá encontrar o mais próximo de si através do seguinte website: http://taurus-home.com/

Também pode solicitar informações relacionadas, pondo-se em contacto connosco.

Pode fazer o download deste manual de instruções e suas atualizações em http://taurus-home.com/

Nederlands

GARANTIE EN TECHNISCHE ONDERSTEU- NING
