MANUAL DE UTILIZADOR G60BKAL TAURUS

Obrigado por ter adquirido um eletrodoméstico da marca TAURUS.

A sua tecnologia, design e funcionalidade, aliados às mais rigorosas normas de qualidade, garantir-lhe-ão uma total satisfação durante muito tempo.

Leia atentamente este manual de instruções antes de ligar o aparelho e guarde-o para consultas futuras. A não observância e cumprimento destas instruções pode resultar em acidente.

CONSELHOS E ADVERTÊNCIAS DE SEGURANÇA

• Este aparelho pode ser utilizado por pessoas não familiarizadas com a sua utilização, pessoas incapacitadas ou crianças a partir dos 8 anos, desde que o façam sob supervisão ou tenham recebido formação sobre a utilização segura do aparelho e compreendam os perigos que este comporta.

- As crianças não devem brincar com o aparelho.

- A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância

- Não flamear alimentos por baixo do aparelho.

- Deverá haver uma ventilação adequada da divisão, no caso de na divisão onde o aparelho estiver instalado forem utilizados simultaneamente outros aparelhos a gás ou com outro tipo de combustível.

- Recomenda-se limpar regularmente o aparelho, a gordura acumulada no aparelho e, em especial nos filtros,

diminui a eficiência do produto e aumenta o risco de incêndio.

• ADVERTÊNCIA Existe risco de incêndio caso a limpeza do aparelho não seja realizada conforme estas instruções.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo serviço pós-venda ou por pessoal semelhante qualificado com o fim de evitar riscos.

- Este aparelho foi concebido exclusivamente para uso doméstico, não para uso profissional ou industrial.

- ADVERTÊNCIAAs partes acessíveis o podem aquecer bastante quando se está a cozinhar.

• Antes de ligar o aparelho à corrente, verifique se a tensão indicada na placa de caraterísticas corresponde à tensão da rede.
• Ligue o aparelho a uma tomada com ligação à terra e com capacidade mínima de 10 amperes.
• A ficha do aparelho deve coincidir com a tomada de corrente elétrica. Nunca modifique a ficha. Não use adaptadores de ficha.

ia! Não force o cabo elétrico. Nunca utilize o cabo de alimentação para levantar, transportar ou desligar o aparelho da corrente.

- Verifique o estado do cabo de elétrico. Os cabos danificados ou entrelaçados aumentam o risco de choque elétrico.

Não toque na ficha de ligação com as mãos molhadas.

Não utilize o aparelho se tiver o cabo elétrico ou a ficha danificados.

• Se algum dos revestimentos do aparelho se partir, desligue imediatamente o aparelho da corrente para evitar a possibilidade de sofrer um choque elétrico.
• Não utilize o aparelho se este caiu e se existirem sinais visíveis de danos ou de fuga.
• Este aparelho não deve ser utilizado no exterior.

UTILIZAÇÃO E CUIDADOS:

• Não utilize o aparelho se os acessórios não estiverem devidamente montados.
• Não utilize o aparelho se o dispositivo de ligar/desligar não funcionar.
• Desligue o aparelho da corrente quando não estiver a ser utilizado e antes de iniciar qualquer operação de limpeza.

SERVIÇO:

• Certifique-se de que o serviço de manutenção do aparelho é realizado por pessoal especializado e que, caso o aparelho necessite de consumíveis/peças de substituição, estas sejam originais.
• Qualquer utilização inadequada ou em desacordo com as instruções de utilização pode ser perigosa e anula a garantia e a responsabilidade do fabricante.

DESCRIÇÃO

A Interruptores
B Válvula de um só sentido
C Filtro/s de alumínio
D Luzes
E Corpo
F Chaminé

INSTALAÇÃO

• Retire todo material de embalagem do interior do aparelho.
• Certifique-se de que o ar evacuado não é enviado pelas condutas utilizadas para evacuar fumos de outros aparelhos alimentados a gás ou outro combustível.
• Deverão ter-se em conta as regras aplicáveis à evacuação do ar aquando da instalação deste aparelho.
• Respeite as disposições legais referentes às distâncias de segurança entre outros elementos como tubagens, instalações elétricas, etc.

• A distância mínima entre a superfície de suporte do fogão, ou outros elementos de cozinha, e a parte inferior do aparelho é de 65-75 cm (esta distância pode ser maior se as instruções de instalação dos elementos do fogão, ou outros elementos de cozinha, assim o exigirem).

• Não cubra nem obstrua nenhuma das aberturas do aparelho.

• A ficha deve estar situada num local de fácil acesso para se poder desligá-la em caso de emergência.
• Não adicione novos troços ao tubo de extração fornecido, já que tal pode provocar um mau funcionamento do aparelho.
• Certifique-se de que dispõe dos elementos necessários para a instalação antes de começar a mesma:
• Berbequim de percussão
• Broca de 8 mm
• Aparafusadora Philips

ELEMENTOS DA CAIXA DE INSTALAÇÃO (FIG.1):

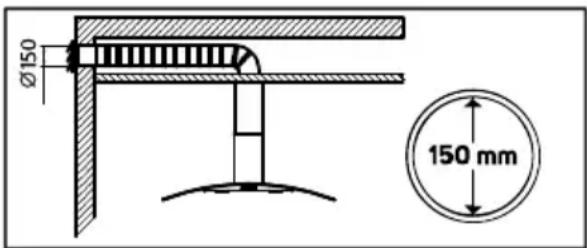

- Se a divisão possui uma saída para o exterior, o seu exaustor pode ser ligado como indicado na imagem abaixo, mediante um tubo de extração (com diâmetro interior de 150 mm).

Ø150 150 mm

• NOTA: Antes da instalação, desligue o aparelho e retire o cabo de alimentação da tomada.

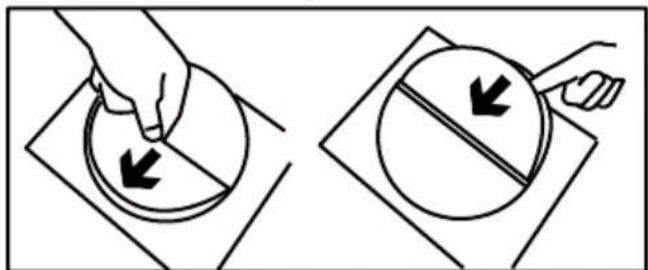

• Antes da instalação, deve retirar os filtros de gordura, como indicado a seguir, carregue nas patilhas de bloqueio e puxe-os para baixo.

INSTALAÇÃO PARA VENTILAÇÃO EXTERIOR:

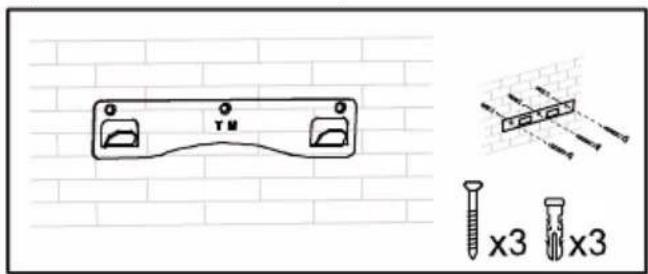

1. Coloque o suporte de parede na parede e marque os 3 pontos onde os parafusos deverão ser fixados. (use, como referência as medidas da (Fig.2).
2. Perfure 3 orificios de 8 mm e introduza aí as 3 buchas.
3. Coloque novamente o suporte de parede na parede e fixe-o com os parafusos de 4X30 mm.

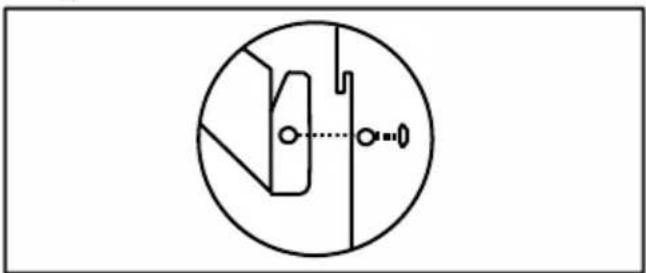

1. Coloque o corpo do exaustor sem o filtro e poderá ver mais pontos de fixação. Marque estes pontos, retire o corpo do exaustor e repita o processo anterior (perfurar e colocar as buchas). Torne a colocar o exaustor e fixe-o com os parafusos de 4X30 mm.

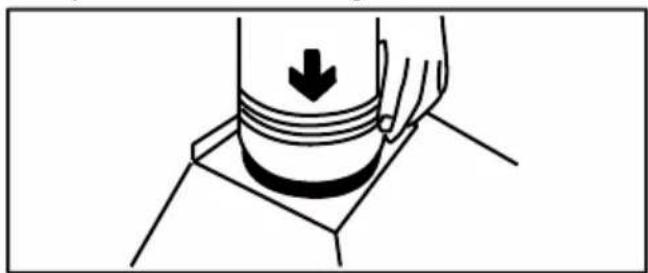

1. Agora que o corpo do exaustor está colocado, deve fixar a válvula de sentido único na saída de ar da seguinte maneira:

1. Conecte o tubo de escape na saída de ar do corpo do exaustor da seguinte maneira:

• NOTA: Recomenda-se usar fita isolante para fixar e selar melhor o tubo de escape à volta da saída de ar.

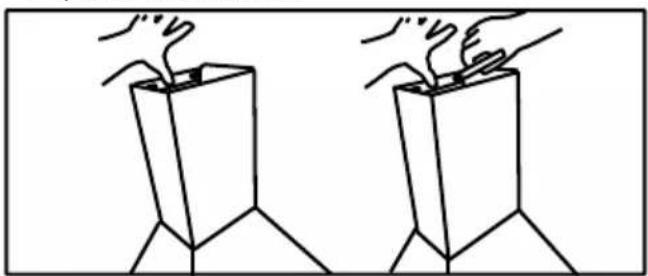

• Coloque a chaminé inferior sobre o corpo do exaustor com o suporte pequeno da chaminé colocado na parte posterior, marque dois pontos na parede na posição dos orifícios do suporte da chaminé.

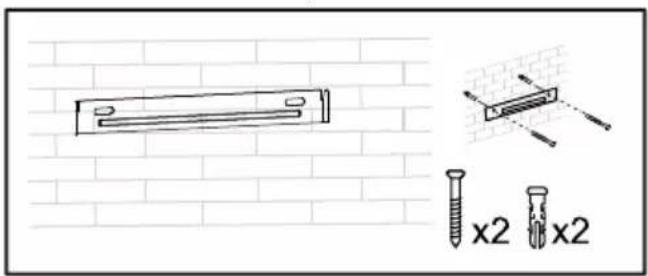

1. Retire a chaminé inferior, faça dois furos de 8 mm e fixe o suporte pequeno da chaminé com as buchas e os parafusos.

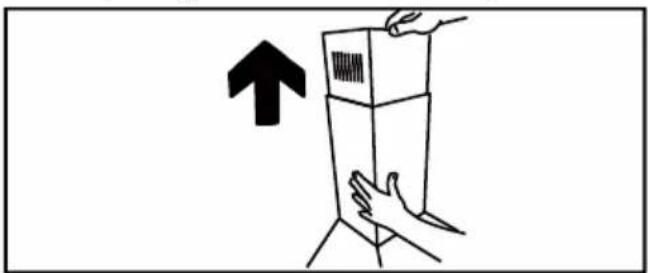

1. Estique a chaminé superior para cima até alcançar a altura desejada e marque os pontos do suporte grande da chaminé na parede.

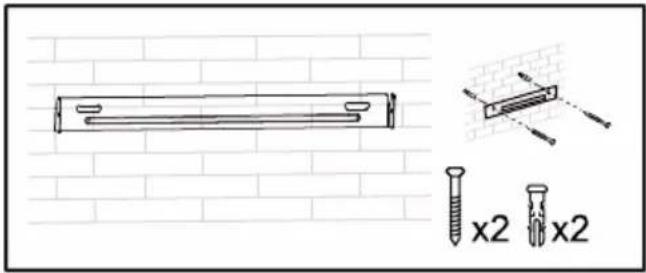

- 11. Faça dois furos de 8 mm e fixe o suporte grande da chaminé com as buchas e os parafusos.

- NOTA: Pode também fixar a chaminé superior com os dois parafusos pequenos (3X10) da seguinte maneira:

• NOTA: Se a divisão não possui uma saída para o exterior, o tubo de escape não é necessário e a montagem segue os mesmos passos que o indicado anteriormente, saltando a parte da montagem do tubo (modo de recirculação).
• Necessitará dos filtros de carvão para absorver os odores, que não estão incluídos.

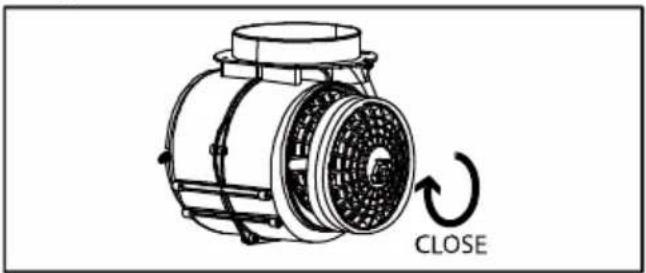

• Para instalar os filtros de carvão, retire os filtros de gordura, como anteriormente explicado, insira os filtros no exaustor e rodeos no sentido dos ponteiros do relógio em ambos os lados do motor, como se mostra a seguir:

• Certifique-se de que o filtro está bem fixo.
• NOTA: Quando o filtro de carvão está colocado, o poder de sucção é menor.

MODOS

- O aparelho tem 2 modos de instalação: Modo de recirculação e modo de extração.

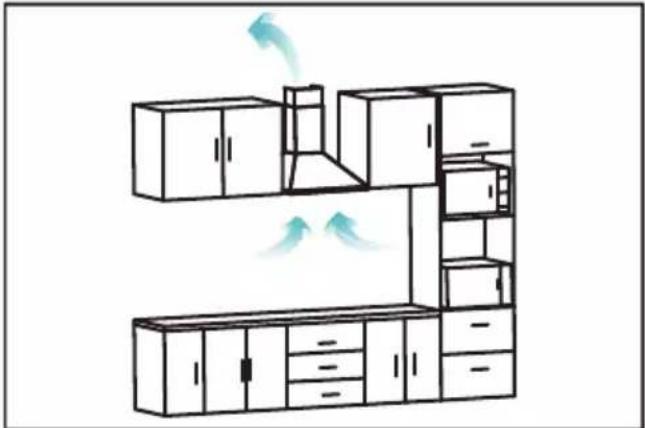

MODO DE EXTRAÇÃO

- O modo de extração expulsa o ar para o exterior. Este modo garante um alto rendimento, alta capacidade e baixo nível de ruiído.

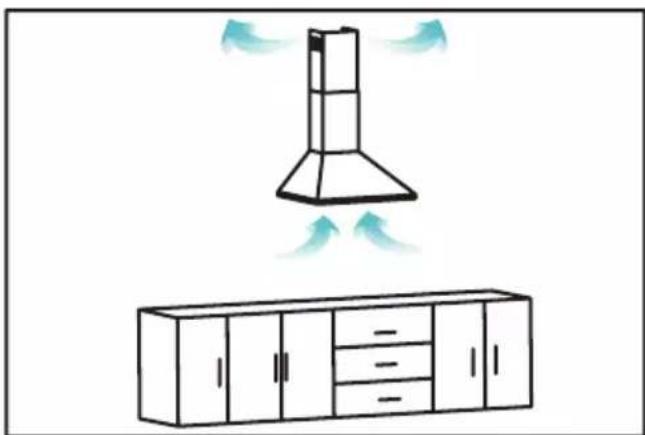

MODO DE RECIRCULAÇÃO

- O modo de recirculação elimina os maus odores através de um filtro de carvão e reintroduz o ar na cozinha. Este modo é adequado para divisões sem condutas de extração, permite poupar ar e evita perdas de calor para o exterior. - Para este modo, necessita de obter os filtros de carvão e instalá-los como indicado na secção de montagem, não vêm incluídos.

NOTAS PARA ANTES DA UTILIZAÇÃO:

• Retire a película protetora do aparelho.
• Certifique-se de que retirou todo o material de embalagem do produto.
• Certifique-se de que a tensão selecionada no seletor de voltagem coincide com a tensão de rede.

UTILIZAÇÃO:

- Ligue o aparelho à corrente elétrica.

CHAVE DE LIGAR / DESLIGAR

- Pressione esta tecla para ligar e desligar o motor.

- Na primeira vez em que você liga o aparelho, ou após 14 horas de trabalho, o indicador de limpeza do filtro acende.

CHAVE DE DIMINUIÇÃO

• Em uso normal, pressione para diminuir o nível de potência do motor.
• No modo timer, pode ser usado para reduzir o tempo programado; toda vez que você pressiona, diminui 1 minuto, pressione e segure para diminuir o tempo rapidamente.
• Se você estiver ajustando a hora do relógio, cada vez que você pressionar, diminuirá 1 minuto, pressione e segure para diminuir o tempo rapidamente.

CHAVE DE AUMENTO

• Em uso normal, pressione para aumentar o nível de potência do motor.
• No modo timer, pode ser usado para aumentar o tempo programado; cada vez que você pressiona, aumenta 1 minuto, pressione e segure para aumentar o tempo rapidamente.
• Se você estiver ajustando a hora do relógio, cada vez que você pressionar aumentará 1 minuto, pressione e segure para aumentar a hora rapidamente.

MODO TIMER

- Pressione este botão para ativar o timer; eles adicionarão 5 minutos (pode ser programado entre 5 e 60 minutos). Se nenhum botão for

pressionado dentro de 10 segundos, as configurações serão salvas.

- Para acertar o relógio, mantenha pressionado este botão por 3 segundos, as três teclas necessárias para acertar o relógio serão ativadas. Depois de acertar o relógio, se nenhum botão for pressionado em 10 segundos, a configuração será salva.

BOTÃO LUZ

• Pressione para ligar ou desligar a luz.
• Se você pressionar o tempo que verá o tempo de funcionamento do motor, pare de pressionar e esse tempo desaparecerá em 10 segundos ou pressione novamente para ocultar as informações. Quando o motor funcionar 14 horas, será indicado que os filtros devem ser limpos. Para remover a indicação, mantenha esse botão pressionado.

CONSELHOS PRÁTICOS:

• Recomenda-se manter os filtros limpos, a gordura e a sujidade nos filtros diminui a eficiência do motor, aumentando o consumo de energia.
• Ajuste a velocidade de extração de acordo com a quantidade se fumo, trabalhar a grandes velocidades com pouco fumo consume mais energia.

LIMPEZA

• Desligue o aparelho da corrente e deixe-o arrefecer antes de iniciar qualquer operação de limpeza.
• Limpe o aparelho com um pano húmido com algumas gotas de detergente e seque-o de seguida.
• Não utilize solventes, produtos com um fator pH ácido ou básico como a lixívia, nem produtos abrasivos para a limpeza do aparelho.
• Não deixe entrar água ou outro líquido pelas aberturas de ventilação para evitar danos nas partes operativas interiores do aparelho.
• Nunca mergulhe o aparelho dentro de água ou em qualquer outro líquido, nem o coloque debaixo da torneira.
• Se o aparelho não for mantido limpo, a sua superfície pode degradar-se e afetar de forma

PT

irreversível a duração da vida do aparelho e conduzir a uma situação de perigo.

- Em seguida, seque todas as peças antes de montá-las e guardá-las.

LIMPANDO OS FILTROS DE ALUMÍNIO

• Os filtros podem ser limpos à mão ou com a máquina de lavar louça. É aconselhável limpálos mensalmente.
• NOTA: A limpeza dos filtros na máquina de lavar louça pode mudar ligeiramente de cor.

LIMPEZA DAS MÃOS:

• Remova o filtro conforme mostrado na seção de instalação.
• Pincele com uma escova macia em uma solução de água morna e uma pequena quantidade de sabão líquido.
• Não use sabão líquido sozinho, pois isso pode danificar o filtro.
• Após a limpeza, deixe a água escorrer e seque bem.

LIMPEZA DA MÁQUINA DE LAVAR LOUÇA:

• Para limpar a máquina de lavar louça, selecione um programa a 60°C, coloque o filtro na vertical e no cesto inferior.
• Alguns produtos de limpeza podem descolorir o filtro permanentemente, embora isso não afete seu desempenho.

SUBSTITUIÇÃO DAS LÂMPADAS LED

• Você deve adquirir a peça de reposição específica para o seu modelo.

• Passos a seguir:

• Desligue o exaustor da corrente.

• Pressione o LED para empurrar para o interior.

• Desconecte o conector.

• Introduza o novo LED e empurre para colocá-lo em seu lugar.

• Reconecte o conector.

SUBSTITUIÇÃO DOS FILTROS:

• Recomenda-se a substituição do filtro de carvão ativo (se o utilizar) pelo menos uma vez por ano ou por cada 48 horas de utilização do aparelho.
• O filtro permanente em malha de alumínio não necessita de substituição.

CONSUMÍVEIS

• Os consumíveis (filtros, lâmpadas, etc.) para o seu modelo de aparelho poderão ser adquiridos nos distribuidores e estabelecimentos autorizados.
• Utilize sempre consumíveis de origem, concebidos especificamente para o seu modelo de aparelho.

ANOMALIAS E REPARAÇÃO

- Em caso de avaria, contactar o serviço de apoio ao cliente indicado na página da garantia (que se encontra no final deste manual). Não tente desmontar ou reparar o aparelho você mesmo já que esta acarreta perigos.

PARA AS VERSÕES EU DO PRODUTO E/OU CASO APLICÁVEL NO SEU PAÍS:

ECOLOGIA E RECICLAGEM E DO PRODUTO

• Os materiais que constituem a embalagem deste aparelho estão integrados num sistema de recolha, classificação e reciclagem. Se desejar eliminá-los, utilize os contentores de reciclagem colocados à disposição para cada tipo de material.
• O produto está isento de concentrações de substâncias que possam ser consideradas nocivas para o ambiente.

Este símbolo significa que se desejar desfazer-se do produto depois de terminada a sua vida útil, deve entregá-lo através dos meios adequados ao cuidado de um gestor de resíduos

autorizado para a recolha seletiva de Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Este aparelho cumpre a Diretiva 2014/35/EU de Baixa Tensão, a Diretiva 2014/30/EU de Compatibilidade Eletromagnética, a Diretiva 2011/65/EU sobre restrições à utilização de determinadas substâncias perigosas em aparelhos elétricos e eletrónicos e a Diretiva 2009/125/EC sobre os requisitos de design ecológico aplicável aos produtos relacionados com a energia.

A seguinte informação diz respeito à etiqueta de eficiência energética e ao design ecológico:

Ficha
Marca comercial	TAURUS
Modelo:	G60BKALG70BKALG90BKAL
Consumo anual de energia( AEC_exaustor ) (kW/a)	37,63
Classe de eficiência energética	A
Eficiência fluidodinâmica ( FDE_exaustor )	29,57
Classe de eficiência fluidodinâmica	A
Eficiência de Iluminação ( LE_exaustor ) (lux/W)	47,60
Classe de eficiência de iluminação	A
Eficiência da filtragem de gordura ( GFE_exaustor ) (%)	83,20
Classe de eficiência da filtragem de gordura	C
Fluxo de ar mínimo em utilização normal ( m^3/h )	394,33
Fluxo de ar máximo em utilização normal (excluindo velocidade intensiva) ( m^3/h )	523,37
Nível de ruído na velocidade máxima (dB(A))	67.5
Consumo de energia no modo espera ( P_s ) (W)	0,01
Consumo de energia no modo desligado ( P_s ) (W)	0
Factor de incremento temporário (f)	0,94
Índice de eficiência energética ( EEI_exaustor )	50.82
Fluxo de ar medido no ponto de máxima eficiência ( Q_BEP ) ( m^3/h )	616.31
Pressão de ar medida no ponto de máxima eficiência ( P_BEP ) (Pa)	378.43
Fluxo de ar máximo ( Q_max ) ( m^3/h )	616.31
Potência elétrica de entrada medida no ponto de máxima eficiência ( W_BEP ) (W)	103.82
Potência nominal do sistema de iluminação ( W_L ) (W)	3
Iluminância média do sistema de iluminação na superfície de cozinha ( E_media ) (lux)	142.8
Nível de potência acústica ( L_WA ) (dB(A))	67.5

Para determinar o cumprimento dos requisitos do design ecológico e para o cálculo dos parâmetros da etiqueta de eficiência energética, tomou-se como referência as normas Europeias EN 61591, EN 60704-3, EN 60704-13 e EN 50564.
