Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	60 cm de largeur
Débit d'air	Jusqu'à 600 m³/h
Niveau sonore	Max 65 dB
Nombre de vitesses	3 vitesses
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - G60BKAL TAURUS

Comment installer la hotte TAURUS G60BKAL ?

Pour installer la hotte TAURUS G60BKAL, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que la hotte est montée à une hauteur appropriée par rapport à la plaque de cuisson, généralement entre 65 cm et 75 cm.

Quels types de filtres sont compatibles avec la TAURUS G60BKAL ?

La hotte TAURUS G60BKAL utilise des filtres à charbon pour le mode recyclage et des filtres à graisse en aluminium pour le mode évacuation. Assurez-vous de les remplacer régulièrement pour un fonctionnement optimal.

Comment nettoyer la hotte TAURUS G60BKAL ?

Pour nettoyer la hotte, utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits corrosifs qui pourraient endommager la surface. Les filtres à graisse doivent être lavés tous les mois en fonction de l'utilisation.

La hotte TAURUS G60BKAL émet-elle des bruits forts ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte. Si le bruit est excessif, vérifiez si la hotte est correctement installée et si les filtres sont propres. Un bruit anormal peut également indiquer un problème avec le moteur.

Quel est le niveau d'aspiration de la TAURUS G60BKAL ?

La hotte TAURUS G60BKAL a un niveau d'aspiration de 500 m³/h, ce qui est suffisant pour la plupart des cuisines domestiques.

Comment changer l'ampoule de la hotte TAURUS G60BKAL ?

Pour changer l'ampoule, débranchez la hotte, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle de la même puissance. Vérifiez le manuel d'utilisation pour des instructions spécifiques.

Quels sont les modes de fonctionnement de la hotte TAURUS G60BKAL ?

La hotte TAURUS G60BKAL fonctionne en mode évacuation et en mode recyclage. En mode évacuation, les odeurs et les fumées sont évacuées à l'extérieur, tandis qu'en mode recyclage, l'air est filtré et renvoyé dans la cuisine.

Où trouver des pièces de rechange pour la TAURUS G60BKAL ?

Les pièces de rechange pour la hotte TAURUS G60BKAL peuvent être commandées auprès du service client de TAURUS ou chez des détaillants spécialisés en électroménager.

MODE D'EMPLOI G60BKAL TAURUS

Nous vous remercions d'avoir acheté un produit TAURUS.

Sa technologie, son design et sa fonctionnalité, outre sa parfaite conformité aux normes de qualité les plus strictes, vous permettront d'en tirer une longue et durable satisfaction.

Lire attentivement cette notice d'instructions avant de mettre l'appareil en marche, et la conserver pour la consulter ultérieurement. Le non-respect de ces instructions peut être source d'accident.

• Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou souffrant d'un manque d'expérience et de connaissances, toujours sous surveillance, ou si celles-ci ont reçu les instructions d'utilisation de l'appareil de manière sûre et comprennent les dangers que cela implique.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les enfants ne doivent pas réaliser les opérations de nettoyage ou de maintenance de l'appareil sans la supervision d'un adulte.
  . Ne pas flamber des plats souappareil.
• On prévoira une ventilation adéquate de la salle si d'autres appareils à gaz ou fonctionnant avec 'autres combustibles devaient être utilisés simultanément dans la même pièce où est installé l'appareil.
  Il est recommandé de nettoyardpareil régulièrement, la graisse accumulée dans

l'appareil, en particulier les filtres, réduit les prestations du produit et augmente le risque d'incendie.

• AVERTISSEMENT Si l'appareil ne se nettoie pas conformément au mode d'emploi, il pourrait exister un risque d'incendie.
• Si le cordon d'alimentation est endommagé, il devra être remplacé par le fabricant, par un service après-vente ou par tout professionnel agréé afin d'écarter tout danger.

Cet appareil est uniquement destiné à un usage domestique et non à un usage professionnel ou industriel.

AVERTISSEMENT Les parties accessibles peuvent chauffer pendant l'utilisation appareil de cuisson.

• Avant de raccorder l'appareil au secteur, s'assurer que la tension indiquée sur la plaque S signalétique correspond à celle du secteur.
• Raccorder l'appareil à une prise pourvue d'une fiche de terre et supportant au moins 10 ampères.
• La prise de courant de l'appareil doit être compatible avec la prise de courant de l'installation. Ne jamais modifier la prise de courant de l'appareil. Ne pas utiliser d'adaptateur de prise de courant.
• Ne pas forcer le câble électrique de connexion. Ne jamais utiliser le câble électrique pour lever, transporter ou débrancher l'appareil.
• Vérifier l'état du câble électrique de connexion. Les câbles endommagés ou emmêlés augmentent le risque de décharge électrique.
• Ne pas toucher la fiche de l'appareil avec les mains mouillées.
• Ne pas utiliser l'appareil si son câble électrique ou sa prise sont endommagés.
• Si une des enveloppes protectrices de l'appareil se casse, débrancher immédiatement l'appareil du secteur pour éviter toute décharge électrique.

FR

• Ne pas utiliser l'appareil s'il est tombé, s'il présente des signes visibles de dommages ou en présence de fuites.
• Cet appareil n'est pas adéquat pour un usage à l'extérieur.

UTILISATION ET ENTRETIEN :

• Ne pas utiliser l'appareil si ses accessoires ne sont pas correctement assemblés.
• Ne pas utiliser l'appareil si son dispositif de mise en marche/arrêt ne fonctionne pas.
• Débrancher l'appareil du secteur quand il n'est pas utilisé et avant de procéder à toute opération de nettoyage.

GARANTIE :

• S'assurer que le service de maintenance de l'appareil est réalisé par le personnel spécialisé, et que dans le cas où vous auriez besoin de pièces de rechange, celles-ci soient originales.
• Toute utilisation inappropriée ou non conforme aux instructions d'utilisation annule la garantie et la responsabilité du fabricant.

DESCRIPTION

A Interrupteurs
B Clapet anti-retour
C Filtre(s) en aluminium
D Éclairage
E Corps
F Cheminée

INSTALLATION

• Assurez-vous que vous avez retiré tout le matériel d'emballage du produit.
• Vérifiez que l'air évacué ne soit pas envoyé dans des conduites utilisées pour évacuer des fumées d'autres appareils alimentés par du gaz ou un autre combustible.
• Les règlements particuliers, et qui sont applicables concernant l'évacuation de l'air, devront être pris en compte lors de l'installation de cet appareil.

• Respecter les dispositions légales en matière de distances de sécurité par rapport à d'autres éléments tels que les pipelines, les lignes électriques, etc.

• La distance minimum entre la surface de support des éléments de cuisson et la partie inférieure de l'appareil est de 65-75 cm (cette distance peut être supérieure si les consignes d'installation des éléments de cuisson l'exigent).

• Ne couvrir ni obstruer aucune ouverture de l'appareil.
• La fiche doit être d'accès facile afin de pouvoir la débrancher en cas d'urgence.
• Ne pas ajouter de tronçons de tube d'extraction en plus de ceux qui sont fournis car cela peut entraîner un dysfonctionnement de l'appareil.

• Vérifier que vous disposez des éléments nécessaires pour l'installation avant de commencer :

• Perceuse à percussion

• Mèche de 8 mm
• Tournevis Philips

ÉLEMENTS CONTENUS DANS LA BOITE POUR L'INSTALLATION (FIG.1) :

1. Vis de 4x30 mm (9 unités)
2. Vis de 3x10 mm (2 unités)
3. Chevilles (9 unités)
4. Support mural
5. Fixations de cheminée (2 unités) (Petite et grande)
6. Cheminée inférieure
7. Cheminée supérieure
8. Clapets anti-retour (2 unités)
9. Tube de sortie

MONTAGE

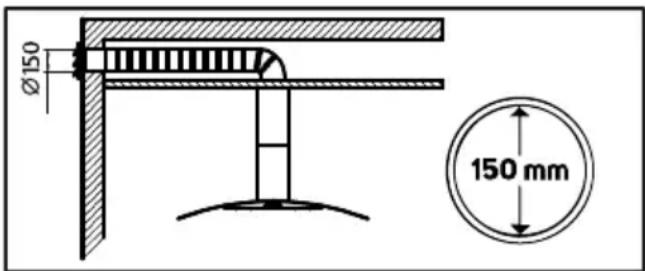

- Si vous disposez d'une sortie vers l'extérieur, votre hotte peut être raccordée comme illustré sur l'image ci-dessous avec une conduite d'extraction (d'un diamètre intérieur de 150 mm).

Ø150 150 mm

- REMARQUE : Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

FR

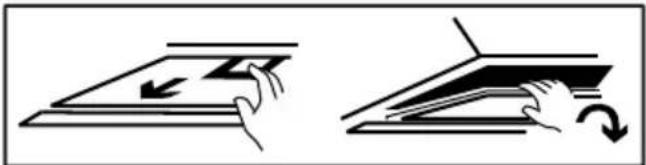

- Avant de commencer, vous devez retirer les filtres de graisse comme indiqué ci-après, puis vous devez appuyer sur le blocage et tirer vers le bas :

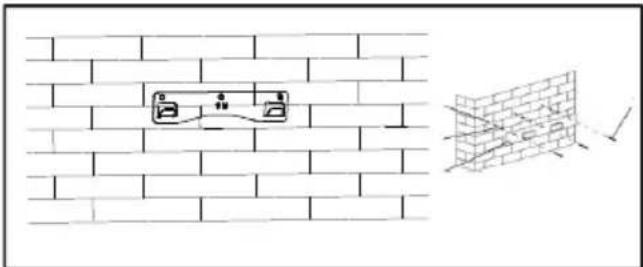

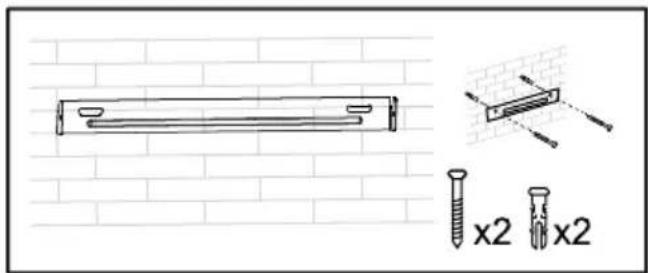

1. Placez le support mural sur le mur et marquez les 3 points à l'endroit où il faut fixer les vis. (Prendre comme référence les mesures de la (Fig. 2).
2. Perforez 3 orifices de 8 mm et introduisez 3 chevilles.
3. Placez à nouveau le support mural et fixez-le sur le mur avec les vis de 4x30 mm.

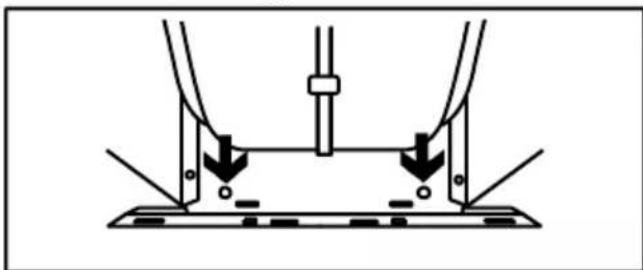

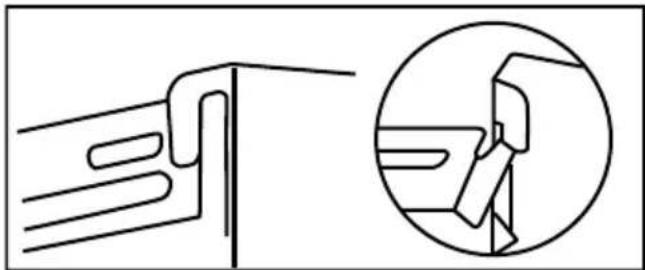

1. Suspendez le corps de la hotte aspirante, et le filtre étant retiré, vous pourrez voir les points de fixation. Vous devez marquer ces deux points, la retirer, et reproduire l'opération précédente (perforer et placer les chevilles). Nous suspendons à nouveau la hotte et nous fixons deux vis supplémentaires de 4x30 mm.

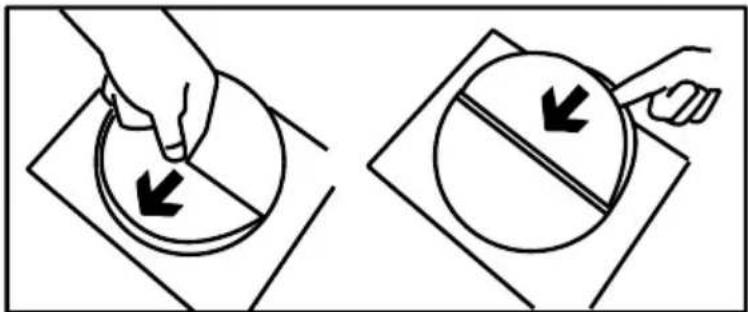

1. Après avoir fixé la hotte, il faut fixer le clapet anti-retour sur la sortie d'air de la manière suivante :

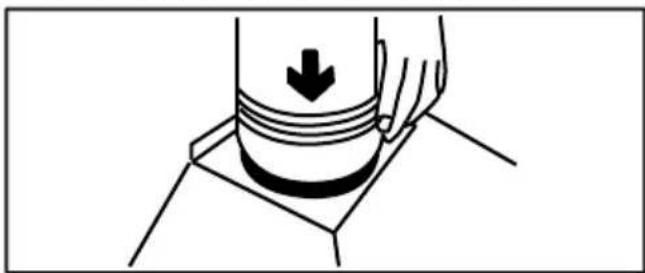

1. Connectez le tube sur la sortie de l'air de la hotte aspirante de la manière suivante :

• REMARQUE : Il est recommandé d'utiliser un ruban adhésif en toile pour mieux fixer et sceller le tube autour de la sortie d'air.
• 1. Placez la cheminée inférieure sur la hotte suspendue avec la petite fixation de la cheminée située sur la partie postérieure, marquez deux points sur le mur à l'endroit des orifices de fixation de la cheminée.

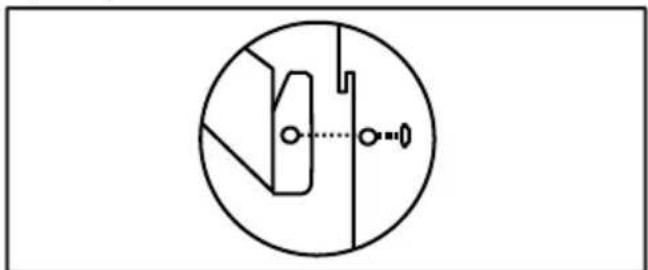

- 8. Retirez la cheminée inférieure et percez deux orifices de 8 mm puis mettez en place la petite fixation de la cheminée avec deux chevilles et deux vis.

- 9. Placez la cheminée supérieure dans la cheminée inférieure et situez-les sur la hotte puis suspendez la cheminée inférieure sur la petite fixation de la cheminée.

FR

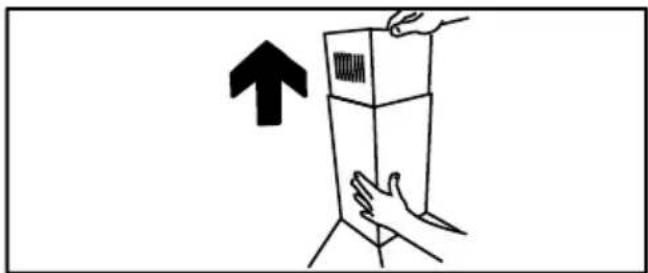

1. Tirez sur la cheminée inférieure vers le haut pour atteindre la hauteur souhaitée et marquez les points de la grande fixation de la cheminée sur le mur.

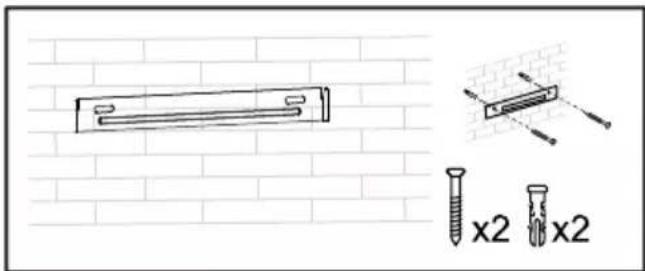

1. Percez deux orifices de 8 mm et placez la grande fixation de la cheminée avec deux chevilles et deux vis.

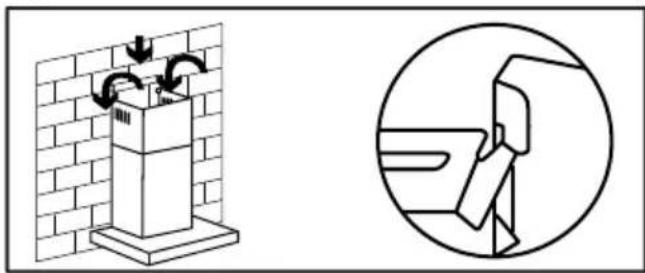

1. Suspendez la cheminée supérieure sur la grande fixation de la cheminée.

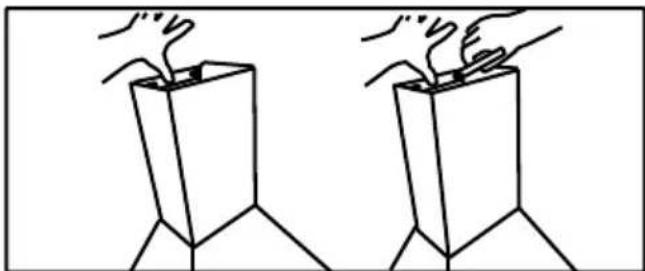

- REMARQUE : Vous pouvez également fixer la cheminée supérieure avec deux petites vis (3x10) de la manière suivante :

- REMARQUE : Si vous ne disposez pas d'une sortie vers l'extérieur, le tube de sortie n'est

pas nécessaire et l'installation est identique à la précédente, en omettant la partie de la tuyauterie (mode de recirculation).

• Vous aurez besoin de deux filtres à carbone pour fixer les odeurs. Ils ne sont pas compris.

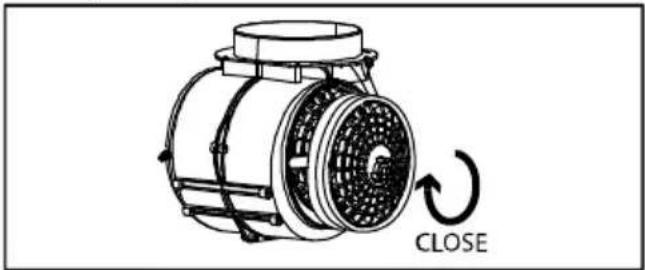

• Pour installer les filtres à carbone, retirez les filtres de graisse comme indiqué précédemment, encastrez les filtres dans l'appareil et faites-les tourner dans le sens horaire des deux côtés du moteur, comme indiqué ci-après :

• Vérifiez que le filtre est bien en place.
• REMARQUE : Lorsque le filtre à carbone est raccordé, l'aspiration est réduite.

MODES

- L'appareil possède 2 modes d'installation : Mode de recirculation et mode d'extraction.

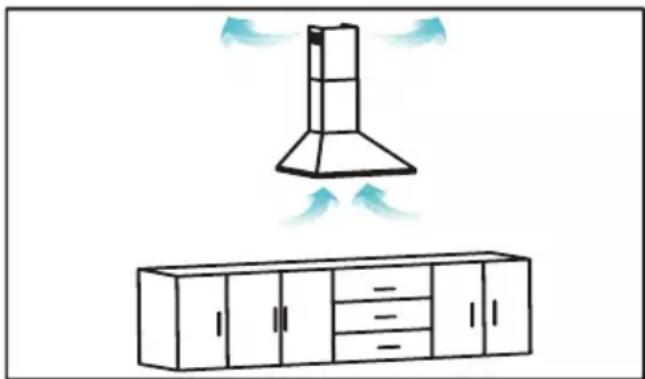

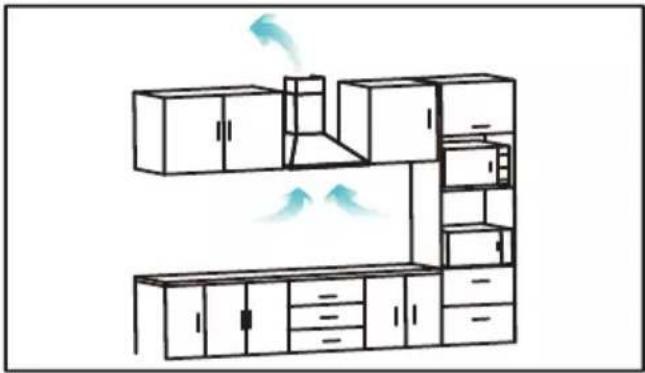

MODE D'EXTRACTION

- Le mode d'extraction expulse l'air vers l'extérieur. Ce mode garantit un rendement élevé, une capacité élevée et un niveau de bruit réduit.

• Le mode de recirculation élimine les mauvaises odeurs grâce à un filtre à carbone et réintroduit l'air dans la cuisine. Ce mode est approprié pour les espaces sans conduites d'extraction ; il permet d'économiser de l'air et évite les pertes thermiques vers l'extérieur.
• Pour ce mode, vous devez obtenir les filtres à carbone et les installer comme indiqué dans la partie sur l'installation. Ils ne sont pas compris.

• Enlever le film de protection de l'appareil.
• Assurez-vous que vous avez retiré tout le matériel d'emballage du produit.
• Assurez-vous que la tension sélectionnée sur le sélecteur de tension soit la même que celle du réseau électrique.

UTILISATION :

Brancher l'appareil au secteur.

TOUCHE ON / OFF

- Appuyez sur cette touche pour allumer et éteindre le moteur.

INDICATEUR DE NETTOYAGE DU

FILTRE

- La première fois que vous allumez l'appareil ou après 14 heures de travail, l'indicateur de nettoyage du filtre s'allume.

DIMINUER LA CLÉ

• En utilisation normale, appuyez sur pour diminuer le niveau de puissance du moteur.
• En mode minuterie, il peut être utilisé pour réduire le temps programmé, chaque fois que

vous appuyez dessus, vous diminuez 1 minute, appuyez et maintenez pour diminuer le temps rapidement.

- Si vous réglez l'heure de l'horloge, chaque fois que vous appuyez, elle diminue d'une minute, appuyez et maintenez pour diminuer l'heure rapidement.

AUGMENTER LA CLÉ

• En utilisation normale, appuyez pour augmenter le niveau de puissance du moteur.
• En mode minuterie, il peut être utilisé pour augmenter le temps programmé, chaque fois que vous appuyez, il augmentera 1 minute, appuyez et maintenez pour augmenter le temps rapidement.
• Si vous réglez l'heure de l'horloge, chaque fois que vous appuyez sur augmente de 1 minute, appuyez et maintenez pour augmenter l'heure rapidement.

MODE MINUTERIE

• Appuyez sur ce bouton pour activer la minuterie, ils ajouteront 5 minutes (il peut être programmé entre 5 et 60 minutes). Si aucun bouton n'est enfoncé dans les 10 secondes, les paramètres seront enregistrés.
• Pour régler l'horloge, appuyez et maintenez ce bouton pendant 3 secondes, les trois touches nécessaires pour régler l'horloge seront activées. Une fois l'horloge réglée, si aucun bouton n'est enfoncé dans les 10 secondes, le réglage sera enregistré.

TON LUMIÈRE

• Appuyez pour allumer ou éteindre la lumière.
• Si vous maintenez enfoncé le temps, vous verrez le temps de fonctionnement du moteur, arrêtez d'appuyer et ce temps disparaîtra dans 10 secondes ou appuyez à nouveau pour masquer les informations. Lorsque le moteur a fonctionné 14 heures, il sera indiqué que les filtres doivent être nettoyés, pour supprimer l'indication, ce bouton doit être maintenu enfoncé.

CONSEILS PRATIQUES :

• Il est recommandé de maintenir les filtres propres car la graisse et la saleté dans les filtres diminuent l'efficacité du moteur et font augmenter sa consommation d'énergie.
• Ajuster la vitesse d'extraction en fonction de la quantité de fumée. Si vous utilisez une vitesse élevée avec peu de fumée, la consommation d'énergie est supérieure.

NETTOYAGE

• Débrancher l'appareil du secteur et attendre son refroidissement complet avant de le nettoyer.
• Nettoyer l'appareil avec un chiffon humide imprégné de quelques gouttes de détergent et le laisser sécher.
• Ne pas utiliser de solvants ni de produits au pH acide ou basique tels que l'eau de Javel, ni de produits abrasifs pour nettoyer l'appareil.
• Ne pas laisser pénétrer d'eau ni aucun autre liquide par les ouvertures d'aération afin d'éviter d'endommager les parties intérieures de l'appareil.
• Ne pas immerger l'appareil dans l'eau ou dans tout autre liquide, ni le passer sous un robinet. Si l'appareil n'est pas maintenu dans un bon état de propreté, sa surface peut se dégrader et affecter inexorablement la durée de vie de l'appareil et le rendre dangereux.
• Veillez à bien sécher toutes les pièces avant de remonter l'appareil et de le ranger.

NETTOYAGE DES FILTRES EN ALUMINIUM

• Les filtres peuvent être nettoyés à la main ou au lave-vaisselle. Il est conseillé de les nettoyer mensuellement.
• REMARQUE : Le nettoyage des filtres au lavevaisselle peut légèrement changer de couleur.

NETTOYAGE A LA MAIN :

• Retirez le filtre comme indiqué dans la section d'installation.
• Brossez avec une brosse douce dans une solution d'eau tiède et une petite quantité de savon liquide.
• N'utilisez pas de savon liquide seul car il peut endommager le filtre.
• Après le nettoyage, laissez l'eau s'écouler et séchez bien.

NETTOYAGE AU LAVE-VAISSELLE :

• Pour nettoyer le lave-vaisselle, sélectionnez un programme à 60°C, placez le filtre verticalement et dans le panier inférieur.
• Certains produits de nettoyage peuvent décolorer le filtre de manière permanente, bien que cela n'affecte pas ses performances.

• Vous devez acheter la pièce de rechange spécifique à votre modèle.
  · Pas à suivre :

• Débranchez le capot du secteur.

• Appuyez sur la LED pour pousser vers l'intérieur.
• Débranchez le connecteur.
• Introduisez la nouvelle LED et appuyez pour la placer à sa place.
• Rebranchez le connecteur.

CHANGER LES FILTRES :

• Filtre à carbone actif (si disponible). Son remplacement est recommandé au moins une fois par an ou toutes les 48 heures d'utilisation de l'appareil.
• Filtre permanent en maille d'aluminium : pas de remplacement.

ACCESSOIRES

• Vous pourrez vous procurer les consommables auprès des distributeurs et des établissements autorisés (filtres, ampoules, etc.) en fonction du modèle de l'appareil.
• Utiliser toujours des accessoires originaux, spécifiquement créés pour votre modèle d'appareil.

ANOMALIES ET REPARATION

- En cas de panne, appelez le numéro du service clientèle indiqué sur la fiche de garantie (à la fin de ce manuel). Ne pas tenter de procéder aux réparations ou de démonter l'appareil ; cela implique des risques.

POUR LES VERSIONS UE DU PRODUIT ET/OU EN FONCTION DE LA LEGISLATION DU PAYS D'INSTALLATION :

ÉCOLOGIE ET RECYCLAGE DU PRODUIT

• Les matériaux constitutifs de l'emballage de cet appareil font partie d'un programme de collecte, de tri et de recyclage. Si vous souhaitez vous débarrasser du produit, merci de bien vouloir utiliser les conteneurs publics appropriés à chaque type de matériau.
• Le produit ne contient pas de substances concentrées susceptibles d'être considérées comme nuisibles à l'environnement.

Ce symbole signifie que si vous souhaitez vous défaire du produit, une fois que celui-ci n'est plus utilisable, remettez-le, suivant la méthode appropriée, à un gestionnaire de

déchets d'équipements électriques et électroniques (DEEE).

Cet appareil est certifié conforme à la directive 2014/35/EU de basse tension, de même qu'à la directive 2014/30/EU en matière de compatibilité électromagnétique, à la directive 2011/65/EU relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques et à la directive 2009/125/EC pour la fixation d'exigences en matière d'écoconception applicable aux produits liés à l'énergie.

Les informations suivantes sont fournies conformément à l'étiquetage énergétique et à la conception écologique :

Fiche
Marque :	TAURUS
Modèle :	G60BKALG70BKALG90BKAL
Consommation annuelle d’énergie (AEChotte) (kW/a)	37,63
Catégorie d’efficacité énergétique :	A
Efficiency de la dynamique des fluides (FDEhotte)	29,57
Catégorie d’efficience de la dynamique des fluides	A
Efficiency de l’éclairage (LEhotte) (lux/W)	47,60
Catégorie d’efficience de l’éclairage	A
Efficiency du filtrage de la graisse (GFEhotte) (%)	83,20
Catégorie d’efficience du filtrage de la graisse	C
Flux d’air minimum pour une utilisation normale (m3/h)	394,33
Flux d’air maximum pour une utilisation normale (vitesse intensive exclue) (m3/h)	523,37
Niveau sonore à vitesse maximum (dB(A))	67.5
Consommation électrique en mode attente (Ps) (W)	0,01
Consommation électrique en mode éteint (Po) (W)	0
Facteur d’augmentation temporaire (f)	0,94
Taux d’efficience énergétique (EEIhotte)	50.82
Flux d’air mesuré au point d’efficience maximum (QBEP) (m3/h)	616.31
Pression de l’air mesurée au point d’efficience maximum (PBEP) (Pa)	378.43
Flux d’air maximum (Qmax) (m3/h)	616.31
Puissance électrique d’entrée mesurée au point d’efficience maximum (WBEP) (W)	103.82
Puissance nominale du système d’éclairage (WL) (W)	3
Éclairage moyen du système d’éclairage sur la surface de cuisson (Emedia) (lux)	142.8
Niveau de puissance acoustique (LWA) (dB(A))	67.5

Afin de déterminer la conformité aux exigences de conception écologique, et pour le calcul des paramètres d'étiquetage énergétique, les normes européennes EN 61591, EN 60704-3, EN 60704-13, EN 50564 sont utilisées comme référence.

Caro cliente:

Ce produit est reconnu et protégé par la garantie établie conformément à la législation en vigueur. Pour faire valoir vos droits ou intérêts, vous devrez vous adresser à l'un de nos services d'assistance technique agréés.

Pour savoir lequel est le plus proche, vous pouvez accéder au lien suivant : http://taurus-home.com/

Vous pouvez aussi nous contacter pour toute information.

Vous pouvez télécharger ce manuel d'instructions et ses mises à jour sur http://taurus-home.com/

Deutsch

GARANTIE UND TECHNISCHER SERVICE
