C60WHAL - Hotte TAURUS - Notice d'utilisation et mode d'emploi gratuit

Marque	Taurus
Modèle	C60WHAL
Type de produit	Hotte aspirante
Installation	Murale ou sous armoire
Dimensions (L x P x H)	60 x 50 x 15 cm (estimation)
Poids	Environ 8 kg
Alimentation	220-240 V ~ 50 Hz
Puissance moteur	120 W (estimation)
Éclairage	LED
Vitesses	3 vitesses (interrupteurs)
Diamètre conduit	120 mm
Filtres à graisse	Aluminium, lavable
Filtre à charbon	Optionnel, remplacement tous les 3 mois
Distance minimale de sécurité	65-75 cm au-dessus de la cuisson
Mode de fonctionnement	Évacuation extérieure ou recirculation
Entretien	Nettoyer les filtres à graisse mensuellement
Garantie	Conforme à la législation en vigueur
Accessoires fournis	Kit de fixation, clapet anti-retour
Service après-vente	http://taurus-home.com/

FOIRE AUX QUESTIONS - C60WHAL TAURUS

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 à 75 cm selon la notice. Vérifiez aussi les consignes de votre appareil de cuisson.

Comment nettoyer les filtres à graisse de la hotte Taurus C60WHAL ?

Retirez les filtres en aluminium et lavez-les à la main avec de l'eau savonneuse ou au lave-vaisselle. Il est recommandé de les nettoyer une fois par mois.

Dois-je remplacer le filtre à charbon ? Comment ?

Oui, si vous utilisez la hotte en mode recirculation. Remplacez-le tous les 3 mois ou après 120 heures d'utilisation. Suivez les instructions de montage dans la notice.

Comment installer la hotte en mode évacuation extérieure ?

Utilisez un conduit de diamètre 120 mm. Installez le clapet anti-retour et raccordez à une sortie extérieure. Assurez-vous que l'air évacué ne soit pas dirigé vers des conduits d'autres appareils.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que la prise fonctionne. Assurez-vous que le sélecteur de tension correspond à votre réseau. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule LED de la hotte ?

Débranchez la hotte, appuyez sur la LED pour la pousser vers l'intérieur, débranchez le connecteur, puis insérez la nouvelle LED et rebranchez. Utilisez une pièce d'origine spécifique au modèle.

Puis utiliser la hotte sans filtre à charbon ?

Oui, si vous l'utilisez en mode évacuation extérieure. Le filtre à charbon n'est nécessaire qu'en mode recirculation.

Quels accessoires sont fournis avec la hotte ?

La boîte contient : 6 vis de 4x30 mm, 6 chevilles, un clapet anti-retour et une couverture supérieure. Le conduit extensible n'est pas fourni.

Comment régler la vitesse d'extraction ?

Utilisez les interrupteurs (Fig. 2) pour sélectionner l'une des 3 vitesses. Adaptez la vitesse à la quantité de fumée pour économiser l'énergie.

Où trouver le service après-vente et la garantie ?

Consultez le site http://taurus-home.com/ pour trouver un centre agréé. La garantie est conforme à la législation en vigueur.

MODE D'EMPLOI C60WHAL TAURUS

A Interrupteurs
B Clapet anti-retour
C Filtre(s) en aluminium
D Éclairage
E Corps

Installation

Assurez-vous que vous avez retiré tout le matériel d'emballage du produit.

Vérifiez que l'air évacué ne soit pas envoyé dans des conduites utilisées pour évacuer des fumées d'autres appareils alimentés par du gaz ou un autre combustible.

Les règlements particuliers, et qui sont applicables concernant l'évacuation de l'air, devront être pris en compte lors de l'installation de cet appareil.

Respecter les dispositions légales en matière de distances de sécurité par rapport à d'autres éléments tels que les pipelines, les lignes électriques, etc.

La distance minimum entre la surface de support des éléments de cuisson et la partie inférieure de l'appareil est de 65-75 cm (cette distance peut être supérieure si les consignes d'installation des éléments de cuisson l'exigent). Ne couvrir ni obstruer aucune ouverture de l'appareil.

La fiche doit être d'accès facile afin de pouvoir la débrancher en cas d'urgence.

Ne pas ajouter de tronçons de tube d'extraction en plus de ceux qui sont fournis car cela peut entraîner un dysfonctionnement de l'appareil.

Vérifier que vous disposez des éléments nécessaires pour l'installation avant de commencer :

Perceuse à percussion

Mèche de 8 mm

Mèche de 6 mm

Tournevis Philips

Éléments contenus dans la boîte pour l'installation (Fig.1):

1. Vis de 4x30 mm (6 unités)
2. Chevilles (6 unités)
3. Vannes à sens unique et sortie supérieure
4. Couverture supérieure

Montage

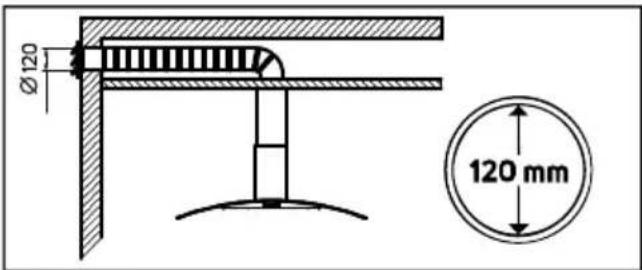

Si vous disposez d'une sortie vers l'extérieur, votre hotte peut être raccordée comme illustré sur l'image ci-dessous avec une conduite d'extraction (d'un diamètre intérieur de 120 mm).

REMARQUE : Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

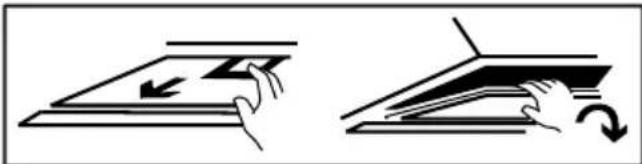

Avant de commencer, vous devez retirer les filtres de graisse comme indiqué ci-après, puis vous devez appuyer sur le blocage et tirer vers le bas :

Cette hotte peut être installée de deux façons :

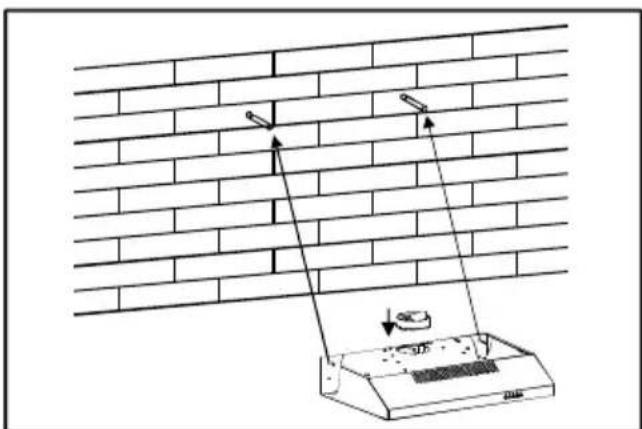

Mode 1 :

Pour une installation murale, percer 2 trous de 8 mm de diamètre à un endroit adapté en fonction de la distance centre-trou à l'arrière de la hotte. Insérer l'écrou dans les trous.

Insérer les vis dans les écrous et serrer. Placer la hotte aspirante sur les vis de serrage.

Fixer la hotte aspirante avec une vis de sécurité. Les deux orifices de sécurité, de 6 mm de diamètre, se trouvent sur le boîtier arrière. Placer la vanne unidirectionnelle dans la hotte.

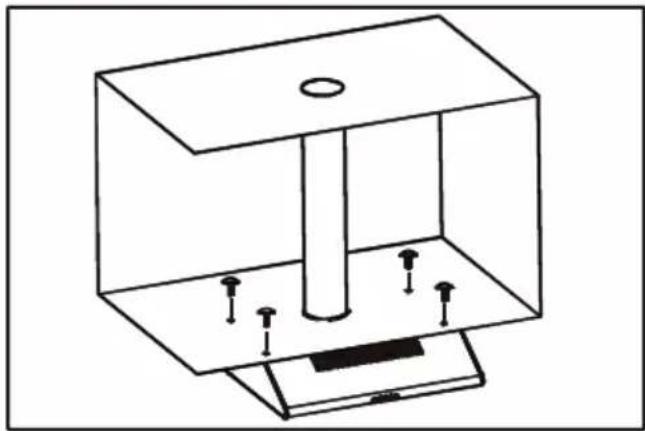

Mode 2 :

Percer 4 trous de 6 mm de diamètre au bas de l'armoire suspendue.

Placer la vanne unidirectionnelle sur la hotte aspirante, puis installer la hotte aspirante au bas de l'armoire suspendue, serrer la hotte en utilisant les 4 vis fournies.

NOTE : Le tuyau extensible est un accessoire en option non fourni. S'assurer de retirer l'intégralité du film de protection avant l'installation.

Il existe deux méthodes de ventilation, verticale et horizontale :

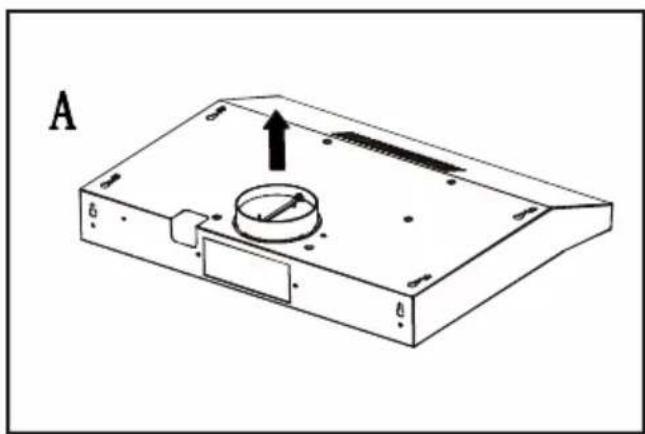

Ventilation verticale :

L'air sera ventilé par le haut de la hotte. Il sera également nécessaire d'installer la vanne unidirectionnelle.

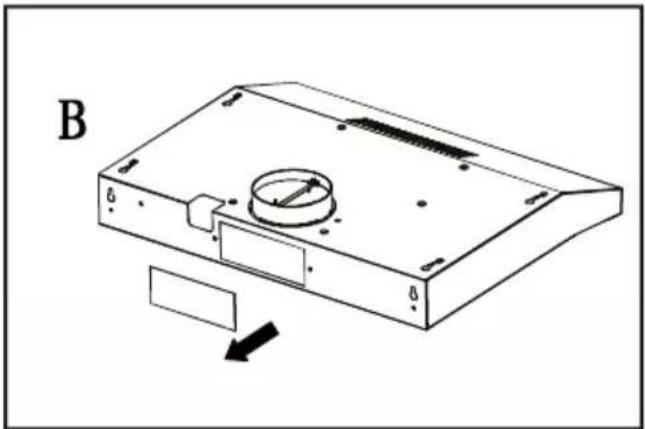

Ventilation horizontale :

Il est possible de placer le couvercle rond sur la sortie supérieure et de retirer le couvercle arrière pour ventiler la partie arrière.

Réglage de la sortie d'air

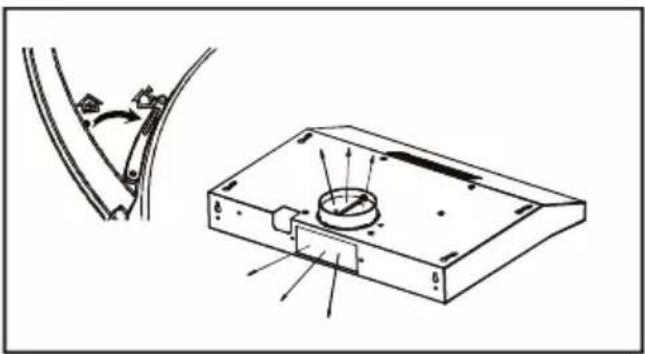

Sortie vers l'extérieur :

Tourner le dispositif de réglage en position extérieure, installer la sortie et allumer la hotte. L'air sortira par la sortie extérieure.

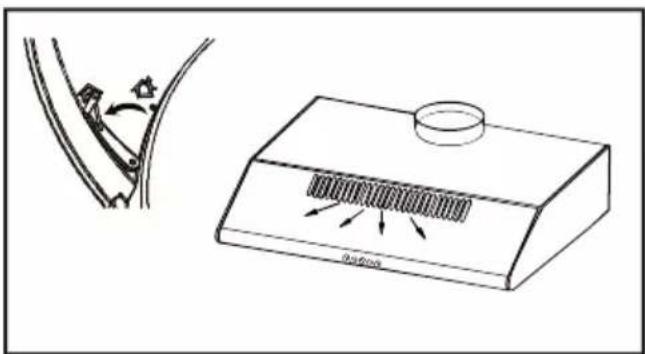

Le mode de recirculation nécessite un filtre à charbon (accessoire non fourni). Tourner le dispositif de réglage en position intérieure et installer le couvercle de sortie. L'air peut être ventilé à partir de la sortie intérieure.

Le filtre à charbon est monté sur la partie inférieure du carter du moteur et doit être remplacé tous les trois mois ou après 120 heures d'utilisation. Il ne doit pas être exposé à la chaleur. Ne pas laver ou recycler.

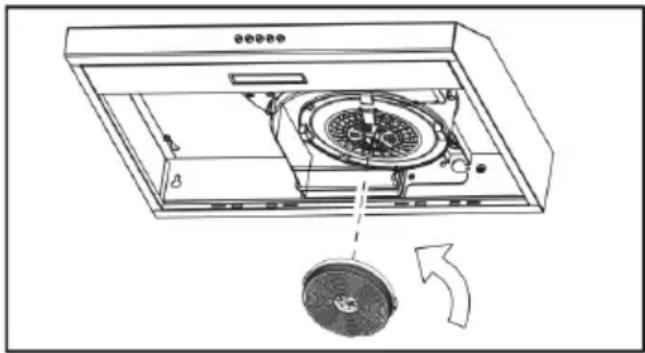

Pour installer le filtre à charbon, suivez les instructions ci-dessous:

Vérifiez que le filtre est bien en place.

REMARQUE : Lorsque le filtre à carbone est raccordé, l'aspiration est réduite.

Mode d'emploi

Consignes préalables:

Enlever le film de protection de l'appareil.

Assurez-vous que vous avez retiré tout le matériel d'emballage du produit.

Assurez-vous que la tension sélectionnée sur le sélecteur de tension soit la même que celle du réseau électrique.

Utilisation :

Brancher l'appareil au secteur.

Mettre l'appareil en marche en actionnant l'un des boutons de sélection de la vitesse (Fig. 2).

Fonction éclairage :

L'appareil dispose de la fonction éclairage qui permet d'éclairer l'espace situé sous l'appareil (Fig. 2).

Après utilisation de l'appareil :

Arrêter l'appareil en actionnant le bouton d'arrêt (Fig. 2).

Conseils pratiques :

Il est recommandé de maintenir les filtres propres car la graisse et la saleté dans les filtres diminuent l'efficacité du moteur et font augmenter sa consommation d'énergie.

Ajuster la vitesse d'extraction en fonction de la quantité de fumée. Si vous utilisez une vitesse élevée avec peu de fumée, la consommation d'énergie est supérieure.

Nettoyage

Débrancher l'appareil du secteur et attendre son refroidissement complet avant de le nettoyer.

Nettoyer l'appareil avec un chiffon humide imprégné de quelques gouttes de détergent et le laisser sécher.

Ne pas utiliser de solvants ni de produits au pH acide ou basique tels que l'eau de Javel, ni de produits abrasifs pour nettoyer l'appareil.

Ne pas laisser pénétrer d'eau ni aucun autre liquide par les ouvertures d'aération afin d'éviter d'endommager les parties intérieures de l'appareil.

Retirer les filtres et les laver avec de l'eau savonneuse ou au lave-vaisselle. Les replacer sur l'appareil. Il est conseillé de les nettoyer une fois par mois.

REMARQUE : Si vous lavez les filtres au lave-vaisselle, ils peuvent changer légèrement de couleur.

Ne pas immerger l'appareil dans l'eau ou dans tout autre liquide, ni le passer sous un robinet.

Si l'appareil n'est pas maintenu dans un bon état de propreté, sa surface peut se dégrader et affecter inexorablement la durée de vie de l'appareil et le rendre dangereux.

Veillez à bien sécher toutes les pièces avant de remonter l'appareil et de le ranger.

Remplacement des ampoules LED

Vous devez acheter la pièce de rechange spécifique à votre modèle.

Pas à suivre:

1. Débranchez le capot du secteur.
2. Appuyez sur la LED pour pousser vers l'intérieur.
3. Débranchez le connecteur.
4. Introduisez la nouvelle LED et appuyez pour la placer à sa place.
5. Rebranchez le connecteur.

Changer les filtres :

Filtre à carbone actif (si disponible). Son remplacement est recommandé au moins une fois par an ou toutes les 48 heures d'utilisation de l'appareil.

Filtre permanent en maille d'aluminium : pas de remplacement.

Accessoires

Vous pourrez vous procurer les consommables auprès des distributeurs et des établissements autorisés (filtres, ampoules, etc.) en fonction du modèle de l'appareil.

Utiliser toujours des accessoires originaux, spécifiquement créés pour votre modèle d'appareil.

Português

Exaustor

C60WHAL

Descrição

Ajust de sortida d'aire

Ce produit est reconnu et protégé par la garantie établie conformément à la législation en vigueur. Pour faire valoir vos droits ou intérêts, vous devrez vous adresser à l'un de nos services d'assistance technique agréés.

Pour savoir lequel est le plus proche, vous pouvez accéder au lien suivant : http://taurus-home.com/

Vous pouvez aussi nous contacter pour toute information.

Vous pouvez télécharger ce manuel d'instructions et ses mises à jour sur http://taurus-home.com/
