MANUAL DE USUARIO C60WHAL TAURUS

A Interruptores
B Válvula de una vía
C Filtro/s de aluminio
D Luces
E Cuerpo

Instalación

Asegurarse de retirar todo material de embalaje del interior del aparato.

Asegurarse de que el aire evacuado, no sea enviado por conductos que se utilicen para evacuar humos de otros aparatos alimentados por gas u otro combustible.

Los reglamentos particulares y que le sean aplicables referentes a la evacuación de aire deberán tenerse en cuenta en la instalación de este aparato.

Respetar las disposiciones legales referentes a distancias de seguridad con otros elementos tales como tuberías, conducciones eléctricas, etc....

La distancia mínima entre la superficie de soporte de los elementos de cocción y la parte inferior del aparato es de 65-75 cm (está distancia puede ser mayor si las instrucciones de instalación de los elementos de cocción así lo exigen).

No cubrir ni obstruir ninguna de las aberturas del aparato.

La clavija debe ser fácilmente accesible para poder desconectarla en caso de emergencia. No añadir nuevos tramos al tubo de extracción suministrado, ya que puede provocar un mal funcionamiento del aparato.

Asegúrese de disponer de los elementos necesarios para la instalación antes de empezar: Taladro percutor Broca de 8 mm Broca de 6 mm Destornillador Philips

Elementos que contiene la caja para la instalación (Fig.1):

1. Tornillos de 4X30 mm (6 uds.)
2. Tacos (6 uds.)
3. Válvulas de una vía y salida superior
4. Tapa superior

Montaje

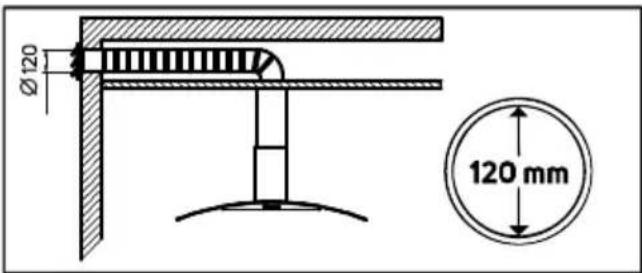

Si tiene una salida al exterior, su campana se puede conectar como se muestra en la imagen de abajo mediante un conducto de extracción (con un diámetro interior de 120 mm).

Ø120 120 mm

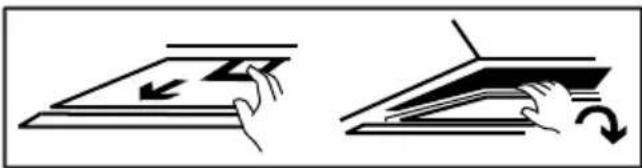

NOTA: Antes de la instalación, apague la unidad y desenchúfela de la toma de corriente. Antes de la instalación, debe quitar los filtros de grasa como se muestra a continuación, debe presionar el bloqueo y tirar hacia abajo:

Hay dos modos de instalación para esta campana extractora:

Modo 1:

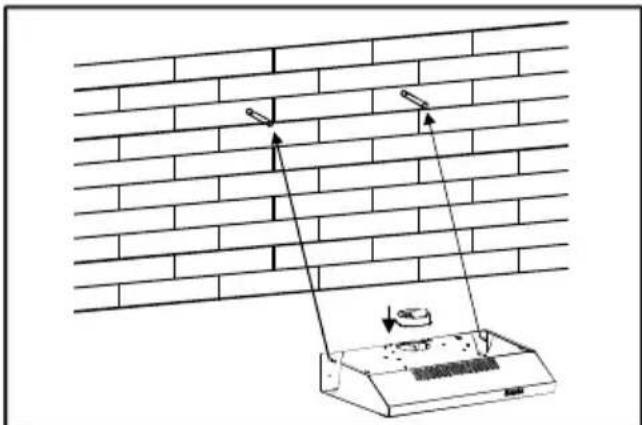

Para instalar en la pared, taladre 2 orificios de 8 mm de diámetro en un lugar adecuado de acuerdo con el centro de la distancia del orificio en la parte posterior de la campana extractora. Inserte la tuerca en los agujeros.

Inserte los tornillos en las tuercas y apriete. Coloque la campana extractora en los tornillos de apriete.

Fije la campana extractora con tornillo de seguridad. Los dos respiraderos de seguridad se colocan en la carcasa posterior, con un diámetro de 6 mm.

Coloque la válvula unidireccional en la campana extractora.

Modo 2:

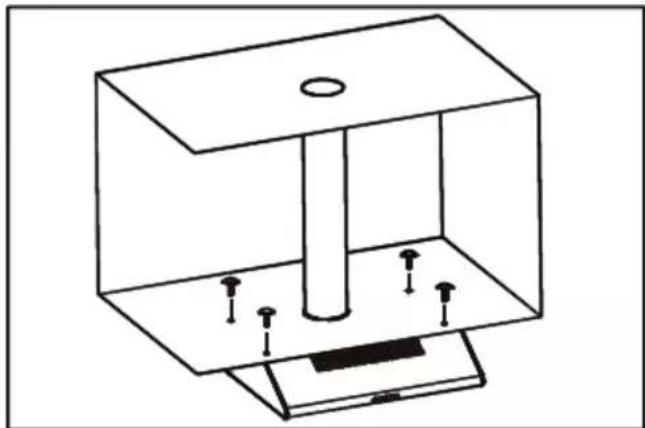

Taladre 4 agujeros de 6 mm de diámetro en la parte inferior del armario colgante.

Coloque la válvula unidireccional en la campana extractora, luego instale la campana extractora en la parte inferior del armario colgante, apriete la campana con los 4 tornillos incluidos.

NOTA: La tubería extensible es un accesorio opcional no suministrado.

Asegúrese de quitar toda la película protectora antes de la instalación.

Hay dos métodos de ventilación, vertical y horizontal:

Ventilación vertical:

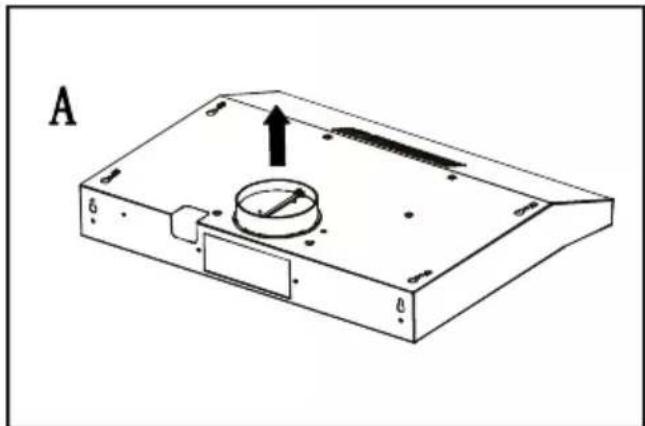

El aire se ventilará desde la parte superior de la campana, también debe instalar la válvula unidireccional.

Ventilación horizontal:

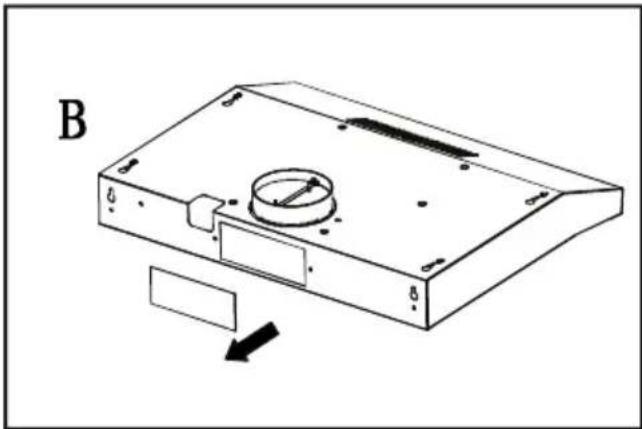

Puede colocar la cubierta redonda en la salida superior y quitar la tapa posterior para ventilar por la parte posterior.

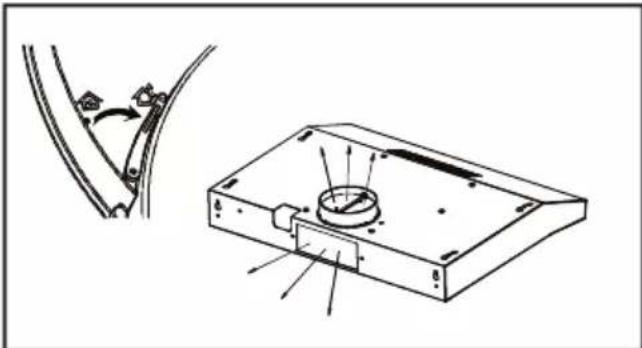

Gire el ajustador a la posición exterior, instale la salida, encienda la campana extractora, luego el aire saldrá por la salida exterior.

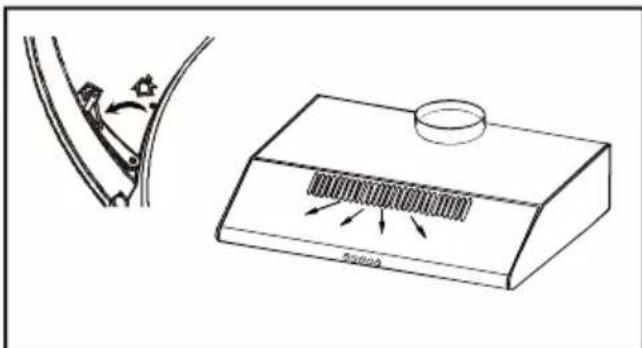

El modo de recirculación necesita el filtro de carbón (accesorio no suministrado). Debe girar el ajustador a la posición interior, instalar la cubierta de salida y luego el aire puede ser ventilado desde la salida interior.

El filtro de carbón está montado en la parte inferior de la carcasa del motor y debe cambiarse una vez cada tres meses o después de 120 horas de uso, no debe exponerse al calor. No se puede lavar ni reciclar.

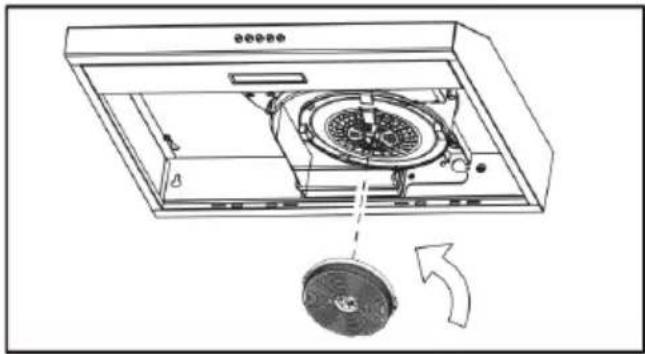

Para instalar el filtro de carbón sigue la instrucción siguiente:

Asegúrese de que el filtro esté bien bloqueado.

NOTA: Cuando el filtro de carbón está conectado, la succión será menor.

Modo de empleo

Notas previas al uso:

Retire el film protector del aparato.

Asegúrese de que ha retirado todo el material de embalaje del producto.

Asegúrese de que la tensión seleccionada en el selector de voltaje, coincide con la tensión de red.

Uso:

Enchufar el aparato a la red eléctrica.

Poner el aparato en marcha, accionando uno de los botones selectores de velocidad (Fig.2).

Función luz:

El aparato dispone de la función luz, que permite iluminar el área de trabajo de debajo el aparato (Fig.2).

Una vez finalizado el uso del aparato:

Parar el aparato, accionando el botón de paro (Fig. 2).

Consejos prácticos:

Se recomienda mantener los filtros limpios, la grasa y la suciedad en los filtros disminuye la eficiencia del motor incrementando su consumo de energía.

Ajustar la velocidad de extracción según la cantidad de humo, trabajar a grandes velocidades con poco humo consume más energía.

Limpieza

Desenchufar el aparato de la red y dejarlo enfriar antes de iniciar cualquier operación de limpieza. Limpiar el aparato con un paño húmedo impregnado con unas gotas de detergente y secarlo después.

No utilizar disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato.

No deje entrar agua u otro líquido por las aberturas de ventilación para evitar daños en las partes operativas interiores del aparato.

Retirar los filtros y lavarlos en agua caliente jabonosa o en el lavavajillas. Volver a colocarlos en posición correcta. Es aconsejable limpiarlos mensualmente.

NOTA: Si limpia los filtros en el lavavajillas pueden cambiar ligeramente de color.

No sumergir el aparato en agua u otro líquido, ni ponerlo bajo el grifo.

Si el aparato no se mantiene en buen estado de limpieza, su superficie puede degradarse y afectar de forma inexorable la duración de la vida del aparato y conducir a una situación peligrosa.

A continuación, seque todas las piezas antes de su montaje y guardado.

Cambio de las bombillas

LED

Debe adquirir el recambio específico para su modelo.

Pasos a seguir:

1. Desconectar la campana de la red eléctrica.

2. Ejercer presión sobre el LED para empujar hacia la parte interior.

3. Desconectar el conector.

4. Introducir el nuevo LED y empujar para colocar en su sitio.

5. Volver a conectar el conector.

Cambio de filtros:

Filtro de carbón activado (si se dispone de él), se recomienda su sustitución al menos una vez al año o cada 48 horas de uso del aparato.

Filtro permanente de malla de aluminio, no precisa sustitución.

Consumibles

En los distribuidores y establecimientos autorizados se podrán adquirir los consumibles (tales como; filtros, bombillas...) para su modelo de aparato.

Usar siempre consumibles originales, diseñados especificamente para su modelo de aparato.

English

Cooker hood C60WHAL

Description

A Switches
B One way valve
C Aluminium filter/s
D Lights
E Body

Installation

1. Parafusos de 4X30 mm (6 unids.)
2. Buchas (6 unids.)
3. Válvulas de sentido único e saída superior
4. Tampa superior

Montagem

Retire a película protetora do aparelho.

Este producto goza del reconocimiento y protección de la garantía legal de conformidad con la legislación vigente. Para hacer valer sus derechos o intereses debe acudir a cualquiera de nuestros servicios de asistencia técnica oficiales.

Podrá encontrar el más cercano accediendo al siguiente enlace web: http://taurus-home.com/

También puede solicitar información relacionada poniéndose en contacto con nosotros por el telé- fono que aparece al final de este manual.

Puede descargar este manual de instrucciones y sus actualizaciones en http://taurus-home.com
