| Marca | Taurus |
| Model | C60WHAL |
| Tipus de producte | Campana extractora |
| Instal·lació | De paret o sota armari |
| Dimensions (L x P x A) | 60 x 50 x 15 cm (estimació) |
| Pes | Aproximadament 8 kg |
| Alimentació | 220-240 V ~ 50 Hz |
| Potència del motor | 120 W (estimació) |
| Il·luminació | LED |
| Velocitats | 3 velocitats (interruptors) |
| Diàmetre del conducte | 120 mm |
| Filtres de greix | Alumini, rentable |
| Filtre de carbó | Opcional, substitució cada 3 mesos |
| Distància mínima de seguretat | 65-75 cm sobre la cuina |
| Mode de funcionament | Evacuació exterior o recirculació |
| Manteniment | Netejar els filtres de greix mensualment |
| Garantia | Conforme a la legislació vigent |
| Accessoris inclosos | Kit de fixació, vàlvula antiretorn |
| Servei postvenda | http://taurus-home.com/ |
Preguntes freqüents - C60WHAL TAURUS
Preguntes dels usuaris sobre C60WHAL TAURUS
0 pregunta sobre aquest aparell. Respon les que coneixes o fes la teva.
Fer una nova pregunta sobre aquest aparell
Descarrega les instruccions per al teu Campana extractora en format PDF gratuïtament! Trobeu el vostre manual C60WHAL - TAURUS i torna a tenir el teu dispositiu electrònic a les mans. En aquesta pàgina es publiquen tots els documents necessaris per a l'ús del teu dispositiu. C60WHAL de la marca TAURUS.
MANUAL D'USUARI C60WHAL TAURUS
Assegurar-se de retirar tot material d'embalatge de l'interior de l'aparell.
Assegurar-se que l'aire evacuat, no sigui enviat per conductes que s'utilitzin per a evacuar fums d'altres aparells alimentats per gas o un altre combustible.
Els reglaments particulars i que li siguin aplicables referents a l'evacuació d'aire hauran de tenir-se en compte en la instal·lació d'aquest aparell.
Respectar les disposicions legals referents a distàncies de seguretat amb altres elements com ara canonades, conduccions elèctriques, etc.... La distància mínima entre la superfície de suport dels elements de cocció i la part inferior de l'aparell és de 65-75 cm (està distància pot ser major si les instruccions d'instal·lació dels elements de cocció així ho exigeixen).
No cobrir ni obstruir cap de les obertures de l'aparell.
La clavilla ha de ser fàcilment accessible per a poder desconnectar-la en cas d'emergència.
No afegir nous trams al tub d'extracció subministrat, ja que pot provocar un mal funcionament de l'aparell.
Asseguri's de disposar dels elements necessaris per a la instal·lació abans de començar:
Trepant percutor
Broca de 8 mm
Broca de 6 mm
Tornavís Philips
Elements que conté la caixa per a la instal·lació (Fig.1):
-
Caragols de 4X30 mm (6 vostès)
-
Tacs (6 vostès)
-
Vàlvules d'una via i sortida superior
-
Tapa superior
Muntatge

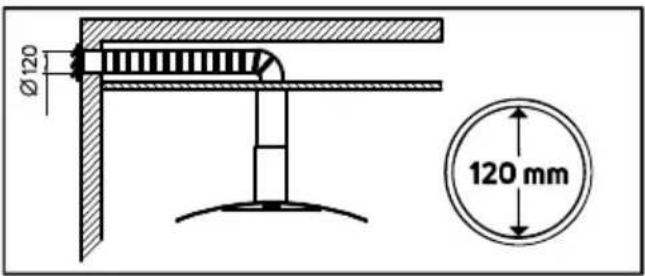

Si té una sortida a l'exterior, la seva campana es pot connectar com es mostra en la imatge de baix mitjançant un conducte d'extracció (amb un diàmetre interior de 120 mm).
NOTA: Abans de la instal·lació, apagui la unitat i desendolli-la de la presa de corrent.

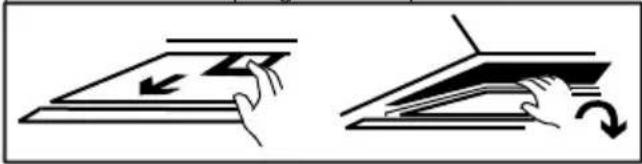

Abans de la instal·lació, ha de llevar els filtres de greix com es mostra a continuació, ha de pressionar el bloqueig i tirar cap avall:
Hi ha dos modes d'instal·lació per a aquesta campana extractora:

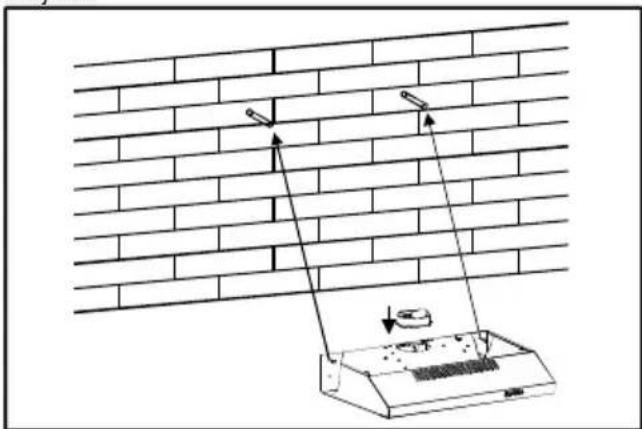

Mode 1:
Per a instal·lar en la paret, trepi 2 orificis de 8 mm de diàmetre en un lloc adequat d'acord amb el centre de la distància de l'orifici en la part posterior de la campana extractora.
Insereixi la rosca en els forats.
Insereixi els caragols en les rosques i estrenyi.
Col·loqui la campana extractora en els caragols d'ajust.
Fixi la campana extractora amb caragol de seguretat. Els dos respiradors de seguretat es col·loquen en la carcassa posterior, amb un diàmetre de 6 mm.
Col·loqui la vàlvula unidireccional en la campana extractora.

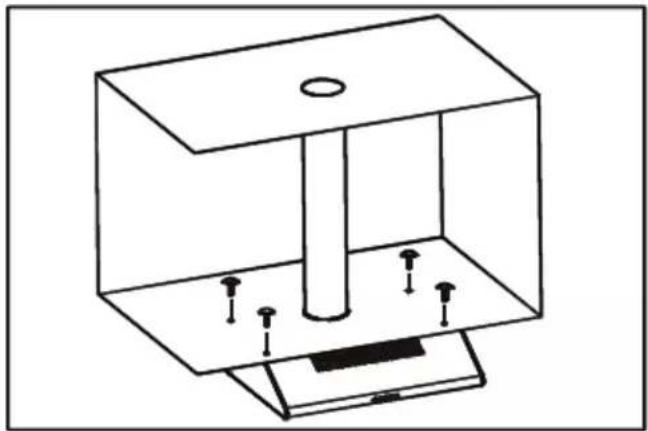

Mode 2:
Trepi 4 forats de 6 mm de diâmetre en la part inferior de l'armari penjant.
Col·loqui la vàlvula unidireccional en la campana extractora, després instal·li la campana extractora en la part inferior de l'armari penjant, estrenyi la campana amb els 4 caragols inclosos.
NOTA: La canonada extensible és un accessori opcional no subministrat.
Asseguri's de llevar tota la pel·lícula protectora abans de la instal·lació.
Hi ha dos mètodes de ventilació, vertical i horitzontal:

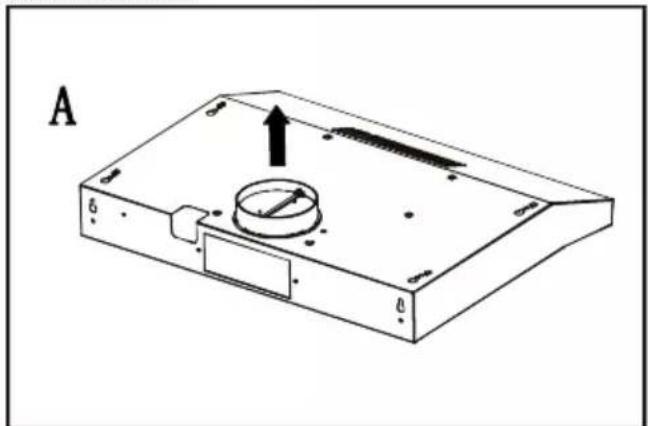

Ventilació vertical:
L'aire es ventilarà des de la part superior de la campana, també ha d'instal·lar la vàlvula unidireccional.

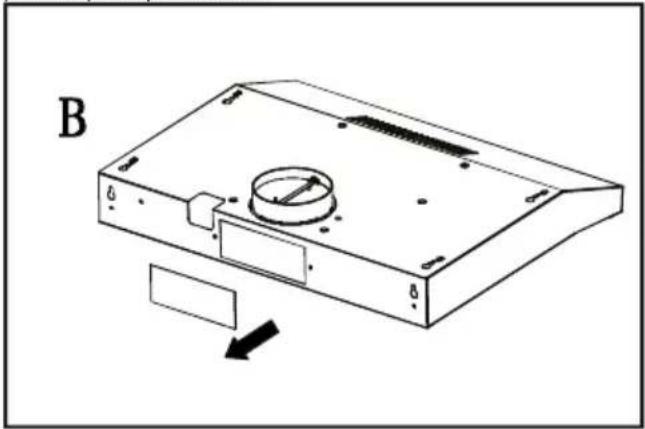

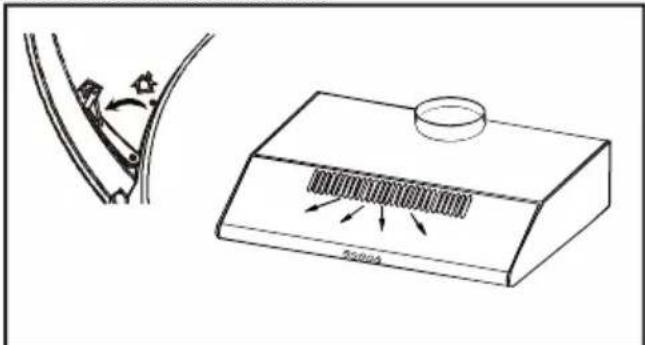

Ventilació horitzontal:
Pot col·locar la coberta rodona en la sortida superior i llevar la tapa posterior per a ventilar per la part posterior.

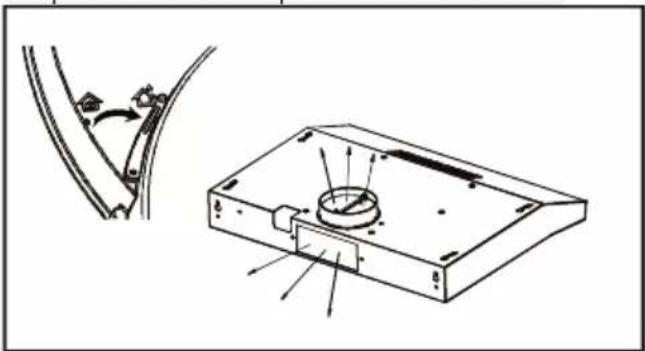

Sortida a l'exterior:
Giri l'ajustador a la posició exterior, instal-li la sortida, encengui la campana extractora, després l'aire sortirà per la sortida exterior.
La manera de recirculació necessita el filtre de carbó (accessori no subministrat). Ha de girar l'ajustador a la posició interior, instal·lar la coberta de sortida i després l'aire pot ser ventilat des de la sortida interior.
El filtre de carbó està muntat en la part inferior de la carcassa del motor i ha de canviar-se una vegada cada tres mesos o després de 120 hores d'ús, no ha d'exposar-se a la calor. No es pot rentar ni reciclar.

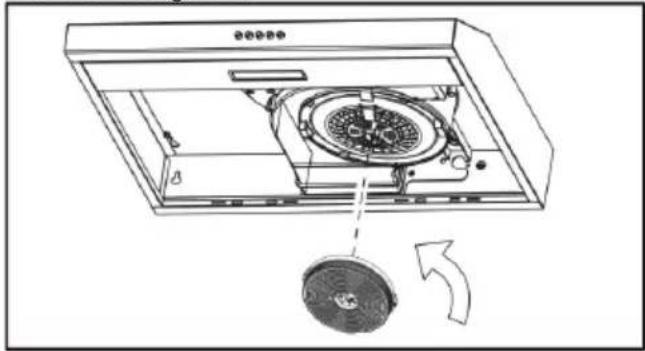

Per a instal·lar el filtre de carbó segueix la instrucció següent:
Asseguri's que el filtre estigui ben bloquejat. NOTA: Quan el filtre de carbó està connectat, la succió serà menor.
Instruccions d'ús
Notes prèvies a l'ús:
Retiri el film protector de l'aparell. Asseguri's que ha retirat tot el material d'embalatge del producte. Asseguri's que la tensió seleccionada en el selector de voltatge, coincideix amb la tensió de xarxa.
Ús:
Endollar l'aparell a la xarxa elèctrica. Posar l'aparell en marxa, accionant un dels botons selectors de velocitat (Fig.2).
Funció llum:
L'aparell disposa de la funció llum, que permet il-luminar l'àrea de treball de sota l'aparell (Fig.2).
Una vegada finalitzat l'ús de l'aparell:
Parar l'aparell, accionant el botó d'atur (Fig. 2).
Consells pràctics:
Es recomana mantenir els filtres nets, el greix i la brutícia en els filtres disminueix l'eficiència del motor incrementant el seu consum d'energia. Ajustar la velocitat d'extracció segons la quantitat de fum, treballar a grans velocitats amb poc fum consumeix més energia.
Neteja
Desendollar l'aparell de la xarxa i deixar-lo refredar abans d'iniciar qualsevol operació de neteja. Netejar l'aparell amb un drap humit impregnat amb unes gotes de detergent i assecar-lo
després.
No utilitzar dissolvents, ni productes amb un factor pH àcid o bàsic com el lleixiu, ni productes abrasius, per a la neteja de l'aparell.
No deixi entrar aigua o un altre líquid per les obertures de ventilació per a evitar danys en les parts operatives interiors de l'aparell.
Retirar els filtres i rentar-los en aigua calenta sabonosa o en el rentavaixella. Tornar a col·locar-los en posició correcta. És aconsellable netejar-los mensualment.
NOTA: Si neta els filtres en el rentavaixella poden canviar lleugerament de color. No submergir l'aparell en aigua o un altre líquid, ni posar-lo sota l'aixeta.
Si l'aparell no es manté en bon estat de neteja, la seva superfície pot degradar-se i afectar de manera inexorable la durada de la vida de l'aparell i conduir a una situació perillosa.
A continuació, assequi totes les peces abans del seu muntatge i guardat.
Canvi de les bombetes LED
Ha d'adquirir el recanvi específic per al seu model.
Passos a seguir:
- Desconnectar la campana de la xarxa elèctrica.
- Exercir pressió sobre el LED per a empènyer cap a la part interior.
- Desconnectar el connector.
- Introduir el nou LED i empènyer per a col·locar en el seu lloc.
- Tornar a connectar el connector.
Canvi de filtres:
Filtre de carbó activat (si es disposa d'ell), es recomana la seva substitució almenys una vegada a l'any o cada 48 hores d'ús de l'aparell. Filtre permanent de malla d'alumini, no requereix substitució.
Consumibles
En els distribuïdors i establiments autoritzats es podran adquirir els consumibles (com ara; filtres, bombetes...) per al seu model d'aparell. Usar sempre consumibles originals, dissenyats específicament per al seu model d'aparell.
Български
Aquest producte gaudeix del reconeixement i protecció de la garantia legal de conformitat amb la legislació vigent. Per fer valer els seus drets o interessos ha d'acudir a qualsevol dels nostres serveis d'assistència tècnica oficiais.
Podrà trobar el més proper accedint al següent enllaç web: http://taurus-home.com/
També pot demanar informació relacionada posant-se en contacte amb nosaltres al telèfon que apareix al final d'aquest manual.
Podeu descarregar aquest manual d'instruccions i les seves actualitzacions a http://taurus-home. com
