РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ C60WHAL TAURUS

А Прекъсвачи
В Еднопосочна клапа
С Алуминиеви филтри
D Светлини
E Корпус

Инсталиране

Уверете се, че сте извадили всички опаковки от вътрешността на уреда.

Уверете се, че всмукания въздух не се преккарва през канали, използвани за отвеждане на въздуха от други уреди, захранвани с газ или други запалително вещество.

При поставянето на уреда следва да се изпълняват специфичните нормативи за отвеждане на въздуха, които са приложими за уреда.

Спазете законно установените разпоредби за безопасно разстояние от други съоръжения като тръби, електрически проводници и др. Минималното разстояние между носещата повърхност на готварските уреди и долната част на абсорбатора е 65-75 см. Това разстояние може да се увеличи, в случай, че така се изисква от уредите за готвене. Не покривайте и не запушвайте отворите на уреда.

Щепсельт следва да е леснодостъпен, за да може при извънредно положение да бъде изваден.

Моля, не добавяйте нови отсеци към доставената тръба за абсорбiranе, тъй като може да предизвикате неизправна работа на уреда.

Преди да започнете, уверете се, че разполагате с необходимите елементи за поставянето на уреда.

Ударна бормашина

Свредло 8 mm

Свредло 6 mm

Отвертка "Филипс"

Съдържание на инсталаторната кутия (Fig.1):

1. Винтове 4X30 mm (6 броя)
   2.Дюбели(6 броя)
2. Едностранни клапани и горен изход
3. Горния капак

Монтаж

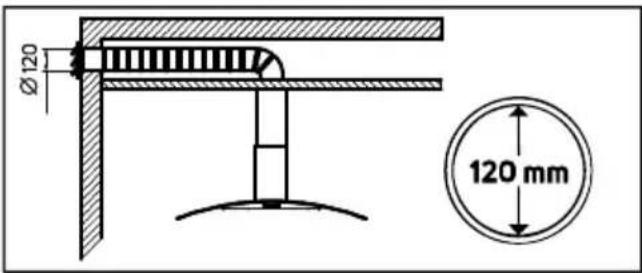

В случай, че е налице изход навън, абсорбаторът може да бъде свързан според както е указано на долното изображение посредством екстракторна тръба с вътрешен диаметър 120 mm.

Ø120 120 mm

БЕЛЕЖКА: Преди инсталирането на уреда, изключете го и извадете щепсела му от контакта.

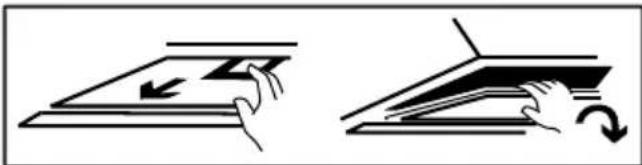

Преди да го инсталирате, извадете филтрите за мазнина, според указаното по-долу. За целта следва да натиснете блокировката и да дръпнете надолу.

Има два начина за инстариране на този камбанообразен абсорбатор:

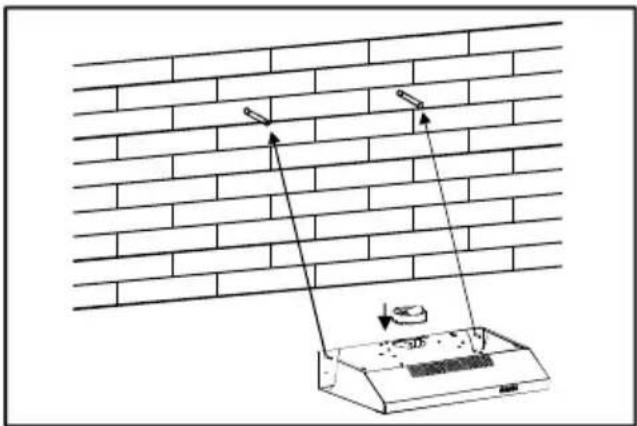

Начин 1:

За поставяне на стената, пробийте на подходящо място два отвора с диаметър 8 mm - в съответствие със средата на разстоянието от отвора в задната част на абсорбатора.

Вкарайте винтовете в гайките и ги затегнете. Поставете абсорбатора в пристягащите винтове.

Закрепете абсорбатора със обезопасителен винт. Двата обезопасителни отдушника се поставят в задната обвивка, с диаметър 6 mm.

Поставете еднопосочната клапа в абсорбатора.

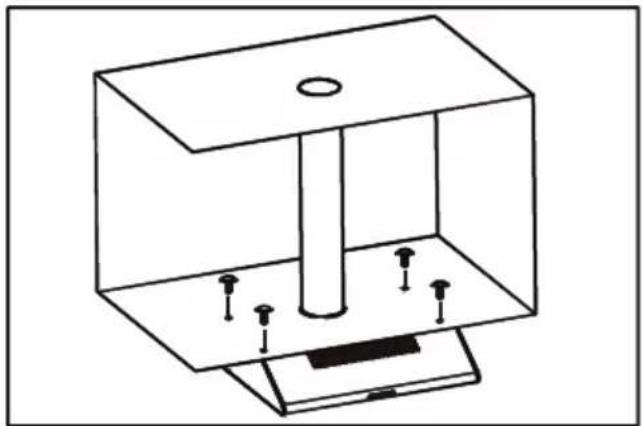

Начин 2:

Пробийте 4 отвора с диаметър 6 mm в долната част на висящия шкаф.

Поставете еднопосочната клапа в абсорбатора, след което го инсталирайте в долната част на висящия шкаф. Затегнете камбаната (качулката) с предоставените четири винта.

БЕЛЕЖКА: Разтегателните тръби са опционални. Те не се предоставя с абсорбатора.

Моля, преди употреба да се уверите, че изцяло сте отстранили защитното прозрачно фолио.

Има два начина за вентилация – отвесен и водоравен:

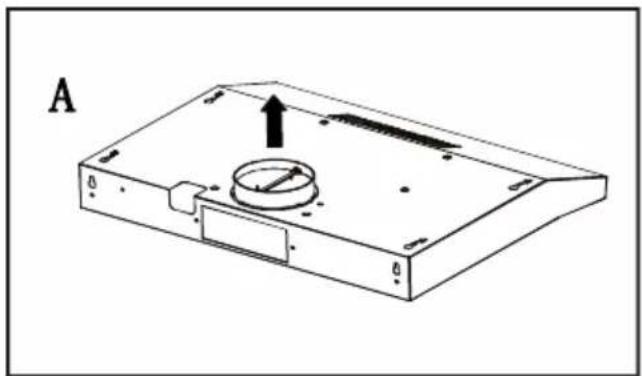

Отвесен:

Въздухът излиза от горната част на качулката (камбаната). Също така, следва да поставите еднопосочната клапа.

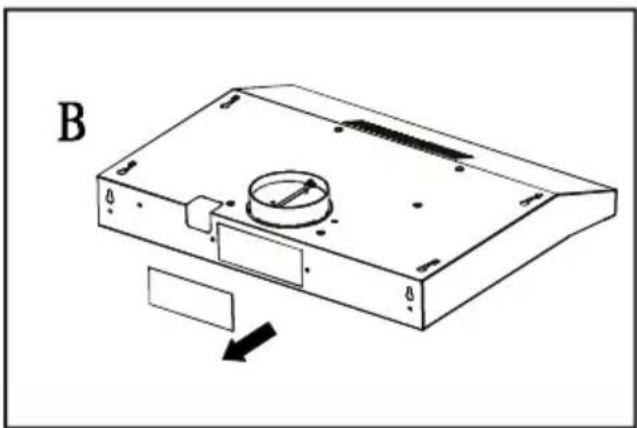

Водоравна вентилация:

Можете да поставите кръглия капак на горния изход, след което да извадите задния капак, за да вентилирате откъм задната част.

Нагласяне изхода за въздух

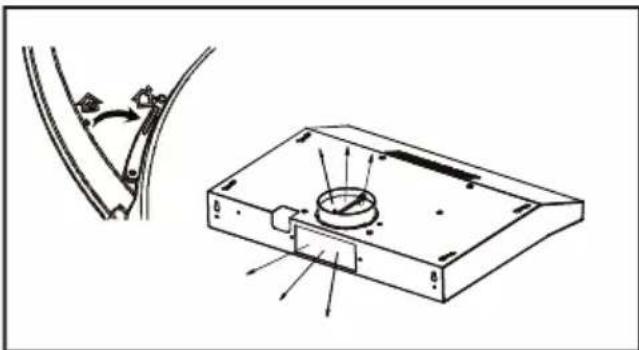

Изход навън:

Завъртете калибратора в положение „навън“, поставете изхода, включете абсорбатора. Въздухът ще излезе откъм външния изход.

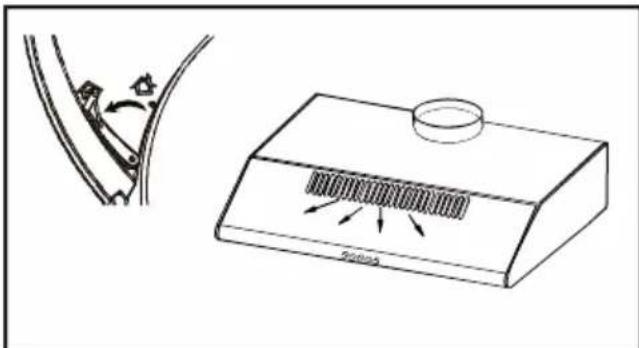

За режим „рециркулация“ е необходим карбонов филтър (не се доставя с покупката). Следва да завъртите калибратора в положение „вътрешно“, да поставите капака на изхода. Въздухът ще се вентилира през вътрешния изход.

Карбоновият филтър е поставен в долната част на корпуса на мотора. Същият следва да

се подменя веднъж на три месеца или след 120-часова употреба. Филтърът следва да не се излага на топлина, не може да се изпира или рециклира.

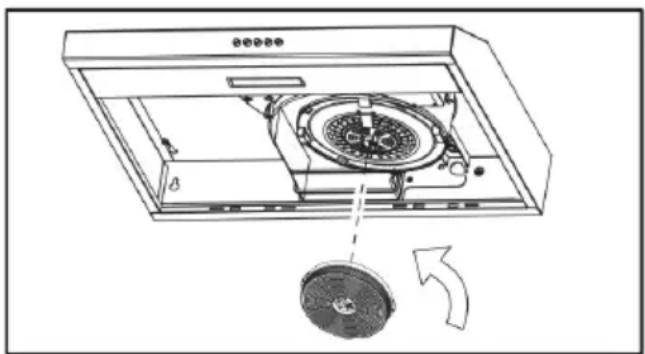

За да инсталирате въглеродния филтър, следвайте инструкциите по-долу:

Уверете се, че филтърът е добре блокиран.

БЕЛЕЖКА: При включен карбонов филтър всмукването е по-слабо.

Начин на употреба

Забележки преди употреба:

Отстранете защитния филм от уреда. Уверете се, че сте отстранили цялата опаковка от уреда.

Уверете се, че избраното на селектора на напрежение напрежение съвпада у, отговаря на вида ел.напрежение на мрежата.

Употреба:

Включете уреда в електрическата мрежа. Включете уреда, като задействате единия от бутоните селектори на скоростите (Fig.2).

Функция "светлина"

Уредът разполага с функция "Светлина", позволяваща да се освети работното място на уреда (Fig. 2)

След приключване на работата с уреда:

Спрете уреда, натискайки бутона за спиране (Fig. 2).

Практически съвети:

Препоръчва се филтрите да се почистват. Мазнините и нечистотиите по филтрите намаляват ефективността на мотора, като увеличават същевременно разхода на електричество.

Нагласете скоростта на абсорбiranе според количеството отделен дим. Избягвайте да работите на големи скорости при наличие на малко дим, тъй като това консумира повече електроенергия.

Почистване

Изключете уреда от захранващата мрежа и го оставете да се изстине, преди да започнете да го почиствате.

Почистете уреда с влажна кърпа, напоена с няколко капки миещ препарат, след което го подсушете.

За почистването на уреда не използвайте разтворители и препарати с киселинен или основен pH фактор, като белина и абразивни продукти.

Не допускайте проникването на вода през вентилационните отвори; в противен случай може да предизвикате повреда на работните части във вътрешността на уреда.

Отстранете филтрите и ги измийте с топла сапунена вода, или в съдомиялната машина. Поставете ги отново в правилно положение.

Препоръчва се да бъдат почиствани помесечно.

БЕЛЕЖКА: Ако почиствате филтрите в съдомиялната машина, същите могат леко да променят цвета си.

Не потапяйте уреда във вода или друга течност, и не го поставяйте под течаща вода. Ако не поддържате уреда чист, повърхността му може да се повреди и това да съкрати безвъзвратно експлоатационния му живот, а също и да стане причина за рискова ситуация.

След това, подсушете добре всички части, поставете ги обратно и съхранете уреда.

Смяна на крышките

LED

Трябва да закупите конкретната резервна част за вашия модел.

Следващи стъпки:

1. Изключете капака от електрическата мрежа.
2. Натиснете светодиода, за да се придвижи навътре.
3. Изключете конектора.
4. Въведете новия светодиод и натиснете, за да го поставите на мястото си.
5. Свържете отново конектора.

Подмяна на филтри:

Филтър от активен въглен (ако разполагате с такъв). Препоръчва се да се подменя поне веднъж в годината, или на всеки 48 часа употреба на уреда.

Постоянен филтър с алуминиева мрежа. Не се нуждае от подмяна.

Консумативи

В оторизинаните дистрибутори и магазини можете да се снабдите с консумативи, като например филтри, крушки и т.н., за модела уред, който имате.

Използвайте винаги оригинални консумативи, специално предназначени за Вашия модел уред.

Español

GARANTÍA Y ASISTENCIA TÉCNICA

Настоящият продукт има законна гаранция, в съответствие с действащото законодателство. За да упражните правата си на потребител следва да се насочите към някой от нашите оторизирани сервиси.

Най-близкия до Вас сервис можете да откриете на следния линк: http://taurus-home.com/

Също така, можете да потърсите информация, свързвайки се с нас (вижте на последната страница на наръчника).

Наръчника с указания и неговите осъвременявания можете да свалите на следния http://taurus-home.com/
