MANUAL DE UTILIZADOR Mirage Quattro ResMed

Fiched'illustrations/Fogliodelleillustrazioni/Hojadefiguras/Folheto de ilustrações / Illustratieblad

Nota: para obter instruções completas, leia a secção de texto acompanhando com as ilustrações neste folhço.

Obrigado por ter escolhido a Máscara Facial Mirage Quattro da ResMed.

A Mirage Quattro é uma máscara facial que cobre o nariz e a boca. Isto significa que pode receber uma terapia eficaz mesmo que respire pela boca.

A máscara dispõe de respiradouros e de uma válvula incorporada de forma que possa continuar a respirar ar fresco se o fluxo de ar que entra na sua máscara sofrer qualquer impedimento.

Fim a que se destina

A Mirage Quattro canaliza um fluxo de ar de forma não invasiva para um paciente a partir de um dispositivo de pressão positiva das vias respiratórias tal como um sistema de pressão contínua e positiva das vias respiratórias (CPAP) ou um sistema de dois níveis.

A Mirage Quattro destina-se a ser utilizada por pacientes adultos (>30 kg) a quem tenha sido prescrita pressão positiva das vias respiratórias.

A Mirage Quattro destina-se a ser utilizada repetidamente por um único paciente em casa ou repetidamente por vários pacientes num hospital/clínica.

- A Mirage Quattro deve ser usada sob supervisão qualificada com pacientes que não sejam capazes de remover a máscara por si próprios. A máscara pode não ser adequada para pacientes com condições que predispõem a aspiração.

- O conjunto de cotovelo e válvula destina-se a ser utilizado com a Mirage Quattro e dispõe de funções de segurança específicas. A máscara não deve ser colocada se a válvula estiver danificada porque não poderá cumprir a sua função de segurança. A válvula deve ser substituída se estiver danificada, deformada ou rompida.

• Os respiradouros devem manter-se desimpedidos.
• Tome todas as precauções ao usar oxigénio suplementar.
• O fluxo de oxigénio deve ser desligado quando o gerador de fluxo não estiver a funcionar, para que não se acumule oxigénio não utilizado no gerador de fluxo e não se crie um risco de incêndio.
• Para um caudal fixo do fluxo de oxigénio suplementar, a concentração de oxigénio inalado pode variar, consoante os ajustes de pressão, o padrão de respiração do paciente, a máscara, o ponto de aplicação e o regime de fuga.
• As especificações técnicas da máscara e do gerador de fluxo são dadas ao seu médico para verificar se são compatíveis. Se for utilizada fora da especificação ou com dispositivos incompatíveis, a vedação e conforto da máscara podem não ser eficazes, pode não se obter uma terapia óptima, e o funcionamento do gerador de fluxo pode ser afectado por fugas ou variações na taxa de fugas.
• Deixe de usar a Mirage Quattro se obtiver QUALQUER reacção adversa a qualquer parte da máscara, e consulte o seu médico ou especialista em perturbações do sono.
• Consulte o manual do seu gerador de fluxo para obter pormenores relativos a parâmetros e informações de funcionamento.
• A utilização de uma máscara pode causar sensibilidade ao nível dos dentes, das gengivas ou da maxila ou agravar um problema dentário existente. Em caso de sintomas, deve consultar o seu médico ou dentista.

Utilização da máscara

Seleccione 'Mir Facial' ou 'Facial' como opção da máscara ao utilizar a Mirage Quattro com geradores de fluxo ResMed que dispõem de opções de configuração da máscara.

Ajuste da máscara

Os diagramas na secção A do folheto de ilustrações mostram como é que as partes da máscara se ajustam em conjunto.

Os diagramas na secção B mostram a sequência para obter o melhor ajuste e conforto na utilização da máscara. Siga estas instruções cuidadosamente.

1 Rode o botão do suporte da testa para a posição 24, na qual o suporte da testa fica completamente alongado (Fig. B-1).
2 Segure a máscara firmemente na sua face (Fig. B-2) e puxe o arnês sobre a sua cabeça.
3 Fazendo passar as correias inferiores por baixo das orelhas, prenda o arnês à parte inferior da armação da máscara (Fig. B-3).

4 Desaperte o Velcro ^® , puxe as correias superiores do arnês uniformemente até ficarem confortáveis e firmes, e volte a prender o Velcro (Fig. B-4).
5 Repita o passo 4 com as correias inferiores do arnês (Fig. B-5).
6 Teste o funcionamento da válvula vedando a peça giratória com a mão e garantindo que ainda consegue respirar livremente.
7 Ligue a tubagem principal de ar à peça giratória (Fig. B-6). Seguidamente, ligue ao gerador de fluxo a extremidade livre da tubagem de ar e ligue o gerador.
8 Deite-se em posição de dormir. Rode o botão do suporte de testa (Fig. B-7) até sentir que a máscara se encontra uniformemente posicionada na sua face. A máscara deve estar confortável, com uma vedação satisfatória. Aperte suavemente as correias inferiores do arnês se necessário.
9 A máscara ajustada encontra-se na Fig. B-8.

Optimização da vedação e conforto da máscara

Para que a terapia recebida seja eficaz é importante dispor da melhor vedação possível entre a máscara e a face. Se sentir que há fugas, certifique-se de que seguiu as instruções de ajuste cuidadosamente. Efectue uma verificação rápida após ajustar a máscara:

• A almofada da máscara apresenta dobras? As dobras podem permitir que o ar se escape da máscara.
• Limpou recentemente a almofada da máscara? As gorduras na almofada podem afectar a vedação.
• As correias do arnês estão demasiado apertadas? Procure não mexer nas correias superiores do arnês depois de terem sido apertadas pelo seu médico.
• O botão pode necessitar de um ligeiro ajuste. Registe o parâmetro do botão quando estiver confortável.
• A máscara parece-lhe demasiado próxima dos olhos? Pode necessitar de uma máscara mais pequena.

Se não conseguir resolver nenhum problema, procure na secção Detecção e Resolução de Problemas, ou fale com o seu médico. Pode necessitar de outro tamanho de máscara.

Remoção da máscara

Para remover a Mirage Quattro, desconecte um dos clipes inferiores do arnês e puxe a máscara e o arnês para cima retirando-os da cabeça.

Desmontagem da máscara

Ver a secção C no folheto de ilustrações.

1 Remova a tubagem de ar.
2 Desaperte os clipes inferiores do arnês (Fig. C-1) e desprenda as correias superiores do arnês (Fig. C-2). Não é necessário remover os clipes do arnês.
3 Retire o conjunto do cotovelo da armação da máscara (Fig. C-3). É mais fácil rodar a parte inferior do cotovelo retirando-o da armação da máscara em vez de puxar o cotovelo para fora.
4 Retire o clipe da válvula do cotovelo (Fig. C-4).
5 Remova a válvula do clipe da válvula (Fig. C-5). Não puxe pela membrana para retirar a válvula.
6 Separe a peça giratória do cotovelo (Fig. C-6).
7 Registe a posição no botão para a próxima utilização da máscara.
8 Desaparafuse completamente o botão e retire-o e, de seguida, puxe o suporte da testa retirando-o da armação da máscara (Fig. C-7).
9 Retire do suporte da testa as respectivas almofadas (Fig. C-8).
10 Aperte e empurre os separadores superiores no clipe da almofada retirando-os da armação da máscara. Retire-os da máscara rodando-os e puxe-os suavemente para fora (Fig. C-9).
11 Separe a almofada do clipe da almofada (Fig. C-10).
12 Remova da armação da máscara a tampa das portas (Fig. C-11).

Limpeza da máscara em casa

Notas:

- A máscara e o arnês só podem ser limpos lavando-os à mão.

- O arnês pode ser lavado sem que os clipes do arnês tenham de ser removidos.

AVISO

• Não recorra a soluções à base de aromáticos ou óleos perfumados (p. ex., óleos essenciais ou de eucalipto), lixívia, álcool ou produtos com odores fortes (p. ex., limão) para limpar qualquer um dos componentes da máscara. Pode ocorrer inalação de vapores residuais destas soluções se não houve um bom enxaguamento. Elas podem também danificar a máscara provocando fissuras.
• Não passe o arnês a ferro porque o material é sensível ao calor e ficará danificado.

Diariamente/Após cada utilização

Para optimizar a vedação da máscara, os óleos faciais devem ser removidos da almofada bucal antes da utilização.

Lave a máscara à mão esfregando-a suavemente em água morna (30°C) e usando sabão suave ou detergente lava-louça diluído.

Não rode a válvula durante a limpeza porque pode danificar ou romper a membrana ou articulação da válvula. Manuseie a válvula com cuidado.

Se o respiradouro necessitar de limpeza use uma escova de cerdas macia.

Enxague bem todos os componentes com água potável e deixe-os secar afastados da luz directa do sol. Não embeba a máscara.

Semanalmente

Lave o arnês à mão esfregando-o suavemente em água morna (30°C) e usando sabão suave ou detergente lava-louça diluído. Enxagúe bem e deixe-o secar fora da luz directa do sol.

A Mirage Quattro deve ser desinfectada ou esterilizada quando for utilizada por vários pacientes. Todos os componentes, com a excepção do arnês, são validados para 20 ciclos de desinfecção ou esterilização usando um dos seguintes procedimentos:

- Desinfecção térmica com uma combinação máxima de temperatura/tempo de 93°C durante 10 minutos

- Desinfecção química (p. ex., Cidex™ OPA ou Cidex Plus™)

- O Sistema de Esterilização STERRAD™ (p. ex., 100S ou NX).

O arnês deve ser bem lavado quando usado em vários pacientes, tal como é descrito na secção de “Limpeza da máscara em casa”.

Podem ser obtidas instruções detalhadas de desinfecção e esterilização no site da ResMed, www.resmed.com/masks/sterilization, devendo estas serem consultadas antes da máscara ser utilizada em vários pacientes.

Montagem da máscara

Ver a Secção D no folheto de ilustrações.

Antes de proceder à nova montagem da máscara, verifique se todos os componentes estão limpos e secos. Verifique se a válvula não está danificada, deformada ou rompida, e se nenhum dos outros componentes está partido ou fissurado. Substitua os componentes danificados.

O PVC flexível contém elementos que podem prejudicar os materiais da máscara. Se os tubos de PVC flexível forem usados constantemente, a porta

de conexão deve ser inspeccionada regularmente devido à possibilidade de quebras. Substitua quaisquer componentes que se encontrem danificados.

Montagem do cotovelo

1 Coloque a válvula no respectivo clipe (Fig. D-1).
2 Empurre o clipe da válvula para o cotovelo (Fig. D-2). Certifique-se de que ambos os lados estão no seu lugar depois de ouvir um clique (Fig. D-3).
3 Coloque a peça giratória na extremidade do cotovelo (Fig. D-4).
4 Coloque o cotovelo montado (Fig. D-5) na armação da máscara.

Montagem da máscara

1 Coloque o clipe da almofada na extremidade com sulco da almofada da máscara. Comece por ajustar a secção superior, continuando em seguida a empurrar o clipe para a almofada (Fig. D-6). Certifique-se de que a almofada não fica torcida ou deformada à volta do clipe.
2 Alinhe o clipe da almofada com a armação da máscara. Pressione o clipe da almofada contra a armação da máscara, assegurando que os três clipes produzem um clique indicativo de que estão bem colocados (Fig. D-7).
3 Pressione as almofadas da testa firmemente contra o suporte da testa (Fig. D-8).
4 Coloque o suporte da testa na armação da máscara e aparafuse o botão no encaixe rodando no sentido dos ponteiros do relógio (Fig. D-9). Rode o botão até produzir um clique (Fig. D-10). Assegure-se de que o botão está bem colocado contra a armação.
5 Coloque a tampa das portas (Fig. D-11).
6 Coloque novamente a parte superior do arnês introduzindo-a através da presilha (Fig. D-12).
7 Rode o botão até atingir a posição que lhe proporciona conforto e vedação (Fig. D-13).

Armazenamento

Assegure-se de que a máscara está bem limpa e seca antes de a guardar por qualquer período de tempo. Guarde a máscara num local frio e seco, ao abrigo da luz do sol.

Eliminação

A Mirage Quattro não contém qualquer substância perigosa e pode ser eliminada com o lixo doméstico.

Detecção e resolução de problemas

Problema Causa possível Solução possível

A máscara não veda adequadamente ou é desconfortável	A almofada da máscara pode estar suja.	Limpe a almofada segundo as instruções em “Limpeza da máscara em casa”.
	A máscara pode ter sido ajustada incorrectamente ou estar mal ajustada.	Siga cuidadosamente as instruções em “Ajuste da máscara”. Verifique se o arnês e o botão não estão demasiado apertados. Alargue o botão para aplicar mais força no queixo. Aperte o botão para aumentar a força na cana do nariz.
	A almofada da máscara está atravessada no clipe da almofada.	Verifique a colocação da almofada e corrija.
	A almofada da máscara está mal alinhada ou dobrada na face.	Assegure-se de que a almofada está bem alinhada e que não possui dobras: retire o clipe do arnês, verifique a almofada e volte a colocar a máscara na face.
	A máscara é do tamanho errado.	Fale com o seu médico.
A máscara é demasiado ruidosa Os respiradouros estão total ou parcialmente bloqueados.		Limpe os respiradouros segundo as instruções em “Limpeza da máscara em casa”.
		A válvula está mal montada. Monte a válvula novamente.
		A almofada não está completamente presa.	Verifique a colocação da almofada.
		A máscara está montada incorrectamente.	Monte a máscara novamente.
		A válvula está rompida ou deformada e não veda.	Substitua a válvula.
Botão colocado na armação da máscara antes do suporte da testa	Má montagem. Empurre a base do botão contra uma superfície dura até que o botão saia da armação.

Especificações técnicas

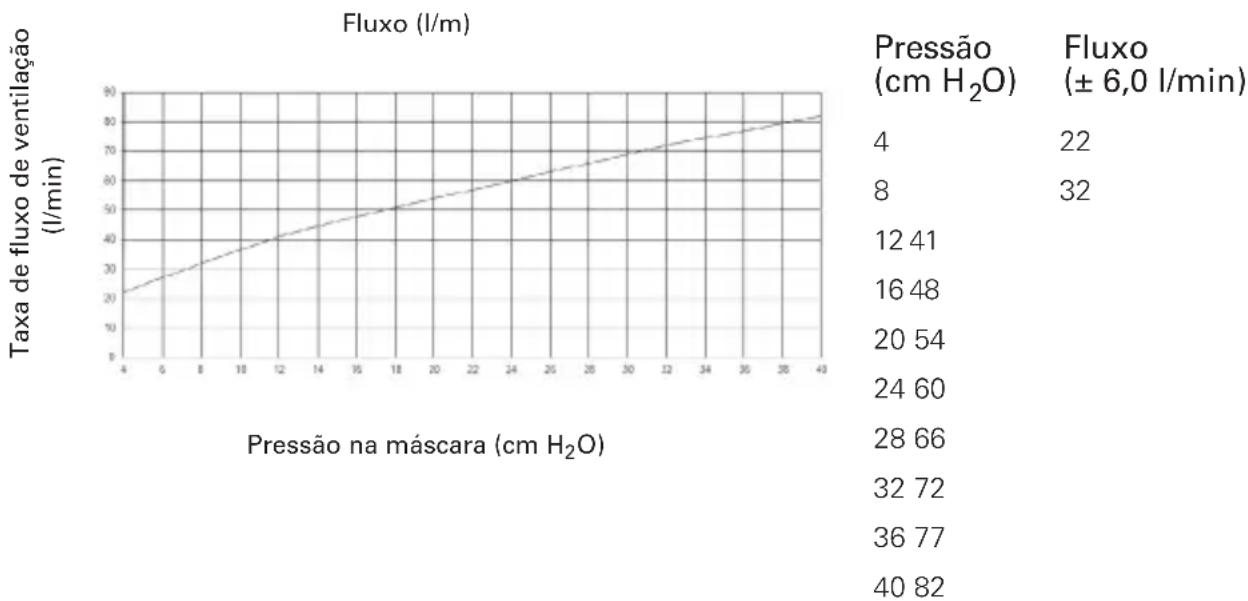

Nota: a máscara não contém materiais em látex, PVC ou DEHP. Curva de Pressão/Fluxo

Nota: em resultado de variações ocorridas no fabrico, o caudal do respiradouro pode variar.

Informação acerca do espaço morto

Espaço morto: é o volume vazio da máscara até à peça giratória.

O espaço morto da máscara varia consoante o tamanho da almofada. É de 242 ml para o tamanho grande.

Normas

Marca CE em conformidade com a Directiva CE 93/42/CEE, classe IIa. ISO 14971, ISO 13485, ISO 10993-1 e ISO 17510-2.

Pressão de terapia

4 a 40 cm H _2 O

Resistência inspiratória e expiratória

com Válvula Anti-Asfixia (AAV) aberta para a atmosfera.

Inspiração a 50 l/min 0,8 cm H₂O

Expiração a 50 l/min 0,8 cm H₂O

Resistência

Medição da queda de pressão (nominal)

a 50 l/min: 0,5 cm H₂O

a 100 l/min: 1,6 cm H₂O

Som

A potência sonora medida em A da máscara corresponde a 28 dBA.

Condições ambientais

Temperatura de funcionamento: +5°C a +40°C

Humidade de funcionamento: 10% a 95% de humidade relativa sem condensação

Armazenamento e transporte: -20°C a +60°C

Humidade de armazenamento e transporte: 10% a 95% de humidade relativa sem condensação

Tamanhos de máscaras

(Máscara totalmente montada com conjunto do cotovelo – sem arnês)

tamanho altura (mm) largura (mm) profundidade (mm)

extra pequena 176 109 108

pequena 186 109 108

média 196 109 108

grande 206 109 108

Nota: O fabricante reserva-se o direito de alterar estas especificações sem aviso prévio.

Símbolos

Sistema e embalagem

Precaução, consulte documentos anexos.

Código de lote

Número de catálogo

Representante autorizado na União Europeia

Não contém látex de borracha natural

Limitação de humidade

Limitação de temperatura

Fabbricante

Manual do Utilizador

Representa um Aviso ou uma Precaução e alerta-o da possibilidade de ferimentos ou explica cuidados especiais a ter para o uso seguro e eficaz do dispositivo.

Informações para encomendas

Número Item de peça

Sistema completo

61204	Máscara Facial Mirage Quattro,Extra pequena- Europa 1
61205	Máscara Facial Mirage Quattro,Pequena- Europa 1
61206	Máscara Facial Mirage Quattro,Média- Europa 1
61207	Máscara Facial Mirage Quattro,Grande- Europa 1
61220	Máscara Facial Mirage Quattro,Extra pequena- França
61221	Máscara Facial Mirage Quattro,Pequena- França
61222	Máscara Facial Mirage Quattro,Média- França
61223	Máscara Facial Mirage Quattro,Grande- França
61224	Máscara Facial Mirage Quattro,Extra pequena- GBR
61225	Máscara Facial Mirage Quattro,Pequena- GBR
61226	Máscara Facial Mirage Quattro,Média- GBR
61227	Máscara Facial Mirage Quattro,Grande- GBR

Peças de substituição

61270 Armação da máscara, Extra pequena (1 emb.)

61271 Armação da máscara, Pequena (1 emb.)

61272 Armação da máscara, Média (1 emb.)

61273 Armação da máscara, Grande (1 emb.)

61274 Clipe de almofada, Extra pequena (1 emb.)

61275 Clipe de almofada, Pequena (1 emb.)

61276 Clipe de almofada, Média (1 emb.)

61277 Clipe de almofada, Grande (1 emb.)

61282 Cotovelo (1 emb.)

61286 Válvula (AAV) + clipe (1 emb.)

61287 Válvula (AAV) + clipe (10 emb.)

61288 Suporte da testa (1 emb.)

61289 Botão (1 emb.)

61290 Almofada + clipe, Extra pequena (1 emb.)

61291 Almofada + clipe, Pequena (1 emb.)

61292 Almofada + clipe, Média (1 emb.)

61293 Almofada + clipe, Grande (1 emb.)

61294 Conjunto do cotovelo (cotovelo, válvula, clipe e peça giratória) (1 emb.)

61295 Tampa das portas (2 emb.)

61296 Tampa das portas (10 emb.)

16565 Peça giratória (1 emb.)

16118 Arnês, Pequena (1 emb.)

Número Item de peça

16117 Arnês, Standard (1 emb.)
16119 Arnês, Grande (1 emb.)
60115 Clipe do arnês (2 emb.)
60116 Clipe do arnês (10 emb.)
60123 Almofada do suporte da testa (1 emb.)
60124 Almofada do suporte da testa (10 emb.)

Europa I – Ingles, Alemão, Francês, Italiano, Espanhol, Português, Holandês.

Garantia do consumidor

A ResMed reconhece todos os direitos do consumidor estipulados na Directiva da UE 1999/44/EG na respectiva legislação nacional dentro da UE para produtos comercializados na União Europeia.
