BEDIENUNGSANLEITUNG Mirage Quattro ResMed

Hinweis: Vollständige Anweisungen finden Sie im Textabschnitt und in den Illustrationen auf diesem Blatt.

Vielen Dank, dass Sie sich für die Mirage Quattro Full Face Maske von ResMed entschieden haben.

Die Mirage Quattro ist eine Full Face Maske, die Ihren Mund und Ihre Nase abdeckt. So kann auch bei der Mundatmung eine effektive Behandlung gewährleistet werden.

Die Maske weist Auslassöffnungen und ein integriertes Ventil auf, so dass Sie auch dann weiter frische Luft einatmen können, wenn der Luftfluss zu Ihrer Maske aus irgend einem Grund behindert wird.

Verwendungszweck

Die Mirage Quattro führt dem Patienten die Luft von einem Atemtherapiegerät wie z. B. einem CPAP- oder Bilevel-Gerät auf nicht-invasive Weise zu.

Die Mirage Quattro ist für erwachsene Patienten (>30 kg) vorgesehen, denen positiver Atemwegsdruck verschrieben wurde.

Die Mirage Quattro ist für den wiederholten Gebrauch durch nur einen Patienten im häuslichen Umfeld sowie für den wiederholten Gebrauch durch mehrere Patienten im Krankenhaus/Schlaflabor geeignet.

Vorabhinweise

WARNHINWEISE

•Wird die Mirage Quattro Maske bei Patienten verwendet, die nicht in der Lage sind, die Maske selbst abzunehmen, ist die Überwachung durch qualifiziertes Pflegepersonal erforderlich. Die Maske ist evtl. nicht für Patienten geeignet, die unter Zuständen leiden, die zur Aspiration prädisponieren.

- Kniestück und Ventil sind für den Gebrauch mit der Mirage Quattro vorgesehen und üben bestimmte Sicherheitsfunktionen aus. Die Maske darf nicht benutzt werden, wenn das Ventil beschädigt ist, da es ansonsten nicht die Sicherheitsfunktion ausüben kann. Ist das Ventil beschädigt, verzerrt oder gerissen, muss es ausgewechselt werden.

•Die Auslassöffnungen dürfen nicht blockiert sein.

- Bei der Verwendung von zusätzlichem Sauerstoff müssen alle Sicherheitsmaßnahmen eingehalten werden.

- Wenn das Gerät außer Betrieb ist, muss die Sauerstoffzufuhr abgeschaltet werden, so dass sich nicht verwendeter Sauerstoff nicht im Gehäuse des Atemtherapiegerätes ansammelt, wo er eine Feuergefahr darstellen könnte.

- Bei einer festgelegten Flussrate für zusätzlichen Sauerstoff ist die Konzentration des inhalierten Sauerstoffs je nach Druckeinstellungen, Patientenatemmuster, Maske, Einsatzstelle und Leckagerate unterschiedlich.

- Ihr Arzt kann anhand der technischen Daten der Maske und des Atemtherapiegerätes deren Kompatibilität überprüfen. Werden die technischen Daten der Maske nicht beachtet bzw. wird die Maske mit inkompatiblen Atemtherapiegeräten verwendet, können Sitz, Komfort und Therapie beeinträchtigt werden, und Leckagen bzw. Leckagevariationen können die Funktion des Atemtherapiegerätes beeinträchtigen.

- Wenn Sie IRGENDWELCHE allergischen Reaktionen auf einen der Maskenbestandteile haben, unterbrechen Sie die Behandlung mit der Mirage Quattro und konsultieren Sie Ihren Arzt oder Schlaftherapeuten.

- Informationen über Einstellungen und Betrieb finden Sie in der Bedienungsanleitung des Atemtherapiegerätes.

- Masken können Zahn-, Gaumen- oder Kieferschmerzen verursachen bzw. ein bestehendes Zahnleiden verschlimmern. Wenden Sie sich in einem solchen Fall an Ihren Arzt oder Zahnarzt.

Verwendung der Maske

Wählen Sie „Mir Full“ oder „Full Face“ als Maskenoption aus, wenn Sie die Mirage Quattro zusammen mit Atemtherapiegeräten von ResMed benutzen, die über Maskenoptionen verfügen.

Anlegen der Maske

Die Abbildungen in Abschnitt A auf der Illustrationsseite zeigen, wie die Maskenteile zusammengebaut werden.

Die Abbildungen in Abschnitt B zeigen die Reihenfolge, die für besten Sitz und Komfort bei der Verwendung der Maske sorgt. Befolgen Sie diese Anweisungen bitte sorgfältig.

1 Stellen Sie den Stirnstützenregler auf die Position 24 ein, in der die Stirnstütze voll ausgezogen ist (Abb. B-1).
2 Legen Sie die Maske auf Ihr Gesicht (Abb. B-2) und ziehen Sie das Kopfband über den Kopf.
3 Führen Sie die unteren Bänder unter Ihren Ohren entlang, befestigen Sie das Kopfband am unteren Teil des Maskenrahmens (Abb. B-3).
4 Öffnen Sie den Klettverschluss, ziehen Sie die oberen Kopfbänder gleichmäßig an, so dass sie bequem und fest sitzen, und verschließen Sie den Klettverschluss wieder (Abb. B-4).
5 Wiederholen Sie Schritt 4 mit den unteren Kopfbändern (Abb. B-5).
6 Prüfen Sie, ob das Ventil ordnungsgemäß funktioniert, indem Sie das Drehgelenkende des Ventils mit Ihrer Hand abdecken. Sie sollten immer noch frei atmen können.
7 Schließen Sie den Atemschlauch an das Drehgelenk an (Abb. B-6). Schließen Sie dann das andere Ende des Luftschlauches an Ihr Atemtherapiegerät an, und schalten Sie das Atemtherapiegerät ein.
8 Nehmen Sie Ihre Schlafposition ein. Drehen Sie so lange am Stirnstützenregler (Abb. B-7), bis die Maske gleichmäßig bequem und fest auf Ihrem Gesicht sitzt. Ziehen Sie dann ggf. die unteren Kopfbänder vorsichtig an.
9 Die angelegte Maske sollte wie in Abb. B-8 aussehen.

Optimaler Maskensitz und Komfort

Ein möglichst guter Sitz der Maske auf Ihrem Gesicht ist für eine wirksame Therapie sehr wichtig. Wenn Leckagen auftreten, sollten Sie sich vergewissern, dass Sie die Anweisungen zum Anlegen der Maske sorgfältig befolgt haben. Überprüfen Sie nach dem Anlegen der Maske kurz Folgendes:

• Weist das Maskenkissen Falten auf? Falten können Maskenleckagen ermöglichen.
• Wann haben Sie Ihr Maskenkissen das letzte Mal gereinigt? Fette auf dem Kissen können den Sitz beeinträchtigen.

• Sind die Kopfbänder zu fest angezogen? Nehmen Sie möglichst keine Veränderungen an den oberen Kopfbändern vor, nachdem diese von Ihrem Arzt angezogen wurden.

• Sie müssen aber unter Umständen leicht am Regler drehen. Merken Sie sich, welche Reglereinstellung bequem ist.

• Liegt die Maske zu nahe an Ihren Augen an? Sie benötigen u. U. eine kleinere Maske.

Wenn Sie die Probleme nicht lösen können, schauen Sie im Abschnitt „Fehlersuche“ nach oder wenden Sie sich an Ihren Arzt. Gegebenenfalls brauchen Sie eine andere Maskengrösse.

Abnehmen der Maske

Nehmen Sie die Mirage Quattro ab, indem Sie eine der unteren Kopfbandclips öffnen und die Maske zusammen mit dem Kopfband über den Kopf ziehen.

Auseinandernehmen der Maske

Siehe Abschnitt C des Illustrationsblattes.

1 Nehmen Sie den Atemschlauch ab.
2 Öffnen Sie die unteren Kopfbandclips (Abb. C-1) und nehmen Sie die oberen Kopfbänder ab (Abb. C-2). Die Kopfbandclips müssen nicht vom Kopfband abgenommen werden.
3 Nehmen Sie das Kniestück vom Maskenrahmen ab (Abb. C-3). Es ist einfacher, das Unterteil des Kniestücks vom Maskenrahmen zu drehen als das Kniestück einfach abzuziehen.
4 Nehmen Sie den Ventilclip vom Kniestück ab (Abb. C-4).
5 Ziehen Sie das Ventil vom Ventilclip ab (Abb. C-5). Ziehen Sie nicht an der Membran, wenn Sie das Ventil abnehmen.
6 Nehmen Sie den Drehadapter vom Kniestück ab (Abb. C-6).
7 Merken Sie sich die Position des Reglers für das nächste Mal.
8 Schrauben Sie den Regler vollständig ab und ziehen Sie dann die Stirnstütze aus dem Maskenrahmen heraus (Abb. C-7).
9 Entfernen Sie die Stirnpolster aus der Stirnstütze (Abb. C-8).
10 Drücken Sie die oberen Seitenlaschen auf dem Maskenkissenclip zusammen und schieben Sie sie aus dem Maskenrahmen heraus. Drehen Sie sie von der Maske weg und ziehen Sie sie vorsichtig heraus (Abb. C-9).
11 Nehmen Sie dann das Maskenkissen vom Maskenkissenclip ab (Abb. C-10).
12 Nehmen Sie die Anschlusskappe vom Maskenrahmen ab (Abb. C-11).

Reinigung der Maske zu Hause

Hinweise:

• Maske und Kopfband dürfen nur von Hand gewaschen werden.
• Zum Waschen des Kopfbandes müssen die Kopfbandclips nicht entfernt werden.

WARNUNG

- Verwenden Sie zur Reinigung der Maskenteile keine aromatischen Lösungen oder Duftöle (z. B. Eukalyptus- oder ätherische Öle), Bleichmittel, Alkohol oder stark riechende Produkte (z. B. Zitrus). Andernfalls besteht die Gefahr, dass Sie die Restdämpfe von diesen Lösungen einatmen, wenn Sie sie nicht gründlich ausspülen. Sie können außerdem die Maske beschädigen und Risse verursachen.

- Das Kopfband darf nicht gebügelt werden, da das Material wärmeempfindlich ist und dadurch beschädigt werden kann.

Täglich/Nach jedem Gebrauch

Um einen optimalen Sitz der Maske zu erreichen, müssen Hautfette vor der Verwendung vom Maskenkissen entfernt werden.

Waschen Sie die Maske in einer warmen Seifenlauge (30 °C). Verwenden Sie dazu eine milde Flüssigseife oder Geschirrspülmittel.

Verdrehen Sie während der Reinigung nicht das Ventil, da dadurch die Ventilmembran bzw. das Gelenk beschädigt werden oder reißen können. Gehen Sie mit dem Ventil äußerst vorsichtig um.

Verwenden Sie zur Reinigung des Ventils eine weiche Bürste.

Spülen Sie alle Maskenteile mit Trinkwasser gründlich ab und lassen Sie sie vor direktem Sonnenlicht und Hitzeeinwirkung geschützt trocknen. Weichen Sie die Maske nicht ein.

Wöchentlich

Waschen Sie das Kopfband in einer warmen Seifenlauge (30 °C) von Hand. Verwenden Sie dazu eine milde Flüssigseife oder Geschirrspülmittel. Gut abspülen und vor direktem Sonnenlicht geschützt an der Luft trocknen lassen.

Reinigung der Maske zur Vorbereitung auf einen neuen Patienten

Die Mirage Quattro sollte zur Vorbereitung auf einen neuen Patienten desinfiziert bzw. sterilisiert werden. Mit Ausnahme des Kopfbandes sind alle Komponenten für bis zu 20 Desinfektions- bzw. Sterilisationsdurchläufe validiert, so lange eines der folgenden Verfahren angewandt wird:

• Thermische Desinfektion bei einem maximalen Temperatur-Zeit-Verhältnis von 93 °C für 10 Minuten
• Chemische Desinfektion (z. B. Cidex™ OPA oder Cidex Plus™)
  •Das STERRAD™ Sterilisationssystem (z. B. 100S oder NX)

Das Kopfband sollte beim Wechsel auf einen anderen Patienten gründlich gemäß den Anweisungen unter „Reinigung der Maske zu Hause“ gewaschen werden.

Ausführliche Anweisungen zur Desinfektion und Sterilisation finden Sie auf der ResMed-Website unter www.resmed.de. Diese sind vor der Verwendung durch mehrere Patienten zu konsultieren.

Wiederzusammenbau der Maske

Siehe Abschnitt D des Illustrationsblattes.

Vergewissern Sie sich vor dem Wiederzusammenbau der Maske, dass alle Teile sauber und trocken sind. Stellen Sie sicher, dass weder das Ventil noch eines der anderen Maskenteile beschädigt, verzerrt oder gerissen ist. Wechseln Sie alle beschädigten Teile aus.

Flexibles PVC enthält Stoffe, die schädigend für die Maskenmaterialien sein können. Wenn die flexiblen PVC-Schläuche fortwährend verwendet werden, ist der Anschluss auf Risse zu prüfen. Wechseln Sie alle beschädigten Teile aus.

Wiederzusammenbau des Kniestücks

1 Legen Sie das Ventil in den Ventilclip (Abb. D-1).
2 Schieben Sie den Ventilclip auf das Kniestück (Abb. D-2). Lassen Sie beide Seiten einrasten (Abb. D-3).
3 Drücken Sie das Drehgelenk auf das Ende des Kniestücks (Abb. D-4).
4 Führen Sie das zusammengebaute Kniestück (Abb. D-5) in den Maskenrahmen.

Wiederzusammenbau der Maske

1 Setzen Sie den Maskenkissenclip in die Rille am Maskenkissen ein. Legen Sie den oberen Abschnitt zuerst an und drücken Sie dann den Clip rundherum in das Maskenkissen (Abb. D-6). Stellen Sie sicher, dass das Maskenkissen um den Clip herum nicht verdreht oder verformt ist.

2 Richten Sie den Maskenclip am Maskenrahmen aus. Drücken Sie den Maskenkissenclip in den Maskenrahmen. Alle drei Clips müssen dabei einrasten (Abb. D-7).
3 Drücken Sie die Stirnpolster fest in die Stirnstütze (Abb. D-8).
4 Führen Sie die Stirnstütze wieder in den Maskenrahmen ein und schrauben Sie den Regler im Uhrzeigersinn fest (Abb. D-9). Drehen Sie den Regler so lange, bis Sie ein Klicken hören (Abb. D-10). Der Regler muss ohne Zwischenraum auf dem Maskenrahmen aufliegen.
5 Stecken Sie die Verschlusskappe ein (Abb. D-11).
6 Bringen Sie das obere Kopfband wieder an, indem Sie es durch die Schlaufe ziehen (Abb. D-12).
7 Drehen Sie den Regler in die Position, in der die Maske bequem sitzt und einen guten Sitz aufweist (Abb. D-13).

Aufbewahrung

Stellen Sie sicher, dass die Maske sauber und trocken ist, bevor Sie sie für längere Zeit lagern. Bewahren Sie die Maske an einem kühlen und trockenen Ort und vor direktem Sonnenlicht geschützt auf.

Entsorgung

Die Mirage Quattro enthält keine Gefahrstoffe und kann mit dem normalen Haushaltsabfall entsorgt werden.

Fehlersuche

Problem Möglicher Grund Mögliche Lösung

Maske sitzt nicht richtig bzw. ist unbequem.	Das Maskenkissen ist evtl. schmutzig.	Reinigen Sie das Maskenkissen gemäß den Anweisungen im Abschnitt „Reinigung der Maske zu Hause“.
	Die Maske wurde nicht richtig angelegt oder eingestellt.	Befolgen Sie sorgfältig die Anweisungen im Abschnitt „Anlegen der Maske“. Stellen Sie sicher, dass Kopfband und Regler nicht zu fest angezogen sind. Lockern Sie den Regler, wenn Sie möchten, dass die Maske fester auf dem Kinn aufliegt. Ziehen Sie den Regler an, wenn Sie möchten, dass die Maske fester auf der Nasenwurzel aufliegt.
	Das Maskenkissen im Maskenkissenclip ist verdreht.	Überprüfen Sie den Sitz des Maskenkissens im Maskenclip und setzen Sie das Maskenkissen ggf. richtig ein.

Problem Möglicher Grund Mögliche Lösung

	Das Maskenkissen ist nicht richtig mit dem Gesicht ausgerichtet bzw. geknickt.	Richten Sie das Kissen richtig aus und stellen Sie sicher, dass es nicht geknickt ist. Öffnen Sie dazu den Kopfbandclip, überprüfen Sie das Kissen und korrigieren Sie den Sitz der Maske auf Ihrem Gesicht.
	Sie haben die falsche Maskengröße.	Wenden Sie sich an Ihren Arzt.
Die Maske ist zu laut. Die Luftauslassöffnungen sind vollständig oder teilweise blockiert.		Reinigen Sie die Luftauslassöffnungen gemäß den Anweisungen im Abschnitt „Reinigung der Maske zu Hause“.
Der Regler wurde vor der Stirnstütze in den Maskenrahmen eingeführt.	Falscher Zusammenbau. Drücken	Sie das Unterteil des Reglers auf eine harte Oberfläche, bis der Regler aus dem Rahmen kommt.

Technische Daten

Hinweis: Das Maskensystem ist latex-, PVC- und DEHP-frei.

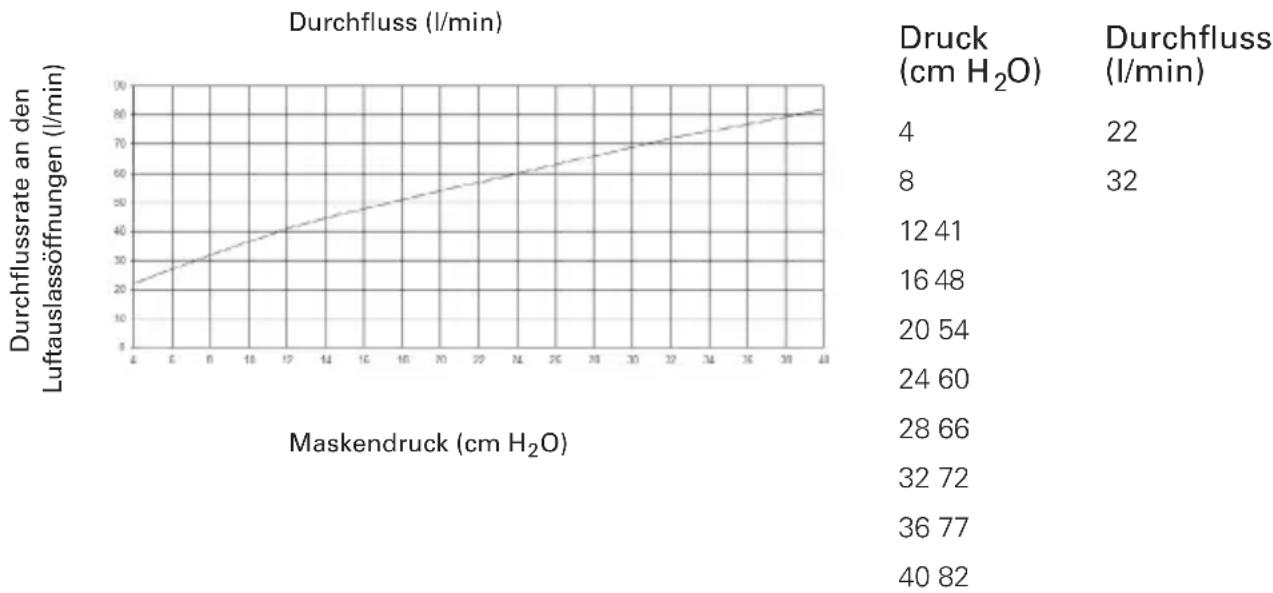

Druck-Fluss-Kurve

Hinweis: Aufgrund von Variationen im Herstellungsprozess kann die Durchflussrate Variationen an den Luftauslassöffnungen aufweisen.

Informationen zum Totraum

Der Totraum ist das Leervolumen der Maske bis zum Drehadapter.

Der Totraum der Maske ist je nach Maskenkissengröße unterschiedlich. Bei der Größe Large beträgt er 242 ml.

Normen

CE-Kennzeichnung gemäß EU-Richtlinie 93/42/EWG, Klasse Ila.

ISO 14971, ISO 13485, ISO 10993-1 und ISO 17510-2.

Behandlungsdruck

4 bis 40 cm H₂O

Inspirationswiderstand und Exspirationswiderstand

mit der Umgebung gegenüber geöffnetem Anti-Asphyxie-Ventil (AAV).

Inspiration bei 50 L/min 0,8 cm H₂O

Exspiration bei 50 L/min 0,8 cm H₂O

Widerstand

Gemessene Drucksenkung (Sollwert)

bei 50 l/min: 0,5 cm H₂O

bei 100 l/min: 1,6 cm H₂O

Signal

Der A-gewichtige Schalldruckpegel der Maske liegt bei 28 dBA.

Umgebungsbedingungen

Betriebstemperatur: +5 °C bis 40 °C

Betriebsluftfeuchtigkeit: 10 – 95 % relative Feuchtigkeit (ohne Kondensation)

Lagerungs- und Transporttemperaturen: -20 °C bis +60 °C

Lagerungs- und Transportfeuchtigkeit: 10 % – 95 % relative Feuchtigkeit (ohne Kondensation)

Maskengrößen

(Voll zusammengebaute Maske mit Kniestück – kein Kopfband)

Größe Höhe (mm) Breite (mm) Tiefe (mm)

Extra Small 176 109 108

Small 186 109 108

Medium 196 109 108

Large 206 109 108

Hinweis: Der Hersteller behält sich das Recht vor, diese technischen Daten ohne Vorankündigung zu ändern.

Symbole

Maske und Verpackung

Achtung: Lesen Sie bitte die beiliegenden Unterlagen.

LOT

Chargecode

REF

Artikelnummer

EC REP

Autorisierte Vertretung in der EU

Enthält kein Latex aus Naturkautschuk

Feuchtigkeitsbeschränkung

Temperaturbeschränkung

Hersteller

Gebrauchsanweisung

Dieses Symbol deutet in dieser Bedienungsanleitung auf eine Warnung oder einen Vorsichtshinweis hin und macht Sie auf mögliche Verletzungen aufmerksam bzw. erklärt besondere Maßnahmen für die sichere und wirksame Benutzung der Maske.

Bestellinformationen

Artikelnr. Artikel

Gesamtes System

61204	Mirage Quattro Full Face Maske, Extra Small - Europa 1
61205	Mirage Quattro Full Face Maske, Small - Europa 1
61206	Mirage Quattro Full Face Maske, Medium - Europa 1
61207	Mirage Quattro Full Face Maske, Large - Europa 1
61220	Mirage Quattro Full Face Maske, Extra Small - Frankreich
61221	Mirage Quattro Full Face Maske, Small - Frankreich
61222	Mirage Quattro Full Face Maske, Medium - Frankreich
61223	Mirage Quattro Full Face Maske, Large - Frankreich
61224	Mirage Quattro Full Face Maske, Extra Small - GB
61225	Mirage Quattro Full Face Maske, Small - GB
61226	Mirage Quattro Full Face Maske, Medium - GB
61227	Mirage Quattro Full Face Maske, Large - GB

Ersatzteile

61270 Maskenrahmen, Extra Small (1 Stk./Pkg.)
61271 Maskenrahmen, Small (1 Stk./Pkg.)
61272 Maskenrahmen, Medium (1 Stk./Pkg.)
61273 Maskenrahmen, Large (1 Stk./Pkg.)
61274 Maskenkissenclip, Extra Small (1 Stk./Pkg.)
61275 Maskenkissenclip, Small (1 Stk./Pkg.)
61276 Maskenkissenclip, Medium (1 Stk./Pkg.)
61277 Maskenkissenclip, Large (1 Stk./Pkg.)
61282 Kniestück (1 Stk./Pkg.)
61286 Ventil (AAV) + Clip (1 Stk./Pkg.)
61287 Ventil (AAV) + Clip (10 Stk./Pkg.)
61288 Stirnstütze (1 Stk./Pkg.)
61289 Regler (1 Stk./Pkg.)
61290 Maskenkissen + Clip, Extra Small (1 Stk./Pkg.)
61291 Maskenkissen + Clip, Small (1 Stk./Pkg.)
61292 Maskenkissen + Clip, Medium (1 Stk./Pkg.)
61293 Maskenkissen + Clip, Large (1 Stk./Pkg.)
61295 Verschlusskappe (2 Stk./Pkg.)
61296 Verschlusskappe (10 Stk./Pkg.)
16565 Drehadapter (1 Stk./Pkg.)
16118 Kopfband, Small (1 Stk./Pkg.)
16117 Kopfband, Standard (1 Stk./Pkg.)

61294 Kniestückkpl. (Kniestück, Ventil, Clip und Drehadapter) (1 Stk./Pkg.)

Artikelnr. Artikel

16119 Kopfband, Large (1 Stk./Pkg.)
60115 Kopfbandclip (2 Stk./Pkg.)
60116 Kopfbandclip (10 Stk./Pkg.)
60123 Stirnpolster (1 Stk./Pkg.)
60124 Stirnpolster (10 Stk./Pkg.)

Europa 1 – Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Holländisch.

Verbrauchergewährleistung

ResMed erkennt alle Verbraucherrechte im Rahmen der EU-Richtlinie 1999/44/EWG und der entsprechenden Gesetze der EU für in der Europäischen Union vertriebene Produkte an.
