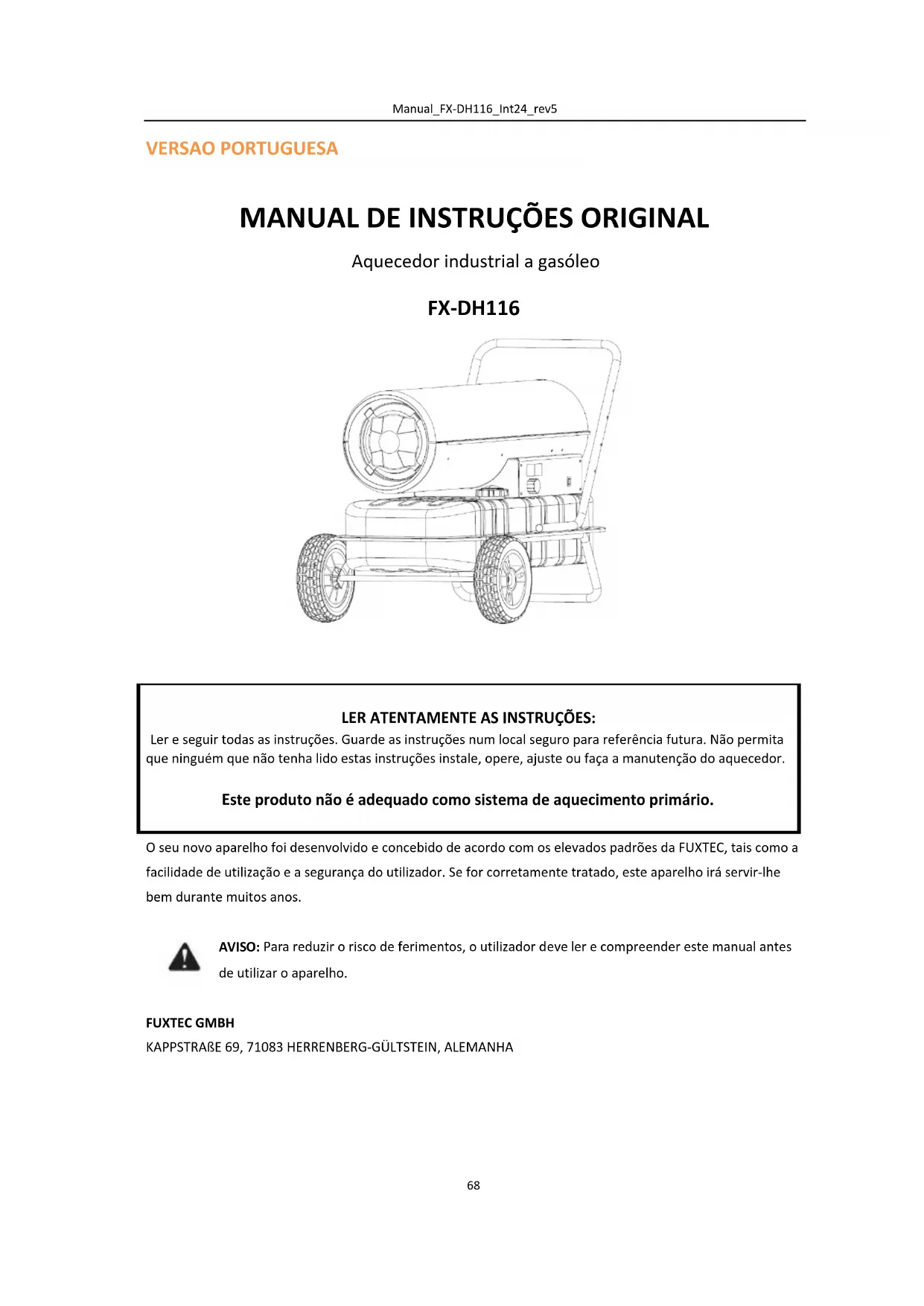

MANUAL DE UTILIZADOR FX-DH116 Fuxtec

1. Informações gerais e instruções de segurança 69
2. Instruções de segurança específicas do dispositivo 69
3. Utilização prevista 72
4. Dados técnicos....72
5. Montagem e colocação em funcionamento....75

6. Manutenção 76

7. Resolução de problemas ....79

8. Símbolos 80
9. Declaração de Conformidade UE / CERTIFICADO DE CONFORMIDADE 81

NEDERLANDSE VERSIE....82

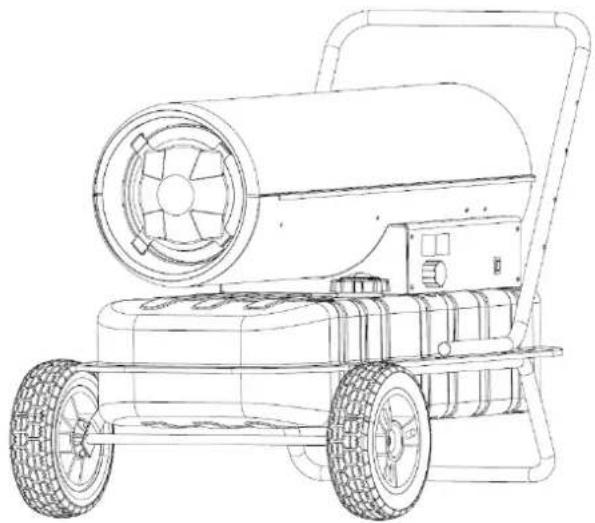

Aquecedor industrial a gasóleo

FX-DH116

Ler e seguir todas as instruções. Guarde as instruções num local seguro para referência futura. Não permita que ninguém que não tenha lido estas instruções instale, opere, ajuste ou faça a manutenção do aquecedor.

Este produto não é adequado como sistema de aquecimento primário.

O seu novo aparelho foi desenvolvido e concebido de acordo com os elevados padrões da FUXTEC, tais como a facilidade de utilização e a segurança do utilizador. Se for corretamente tratado, este aparelho irá servir-lhe bem durante muitos anos.

AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler e compreender este manual antes de utilizar o aparelho.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG-GÜLTSTEIN, ALEMANHA

Estamos constantemente a tentar melhorar os nossos produtos. Os dados técnicos e as ilustrações estão, por isso, sujeitos a alterações!

37. Informações gerais e instruções de segurança

Utilize o aparelho apenas depois de ter lido e compreendido cuidadosamente o manual de instruções.

Familiarize-se com os elementos de funcionamento e a utilização correta do aparelho. Respeitar todas as instruções de segurança do manual. Comportar-se de forma responsável em relação às outras pessoas. O operador é responsável por acidentes e riscos para terceiros. Se tiver dúvidas sobre a ligação ou o funcionamento do aparelho, contacte o serviço de apoio ao cliente.

Reservamo-nos o direito de efetuar alterações técnicas para fins de melhoria no âmbito do desenvolvimento contínuo do produto. Este documento é o manual de instruções original.

Leia e respeite todas estas instruções antes de utilizar esta máquina. Guarde as instruções de segurança num local seguro.

Trabalho seguro:

Mantenha o seu local de trabalho arrumado! A desarrumação no local de trabalho pode provocar acidentes.

Ter em conta as influências ambientais. Não exponha a ferramenta à chuva. Não utilizar a ferramenta num ambiente húmido ou molhado. Assegurar uma boa iluminação. Não utilizar a ferramenta na proximidade de líquidos ou gases inflamáveis.

Manter as outras pessoas afastadas! Não permita que outras pessoas, especialmente crianças, toquem na ferramenta ou no cabo. Mantenha-as afastadas do local de trabalho.

Armazenamento correto! Os aparelhos não utilizados devem ser guardados num local seco, fechado e fora do alcance das crianças.

Não sobrecarregue o seu aparelho. Trabalhar dentro da gama de potência especificada.

Utilizar o aparelho correto. Não utilize o aparelho para fins para os quais não foi concebido.

Proceda à manutenção do seu aparelho com cuidado. Siga as instruções e notas de manutenção. Verificar regularmente o cabo do aparelho e mandar substituí-lo por um especialista reconhecido se estiver danificado.

Não utilizar o cabo para retirar a ficha da tomada, proteger o cabo do calor e das arestas vivas. Cuidado! Preste atenção ao que está a fazer! Utilize o bom senso durante o trabalho. Não utilizar o aparelho quando estiver cansado.

Mande reparar o seu aparelho por um especialista! Este aparelho está em conformidade com as normas de segurança aplicáveis. As reparações só podem ser efectuadas por um técnico especializado e com peças sobressalentes originais, caso contrário podem ocorrer acidentes para o utilizador.

ATENÇÃO!

A utilização de outros acessórios pode representar um risco de ferimentos para o utilizador.

38. Instruções de segurança específicas do dispositivo

Leia estas instruções de funcionamento cuidadosamente e na íntegra antes de tentar montar, utilizar ou efetuar a manutenção deste aquecedor. A utilização incorrecta deste aquecedor pode causar ferimentos graves ou morte devido a queimaduras, incêndio, explosão, choque elétrico e envenenamento por monóxido

de carbono.

PERIGO:

O envenenamento por monóxido de carbono pode ser fatal!

Envenenamento por monóxido de carbono: Os primeiros sinais de envenenamento por monóxido de carbono são semelhantes aos da gripe, ou seja, dor de cabeça, tonturas e/ou náuseas. Se notar estes sintomas, pode ser um sinal de que o seu aquecedor não está a funcionar corretamente. Saia imediatamente para o exterior! Mande verificar o seu aquecedor. Algumas pessoas são mais susceptíveis ao monóxido de carbono do que outras: por exemplo, mulheres grávidas, pessoas com doenças cardíacas ou pulmonares ou anemia, pessoas sob o efeito do álcool e pessoas que se encontram em altitudes elevadas. Certifique-se de que leu e compreendeu todos os avisos. Guarde este manual para consulta futura. É o seu guia para o funcionamento seguro e correto deste aquecedor.

Utilizar exclusivamente gasóleo para evitar o risco de incêndio e de explosão. Nunca utilizar gasolina, nafta, solventes de tinta, álcool ou outros combustíveis altamente inflamáveis.

Combustível:

O pessoal envolvido no reabastecimento deve ter formação e estar totalmente familiarizado com as instruções do fabricante e as diretrizes aplicáveis para o reabastecimento seguro dos aquecedores. Só pode ser utilizado gasóleo. Qualquer chama, incluindo a chama piloto, deve ser apagada para permitir que o aquecedor arrefeça antes do reabastecimento.

Todas as tubagens e ligações de combustível devem ser verificadas quanto a fugas durante o reabastecimento. As eventuais fugas devem ser reparadas antes de se voltar a ligar o aquecedor.

Não armazenar mais do que as necessidades diárias de combustível no interior de edifícios perto do aquecedor. Todo o armazenamento de combustível deve estar a pelo menos 7 metros de distância de aquecedores, queimadores, equipamento de soldadura e fontes de ignição semelhantes (exceção: o depósito de combustível integrado no aquecedor). Sempre que possível, o armazenamento de combustível deve ser restringido a áreas em que a construção do pavimento impeça a acumulação de derrames de combustível e em que o combustível não possa ser inflamado por fontes de incêndio subjacentes. O combustível deve ser armazenado de acordo com os regulamentos oficiais locais.

Geral:

Nunca utilizar o aquecedor nas proximidades de gasolina, solventes de tinta ou outros vapores altamente inflamáveis.

Siga todas as regras e regulamentos locais para a utilização deste aquecedor.

Os aquecedores que funcionam na proximidade de tapetes de cobertura, lonas de tendas ou outros materiais de cobertura devem ser instalados a uma distância segura destes materiais. A distância mínima recomendada é de 3,5 metros. Recomenda-se igualmente a utilização de materiais de cobertura resistentes ao fogo. Os materiais de cobertura devem ser fixados de forma segura para os proteger da ignição e para evitar que toquem ou tombem sobre o aquecedor em caso de rajadas de vento.

Utilizar apenas em locais bem ventilados. Antes da colocação em funcionamento, assegurar que por cada 100.000 BTU/hr. existe uma abertura de ventilação de pelo menos 2800 cm² para o ar exterior fresco.

Utilizar apenas em locais onde não existam vapores inflamáveis ou um elevado teor de poeiras.

Utilizar apenas com a tensão e a frequência especificadas na placa de características.

Utilize sempre um cabo de extensão devidamente ligado à terra com uma ficha de três pinos.

Para evitar o risco de incêndio, o aquecedor quente ou em funcionamento deve ser colocado numa superfície

segura e nivelada.

O aquecedor deve ser deslocado ou armazenado na posição horizontal para evitar derrames de combustível.

Manter os clientes e os animais de estimação afastados do aquecedor.

Retirar a ficha da tomada quando o aquecedor não estiver a funcionar.

Nunca utilizar o aquecedor em salas de estar ou quartos.

Nunca bloquear a entrada de ar (traseira) ou a saída de ar (frontal) do aquecedor.

Nunca mova, opere, encha de combustível ou efectue a manutenção do aquecedor quando este estiver quente, em funcionamento ou ligado à fonte de alimentação.

ATENÇÃO:

Utilizar apenas gasóleo para evitar o risco de incêndio ou de explosão.

É estritamente proibida a utilização como fonte de aquecimento para eventos e festividades, bem como a utilização em estábulos.

Comportamento numa situação de emergência:

Iniciar medidas de primeiros socorros adequadas à lesão e solicitar assistência médica qualificada o mais rapidamente possível. Proteger a pessoa ferida de mais ferimentos e imobilizá-la.

Em caso de acidente, deve estar sempre disponível no local de trabalho um estojo de primeiros socorros em conformidade com a norma DIN 13164. Qualquer material retirado do estojo de primeiros socorros deve ser imediatamente reposto.

Se solicitar assistência, forneça as seguintes informações:

1. Local do acidente
2. Tipo de acidente
3. Número de vítimas
4. Tipo de lesões

Eliminação:

As instruções de eliminação encontram-se nos pictogramas do aparelho ou da embalagem. Uma descrição dos significados individuais encontra-se no capítulo "Símbolos".

Eliminação da embalagem de transporte:

A embalagem protege o aparelho de danos durante o transporte. Os materiais de embalagem são geralmente selecionados de acordo com considerações ambientais e de eliminação e são, portanto, recicláveis. A reintrodução da embalagem no ciclo do material permite poupar matérias-primas e reduzir a quantidade de resíduos. Os componentes da embalagem (por exemplo, película, poliestireno) podem ser perigosos para as crianças. Existe o risco de asfixia! Mantenha as peças da embalagem fora do alcance das crianças e elimine-as o mais rapidamente possível.

Qualificação:

Para além da instrução detalhada de uma pessoa competente, não são necessárias qualificações especiais para utilizar o aparelho.

Idade mínima:

O produto destina-se a ser utilizado por pessoas com idade igual ou superior a 16 anos.

Se o produto for utilizado por crianças com idade igual ou superior a 8 anos ou por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, estas devem ser

supervisionadas ou instruídas sobre a utilização segura do aparelho e compreender os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não devem ser efectuadas por crianças sem supervisão.

Formação:

A utilização do aparelho requer apenas uma instrução adequada por parte de uma pessoa competente ou o manual de instruções. Não é necessária qualquer formação especial.

39. Utilização prevista

Os queimadores de aquecimento a óleo da série DH só devem ser utilizados para aquecimento indireto e secagem em compartimentos bem ventilados ou em áreas exteriores secas, a uma distância segura de materiais em combustão, pessoas e seres vivos. Assegurar uma superfície estável e nivelada durante o funcionamento. Só é permitido o uso de gasóleo.

Dispositivos de segurança:

O queimador de óleo está equipado com um sistema eletrónico de controlo da chama. A ocorrência de uma ou mais falhas de funcionamento provoca a paragem do aparelho. Em caso de sobreaquecimento do queimador de óleo, um termóstato de sobreaquecimento intervém e interrompe o fornecimento de combustível; o termóstato reinicia quando a temperatura da câmara de combustão tiver descido para o valor máximo permitido. Antes de voltar a colocar o queimador de óleo em funcionamento, é necessário encontrar e eliminar a causa do sobreaquecimento (por exemplo, bloqueio da entrada ou saída de ar ou paragem do ventilador). Para voltar a colocar o aparelho em funcionamento, siga as instruções do capítulo "Colocação em funcionamento".

40. Dados técnicos

Modelo: FX-DH116

Potência do motor do ventilador: 30kW

Capacidade do ventilador: 750m³/h

Diâmetro da ligação da chaminé: 120 mm

Abastecimento de combustível: Gasóleo

Consumo: 2,4kg/h

Alimentação eléctrica: 220V-240V/50Hz

Gama de regulação da pressão do ar: 0,31

Potência de entrada eléctrica: 230W

Peso sem combustível: 19,2 kg

Capacidade do depósito: 38L

Tamanho do produto: 855*470*588mm

Manual_FX-DH116_Int24_rev5

Código do modelo: FX-DH116
Funcionalidade do aquecimento indireto: [não]
Potência de aquecimento direto: 30(kW)
Potência térmica indireta: N/A (kW)
Combustível					Emissões do aquecimento ambier
					NOx
Selecionar o tipo de		[líquido]		Querosene	input69[mg/ kWh ] (GCV)
Elemento	Símbolo	Valor	Unidade	Elemento	Símbolo	Valor	Unidade
Produção de calor				Valor líquido dos benefícios (VLB)
Potência térmica nomina ing	Pnom	30	kW	Eficiência à potência térmica nominal	_th,nom	100	%
Potência térmica mínima (indicativa)	Pmin	N/A	kW	Fator de utilização à potência térmica mínima (indicativo)	_th,min	N/A	%
Consumo de energia auxiliar				Tipo de saída de calor / controlo da temperatura ambiente (seleção)
Com potência térmica nominal	elmax	0.002	kW	Saída de calor de fase única, sem controlo da temperatura ambiente			[Não]
Com potência térmica mínima	elmin	N/A	kW	Dois ou mais níveis manuais, sem controlo da temperatura ambiente			[Não]
No modo de espera	eI_SB	N/A	kW	Com termóstato mecânico para controlo da temperatura ambiente			[Não]
				Com controlo eletrónico da temperatura ambiente			[Sim]
				com controlo eletrónico da temperatura ambiente e temporizador diurno			[Não]
				com controlo eletrónico da temperatura ambiente e temporizador semanal			[Não]
				Outras opções de controlo (possibilidade de seleção múltipla)
				Controlo da temperatura ambiente, com detecção de presença			[Não]
				Controlo da temperatura ambiente, com detecção de janela aberta			[Não]
				Com opção de controlo à distância			[Não]
				Com controlo de arranque adaptativo			[Não]
				Com limite de tempo de trabalho			[Não]
				Com sensor de bola preta			[Não]

Manual_FX-DH116_Int24_rev5

É necessária uma chama piloto permanente
Requisito para a saída da chama piloto (se aplicável)	Ppiloto	0	kW
Dados de contacto	FUXTEC GmbH, Kappstr. 69, 71038 Herrenberg
(*) NOx = óxidos de azoto
A eficiência energética sazonal do aquecimento ambiente ηS
Elemento		Símbolo		Valor		Unidade
Eficiência energética sazonal do aquecimento ambiente em modo ativo		_s,on		100		%
Fator de correção (F1)		/		0		%
Fator de correção (F2)		/		7		%
Fator de correção (F3)		/		0		%
Fator de correção (F4)		/		0		%
Fator de correção (F5)		/		0		%
Fator de rotulagem da		BLF		1		/
A energia sazonal de aquecimento ambiente eficiência ηS		_s		97		%
Classes de eficiência energética		A

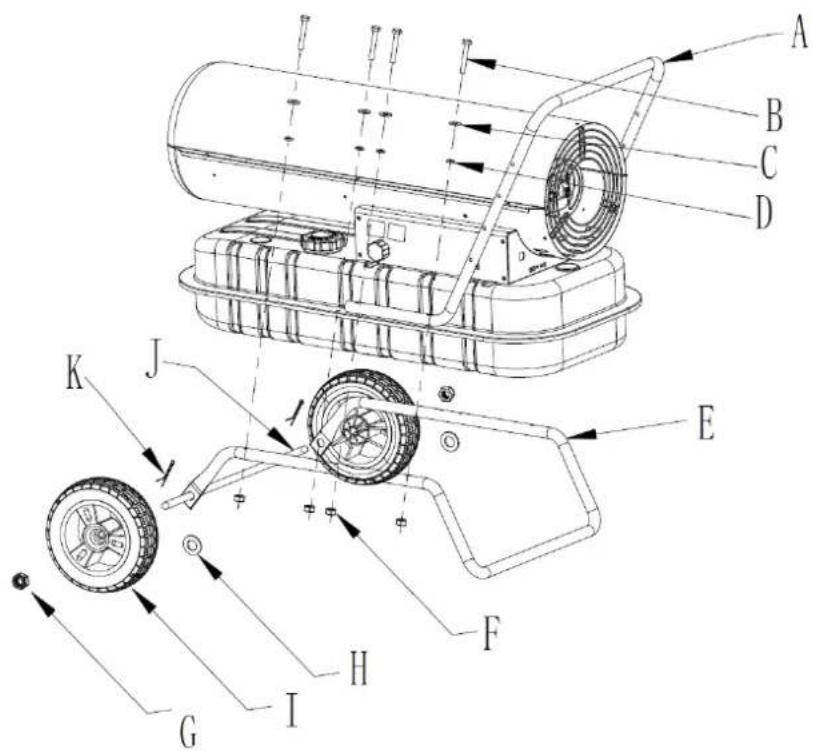

41. Montagem e colocação em funcionamento

Encher o depósito com combustível limpo. Utilize apenas gasóleo. Pode ler o nível de combustível no indicador de combustível por cima do depósito. Ligue o cabo de alimentação. A ligação à terra é obrigatória.

A definição de temperatura predefinida é 20°C e é apresentada na janela de visualização do lado esquerdo.

Se a temperatura ambiente for inferior à temperatura padrão, os eléctrodos começam a fazer faísca e o aquecimento começa após 7 segundos.

Se a temperatura ambiente for superior à temperatura padrão, rodar o controlo do termóstato para a temperatura desejada, os eléctrodos começam a fazer faísca e o aquecimento começa após 7 segundos.

Colocação em funcionamento a temperaturas muito baixas:

A baixas temperaturas, manter a abertura de ventilação (ver vista traseira do ventilador) fechada com um dedo durante a ignição para facilitar o arranque.

Comportamento anormal: em caso de anomalia (falha da chama, redução do caudal de ar, combustão deficiente, etc.), o aquecedor pára e o indicador luminoso começa a piscar (o código MODO DE BLOQUEIO é indicado na janela do visor).

Quando o aquecimento está no modo LOCK-OUT,

verificar o motivo do modo e eliminar a causa do bloqueio antes de reiniciar o aquecimento. Para reiniciar, colocar o interrutor ON/OFF em 0 e depois em I. Em caso de avarias repetidas, contactar o serviço técnico de apoio ao cliente. Rodar o botão de controlo do termóstato NÃO reinicia o aquecedor.

Desligar:

Colocar o interrutor na posição OFF e desligar o aparelho da rede eléctrica.

Não desligar o aparelho da rede eléctrica durante o funcionamento. Deixar o aparelho ligado durante a sequência de arrefecimento. Não cobrir o aquecedor em caso algum. Não bloquear a entrada e a saída de ar. A tampa do aquecedor fica muito quente após o funcionamento. Não lhe tocar! Utilizar vestuário de proteção.

Não tocar no aparelho com as mãos molhadas.

42. Manutenção

Mantenha as ranhuras de ar e a caixa livres de pó e sujidade. Para a limpeza, utilize um pano macio e uma solução de sabão suave. Evite o contacto direto de produtos de limpeza agressivos com o aparelho. Não utilize produtos de limpeza agressivos, voláteis ou corrosivos. Proteja o aparelho da humidade e do pó. Se o aparelho não for utilizado durante um longo período de tempo, guarde-o coberto num local seco e seguro, fora do alcance das crianças.

ATENÇÃO!

Não efetuar qualquer trabalho de manutenção enquanto o aquecedor estiver ligado à tomada, em funcionamento ou quente. Se não o fizer, pode provocar queimaduras graves e choques eléctricos.

Plano de inspeção e manutenção:

Limpar regularmente a caixa com uma esponja ou um pano macio. Para as partes muito sujas, utilizar uma esponja com água morna e um detergente suave. Verifique regularmente o cabo de alimentação: se estiver gasto ou danificado, deve ser reparado por um especialista. Guardar o aparelho num local seco e fresco.

Bocal:

Desaparafusar cuidadosamente o bocal, retirar a sujidade da cabeça do bocal e substituir o bocal se estiver danificado.

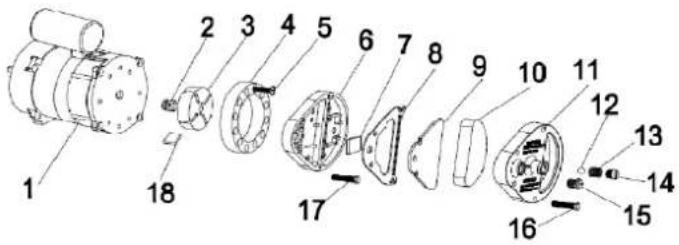

Filtro de ar:

Limpar o filtro de ar. Retire a tampa na extremidade do filtro (11), limpe o filtro de entrada de ar (10) com detergente e seque-o bem antes de o voltar a instalar. Substituir o filtro de entrada de ar (9) uma vez por ano.

Não efetuar reparações eléctricas por conta própria, contactar um especialista. Não utilize um aparelho defeituoso. Durante a limpeza, não deixar entrar água na caixa. Não abrir a caixa para aceder aos componentes internos. Não deitar água para dentro do aquecedor.

Não utilizar solventes, gasolina, tolueno ou produtos químicos agressivos semelhantes para limpar o aquecedor.

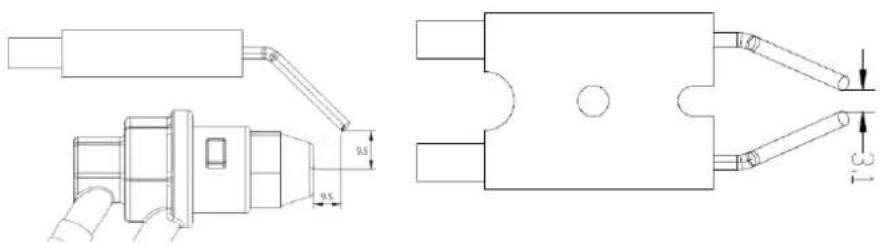

Eléctrodos de ignição:

Limpar, ajustar e substituir o eléctrodo de ignição, se necessário. Para as folgas dos eléctrodos, dimensões em MM.

Regulação da pressão do compressor:

O compressor é fornecido à saída da fábrica e só pode ser controlado e regulado por pessoal qualificado. A manipulação do aparelho pode ser perigosa.

Retirar a tampa. Se necessário, ajustar a pressão para o valor correto, rodar o parafuso no sentido dos ponteiros do relógio para aumentar a pressão, no sentido contrário ao dos ponteiros do relógio para diminuir. A pressão do ar deve ser (bar) 0,31.

Elétrico:

Verifique regularmente os cabos, as peças eléctricas e as ligações.

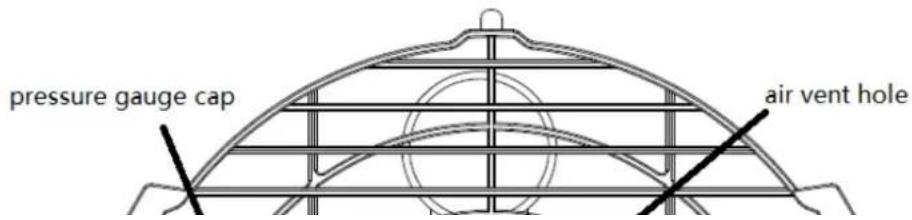

pressure gauge cap air vent hole

Ilustração Vista traseira do ventilador

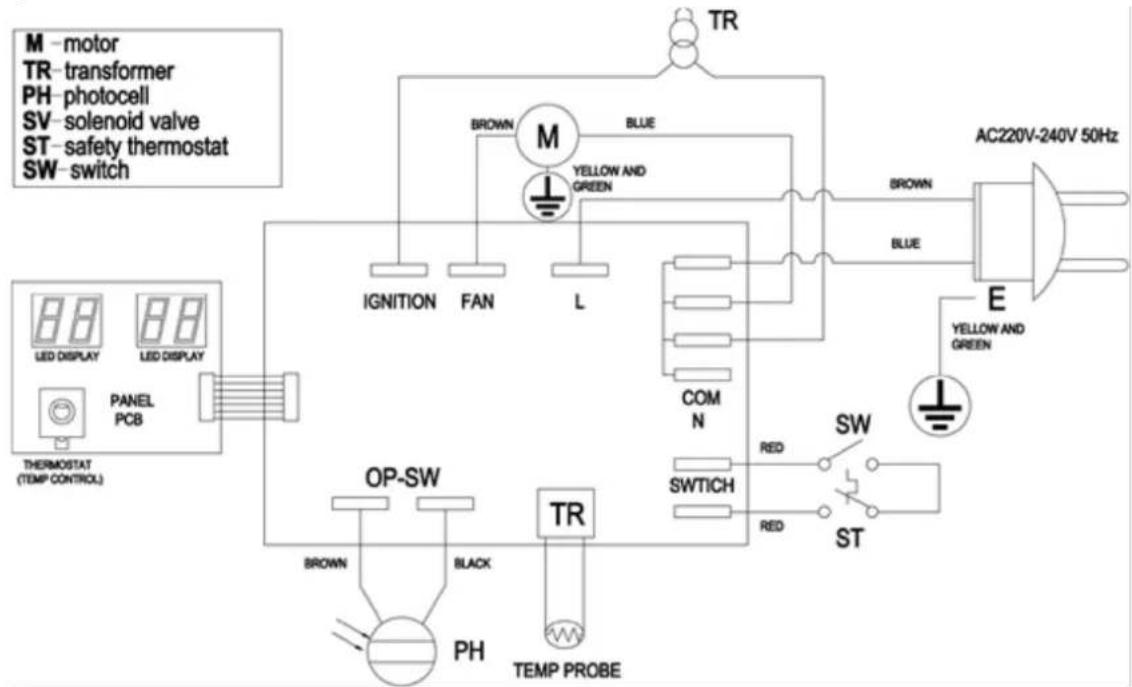

Diagrama do circuito:

43. Resolução de problemas

Mau funcionamento	Causa	Medida
O motor não arrancaE1 Erro no ecrã	- Sem corrente ou baixa tensão- Cabo de alimentação defeituoso ou danificado- Motor/capacitor com defeito- Dispositivo bloqueado devido a sobreaquecimento	- Verificar o cabo de alimentação e a tensão, verificar o fusível- Verificar o cabo de alimentação e substituí-lo- Verificar o motor e o condensador e substituí-los, se necessário.- Determinar a causa do sobreaquecimento- Aguarde alguns minutos e reinicie o dispositivo
O motor funciona, mas o aquecedor não acende e bloqueia após um curto período de tempo	- Depósito de combustível vazio, combustível contaminado ou incorreto- Filtro de combustível entupido- Furo no tubo de óleo- Bico do queimador entupido- A viscosidade do combustível não é boa	- Remover combustíveis incorrectos ou contaminados- Encher o depósito com gasóleo limpo- Limpar ou substituir o filtro de combustível- Verificar as mangueiras- Limpar o bocal, soprar com ar comprimido
As chamas saem da saída do tubo de chamaE1 ou E4 Erro no ecrã	- Fluxo de ar insuficiente na câmara de combustão- Pressão do compressor demasiado elevada- Termostato regulado para a temperatura ambiente e atingido	- Verificar a entrada de ar, a ventoinha e o motor.- Verificar a pressão do ar- Funcionamento normal, Para rodar o botão de controlo da temperatura no sentido dos ponteiros do relógio
O aquecimento pára durante o funcionamentoE1 ou E4 Erro no ecrã	- Falha de chama- Combustão deficiente- Fluxo de ar reduzido- Sobreaquecimento	- Verificar e eliminar a causa da avaria- Colocar o interrutor de ligar/desligar em 0 e depois em I- Contactar o serviço de apoio ao cliente

44. Símbolos

45. Declaração de Conformidade UE / CERTIFICADO DE CONFORMIDADE

Declaramos o seguinte,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALEMANHA

que a máquina abaixo designada está em conformidade com os requisitos básicos de segurança e de saúde pertinentes das diretivas CE, devido à sua conceção e construção e na versão por nós colocada no mercado.

Designação da máquina:

Aquecedor industrial a gasóleo

Tipo de máquina:

FX-DH116

Marca registada:

FUXTEC

Aplicação da norma harmonizada EN 13842:2004

Normas:

EN 60335-1:2012+A1

EN 60335-2-102:2006+A1

EN 62233:2008

EN 55014-1:2006+A1+A2

EN 55014-2:2015

EN 61000-3-2:2013

EN 61000-3-3:2014

Assinatura/data do fabricante:

C. Jille

Leonhard Zirkler, 13/09/2022
