Tipo de produto	Multímetro digital
Marca	Velleman
Modelo	DVM020
Dimensões (C x L x A)	150 x 75 x 47 mm
Peso	300 g
Alimentação	2 pilhas 1,5 V AAA
Visor	LCD 2000 contagens, 52,5 x 31 mm, retroiluminação
Categoria de segurança	CAT III 600 V, grau de poluição 2, IP20
Funções de medição	Tensão DC/AC, corrente DC/AC, resistência, diodo, continuidade, temperatura, teste de bateria, NCV, detecção de fio sob tensão
Faixas de medição tensão DC	20 mV a 600 V
Faixas de medição tensão AC	20 mV a 600 V
Faixas de medição corrente DC	200 µA a 10 A
Faixas de medição corrente AC	200 µA a 10 A
Faixas de resistência	200 Ω a 20 MΩ
Faixa de temperatura	-20 °C a 1000 °C / -4 °F a 1832 °F
Impedância de entrada	10 MΩ
Fusíveis	F 0,20 A / 600 V (5x20 mm) e F 10 A / 600 V (5x20 mm)
Funções especiais	Retenção de dados, desligamento automático, lanterna LED, teste de diodo e continuidade sonora
Manutenção e limpeza	Desconectar os cabos, limpar com um pano úmido e detergente suave
Peças de reposição e reparabilidade	Fusíveis e pilhas substituíveis pelo utilizador; outras reparações por um revendedor autorizado
Garantia	24 meses para uso doméstico (condições Velleman)
Informações gerais	Uso interior, evitar humidade, não exceder 600 V, proteção contra sobrecarga, indicação de pilha fraca

Perguntas frequentes - DVM020 VELLEMAN

Como medir uma tensão contínua com o DVM020?

Insira o fio vermelho na tomada VΩmA e o preto em COM. Ajuste o seletor para uma faixa de tensão DC (ex.: 20V). Toque as pontas de prova no circuito. O valor é exibido com polaridade.

O que significa a exibição 'OL' no multímetro?

OL significa 'Over Load' (excedente de faixa). Isso indica que o valor medido ultrapassa a faixa selecionada. Mude para uma faixa superior.

Como substituir a pilha do DVM020?

Desligue o aparelho e desconecte os cabos. Remova o parafuso na parte traseira, abra a caixa, substitua as duas pilhas AAA 1,5 V respeitando a polaridade e depois feche.

Quais fusíveis usar para o DVM020?

Use um fusível F 0,20 A / 600 V (5x20 mm) para a faixa mA e um F 10 A / 600 V (5x20 mm) para a faixa 10 A. Nunca curto-circuitar o porta-fusível.

Como realizar um teste de continuidade?

Ajuste o seletor para a posição ^10 (continuidade). Insira os fios como para uma medição de resistência. Se a resistência for inferior a 50 Ω, o buzzer soa.

Pode-se medir a temperatura com o DVM020?

Sim, ajuste o seletor para °C ou °F. Conecte a sonda de temperatura tipo K (vermelho na tomada dedicada, preto no COM). Coloque a sonda no objeto a medir.

Como usar a função NCV (detecção de tensão sem contato)?

Ajuste o seletor para a posição NCV. Aproxime a parte superior do multímetro do condutor. Se houver tensão, o sinal sonoro soa e o indicador acende.

O multímetro não liga, o que fazer?

Verifique as pilhas. Se o símbolo de pilha fraca aparecer, substitua as pilhas. Se o problema persistir, verifique o fusível (um fusível queimado pode bloquear a exibição em algumas faixas).

Qual é a categoria de segurança do DVM020?

O DVM020 é certificado CAT III 600 V com grau de poluição 2 e proteção IP20. É adequado para uso doméstico e interior.

Como limpar o multímetro?

Desconecte sempre os cabos antes da limpeza. Use um pano úmido com detergente suave. Não use solventes nem produtos abrasivos.

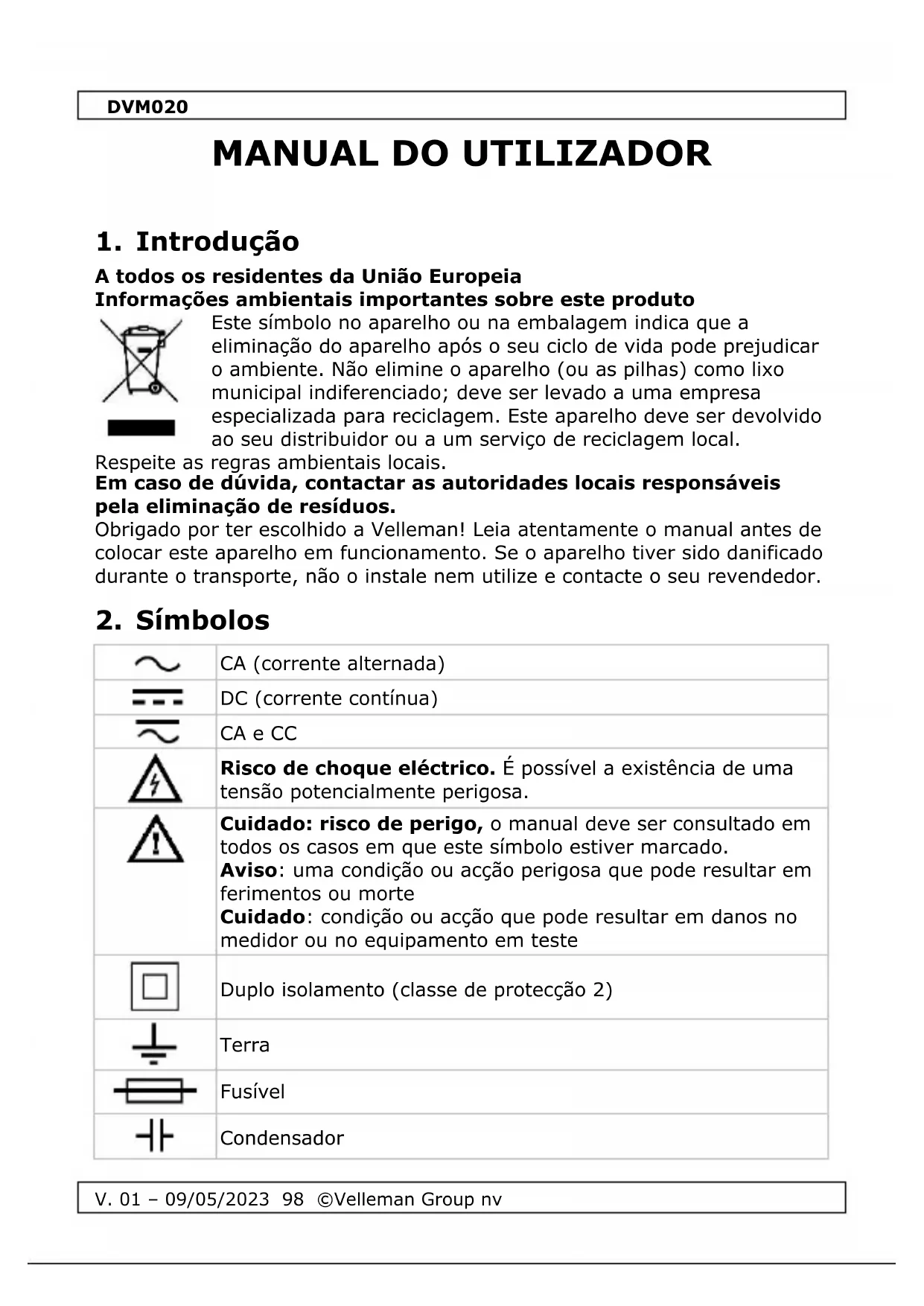

MANUAL DE UTILIZADOR DVM020 VELLEMAN

A todos os residentes da União Europeia

Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local.

Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Símbolos

		CA (corrente alternada)
		DC (corrente contínua)
		CA e CC
		Risco de choque eléctrico. É possível a existência de uma tensão potencialmente perigosa.
		Cuidado: risco de perigo, o manual deve ser consultado em todos os casos em que este símbolo estiver marcado.Aviso: uma condição ou acção perigosa que pode resultar em ferimentos ou morteCuidado: condição ou acção que pode resultar em danos no medidor ou no equipamento em teste
		Duplo isolamento (classe de protecção 2)
		Terra
		Fusível
		Condensador

DVM020

	Díodo
	Continuidade

3. Orientações gerais

Consulte a Garantia de Qualidade e Assistência Técnica Velleman® nas últimas páginas deste manual.

	Este símbolo indica: Ler instruçõesA não leitura das instruções e do manual pode provocar danos, ferimentos ou morte.
	Este símbolo indica: PerigoUma condição ou acção perigosa que pode resultar em ferimentos ou morte.
	Este símbolo indica: Risco de perigo/danoRisco de uma condição ou acção perigosa que pode resultar em danos, ferimentos ou morte.
	Este símbolo indica: Atenção; informações importantesIgnorar esta informação pode conduzir a situações perigosas.
KKD3]	AVISO: Para evitar choques eléctricos, desligue sempre os cabos de teste antes de abrir a caixa. Para evitar riscos de incêndio, utilize apenas fusíveis com as mesmas classificações que as especificadas neste manual.Nota: consultar o aviso no compartimento das pilhas.
	Evitar o frio, o calor e as grandes oscilações de temperatura.Quando o aparelho for deslocado de um local frio para um local quente, deixe-o desligado até atingir a temperatura ambiente.Isto para evitar a condensação e erros de medição.
	Proteger este aparelho contra choques e abusos. Evitar a força bruta durante a utilização.
	Dispositivo com grau de poluição 2. Apenas para utilização em interiores. Manter este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos. Não se destina a utilização industrial.Consultar o §8 Grau de poluição.
	Mantenha o aparelho afastado de crianças e de utilizadores não autorizados.

DVM020

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos eléctricos.

Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho.

Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.

Este é um instrumento de medição da categoria de instalação CAT III. Ver §7 Sobretensão/categoria de instalação.

Leia atentamente esta adenda e o manual. Familiarize-se com as funções do aparelho antes de o utilizar.

Qualquer modificação do aparelho é proibida por razões de segurança. Os danos causados por modificações efectuadas pelo utilizador no aparelho não são cobertos pela garantia.

Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de forma não autorizada anula a garantia.

Os danos causados pela inobservância de determinadas directrizes deste manual não estão cobertos pela garantia e o revendedor não se responsabiliza por quaisquer defeitos ou problemas daí resultantes.

4. Manutenção

Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho.

Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.

Antes de efectuar quaisquer actividades de manutenção, desligue os cabos de teste das tomadas.

Para obter instruções sobre a substituição da bateria ou do fusível, consulte §11 Substituição da bateria e do fusível.

Não aplique abrasivos ou solventes no aparelho. Utilize um pano húmido e um detergente suave para efeitos de limpeza.

5. Durante a utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos eléctricos.

- Se o equipamento for utilizado de uma forma não especificada pelo fabricante, a protecção fornecida pelo equipamento pode ser prejudicada.

DVM020

• Nunca exceder o valor limite de protecção. Este valor-limite é indicado separadamente nas especificações para cada gama de medição.
• Não tocar nos terminais não utilizados quando o medidor está ligado a um circuito que está a ser testado.
• Nunca utilizar o medidor em instalações CAT III quando medir tensões que possam exceder a margem de segurança de 600 V acima da terra.
• Colocar o selector de gama na sua posição mais elevada se a intensidade da carga a medir for desconhecida de antemão.
• Desligue os cabos de teste do circuito testado antes de rodar o selector de gama para mudar de função.
• Ao efectuar medições num aparelho de TV ou em circuitos de alimentação comutados, lembre-se sempre de que o medidor pode ser danificado por quaisquer impulsos de tensão de alta amplitude nos pontos de teste.
• Tenha sempre cuidado ao trabalhar com tensões superiores a 60 VDC ou 30 VAC rms. Mantenha os dedos sempre atrás das barreiras da sonda durante a medição.
• Nunca efectuar medições de resistência, díodos ou continuidade em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão vazios.

6. Descrição geral

Consulte a ilustração na página 2 deste manual:

1. Posição de indução NCV
2. Ecrã LCD iluminado
3. Indicador NCV
4. Botão /H: premir ligeiramente este botão para activar a função de retenção de dados, premir novamente para sair da função de retenção de dados. Manter premido e premir este botão para activar a função de retroiluminação do LCD, premir novamente para sair da função de retroiluminação.
5. botão: liga e desliga a lanterna LED
6. MIN/MAX/REL: pressão breve para activar a função de valor máximo, pressão breve novamente para activar a função de valor mínimo. Pressão longa para voltar ao modo normal.
7. Interruptor rotativo
8. "Conector "10A Introduzir o cabo de teste vermelho neste conector para medir uma corrente máxima de 10 A.

DVM020

9. Tomada "VΩ mA"

Introduza o cabo de teste vermelho (positivo) neste conector para medir a tensão e a resistência.

10. Tomada "COM"

Introduzir o fio de teste preto (negativo).

7. Categoria de sobretensão/instalação

Os DMM são classificados em função do risco e da gravidade da sobretensão transitória que pode ocorrer no ponto de ensaio. Os transientes são explosões de energia de curta duração induzidas num sistema, por exemplo, causadas pela queda de um raio numa linha eléctrica.

As categorias existentes de acordo com a norma EN 61010-1 são:

CAT I	Um medidor com classificação CAT I é adequado para medições em circuitos electrónicos protegidos que não estão directamente ligados à rede eléctrica, por exemplo, circuitos electrónicos, sinais de controlo...
CAT II	Um contador com classificação CAT II é adequado para medições em ambientes CAT I e em aparelhos monofásicos ligados à rede eléctrica por meio de uma ficha e circuitos num ambiente doméstico normal, desde que o circuito esteja afastado pelo menos 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Por exemplo, electrodomésticos, ferramentas portáteis...
CAT III	Um medidor com classificação CAT III é adequado para medições em ambientes CAT I e CAT II, bem como para medições em aparelhos (fixos) monofásicos ou polifásicos que se encontrem a pelo menos 10 m de distância de um ambiente CAT IV, e para medições em equipamentos de nível de distribuição (caixas de fusíveis, circuitos de iluminação, fornos eléctricos).
CAT IV	Um medidor com classificação CAT IV é adequado para medições em ambientes CAT I, CAT II e CAT III, bem como no nível de alimentação primária.Note-se que, para todas as medições em equipamentos cujos cabos de alimentação correm no exterior (aéreos ou subterrâneos), deve ser utilizado um medidor CAT IV.

Aviso:

Este dispositivo foi concebido em conformidade com a norma EN 61010-1, categoria de instalação CAT III 600 V. Isto implica que se aplicam determinadas restrições de utilização relacionadas com tensões e picos de tensão que podem ocorrer no ambiente de utilização. Consulte a tabela acima.

Este aparelho só é adequado para medições até 600 V em CAT III

8. Grau de poluição

A norma IEC 61010-1 especifica diferentes tipos de ambientes de poluição, para os quais são necessárias diferentes medidas de protecção para garantir a segurança. Os ambientes mais severos requerem mais protecção e a protecção contra a poluição que se encontra num determinado ambiente depende principalmente das propriedades do isolamento e do invólucro. A classificação do grau de poluição do DVM indica em que ambiente o dispositivo pode ser utilizado.

Grau de poluição 1	Não existe poluição ou existe apenas poluição seca e não condutora. A poluição não tem qualquer influência. (só se encontra em invólucros hermeticamente fechados)
Grau de poluição 2	Apenas ocorre poluição não condutora. Ocasionalmente, é de esperar uma condutividade temporária causada por condensação. (os ambientes domésticos e de escritório enquadram-se nesta categoria)
Grau de poluição 3	Ocorre poluição condutora ou poluição seca não condutora que se torna condutora devido à condensação que é de esperar.(ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação)
Grau de poluição 4	A poluição gera uma condutividade persistente causada por poeiras condutoras ou pela chuva ou neve (ambientes exteriores expostos e ambientes onde ocorrem níveis elevados de humidade ou concentrações elevadas de partículas finas)

Aviso: Este dispositivo foi concebido em conformidade com a norma EN 61010-1, grau de poluição 2. Isto implica que se aplicam determinadas restrições de utilização relacionadas com a poluição que pode ocorrer no ambiente de utilização. Consulte a tabela acima.

Este dispositivo só é adequado para medições em ambientes da classe 2 de grau de poluição.

9. Especificações

Este aparelho não está calibrado aquando da compra!

Regulamentos relativos ao ambiente de utilização:

DVM020

Utilizar este aparelho apenas para medições em ambientes CAT I, CAT II e CAT III (ver §7).

Utilizar este aparelho apenas num ambiente com grau de poluição 2 (ver §8).

As condições de trabalho ideais incluem:

• temperatura: 18 °C a 28 °C
- humidade relativa: máx. 80 % HR
- altitude: máx. 2000 m (6560 pés)

Desligamento automático: desliga-se automaticamente cerca de 15 minutos após o contador ter sido ligado

Indicação de sobrecarga: "OL"

Indicação da polaridade: negativo "-"

Temperatura de funcionamento: 0°C-40°C

Temperatura de armazenamento: -10°C-50°C

Indicação de bateria fraca:

sonda de teste: CAT III 1000 V / CAT IV 600 V, L = 100 cm

Exibir contagens	Contagens de 2000
Tamanho do LCD (mm)	52.5 x 31
Tensão DC: ±(0,8%+5)	20mV / 200mV / 2V / 20V / 200V / 600V
Tensão CA: ±(0,8%+5)	20mV / 200mV / 2V / 20V / 200V / 600V
Corrente DC: ±(1,2%+5)	200μA / 2mA / 20mA / 200mA /10A
Corrente AC: ±(1,5%+3)	200μA / 2mA / 20mA / 200mA /10A
Resistência: ±(1,2%+5)	200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ
Seleção de intervalo	Gama manual
Controlo de continuidade	Sim
Teste de díodos	Sim
Retenção de dados	Sim
Teste da bateria (1,5V/3V/9V)	Sim
Indicação de excesso de gama	Sim
Luz LED/flash	Sim
Luz de fundo	Sim
Desligamento automático	Sim
Ecrã do ícone da unidade	Sim
Indicação de bateria fraca	Sim
Protecção contra excesso de alcance	Sim
Detecção de NCV	Sim
Detecção de fio vivo	Sim
Temperatura°C: ±(2.0%+3)	-20°C - 1000°C
Temperatura°F: ±(3.0%+3)	-4°F - 1832°F
Medição True RMS	Sim
Bateria	1,5V (AAA) x 2

DVM020

Tamanho do produto (mm)	150x75x47
Peso do produto (g)	300
Categoria de segurança	CATIII 600V
Classificação IP	IP20
Fusíveis	SubstituívelF 0,20 A / 600 V, 5 x 20 mmF 10A / 600V, 5 x 20 mm

9.1 TENSÃO DC E AC

Impedância de entrada:10MΩProtecção contra sobrecarga: gama de 200mV a 250V DC ou 250V AC RMS;outras gamas a 600V DC ou 600V AC RMSGama de frequências: 40Hz - 1000Hz,Ecrã: TRUE RMS

Protecção contra sobrecarga: fusível F200mA/600V para a gama de mAfusível F10A/600V para a gama 10AGama de frequências: 40Hz - 1000Hz, Ecrã: TRUE RMS

Gama	Resolução	Precisão do DCA	Precisão ACA
200uA	0,1μA	±1.0%±5	±1.8%±5
2000uA	1μA	±1.0%±5	±1.8%±5
20mA	10μA	±1.0%±5	±1.8%±5
200mA	100μA	±2.0%±5	±2.5%±5
2A	1mA	±3.0%±5	±3.0%±5
10A	10mA	±3.0%±5	±3.0%±5

Protecção contra sobrecarga:

F 0,20 A / 600 V, 5 x 20 mm

F 10A / 600V, 5 x 20 mm

V. 01 - 09/05/2023 105 ©Velleman Group nv

9.3 RESISTÊNCIA

Não efectuar medições de resistência em circuitos sob tensão

Protecção contra sobrecarga: 250 V DC ou AC rms

9.4 DÍODO E CONTINUIDADE

Não efectuar medições de díodos ou de continuidade em circuitos sob tensão.

descrição

o ecrã lê a tensão de avanço aproximada do díodo

O sinal sonoro incorporado soa se a resistência for inferior a 50 Ω ±30Ω

Protecção contra sobrecarga: 250 V DC ou AC rms

9.5 TEMPERATURA

Unida	Gama	Resolução	Exactidão
°C	-20°C~0°C	1°C	±4°C
	0°C~400°C		±(2.0%+3d)
	400°C~1000°C		±(3.0%+3d)
°F	-4°F~50°F	1°F	±5°F
	50°F~750°F		±(2.0%+5d)

V. 01 - 09/05/2023 106 ©Velleman Group nv

DVM020

750°F~1832°F

±(3.0%+5d)

9.6 TESTE DE BATERIA

Gama	Valor de exibição	Resolução
1.5V	1.5V	0.001V
3V	3V	0.01V
9V	9V	0.01V

Protecção contra sobrecarga: 36V DC ou 36V AC RMS

10. Funcionamento

10.1 MEDIÇÃO DE TENSÃO DC + AC

	Não medir circuitos que possam conter tensões > 600 VDC ou > 600 VAC
	Tenha muito cuidado ao medir tensões superiores a 60 VDC ou 30 VAC rms.Durante a medição, colocar sempre os dedos por trás dos bordos de protecção das sondas de teste!

1. Insira o cabo de teste vermelho na tomada "VΩmA" e insira o cabo de teste preto na tomada "COM".
2. Colocar o interruptor rotativo na gama de tensões e tocar com as pontas de prova do cabo de teste no circuito a ser testado, a ligação vermelha do cabo de teste será apresentada.

Notas

• Coloque o interruptor rotativo na gama superior se não conhecer a gama actual em teste e, em seguida, desça até obter a melhor precisão.
• Para evitar choques eléctricos e/ou danos no instrumento, não tente efectuar qualquer medição de tensão que possa exceder 600VRMS.
• É uma situação normal e não afecta a medição, uma vez na gama de mV ou V, mesmo sem entrada ou ligação com cabo de teste, o medidor mostra o valor no LCD.
• Um excesso de gama é indicado por OL ou -OL. Definir para um intervalo superior.
• A corrente máxima de entrada é de 600 V rms.

V. 01 - 09/05/2023 107 ©Velleman Group nv

10.2 MEDIÇÃO DE CORRENTE DC

Não medir circuitos que possam conter tensões > 600 VDC ou > 600 VAC

Tenha muito cuidado ao medir tensões superiores a 60 VDC ou 30 VAC rms. Durante a medição, colocar sempre os dedos por trás dos bordos de protecção das sondas de teste!

1. Inserir o cabo de teste preto na tomada COM, para medição de corrente inferior a 200mA inserir o cabo de teste vermelho na tomada "VΩmA", para medição de corrente entre 200mA e 10A inserir o cabo de teste vermelho na tomada 10A.
2. Colocar o interruptor rotativo na gama de corrente e tocar com as pontas de prova do cabo de teste no circuito a ser testado; a ligação vermelha do cabo de teste será apresentada.

Notas

• Coloque o interruptor rotativo na gama superior se não conhecer a gama actual em teste e, em seguida, desça até obter a melhor precisão.
• Se o visor indicar "OL" para acima da gama, coloque o interruptor rotativo na gama superior.
• Indica que a corrente máxima é de 200 mA ou 10 A com base nos conectores dos cabos de teste vermelhos a inserir, o fusível queimar-se-á se a corrente for superior à gama.

10.3 MEDIÇÃO DA RESISTÊNCIA

Não efectuar medições de resistência em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão vazios.

1. Introduzir o cabo de teste preto na tomada "COM" e o cabo de teste vermelho na tomada "VΩmA".
2. O interruptor rotativo para a gama Ω e toque com o cabo de teste na resistência testada e leia o valor no LCD.

Notas

• Se o visor apresentar "OL" para excesso de gama, coloque o interruptor rotativo numa gama superior. Para medir mais de 1MΩ de alta resistência, o medidor pode demorar alguns segundos para estabilizar as leituras.
• No circuito aberto, o contador apresenta "OL" para indicar que não há entrada.

DVM020

- Para evitar choques eléctricos, desligue a alimentação da unidade em teste e descarregue todos os condensadores antes de efectuar quaisquer medições de resistência.

10.4 TESTE DE DÍODOS E DE CONTINUIDADE

Não efectuar medições de díodos ou de continuidade em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão vazios.

1. Insira o cabo de teste preto na tomada "COM" e o cabo de teste vermelho na tomada "VΩmA", a polaridade do cabo de teste vermelho é "+".
2. Colocar o interruptor rotativo na gama ➤, colocar o fio de teste vermelho no ânodo do díodo e o fio de teste preto no cátodo do díodo, o medidor mostrará a tensão de avanço aproximada do díodo.

10.5 CONTROLO DE CONTINUIDADE

1. Introduzir o cabo de teste preto na tomada "COM" e o cabo de teste vermelho na tomada "VΩmA".
2. Defina o interruptor rotativo para a gama e toque nos cabos de teste em ambos os pontos do circuito, se a resistência entre dois pontos for inferior a 50Ω±30Ω, o sinal sonoro incorporado será emitido

Notas

1. Mesmo sem o sinal sonoro, pode ainda existir tensão. Não confie apenas na detecção de tensão sem contacto para determinar a presença de tensão. O funcionamento da detecção pode estar sujeito à concepção da tomada, à espessura do isolamento e a diferentes tipos e outros factores.
2. Quando os terminais de entrada do medidor detectam tensão, devido à influência da tensão actual, o indicador de detecção de tensão pode também acender-se.
3. Manter o aparelho afastado de fontes de ruído eléctrico durante os testes, ou seja, luzes fluorescentes e reguláveis, motores, etc. Estas fontes podem accionar a detecção de NCV e invalidar o teste.

10.6 RETENÇÃO DE DADOS

Em qualquer intervalo, prima brevemente 7H para bloquear o valor apresentado. O sinal H aparecerá no ecrã. Prima brevemente 7H novamente para sair.

DVM020

10.7 MEDIÇÃO DA TEMPERATURA

1. Defina o interruptor rotativo para °C / °Frange, o valor da temperatura ambiente mostra no visor LCD
2. Insira o terminal vermelho da sonda de temperatura (tipo K) no conector °C / °F, terminal preto no conector COM, coloque a ponta da sonda de temperatura onde necessário para medir.
3. Ler o valor da temperatura no ecrã LCD.

Notas

Uma vez que o circuito de compensação de junção a frio fica parado dentro do medidor, devido à boa vedação do medidor, demora muito tempo a atingir o equilíbrio térmico com o ambiente de medição, o medidor tem de ser colocado nos ambientes de medição durante mais tempo para obter leituras mais exactas.

10.8 TESTE DE BATERIA

1. Introduza o cabo de teste preto na tomada "COM" e o cabo de teste vermelho na tomada "VΩmA". A polaridade do cabo de teste vermelho é "+".
2. Colocar o interruptor rotativo na gama "BAT".
3. Coloque a ponta do cabo de teste vermelho no positivo da bateria e a ponta do cabo de teste preto no negativo da bateria.

Notas

Para evitar danos no medidor, a tensão máxima da bateria não deve exceder os 36V.

10.9 DETECÇÃO DE TENSÃO SEM CONTACTO (NCV)

1. Colocar o interruptor rotativo na gama NCV e no ecrã LCD "EF".
2. Contactar a parte superior do medidor com o circuito em teste, o sinal de alerta sonoro será emitido assim que a tensão sair.

Notas

1. O resultado da detecção é apenas para referência, não determinar a tensão APENAS através da detecção NCV.
2. A detecção pode interferir com a concepção da tomada, a espessura do isolamento e outras condições variáveis.
3. As fontes de interferência externas, como a lanterna, o motor, etc., podem provocar uma detecção incorrecta.

10.10 RECONHECIMENTO DE FIO VIVO (VIVO)

1. Colocar o interruptor rotativo na gama Live e no ecrã LCD "LIVE".
2. Insira o cabo de teste vermelho na tomada VΩmA e coloque a ponta do cabo de teste vermelho na
3. contacto com a tensão CA. Uma vez que o medidor emite um som de alarme e o LCD mostra "LIVE", significa que o fio sob teste é um fio vivo.

Notas

1. Quando o circuito está em fuga grave, o fio de teste vermelho chega a contactar a linha de terra, o sinal sonoro do medidor será emitido.
2. A detecção pode interferir com a concepção da tomada, a espessura do isolamento e outras condições variáveis.
3. As fontes de interferência externas, como a lanterna, o motor, etc., podem provocar uma detecção incorrecta.

11. Substituição da bateria e do fusível

	AVISO: Para evitar choques eléctricos, desligue sempre os cabos de teste antes de abrir a caixa. Para evitar riscos de incêndio, utilize apenas fusíveis com as mesmas classificações que as especificadas neste manual.Nota: consultar o aviso no compartimento das pilhas
	Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho.Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.
	Desligue os cabos de teste das pontas de teste e retire os cabos de teste dos terminais de medição antes de substituir as baterias ou os fusíveis.

• Quando é apresentado o ecrã " ", a pilha deve ser substituída.
• Os fusíveis raramente precisam de ser substituídos e os fusíveis queimados resultam quase sempre de erro humano.

Para substituir a pilha:

• Desligar o instrumento. Desligar os cabos de teste.
• Retire o parafuso na parte de trás da caixa e abra-a com cuidado.
• Retire a pilha antiga e coloque uma nova.
• Fechar a caixa e apertar o parafuso.

Pilha: 1,5 V (AAA) x 2, respeitar a polaridade

DVM020

• Antes da substituição do fusível, certifique-se de que o multímetro está desligado da fonte de tensão externa e de outros instrumentos ligados.
• Utilizar apenas os fusíveis descritos na secção de dados técnicos! É proibida a utilização de fusíveis auxiliares, em especial de porta-fusíveis em curto-circuito, o que pode provocar a destruição do aparelho ou lesões corporais graves no operador.

Para substituir os fusíveis:

• Desligar o instrumento. Desligar os cabos de teste.
• Retire o parafuso na parte de trás da caixa e abra-a com cuidado.
• Retirar o fusível defeituoso e colocar um novo.
• Fechar a caixa e apertar o parafuso.

Fusíveis: F 0,20 A / 600 V, 5 x 20 mm e F 10A / 600V, 5 x 20 mm Certifique-se de que o aparelho está bem fechado e volte a colocar o rebordo de protecção no lugar antes de o utilizar.

12. Resolução de problemas

Se o aparelho apresentar um comportamento anormal durante a medição, isso significa que o fusível interno está defeituoso.

Tenha em atenção que um nível baixo de bateria pode levar a medições incorrectas. Substitua a pilha regularmente.

(Dica: a luminosidade reduzida da retroiluminação/do ecrã LCD indica um nível de pilha baixo).

Utilizar este aparelho apenas com acessórios originais. A Velleman nv não pode ser responsabilizada em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio electrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
