MANUAL DE UTILIZADOR VTTEST23 VELLEMAN

A todos os residentes da União Europeia Informações ambientais importantes sobre este produto Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais. Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos. Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

Cuidado: risco de perigo, o manual deve ser consultado em todos os casos em que este símbolo estiver marcado. Aviso: uma condição ou ação perigosa que pode resultar em ferimentos ou morte Cuidado: condição ou ação que pode resultar em danos no medidor ou no equipamento em teste

3. Orientações gerais

Consulte a Garantia de Qualidade e Assistência Técnica Velleman

Este símbolo indica: Ler instruções A não leitura das instruções e do manual pode provocar danos, ferimentos ou morte.

Este símbolo indica: Perigo Uma condição ou ação perigosa que pode resultar em ferimentos ou morte.

Risco de uma condição ou ação perigosa que pode resultar em danos, ferimentos ou morte.

Este símbolo indica: Atenção; informações importantes Ignorar esta informação pode conduzir a situações perigosas. AVISO: Para evitar choques eléctricos, desligue sempre os cabos de teste antes de abrir a caixa. Para evitar riscos de incêndio, utilize apenas fusíveis com as mesmas classificações que as especificadas neste manual. Nota: consultar o aviso no compartimento das pilhas.

Evitar o frio, o calor e as grandes oscilações de temperatura. Quando o aparelho for deslocado de um local frio para um local quente, deixe-o desligado até atingir a temperatura ambiente. Isto para evitar a condensação e erros de medição.

Proteger este aparelho contra choques e abusos. Evitar a força bruta durante a utilização.

Dispositivo com grau de poluição 2. Apenas para utilização em interiores. Manter este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos. Não se destina a utilização industrial. Consultar o §8 Grau de poluição.

Mantenha o aparelho afastado de crianças e de utilizadores não autorizados.

Risco de choque elétrico durante o funcionamento. Tenha muito cuidado ao medir circuitos eléctricos.

Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho. Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.

Este é um instrumento de medição da categoria de instalação CAT II. Ver §7 Sobretensão/categoria de instalação.

Leia atentamente esta adenda e o manual. Familiarize-se com as funções do aparelho antes de o utilizar. IP30 Representa o nível de proteção contra condições externas especificadas.VTTEST23

V. 01 – 29/09/2023 58 ©Velleman Group nv

3: Proteção contra o contacto com uma ferramenta. Proteção contra o toque apenas para aparelhos de medição. Proteção contra a penetração de objectos sólidos de dimensão superior a 2,5 mm. 0: Sem proteção contra a humidade ou a água

Qualquer modificação do aparelho é proibida por razões de segurança. Os danos causados por modificações efectuadas pelo utilizador no aparelho não são cobertos pela garantia.

Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de forma não autorizada anula a garantia. Os danos causados pelo desrespeito de determinadas directrizes deste manual não estão cobertos pela garantia e o revendedor não se responsabiliza por quaisquer defeitos ou problemas daí resultantes.

Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho. Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.

Não aplique abrasivos ou solventes no medidor. Utilize um pano húmido e um detergente suave para efeitos de limpeza.

5. Durante a utilização

Risco de choque elétrico durante o funcionamento. Tenha muito cuidado ao medir circuitos eléctricos.

• Leia, compreenda e siga as Regras de Segurança e as instruções de funcionamento deste manual antes de utilizar este instrumento.

• O verificador de tensão foi concebido para ser utilizado por pessoas qualificadas e de acordo com métodos de trabalho seguros.

• Se o equipamento for utilizado de uma forma não especificada pelo fabricante, a proteção fornecida pelo equipamento pode ser prejudicada.

• Não é permitido a pessoas não autorizadas desmontar o aparelho de controlo.

• Manter os dedos afastados das pontas de prova metálicas quando efetuar medições.VTTEST23

V. 01 – 29/09/2023 59 ©Velleman Group nv

• Cumprir todos os códigos de segurança. Utilizar equipamento de proteção pessoal aprovado quando trabalhar perto de circuitos eléctricos sob tensão.

• Tenha cuidado com circuitos sob tensão. Tensões superiores a 30 V CA RMS, 42 V CA de pico ou 60 V CC representam um risco de choque.

• Não utilize o aparelho de teste em ambientes húmidos ou molhados ou durante tempestades eléctricas.

• Não utilizar o aparelho de teste perto de vapores, poeiras ou gases explosivos.

• Não utilize o aparelho de teste se este funcionar incorretamente. A proteção pode ficar comprometida.

• Não aplique uma tensão que exceda os limites máximos de entrada nominal do aparelho de teste.

• Nunca utilizar o aparelho em instalações CAT II para medir tensões que possam exceder a margem de segurança de 230 V acima da terra.

• A unidade destina-se a ser utilizada apenas por períodos curtos, normalmente inferiores a 2 minutos, e não deve ser deixada ligada à corrente durante períodos prolongados.

• As ranhuras de ventilação não devem ser tapadas ou obstruídas.

• A unidade destina-se a ser utilizada apenas na orientação vertical.

• A unidade deve ser sempre verificada quanto a quaisquer sinais de danos antes de ser utilizada. Se existirem sinais visuais de danos, não utilizar. Devolver a unidade ao fornecedor para análise. Os sinais visuais de danos incluem a verificação do exterior da caixa, dos pinos e da etiqueta. Se algum estiver danificado, NÃO UTILIZAR.

• Para verificar se o aparelho de teste está a funcionar corretamente, ligue-o sempre primeiro a uma tomada em bom estado antes de o utilizar.

• Se a unidade tiver sofrido um choque mecânico, como uma queda, mande-a verificar primeiro pelo fornecedor.

• O produto não tem peças que possam ser reparadas pelo utilizador.

• O produto foi concebido em conformidade com a norma EN 61010 e está classificado como IP30.

• O produto não detecta a inversão do neutro da terra.

• O verificador de tomadas destina-se a ser uma ferramenta de indicação de avarias de primeiro nível e apenas verifica a polaridade correcta.VTTEST23

V. 01 – 29/09/2023 60 ©Velleman Group nv

6. Categoria de sobretensão/instalação

Os aparelhos de teste de tensão são classificados consoante o risco e a gravidade da sobretensão transitória que pode ocorrer no ponto de teste. Os transientes são explosões de energia de curta duração induzidas num sistema, por exemplo, causadas pela queda de um raio numa linha eléctrica. As categorias existentes de acordo com a norma EN 61010-1 são: CAT

Um medidor com classificação CAT I é adequado para medições em circuitos electrónicos protegidos que não estão diretamente ligados à rede eléctrica, por exemplo, circuitos electrónicos, sinais de controlo... CAT

Um contador com classificação CAT II é adequado para medições em ambientes CAT I e em aparelhos monofásicos ligados à rede eléctrica por meio de uma ficha e circuitos num ambiente doméstico normal, desde que o circuito esteja afastado pelo menos 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Por exemplo, electrodomésticos, ferramentas portáteis... CAT III Um medidor com classificação CAT III é adequado para medições em ambientes CAT I e CAT II, bem como para medições em aparelhos (fixos) monofásicos ou polifásicos que se encontrem a pelo menos 10 m de distância de um ambiente CAT IV, e para medições em equipamentos de nível de distribuição (caixas de fusíveis, circuitos de iluminação, fornos eléctricos). CAT

Um medidor com classificação CAT IV é adequado para medições em ambientes CAT I, CAT II e CAT III, bem como no nível de alimentação primária. Note-se que, para todas as medições em equipamentos cujos cabos de alimentação correm no exterior (aéreos ou subterrâneos), deve ser utilizado um medidor CAT IV.

Aviso: Este aparelho foi concebido em conformidade com a norma EN 61010-1, categoria de instalação CAT II 230 V. Isto implica que se aplicam determinadas restrições de utilização relacionadas com tensões e picos de tensão que podem ocorrer no ambiente de utilização. Consulte a tabela acima.

Este aparelho só é adequado para medições até 230 V em CAT IIVTTEST23

A norma IEC 61010-1 especifica diferentes tipos de ambientes de poluição, para os quais são necessárias diferentes medidas de proteção para garantir a segurança. Os ambientes mais severos requerem mais proteção e a proteção contra a poluição que se encontra num determinado ambiente depende principalmente das propriedades do isolamento e do invólucro. A classificação do grau de poluição do DVM indica em que ambiente o dispositivo pode ser utilizado. Grau de poluição 1 Não existe poluição ou existe apenas poluição seca e não condutora. A poluição não tem qualquer influência. (só se encontra em invólucros hermeticamente fechados)

Grau de poluição 2 Apenas ocorre poluição não condutora. Ocasionalmente, é de esperar uma condutividade temporária causada por condensação. (os ambientes domésticos e de escritório enquadram-se nesta categoria) Grau de poluição 3 Ocorre poluição condutora ou poluição seca não condutora que se torna condutora devido à condensação que é de esperar. (ambientes industriais e ambientes expostos ao ar exterior -

mas não em contacto com a precipitação) Grau de poluição 4 A poluição gera uma condutividade persistente causada por poeiras condutoras ou pela chuva ou neve (ambientes exteriores expostos e ambientes onde ocorrem níveis elevados de humidade ou concentrações elevadas de partículas finas)

Aviso: Este dispositivo foi concebido de acordo com a norma EN 61010-1, grau de poluição 2. Isto implica que se aplicam determinadas restrições de utilização relacionadas com a poluição que pode ocorrer no ambiente de utilização. Consulte a tabela acima.

Este dispositivo só é adequado para medições em ambientes da classe 2 de grau de poluição.

Este aparelho não está calibrado aquando da compra! Regulamentos relativos ao ambiente de utilização: Utilizar este aparelho apenas para medições em ambientes CAT I, CAT II e CAT III (ver §7). Utilizar este aparelho apenas num ambiente com grau de poluição 2 (ver §8).VTTEST23

V. 01 – 29/09/2023 62 ©Velleman Group nv

Medições de tensão AC 230 V - 50Hz - 11mA Norma de segurança EN 61010 Classificação de segurança

Tipo de testador de tensão

Tipo de som de alarme Campainha, ótica Classificação IP IP30 Número de postes

Tipo de ficha de rede Tipo F (Alemanha - Schuko) Altitude Máx. 2000m Temperatura Máx. 40°C Flutuações da tensão de alimentação ± 10% Unidade de peso 60 g Unidade de altura 68 mm Unidade de largura 60 mm Unidade de profundidade 56 mm

Realização de testes e medições O aparelho de teste de tensão de tomadas foi concebido para ajudar os utilizadores a determinar a presença e o nível de tensão eléctrica em tomadas de parede e tomadas normais. Esta ferramenta essencial destina- se tanto a electricistas profissionais como a proprietários de casas para garantir a segurança e a funcionalidade de circuitos e tomadas eléctricas. Com este aparelho de teste de tomadas pode verificar se as tomadas, os enroladores de cabos e as extensões estão corretamente ligados. Detecta se a tomada está ligada com a polaridade correcta e mostra os erros de cablagem. Aviso: Este dispositivo só funciona em redes com corrente (L1) e neutro (N) (rede TN):

• 230V entre as ligações L1 e N. A ligação N é quase 0V Este dispositivo não funciona em Live (L1) e Live (L2) (rede informática):

• 230V entre a ligação L1 e L2. L1 e L2 dá 115V entre a terra e L1 ou L2VTTEST23

V. 01 – 29/09/2023 63 ©Velleman Group nv

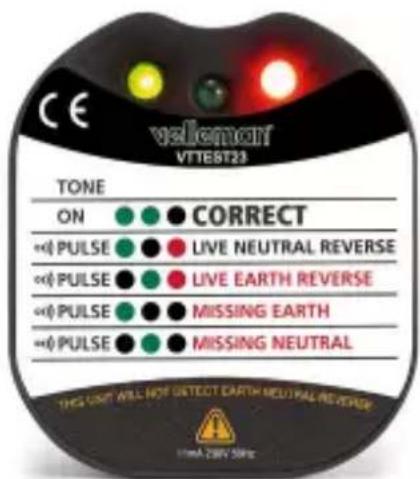

Indicadores visuais: A ferramenta está equipada com uma série de luzes LED. O aparelho de teste de tomadas acende-se a VERDE, VERDE, DESLIGADO e o sinal sonoro está continuamente ligado para verificar se a polaridade está correcta. Qualquer outra combinação indica uma avaria. Gráfico de combinações de falhas:

Aviso X E L Em falta

Aviso X L E Em falta

Aviso X N L Em falta

Aviso X L N Em falta

Aviso X = Sem ligação Utilizar este aparelho apenas com acessórios originais. A Velleman group nv não pode ser responsabilizada em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

• W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi). Garantia de serviço e de qualidade Velleman® Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia). Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos: - todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas…) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias… (lista ilimitada); - todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.; - danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante; - todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional); - todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento. - todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®; - despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece as condições aqui mencionadas. A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
