Intitulé	Description
Type de produit	Multimètre numérique
Plage de mesure de tension	0-600 V AC/DC
Plage de mesure de courant	0-10 A AC/DC
Plage de mesure de résistance	0-20 MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, test de diode, test de continuité
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles 9V
Dimensions	200 x 100 x 40 mm
Poids	300 g
Normes de sécurité	CAT II 600V, CAT III 300V
Utilisation	Idéal pour les travaux d'électronique et d'électricité
Maintenance	Vérifier régulièrement l'état des piles et des sondes
Garantie	2 ans

FOIRE AUX QUESTIONS - VTTEST23 VELLEMAN

Comment allumer le multimètre VELLEMAN VTTEST23 ?

Pour allumer le multimètre, tournez le sélecteur de fonction sur n'importe quelle position de mesure. L'écran s'allumera automatiquement.

Que faire si l'écran du multimètre reste noir ?

Vérifiez d'abord si les piles sont correctement insérées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment mesurer la tension continue avec le VTTEST23 ?

Sélectionnez la fonction 'DCV' sur le sélecteur de fonction, puis connectez les sondes aux points de mesure. Assurez-vous que le rouge est connecté au positif et le noir au négatif.

Comment mesurer la résistance ?

Tournez le sélecteur sur la fonction 'Ω' pour mesurer la résistance. Connectez les sondes aux bornes de la résistance à tester.

Que signifie 'OL' sur l'écran ?

'OL' signifie 'Over Limit', indiquant que la valeur mesurée dépasse la plage de mesure sélectionnée. Essayez de sélectionner une plage plus élevée.

Comment changer les piles du VTTEST23 ?

Retirez le couvercle du compartiment des piles situé à l'arrière de l'appareil. Remplacez les piles usées par des piles neuves en respectant la polarité.

Le multimètre est-il étalonné en usine ?

Oui, le VELLEMAN VTTEST23 est étalonné en usine. Toutefois, il est recommandé de le recalibrer périodiquement pour garantir la précision.

Comment effectuer un test de continuité ?

Sélectionnez la fonction de continuité sur le multimètre. Connectez les sondes aux points de test, et un bip sonore indiquera qu'il y a continuité.

Le VTTEST23 peut-il mesurer l'intensité du courant ?

Oui, le multimètre peut mesurer l'intensité du courant. Assurez-vous de le placer en série dans le circuit et sélectionnez la fonction appropriée sur le sélecteur.

Que faire si le multimètre ne donne pas de mesure précise ?

Vérifiez les connexions des sondes, assurez-vous que les piles sont chargées et que le multimètre est réglé sur la bonne fonction. Si le problème persiste, envisagez de le faire vérifier par un professionnel.

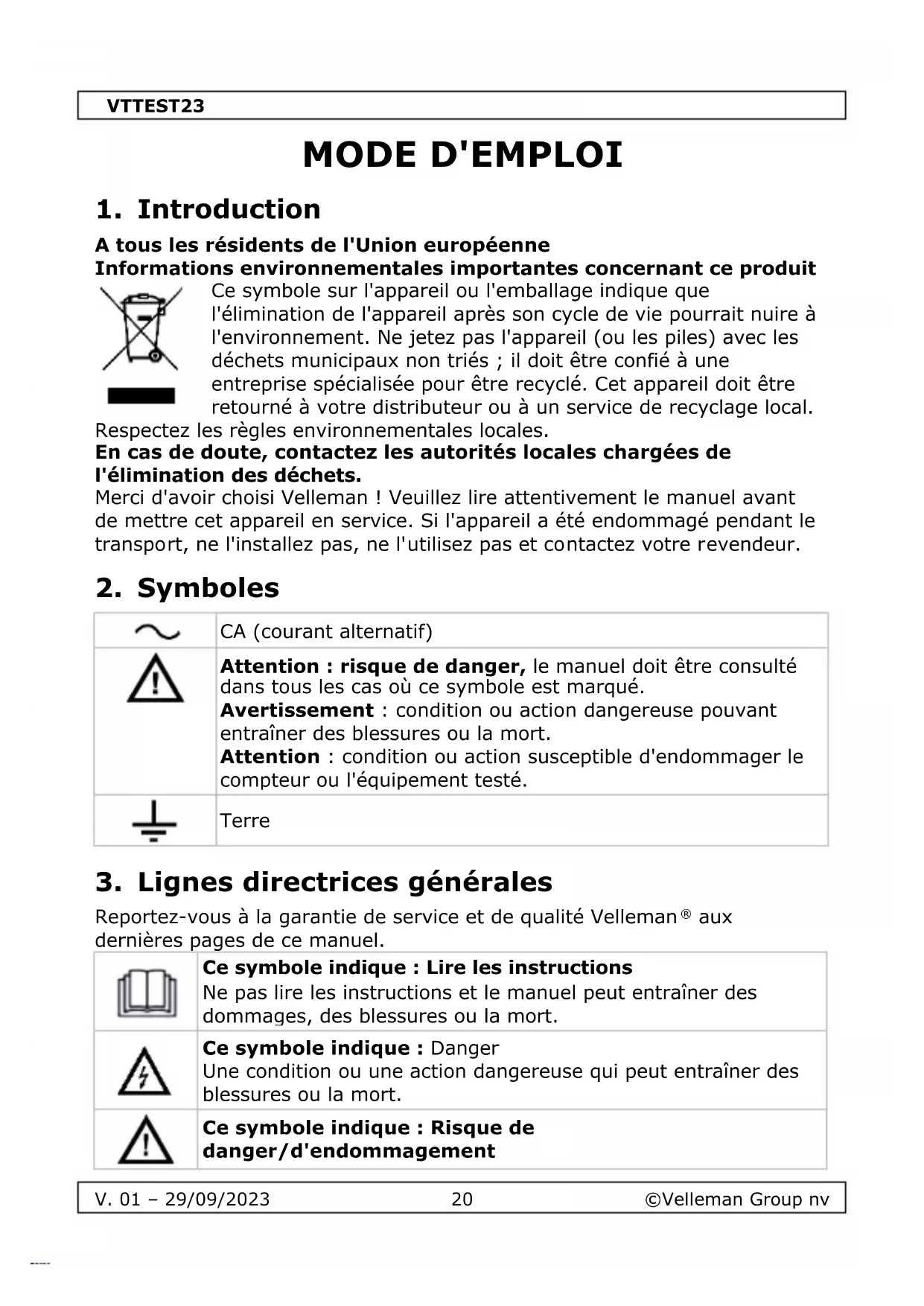

MODE D'EMPLOI VTTEST23 VELLEMAN

A tous les résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales. En cas de doute, contactez les autorités locales chargées de l'élimination des déchets. Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

Attention : risque de danger, le manuel doit être consulté dans tous les cas où ce symbole est marqué.

Avertissement : condition ou action dangereuse pouvant

entraîner des blessures ou la mort. Attention : condition ou action susceptible d'endommager le compteur ou l'équipement testé.

3. Lignes directrices générales

Reportez-vous à la garantie de service et de qualité Velleman

aux dernières pages de ce manuel.

Ce symbole indique : Lire les instructions Ne pas lire les instructions et le manuel peut entraîner des dommages, des blessures ou la mort.

Ce symbole indique : Danger Une condition ou une action dangereuse qui peut entraîner des blessures ou la mort.

Ce symbole indique : Risque de danger/d'endommagementVTTEST23

V. 01 – 29/09/2023 21 ©Velleman Group nv

Risque d'une situation ou d'une action dangereuse pouvant entraîner des dommages, des blessures ou la mort.

Ce symbole indique : Attention ; information importante Ignorer ces informations peut conduire à des situations dangereuses.

AVERTISSEMENT : Pour éviter tout choc électrique,

débranchez toujours les fils d'essai avant d'ouvrir le boîtier. Pour éviter les risques d'incendie, n'utilisez que des fusibles ayant les mêmes caractéristiques que celles spécifiées dans ce manuel. Remarque : voir l'avertissement sur le compartiment des piles.

Évitez le froid, la chaleur et les grandes variations de température. Lorsque l'appareil est déplacé d'un endroit froid à un endroit chaud, laissez-le éteint jusqu'à ce qu'il ait atteint la température ambiante. Cela permet d'éviter la condensation et les erreurs de mesure.

Protégez cet appareil contre les chocs et les abus. Évitez d'utiliser la force brute lors de l'utilisation.

Degré de pollution 2-dispositifs. Utilisation à l'intérieur uniquement. Tenir cet appareil à l'écart de la pluie, de l'humidité, des éclaboussures et des gouttes de liquide. Ne convient pas à un usage industriel. Voir §8 Degré de pollution.

Gardez l'appareil hors de portée des enfants et des utilisateurs non autorisés.

Risque de choc électrique pendant le fonctionnement. Soyez très prudent lorsque vous mesurez des circuits sous tension.

L'appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Adressez-vous à un revendeur agréé pour l'entretien et/ou les pièces de rechange.

Il s'agit d'un instrument de mesure de catégorie d'installation CAT II. Se référer au §7 Surtension/catégorie d'installation.

Lisez attentivement le présent addendum et le manuel. Familiarisez-vous avec les fonctions de l'appareil avant de l'utiliser.VTTEST23

V. 01 – 29/09/2023 22 ©Velleman Group nv

IP30 Représentant le niveau de protection contre les conditions externes spécifiées. 3 : Protection contre le contact avec un outil. Protection contre le contact uniquement pour les appareils de mesure. Protection contre la pénétration d'objets solides de plus de 2,5 mm. 0 : Pas de protection contre l'humidité ou l'eau

Toute modification de l'appareil est interdite pour des raisons de sécurité. Les dommages causés par des modifications de l'appareil par l'utilisateur ne sont pas couverts par la garantie.

N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie. Les dommages causés par le non-respect de certaines directives de ce manuel ne sont pas couverts par la garantie et le revendeur n'acceptera aucune responsabilité pour les défauts ou les problèmes qui pourraient en résulter.

L'appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Adressez-vous à un revendeur agréé pour l'entreti en et/ou les pièces de rechange.

N'appliquez pas de produits abrasifs ou de solvants sur le lecteur. Utilisez un chiffon humide et un détergent doux pour le nettoyage.

5. Pendant l'utilisation

Risque de choc électrique pendant le fonctionnement. Soyez très prudent lorsque vous mesurez des circuits sous tension.

• Lisez, comprenez et suivez les règles de sécurité et les instructions d'utilisation de ce manuel avant d'utiliser cet instrument.

• Le testeur de tension est conçu pour être utilisé par des personnes qualifiées et conformément à des méthodes de travail sûres.

• Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par l'équipement peut être altérée.

• Il est interdit aux personnes non autorisées de démonter le testeur.

• Ne pas approcher les doigts des pointes métalliques de la sonde lors de la prise de mesures.VTTEST23

V. 01 – 29/09/2023 23 ©Velleman Group nv

• Respecter tous les codes de sécurité. Utiliser un équipement de protection individuelle approuvé pour travailler à proximité de circuits électriques sous tension.

• Soyez prudent sur les circuits sous tension. Les tensions supérieures à 30V AC RMS, 42V AC peak ou 60V DC présentent un risque d'électrocution.

• N'utilisez pas le testeur dans des environnements humides ou mouillés ou pendant des orages électriques.

• N'utilisez pas le testeur à proximité de vapeurs, de poussières ou de gaz explosifs.

• N'utilisez pas le testeur s'il ne fonctionne pas correctement. La protection peut être compromise.

• N'appliquez pas de tension supérieure aux limites d'entrée maximales du testeur.

• N'utilisez jamais le compteur avec des installations CAT II lorsque vous mesurez des tensions qui pourraient dépasser la marge de sécurité de 230 V au-dessus de la terre.

• L'appareil n'est conçu que pour être utilisé pendant de courtes périodes, généralement moins de 2 minutes, et ne doit pas être laissé branché pendant de longues périodes.

• Les fentes d'aération ne doivent pas être couvertes ou obstruées.

• L'appareil est destiné à être utilisé uniquement en position verticale.

• L'appareil doit toujours être vérifié avant son utilisation afin de détecter tout signe de détérioration. Renvoyez l'appareil au fournisseur pour analyse. Les signes visuels de dommages comprennent l'examen de l'extérieur du boîtier, des broches et de l'étiquette. Si l'un d'entre eux est endommagé, NE PAS UTILISER.

• Pour vérifier que le testeur fonctionne correctement, il faut toujours le brancher sur une prise de courant en bon état avant de l'utiliser.

• Si l'appareil a subi un choc mécanique tel qu'une chute, faites-le d'abord vérifier par un fournisseur.

• Le produit ne comporte aucune pièce réparable par l'utilisateur.

• Le produit est conçu pour être conforme à la norme EN 61010 et est classé IP30.

• Le produit ne détecte pas le neutre inversé.

• Le testeur de prise est conçu comme un outil de premier niveau pour l'indication des défauts et ne vérifie que la polarité correcte.

6. Catégorie de surtension/installation

Les testeurs de tension sont classés en fonction du risque et de la gravité des surtensions transitoires susceptibles de se produire au point de test. LesVTTEST23

V. 01 – 29/09/2023 24 ©Velleman Group nv

transitoires sont des bouffées d'énergie de courte durée induites dans un système, par exemple à la suite d'un coup de foudre sur une ligne électrique. Les catégories existantes selon la norme EN 61010-1 sont les suivantes : CAT

Un compteur homologué CAT I convient pour les mesures sur les circuits électroniques protégés qui ne sont pas directement connectés au réseau électrique, par exemple les circuits électroniques, les signaux de commande... CAT

Un compteur classé CAT II convient pour les mesures dans les environnements CAT I et les appareils monophasés qui sont connectés au réseau au moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit soit éloigné d'au moins 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Il s'agit par exemple d'appareils ménagers, d'outils portables... CAT III Un compteur homologué CAT III convient pour les mesures dans les environnements CAT I et CAT II, ainsi que pour les mesures sur des appareils (fixes) monophasés ou polyphasés situés à une distance d'au moins 10 m d'un environnement CAT IV, et pour les mesures dans ou sur des équipements de niveau de distribution (boîtes à fusibles, circuits d'éclairage, fours électriques). CAT

Un compteur classé CAT IV convient pour les mesures dans les environnements CAT I, CAT II et CAT III, ainsi qu'au niveau de l'alimentation primaire. Notez que pour toutes les mesures effectuées sur des équipements dont les câbles d'alimentation passent à l'extérieur (en aérien ou en souterrain), un appareil de mesure CAT IV doit être utilisé.

Cet appareil a été conçu conformément à la norme EN 61010-1 catégorie d'installation CAT II 230 V. Cela implique que certaines restrictions d'utilisation s'appliquent en ce qui concerne les tensions et les pics de tension qui peuvent se produire dans l'environnement d'utilisation. Voir le tableau ci-dessus.

Cet appareil ne convient que pour des mesures jusqu'à 230 V en CAT II.

7. Degré de pollution

La CEI 61010-1 spécifie différents types d'environnements pollués, pour lesquels différentes mesures de protection sont nécessaires pour garantir la sécurité. Les environnements plus difficiles nécessitent une protection plusVTTEST23

V. 01 – 29/09/2023 25 ©Velleman Group nv

importante, et la protection contre la pollution que l'on trouve dans un certain environnement dépend principalement des propriétés de l'isolation et du boîtier. Le degré de pollution du DVM indique dans quel environnement l'appareil peut être utilisé. Degré de pollution 1 Il n'y a pas de pollution ou seulement une pollution sèche et non conductrice. La pollution n'a aucune influence. (uniquement dans les enceintes hermétiques)

Degré de pollution 2 Seule une pollution non conductrice se produit. Il faut parfois s'attendre à une conductivité temporaire due à la condensation. (les environnements domestiques et de bureau entrent dans cette catégorie) Degré de pollution 3 Il y a pollution conductrice ou pollution sèche non conductrice qui devient conductrice en raison de la condensation à laquelle on peut s'attendre. (environnements industriels et environnements exposés à l'air extérieur - mais pas en contact avec des précipitations) Degré de pollution 4 La pollution génère une conductivité persistante causée par des poussières conductrices ou par la pluie ou la neige (environnements extérieurs exposés et environnements présentant des niveaux d'humidité élevés ou de fortes concentrations de particules fines).

Avertissement : Cet appareil a été conçu conformément à la norme EN

61010-1 degré de pollution 2. Cela implique que certaines restrictions d'utilisation s'appliquent en raison de la pollution qui peut survenir dans l'environnement d'utilisation. Reportez-vous au tableau ci-dessus.

Cet appareil ne convient que pour des mesures dans des environnements de degré de pollution de classe 2.

Cet appareil n'est pas calibré à l'achat ! Réglementation concernant l'environnement d'utilisation : N'utilisez ce compteur que pour des mesures dans des environnements CAT I, CAT II et CAT III (voir §7). N'utilisez ce compteur que dans un environnement de degré de pollution 2 (voir §8). Mesures de la tension alternative 230 V - 50Hz - 11mA Normes de sécurité EN 61010 Note de sécurité

Type de testeur de tension

Type de son d'alarme Buzzer, Optique Indice de protection IP IP30 Nombre de poteaux

Type de prise secteur Type F (Allemagne - Schuko) Altitude Max. 2000m Température Max. 40°C Fluctuations de la tension d'alimentation du réseau ± 10% Unité de poids 60 g Unité de hauteur 68 mm Unité de largeur 60 mm Unité de profondeur 56 mm

Réalisation d'essais et de mesures Le testeur de tension de prise est conçu pour aider les utilisateurs à déterminer la présence et le niveau de tension électrique dans les prises murales standard et les prises de courant. Cet outil essentiel est destiné aux électriciens professionnels et aux particuliers afin de garantir la sécurité et la fonctionnalité des circuits et des prises électriques. Ce testeur de prises permet de vérifier si les prises, les enrouleurs de câbles et les rallonges sont correctement raccordés. Il détecte si la prise est branchée avec la bonne polarité et signale les erreurs de câblage.

Cet appareil ne fonctionne que sur les réseaux sous tension (L1) et neutre (N) (réseau TN) :

• 230V entre L1 et la connexion N. La connexion N est presque à

Ce dispositif ne fonctionne pas sur Live (L1) et Live (L2) (réseau informatique) :

• 230V entre les connexions L1 et L2. L1 et L2 donne 115V entre la terre et L1 ou L2. Indicateurs visuels : L'outil est équipé d'une série de diodes électroluminescentes. Le testeur de prise s'allume en VERT, VERT, OFF et l'avertisseur sonore est continuellement allumé pour vérifier la bonne polarité. Toute autre combinaison indique un défaut. Tableau des combinaisons de fautes :VTTEST23

• E : Terre Broches de la fiche Statut Résultat de l'affichage Buzze

N X L Terre disparue VER

L X N Terre disparue VER

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman group nv ne peut être tenu responsable en cas de dommages ou de blessures résultant d'une utilisation (incorrecte) de cet appareil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel, veuillez visiter notre site web www.velleman.eu. Les informations contenues dans ce manuel peuvent être modifiées sans préavis.

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel est la propriété de Velleman Group nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.VTTEST23

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;
