MANUAL DE UTILIZADOR Z490M Pro4 ASROCK

Obrigado por adquirir a placa mãe ASRock Z490M Pro4, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa-mãe ASRock Z490M Pro4 (Micro ATX Form Factor)
  • Guia de Instalação Rápida da ASRock Z490M Pro4
  • CD de Suporte da ASRock Z490M Pro4
• 2 x Cabos de dados Serial ATA (SATA) (Opcional)
• 3 x Parafusos para Soquetes M.2 (Opcional)
  • 1 x Painel de E/S

1.2 Especificações

Plataforma	• Micro ATX Form Factor• Design de condensador sólido
CPU	• Suporta 10° Geração de Processadores Intel® CoreTM(Soquete 1200)• Digi Power design• Design com 10 fases de alimentação• Suporta a tecnologia Intel® Turbo Boost MAX 3.0• Suporta CPU desbloqueado da série K da Intel®
Chipset	• Intel° Z490
Memória	• Tecnologia de memória DDR4 de dois canais• 4 x Slots DIMM DDR4• Suporta memória DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133, não ECC, sem memória intermediária* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)* CoreTM(i9/i7) support DDR4 up to 2933; CoreTM(i5/i3), Pentium* and Celeron® support DDR4 up to 2666.• Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)• Capacidade máxima da memória do sistema: 128GB• Suporta Extreme Memory Profile (XMP) 2.0 da Intel®• Contato em Ouro 15μ nos slots DIMM
Slot de expansão	• 2 x Slots PCI Express 3.0 x16 (PCIE1/PCIE4: único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE4))* Suporta NVMe SSD nos discos de inicialização• 2 x Slots PCI Express 3.0 x1• Suporta AMD Quad CrossFireXTM e CrossFireXTM• 1 x Soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT e Intel® CNVi (WiFi/BT Integrado)

Gráficos

* Os gráficos incorporados Intel" UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

- Codecs Acelerados de Hardware: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1

* VP9 10bit e VC-1 são apenas para decodificação.

* Codificação VP8 e VP9 não são suportados pelo SO Windows.

- Gráficos, Mídia e Computador: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1

- Visualização e Segurança do Conteúdo: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Proteção Conteúdo SGX Intel ^® , Disco Blu-ray UHD/HDR

- Três opções de saída de gráficos: D-Sub, HDMI e DisplayPort 1.4

- Suporta configuração com três monitores

- Suporta HDMI 1.4 com resolução máx. até 4K x 2K (4096x2160) @ 30Hz

- Suporta DisplayPort 1.4 com resolução máx. até 4K x 2K (4096x2304) @ 60Hz

- Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

- Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (É necessário um monitor compatível com HDMI)

- Suporta HDCP 2.3 com Portas HDMI 1.4 e DisplayPort 1.4

- Suporta reprodução HD Ultra (UHD) 4K com portas HDMI 1.4 e DisplayPort 1.4

Áudio

- Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1200)

- Suporte áudio Blu-ray superior

- Suporta Proteção de Sobretensão

- Blindagem de isolamento PCB

- Camadas de PCB individuais por canal de áudio R/L

- Áudio Nahimic

LAN

• LAN Gigabit a 10/100/1000 Mb/s
• Giga PHY Intel® I219V
• Suporta Wake-On-LAN
- Oferece Suporte à Proteção de Relâmpago/ESD
• Suporta Energy Efficient Ethernet 802.3az
- Suporta PXE

• 2 x Portas de Antena
• 1 x Porta PS/2 para mouse/teclado
- 1 x Porta D-Sub
- 1 x Porta HDMI
- 1 x DisplayPort 1.4
• 1 x Porta USB 3.2 Gen2 Tipo A (10 Gb/s) (Suporta Proteção ESD)
• 1 x Porta USB 3.2 Gen2 Tipo C (10 Gb/s) (Suporta Proteção ESD)
• 4 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)
- 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)
- Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone

Armazena- mento

- 4 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel® 17), NCQ, AHCI e Conexão a Quente*

** Suporta NVMe SSD como discos de inicialização

** Suporta Kit ASRock U.2

Conector

• 1 x Plataforma SPI TPM
- 1 x Intrusão do Chassi e Cabeçote de Autofalante
• 2 x Cabeçotes de LED RGB

* Suporta no total até 12V/3A, Tira de LED de 36W

• 2 x Cabeçotes LED Endereçáveis

* Suporte no total de até 5V/3A, Faixa LED de 15W

• 1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

- 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

- 4 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

• 1 x Conector alimentação ATX 24 pinos
• 1 x Conector de energia 8-pinos 12V
• 1 x Conector de energia 4-pinos 12V
• 1 x Conector de áudio do painel frontal
- 1 x Conector Thunderbolt AIC (5 pinos)(Suporta Cartão ASRock Thunderbolt 3 AIC R2.0 única)
- 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Intel® Z490) (Suporta Proteção ESD)
- 2 x Plataforma USB 3.2 Gen1 (Suporta 4 portas USB 3.2 Gen1) (ASMedia ASM1074 núcleo) (Suporta Proteção ESD)

Funções da BIOS

• AMI Legal UEFI BIOS com suporte multilingue GUI
- ACPI 6.0 compatível com eventos de despertar
- Suporte SMBIOS 2.7
- Multi ajuste de tensão de CPU Core/Cache, GT, DRAM, VPPM, VTTDDR, PCH 1,05V, VCCIO, VCCST, VCCSA, VCCPLL, VCCPLL_OC, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment

Monitor de hardware

• Sensor de Temperatura: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Tacômetro da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Controle multi-velocidade da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
  • Detecção de ABERTURA da CAIXA
• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,05V, VCCSA, VCCST, VCCIO, VCCPLL, VCCPLL_OC

so

- Microsoft® Windows® 10 64-bit

Certificações

• FCC, CE
• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto dos pinos no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

Intrusão do Chassi e Cabeçote de Autofalante (SPK_CI1 de 7 pinos) (ver p.1, N.º 22)

Conecte a instrusão do chassi e autofalante do chassi a este cabeçote.

Conectores série ATA3

(SATA3_0:

ver p.1, N.° 11)

(SATA3_1:

ver p.l, N.° 12)

(SATA3_2:

ver p.1, N.° 15)

(SATA3_3:

ver p.1, N.° 16)

Estes quatro conectores SATA3 suportam cabos de dados

SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

Há dois cabeçotes USB 2.0 nesta placa-mãe.

Há dois cabeçotes USB 3.2 Gen1 nesta placa-mãe. Cada suporte

USB 3.2 Gen1 pode suportar duas portas.

Suporte de áudio do painel frontal

(HD_AUDIO1 de 9 pinos)

(ver p.1, N.° 29)

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Chassis / Conectores da ventoinha de bomba de água (CHA_FAN1/WP de 4 pinos) (ver p.1, N.º 25)

Esta placa mãe fornece conectores de ventilador do chassis de refrigeração quatro água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentaçãoATX(ATXPWR1 de 24 pinos)(ver p.1, N.° 9)		Esta placa-mãe inclui umconector de alimentação ATX de24 pinos. Para utilizar uma fontede alimentação ATX de 20 pinos,introduza-a no Pino 1 e Pino 13.
Conector de alimentaçãode 12V ATX(ATX12V1 de 8 pinos)(ver p.1, N.° 1)		Esta placa-mãe inclui umconector de alimentação de 12VATX de 8 pinos. Para utilizar umafonte de alimentação ATX de4 pinos, introduza-a no Pino 1 ePino 5.
Conector de alimentaçãode 12V ATX(ATX12V2 de 4 pinos)(ver p.1, N.° 2)		Por favor, ligue este conector auma alimentação de força ATX12V.*O plugue de sua fonte dealimentação se encaixa nesteconector apenas em umaorientação.

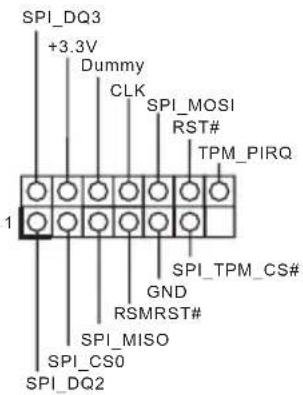

Plataforma SPI TPM(SPI_TPM_J1 de 13 pinos)(ver p.1, N.° 21)		Este conector suporta um sistemacom SPI Módulo de PlataformaConfiável (TPM), que podearmazenar com segurança chaves,certificados digitais, senhas edados. Um sistema TPM tambémajuda a melhorar a segurançade rede, a proteger identidadesdigitais e a garantir a integridadeda plataforma.
Conector Thunderbolt AIC(TB1 de 5 pinos)(ver p.1, N.° 25)		Por favor, conecte uma placadicional ThunderboltTM (AIC)a este conector através do caboGPIO.* Por favor, instale a placatThunderboltTM AIC para PCIE4(slot padrão).

Cabeçote RGB LED é usado para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.

* Consulte a página 29 para obter mais informações sobre esta plataforma.

Plataforma de LED Ajustável (ADDR_LED1 3 pinos) (ver p.1, N.º 8)

(ADDR_LED2 3 pinos) (ver p.1, N.° 26)

Esta plataforma é usada para conectar caboi de extensão Ajustável de LED que permite aos usuários escolher entre vários efeitos de iluminação de LED.

Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.

*Consulte a página 30 para obter mais informações sobre esta plataforma.
