Typ produktu	Płyta główna Micro ATX
Marka	ASRock
Model	Z490M Pro4
Chipset	Intel Z490
Gniazdo CPU	LGA 1200
Obsługiwane procesory	Intel Core 10. generacji (i9/i7/i5/i3, Pentium, Celeron)
Format	Micro ATX (24,4 x 24,4 cm)
Pamięć	4 x DDR4 DIMM, maks. 128 GB, DDR4-4500+(OC), obsługa XMP 2.0
Gniazda rozszerzeń	2 x PCIe 3.0 x16 (x16/x4), 2 x PCIe 3.0 x1
Pamięć masowa	4 x SATA3 6 Gb/s, 2 x M.2 (PCIe Gen3 x4 i SATA), obsługa Intel Optane
Zintegrowana grafika	Tak (z CPU zintegrowaną grafiką), wyjścia D-Sub, HDMI 1.4, DisplayPort 1.4
Audio	Realtek ALC1200 7.1 kanałów HD, Nahimic Audio
Sieć	Intel I219V Gigabit LAN, obsługa Wake-on-LAN, PXE
USB (panel tylny)	1 x USB 3.2 Gen2 Type-A, 1 x USB 3.2 Gen2 Type-C, 4 x USB 3.2 Gen1
Złącza zasilania	24-pin ATX, 8-pin +12V, 4-pin +12V
BIOS	UEFI AMI z wielojęzycznym interfejsem graficznym
Obsługiwany system operacyjny	Windows 10 64-bitowy
Funkcje specjalne	Obsługa AMD CrossFireX, złącza RGB LED i adresowalne, Thunderbolt AIC
Ochrona	Przeciążenie dźwięku, wyładowania elektrostatyczne USB, ochrona przed przepięciami LAN
Konserwacja i czyszczenie	Użyj suchej, miękkiej ściereczki. Unikaj płynów. Odłącz przed czyszczeniem.
Bezpieczeństwo	Przestrzegaj środków ostrożności ESD (antystatyczna opaska). Nie dotykaj złotych styków.

Często zadawane pytania - Z490M Pro4 ASROCK

Jakie procesory są kompatybilne z ASRock Z490M Pro4?

Płyta główna obsługuje procesory Intel Core 10. generacji (Comet Lake-S) na gniazdzie LGA 1200, w tym serie i9, i7, i5, i3, Pentium i Celeron. Procesory odblokowane (seria K) są również obsługiwane do podkręcania.

Jak zamontować płytę główną w obudowie?

Przykręć płytę główną do dystansów obudowy odpowiadających formatowi Micro ATX. Podłącz kable zasilania (24-pin ATX, 8/4-pin CPU), kable SATA, złącza panelu przedniego (Power, Reset, LED) oraz wentylatory. Upewnij się, że panel tylny (I/O shield) jest na miejscu.

Jak zaktualizować BIOS płyty Z490M Pro4?

Pobierz najnowszą wersję BIOS ze strony ASRock dla tego modelu. Wypakuj plik na pendrive sformatowany jako FAT32. Uruchom i naciśnij F2 lub Del, aby wejść do BIOS UEFI. Użyj narzędzia Instant Flash w zakładce Tool, aby wybrać i wgrać plik. Nie wyłączaj zasilania podczas aktualizacji.

Jak skonfigurować RAID z tą płytą główną?

Podłącz dyski SATA lub M.2. Wejdź do BIOS, włącz technologię Intel Rapid Storage i ustaw tryb SATA na RAID. Zapisz i uruchom ponownie. Podczas POST naciśnij Ctrl+I, aby wejść do narzędzia RAID Intel. Utwórz wolumin RAID (0, 1, 5 lub 10) i wybierz dyski. Następnie zainstaluj sterowniki RAID podczas instalacji systemu Windows.

Jak podłączyć diody LED i przełączniki panelu przedniego?

Zlokalizuj złącze PANELE1 (9 pinów) na płycie. Podłącz przewody obudowy z zachowaniem polaryzacji: PWRBTN (przełącznik), RESET, HDLED (dioda dysku), PLED (dioda zasilania). Schemat jest wydrukowany na płycie i w instrukcji. W razie potrzeby użyj cienkich szczypiec.

Jakie typy pamięci RAM są obsługiwane?

Płyta obsługuje DDR4 bez bufora i non-ECC (lub UDIMM ECC działające jako non-ECC) z częstotliwościami do 4500 MHz przy podkręcaniu. Cztery gniazda DIMM w trybie dwukanałowym, maksymalna pojemność 128 GB. Sprawdź listę kompatybilności na stronie ASRock dla zatwierdzonych modułów. Włącz XMP 2.0 w BIOS, aby osiągnąć deklarowane częstotliwości.

Jak używać złączy RGB LED?

Płyta posiada dwa złącza RGB LED (4-pin, 12V) i dwa złącza adresowalne (3-pin, 5V). Podłącz taśmy LED zgodnie ze strzałką (polaryzacja). Użyj oprogramowania ASRock Polychrome RGB do personalizacji efektów. Nie przekraczaj 3A/36W dla 12V i 3A/15W dla 5V. Nigdy nie podłączaj taśmy 5V do złącza 12V.

Co zrobić, jeśli płyta główna nie uruchamia się?

Sprawdź, czy wszystkie kable zasilające są prawidłowo podłączone (24-pin i 8/4-pin CPU). Przetestuj z jedną kość pamięci RAM w gnieździe A2 (drugie od CPU). Sprawdź, czy procesor jest prawidłowo zamontowany. Spróbuj wyczyścić CMOS (zwora CLRMOS1 lub wyjęcie baterii), aby zresetować BIOS. Sprawdź diody diagnostyczne na obudowie, jeśli są.

Jak podkręcić procesor na tej płycie?

Użyj odblokowanego procesora (seria K) i dobrego chłodzenia. Wejdź do BIOS, przejdź do OC Tweaker. Stopniowo zwiększaj mnożnik CPU i napięcie Vcore. Monitoruj temperaturę za pomocą oprogramowania. Włącz profile XMP dla pamięci. Przetestuj stabilność za pomocą Prime95 lub Cinebench. Podkręcanie odbywa się na własne ryzyko.

Gdzie pobrać sterowniki dla Z490M Pro4?

Wejdź na stronę ASRock (www.asrock.com), wyszukaj model Z490M Pro4, a następnie przejdź do zakładki Support. Pobierz sterowniki dla Windows 10 64-bit: chipset, audio, LAN, grafika Intel itp. Zainstaluj je w zalecanej kolejności. Możesz też użyć dołączonej płyty CD, ale wersje online są nowsze.

INSTRUKCJA OBSŁUGI Z490M Pro4 ASROCK

Dziękujemy za zakupienie płyty głównej ASRock Z490M Pro4, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkołwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock Z490M Pro4 (Współczynnik kształtu Micro ATX)
• Skrócona instrukcja instalacji ASRock Z490M Pro4
• Pomocnicza płyta CD ASRock Z490M Pro4
  • 2 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 3 x śruby do gniazda M.2 (Opcjonalne)
  • 1 x osłona panelu Wejścia/Wyjścia

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymi
CPU	Obsługa 10^ej Gen procesorów Intel® CoreTM (Socket 1200)Digi Power designSekcja zasilania 10 Power Phase DesignObsługa technologii Intel® Turbo Boost MAX 3.0Obsługa odblokowanych CPU Intel® serii K
Chipset	Intel® Z490
Pamięć	Technologia pamięci Dual Channel DDR44 x gniazda DDR4 DIMMObsługa niebuforowanej pamięci DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133 non-ECC, pamięć niebuforowana* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)* CoreTM (i9/i7) obsługuje DDR4 do 2933; CoreTM (i5/i3), Pentium® and Celeron® obsługuje DDR4 do 2666.Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC)Maks. wielkość pamięci systemowej: 128GBObsługa Intel® Extreme Memory Profile (XMP) 2.015μ pozłacane styki w gniazdach DIMM
Gniazdo rozszerzenia	2 x gniazda PCI Express 3.0 x16 (PCIE1/PCIE4: pojedyncze w x16 (PCIE1); podwójne w x16 (PCIE1) / x4 (PCIE4))* Obsługa SSD NVMe, jako dysków rozruchowych2 x gniazda PCI Express 3.0 x1Obsługa AMD Quad CrossFireXTM i CrossFireXTM1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 i Intel® CNVi (Zintegrowany WiFi/BT)

Grafika

* Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.

- Sprzętowo przyspieszane kodeki: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit, MPEG2, MJPEG, VC-1

* VP9 10bit i VC-1 służą wyłącznie do dekodowania.

* VP8 i VP9 kodowania nie są obsługiwane przez system operacyjny Windows

- Grafika, Media i komputery: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1

- Bezpieczeństwo wyświetlania i treści: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc

- Opcje trzech wyjść graficznych: D-Sub, HDMI i DisplayPort 1.4

- Obsługa trzech monitorów

- Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz

- Obsługa DisplayPort 1.4 z maks. rozdzielczością do 4K x 2K (4096x2304) przy 60Hz

- Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

- Obsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) z portami HDMI 1.4 (Wymagany monitor zgodny z HDMI)

- Obsługa portów HDCP 2.3 z HDMI 1.4 i DisplayPort 1.4

- Obsługa odtwarzania 4K Ultra HD (UHD) z portami HDMI 1.4 i DisplayPort 1.4

Audio

- Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1200)

- Obsługa audio Blu-ray Premium

- Obsługa zabezpieczenia przed przepięciami

• Ekranowanie izolacji PCB

- Indywidualne warstwy PCB dla kanału audio R/L

- Nahimic Audio

LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VObsługa Wake-On-LANObsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESDObsługa Energy Efficient Ethernet 802.3azObsługa PXE
Tylny panelWejścia/Wyjścia	2 x porty anteny1 x port myszy/klawiatury PS/21 x port D-Sub1 x port HDMI1 x DisplayPort 1.41 x port USB 3.2 Gen2 typu A (10 Gb/s) (Obsługa zabezpieczenia ESD)1 x port USB 3.2 Gen2 typu C (10 Gb/s) (Obsługa zabezpieczenia ESD)4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon
Przechowywanie	4 x złącza SATA3 6,0 Gb/s, obsługa (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI i Hot Plug** Jeśli jest obsadzone M2_1, gniazdo SATA3_3 zostanie wyłączone.2 x gniazdo Ultra M.2 (M2_1 i M2_2), obsługa Key M typu 2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**Obsługa technologii Intel® OptaneTM** Obsługa SSD NVMe, jako dysków rozruchowych** Obsługa ASRock U.2 Kit

Złącze

• 1 x złącze główkowe SPI TPM

- 1 x złącze główkowe naruszenia obudowy i głośnika

• 2 x złącza główkowe LED RGB

* Obsługa łącznie do 12V/3A, pasek LED 36W

• 2 x adresowalne złącza główkowe LED

* Obsługa łącznie do 5V/3A, pasek LED 15W

• 1 x złącze wentylatora CPU (4-pinowe)

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

- 1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

- 4 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP i CHA_FAN4/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

• 1 x 24 pinowe złącze zasilania ATX

• 1 x 8 pinowe złącze zasilania 12 V

• 1 x 4 pinowe złącze zasilania 12 V

• 1 x złącze audio na panelu przednim

- 1 x złącze Thunderbolt AIC (5-pinowe) (Obsługuje tylko karty ASRock Thunderbolt 3 AIC R2.0)

- 2 x złącza główkowe USB 2.0 (obsługa 4 portów USB 2.0) (Intel® Z490) (obsługa zabezpieczenia ESD)

- 2 x złącza główkowe USB 3.2 Gen1 (obsługa 4 portów USB 3.2 Gen1) (ASMedia ASM1074 hub) (obsługa zabezpieczenia ESD)

Funkcja BIOS

- Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI

• Zgodność zdarzeń wybudzania z ACPI 6.0

- Obsługa SMBIOS 2.7

- Wiele regulacji napięcia CPU Core/Cache, GT, DRAM, VPPM, VTTDDR, PCH 1,05V, VCCIO, VCCST, VCCSA, VCCPLL, VCCPLL_OC, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment

Monitor sprzętu

• Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Kontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
  • Wykrywanie OTWARCIA OBUDOWY
• Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,05V, VCCSA, VCCST, VCCIO, VCCPLL, VCCPLL_OC

System operacyjny

• Microsoft® Windows® 10 64-bitowy

Certyfikaty

• FCC, CE
• Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest "Zwarta". Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest "Otwarta".

Short

Open

Zworka usuwania danych z pamięci CMOS

(CLRMOS1)

(sprawdź s.1, Nr 18)

2-pinowa zworka

CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Aby usunąć i zresetować parametry systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający od zasilania. Po odczekaniu 15 sekund, użyj nasadkę zworki do zwarcia pinów CLRMOS1 na 5 sekund. Jednak, nie należy usuwać danych z pamięci CMOS zaraz po wykonaniu aktualizacji BIOS. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. Należy pamiętać, że hasło, data, czas i domyślny profil użytkownika zostaną usunięte tylko po wyjęciu baterii CMOS. Należy pamiętać, aby po usunięciu danych z pamięci CMOS, usunąć nasadkę zworki.

Po usunięciu danych z pamięci CMOS, może być wykrywane otwarcie obudowy. Wyreguluj opcję BIOS "Clear Status (Stan usuwania)", aby usunąć zapis poprzedniego stanu naruszenia obudowy.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwale uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu

(9-pinowe PANEL1)

(sprawdź s.1, Nr 17)

Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym poniżej przydziałem pinów. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przełącznik zasilania):

Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania.

RESET (Przełącznik resetowania):

Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów.

Złącze główkowe naruszenia obudowy i głośnika

(7-pinowe SPK_CI1)

(sprawdź s.1, Nr 22)

Podłącz to tego złącza główkowego naruszenie obudowy i głośnik obudowy.

Złącza Serial ATA3

(SATA3_0:

sprawdź s.1, Nr 11)

(SATA3_1:

sprawdź s.1, Nr 12)

(SATA3_2:

sprawdź s.1, Nr 15)

(SATA3_3:

sprawdź s.1, Nr 16)

Te cztery złącza SATA3

obsługują kable danych SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

Jeśli jest obsadzone M2_1, gniazdo SATA3_3 zostanie wyłączone.

Złącza główkowe USB 2.0

(9-pinowe USB1_2)

(sprawdź s.1, Nr 20)

(9-pinowe USB3_4)

(sprawdź s.1, Nr 19)

Na tej płycie głównej znajdują się dwa złącza główkowe USB 2.0.

Złącza główkowe USB 3.2 Gen1

(19-pinowe USB3_5_6)

(sprawdź s.1, Nr 10)

(19-pinowe USB3_7_8)

(sprawdź s.1, Nr 14)

Na tej płycie głównej znajdują się dwa złącza główkowe USB 3.2

Gen1. Każde złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

Złącze główkowe audio panelu przedniego

(9-pinowe HD_AUDIO1)

(sprawdź s.1, Nr 29)

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza /wentylatora pompy wodnej obudowy

(4-pinowe CHA_FAN1/WP)

(sprawdź s.1, Nr 25)

(4-pinowe CHA_FAN2/WP)

(sprawdź s.1, Nr 13)

(4-pinowe CHA_FAN3/WP)

(sprawdź s.1, Nr 24)

(4-pinowe CHA_FAN4/WP)

(sprawdź s.1, Nr 28)

Ta płyta główna udostępnia cztery 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie

3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

Złącze wentylatora CPU

(4-pinowe CPU_FAN1)

(sprawdź s.1, Nr 3)

Ta płyta główna udostępnia

4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli planowane jest podłączenie
3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy wodnej /CPU

(4-pinowe CPU_FAN2/WP)

(sprawdź s.1, Nr 6)

Ta płyta główna udostępnia

4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.

Złącze zasilania ATX(24-pinowe ATXPWR1)(sprawdź s.1, Nr 9)		Ta płyta główna udostępnia24-pinowe złącze zasilania ATX.W celu użycia 20-pinowegozasilacza ATX, należy podłączyćje wzdłuż pinu 1 i pinu 13.
Złącze zasilania ATX 12V(8-pinowe ATX12V1)(sprawdź s.1, Nr 1)		Ta płyta główna udostępnia8-pinowe złącze zasilania ATX12 V. W celu użycia 4-pinowegozasilacza ATX, należy podłączyćje wzdłuż pinu 1 i pinu 5.
Złącze zasilania ATX 12V(4-pinowe ATX12V2)(sprawdź s.1, Nr 2)		Podłącz do tego złącza zasilaczATX 12V.*Wtyczka zasilacza pasuje do tegozłącza tylko w jednym kierunku.

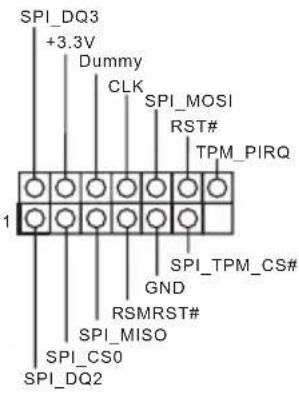

złącze główkowe SPI TPM(13-pinowe SPI_TPM_J1)(sprawdź s.1, Nr 21)		To złącze obsługuje systemSPI Trusted Platform Module(TPM), który może bezpiecznieprzechowywać klucze, certyfikatycyfrowe, hasła i dane. SystemTPM pomaga także wzwiększeniu zabezpieczeniaisieci, ochronie cyfrowych danychosobowych i zapewnieniuintegralności platformy.
Złącze Thunderbolt AIC(5-pinowe TB1)(sprawdź s.1, Nr 25)		Podłącz do tego złącza dodatkowąkartę ThunderboltTM (AIC) przezkabel GPIO.* Należy zainstalować kartęThunderboltTM AIC do PCIE4(gniazdo domyślne).

Złącza główkowe LED RGB (4-pinowe RGB_LED1) (sprawdź s.1, Nr 27)

(4-pinowe RGB_LED2) (sprawdź s.1, Nr 7)

Złącze główkowe RGB LED jest używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 29.

Adresowalne złącze główkowe LED (3-pinowe ADDR_LED1) (sprawdź s.1, Nr 8)

(3-pinowe ADDR_LED2) (sprawdź s.1, Nr 26)

To złącze główkowe LED jest używane do podłączenia adresowalnego przedłużacza LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 30.
