ASRock Z490M Pro4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock Z490M Pro4 마더보드 (Micro ATX 품 팩터)
  • ASRock Z490M Pro4 간편 설치 안내서
  • ASRock Z490M Pro4 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
  • M.2 소켓용 나사 3 개 (선택 품목)
  • I/O 패널 실드 1 개

1.2 규격

플랫폼

• Micro ATX 품 팩터
• 솔리드 콘덴서 구조

CPU

• 10 세대 Intel® Core™ 프로세서 지원 ( 소켓 1200)
- Digi Power design
-10개 전원 위상 구조
-Intel® Turbo Boost MAX 3.0 기술 지원
- Intel*K- 시리즈 잠금 해제 CPU 지원

침세트

- Intel® Z490

메모리

• 듀얼 채널 DDR4 메모리 기술
• DDR4 DIMM 슬롯 4 개
• DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133 비-ECC, 비버퍼링 메모리 지원

*추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

*CoreTM (i9/i7)는 최대 2933 까지 DDR4 를 지원하고 ;CoreTM (i5/i3), Pentium® 및 Celeron®는 최대 2666 까지 DDR4를 지원하고.

• ECC UDIMM 메모리 모듈(비-ECC 모드에서 작동함) 지원
• 시스템 메모리 최대 용량:128GB
• Intel" Extreme Memory Profile (XMP) 2.0 지원
  • DIMM 슬롯에 15 μ Gold Contact 장착

확장 슬롯

- PCI Express 3.0 x16 슬롯 2 개 (PCIE1/PCIE4: 단일 @ x16 (PCIE1), 이중 @ x16 (PCIE1) / x4 (PCIE4))

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• PCI Express 3.0 x1 슬롯 2 개
• AMD Quad CrossFireX ^TM 및 CrossFireX ^TM 지원
• M.2 소켓 (E 키) 1 개, 타입 2230 WiFi/BT 모듈 및 Intel® CNVi (통합형 WiFi/BT) 지원

그래픽

*Intel® UHD 그래픽스 빌트 - 인 비주열과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다.

- 하드웨어 가속 코덱 : AVC/H.264, HEVC/H.265 8- 비트, HEVC/H.265 10- 비트, VP8, VP9 8- 비트, VP9 10- 비트, MPEG2, MJPEG, VC-1

*VP9 10 비트 및 VC-1 는 디코딩 전용입니다.

*VP8 및 VP9 인코딩은 Windows OS 에서 지원되지 않습니다.

- 그래픽, 미디어 & 컴퓨터: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1

- 디스플레이 & 콘텐츠 보안: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/ HDR 블루레이 디스크

- 그래픽 출력 옵션 세 개: D-Sub, HDMI 및 DisplayPort 1.4

-삼중 모니터 지원

• HDMI 1.4 지원 최대 해상도 4K x 2K (4096x2160) @ 30Hz

• DisplayPort 1.4 지원 최대 해상도 4K x 2K (4096x2304) @ 60Hz

• D-Sub 지원 최대 해상도 1920x1200 @ 60Hz

- Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio) (HDMI 1.4포함) 지원 (HDMI 호환 모니터 필요)

- HDCP 2.3 (HDMI 1.4 및 DisplayPort 1.4 포트 포함) 지원

- HDMI 1.4 및 DisplayPort 1.4 포트를 이용한 4K Ultra HD (UHD) 재생 지원

오디오

- 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1200 오디오 코덱)

- 프리미엄 Blu-ray 오디오 지원

- 서비 보호 지원

• PCB 절연 차폐

• R/L 오디오 채널용 개별 PCB 레이어

- Nahimic 오디오

LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VWake-On-LAN 지원번개 /ESD 보호 지원절전형 이더넷 802.3az 지원PXE 지원
후면 패널I/O	안테나 포트 2 개PS/2 마우스 / 키보드 포트 1 개D-Sub 포트 1 개HDMI 포트 1 개DisplayPort 1.4 1 개USB 3.2 Gen2 타입 A 포트 1 개 (10 Gb/s) (ESD 보호 지원 )USB 3.2 Gen2 타입 C 포트 1 개 (10 Gb/s) (ESD 보호 지원 )USB 3.2 Gen1 포트 4 개 (ESD 보호 지원 )LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)HD 오디오 잡 : 라인 입력 / 전면 스피커 / 마이크
저장 장치	SATA3 6.0 Gb/s 커넥터 4 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 17), NCQ, AHCI 및 핫 플러그 지원 ** M2_1 이 사용 중일 경우 , SATA3_3 가 비활성화됩니다 .Ultra M.2 소켓 (M2_1 및 M2_2) 2 개 , M 키 타입 2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 Gen3 까지의 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)**Intel® OptaneTM 기술 지원**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원** ASRock U.2 키트 지원

커넥터

• SPI TPM 헤더 1 개
  -새시 침입 및 스피커 헤더 1 개
• RGB LED 헤더 2 개

*전체 최대 12V/3A, 36W LED 스트립 지원

-주소지정가능한LED헤더2개

*전체 최대 5V/3A,15W LED 스트립 지원

• CPU 팬 커넥터 (4 핀) 1 개

* CPU 팬 커넥터는 팬 전력이 최대 1A (12W) 인 CPU 팬을 지원 합니다.

- CPU/워터 펌프 팬 커넥터 (4 핀) 1 개 (스마트 팬 속도 제어)

* CPU/워터 펌프 팬은 팬 전력이 최대 2A (24W) 인 수냉식 콜러 팬을 지원합니다.

-새시/워터펌프 팬커넥터(4핀)4개(스마트 팬속도제어)

*새시/위터펌프 팬은 팬전력이 최대 2A (24W) 인 수냉식 콜러 팬을 지원합니다.

*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 과 CHA_FAN4/WP 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개
• 8 핀 12V 전원 커넥터 1 개
• 4핀 12V 전원 커넥터 1 개
- 전면 패널 오디오 커넥터 1 개
- Thunderbolt AIC 커넥터 1 개 (5 핀) (ASRock Thunderbolt 3 AIC R2.0 카드 만 지원)
- USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (Intel® Z490) (ESD 보호 지원)
- USB 3.2 Gen1 헤너 2 개 (USB 3.2 Gen1 포트 4 개 지원) (ASMedia ASM1074 허브) (ESD 보호 지원)

BIOS 기능

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS
• ACPI 6.0 준수 웨이크 업 이벤트
• SMBIOS 2.7 지원
• CPU 코어 / 캐시, GT, DRAM, VPPM, VTTDDR, PCH 1.05V, VCCIO, VCCST, VCCSA, VCCPLL, VCCPLL_OC, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL 전압 다중 조정

하드웨어 모 니터

• 온도 감지: CPU, CPU/ 워터 펄프, 셜시 / 워터 펄프 펜
• 팬 타코미터:CPU,CPU/위터 펌프,새시/위터 펌프 팬
• 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절): CPU, CPU/워터 펌프, 새시 / 워터 펌프 팬
• 팬 다중 속도 제어 : CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬
• 케이스 열림 감지
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO, VCCPLL, VCCPLL_OC

os

- Microsoft® Windows® 10 64-비트

인증

• FCC, CE
• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,18번항목

참조 )

2핀점퍼

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀들을 \~5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워 집니다. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션

"Clear Status (상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캠프을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캠프을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1페이지,17번항목참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리셋스위치,시스템상태 표시등을아래의 핀 할당에 따라이 헤더에 연결합니다.케이블을연결하기 전에 양극 핀과음극 핀을 기록합니다.

PWRBTN( 전원스위치 ):

새시 건면 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끼는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 건면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시 작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 건면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋스위치, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더 (7 핀 SPK_CI1)

(1 페이지, 22 번 항목 참조)

새시 침입 및 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터

(SATA3_0:

1페이지,11번항목참조)

(SATA3_1:

1페이지,12번항목참조)

(SATA3_2:

1페이지,15번항목참조)

(SATA3_3:

1페이지,16번항목참조)

이들 네 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송속 도를 제공하는 내부 저장 장치 용 SATA 데이터 케이블을 지원합니다.

M2_1이 사용 중일 경우, SATA3_3가 비활성화됩니다.

USB 2.0 헤더

(9 편 USB1_2)

(1페이지,20번 항목 참조)

(9 편 USB3_4)

(1페이지,19번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

이 마더보드에는 USB 2.0 헤더 두 개가 있습니다.

USB 3.2 Gen1 헤더

(19 편 USB3_5_6)

(1페이지,10번 항목 참조)

(19 편 USB3_7_8)

(1페이지,14번항목참조)

Vbus Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy

이 마더보드에는 USB 3.2

Gen1 헤더 두 개가 있습니다. 각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,29번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에 연결하는 데 사 용됩니다.

1. 고유질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널와 이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전벌 마이크를 활성화하려변 Realtek 제어판에서 "FrontMic" 텝으로 가서 "Recording Volume (녹율 볼류)"을 조정합니다.

새시/위터펌프 팬커넥터

(4 편 CHA_FAN1/WP)

(1페이지,25번 항목 참조)

(4 핀 CHA_FAN2/WP)

(1페이지,13번항목 참조)

(4 편 CHA_FAN3/WP)

(1페이지,24번 항목 참조)

(4 편 CHA_FAN4/WP)

(1페이지,28번항목 참조)

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,3번 항목 참조)

이 마더보드에는 4 핀 수냉식 새시 팬 키넥터 4 개가 탑재되어 있습니다. 3 핀 CPU새시 수냉식 콜러 펜을 연결하려는 경우 핀 1-3 에 연결하십시오.

CPU/워터 펌프 팬 커넥터

(4 편 CPU_FAN2/WP)

(1페이지,6번 항목 참조)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재되어 있습니다. 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다. 3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지, 9 번 항목 참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지, 1 번 항목 참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 .4 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .

ATX 12V 전원 커넥터 (4 핀 ATX12V2) (1 페이지, 2 번 항목 참조)

ATX 12V 전원공급장치를 이 커넥터에 연결하십시오.

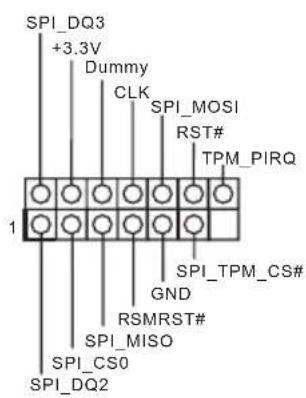

SPI TPM 헤더 (13 핀 SPI_TPM_J1) (1 페이지, 21 번 항목 참조)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

* 전원 공급장치 플러그는 한 방향으로만이 커넥터에 끼울 수 있습니다.

Thunderbolt AIC 커넥터 (5 핀 TB1) (1 페이지, 25 번 항목 참조)

이 커넥터는키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM (Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 이 키넥터에 연결하십시오 . *Thunderbolt™ AIC 카드를 PCIE4( 기본 슬롯 ) 에 설치하 십시오 .

RGB LED 헤더 (4 핀 RGB_LED1) (1 페이지, 27 번 항목 참조)

(4 핀 RGB_LED2) (1 페이지, 7 번 항목 참조)

RGB LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데사용됩니다.

주의 : RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오 .그럴 않을 경우 케이블이 손상될 수 있습니다 .

*이 헤더에 대한 추가 지침은 29 페이지를 참조하십시오.

주소 지정 가능한 LED 헤더 (3 핀 ADDR_LED1) (1 페이지, 8 번 항목 참조)

(3 핀 ADDR_LED2) (1 페이지, 26 번 항목 참조)

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이 블을 연결하는 데 사용됩니다.

주의 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 30 페이지를 참조하십시오.
