Z490M Pro4 - 主板 ASROCK - 免费用户手册

用户手册 Z490M Pro4 ASROCK

感谢您购买华擎 Z490M Pro4 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 Z490M Pro4 主板（Micro ATX 规格尺寸）
  • 华擎 Z490M Pro4 快速安装指南
• 华擎 Z490M Pro4 支持光盘
• 2x串行ATA(SATA)数据线（选购）
• 3x螺丝（供M.2插座使用）（选购）
• 1xI/O面板

1.2 规格

平台	• Micro ATX 规格尺寸• 稳固的电容器设计
CPU	• 支持第10代 Intel^TM 处理器(插座 1200)• Digi Power design• 10电源相设计• 支持 Intel^® Turbo Boost MAX 3.0技术• 支持 Intel^® K系列不锁频CPU
芯片集	• Intel^® Z490
内存	• 双通道DDR4内存技术• 4 x DDR4 DIMM槽• 支持 DDR4 4500+(OC)^*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133非ECC,非缓冲内存*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)* \( Core^TM (i9/i7)支持DDR4最高达2933; Core^TM (i5/i3), Pentium^® 和Celeron®支持DDR4最高达2666。• 支持ECC UDIMM内存模块(非ECC模式操作)• 支持系统内存最大容量:128GB• 支持 Intel^® Extreme Memory Profile (XMP) 2.0• DIMM插槽中1μ金触点
扩充槽	• 2 x PCI Express 3.0 x16槽(PCIE1/PCIE4:单-x16(PCIE1);双-x16(PCIE1)/x4(PCIE4))*支持NVMe SSD用作启动盘• 2 x PCI Express 3.0 x1槽• 支持AMD Quad CrossFire X^TM 和 CrossFireX^TM • 1 x M.2 Socket(Key E),支持类型2230 WiFi/BT模块和 Intel^® CNVi(集成WiFi/BT)

图形

* 只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效和 VGA 输出。

- 硬件加速编解码器：AVC/H.264、HEVC/H.265 8-bit、HEVC/H.265 10-bit、VP8、VP9 8-bit、VP9 10-bit、MPEG2、MJPEG、VC-1

* VP9 10 位和 VC-1 仅用于解码。

* Windows 操作系统不支持 VP8 和 VP9 编码。

- 显卡、媒体和计算：Microsoft DirectX 12、OpenGL 4.5、Intel® Built In Visuals、Intel® 高速视频同步、混合 / 可切换显卡、OpenCL 2.1

- 显示和内容安全：Rec. 2020（广色域）、Microsoft PlayReady 3.0、Intel® SGX 内容保护、UHD/HDR 蓝光光盘

- 3个图形输出选项：D-Sub、HDMI和DisplayPort1.4

- 支持三台显示器

- 支持 HDMI 1.4，30Hz 时最大分辨率达 4K x 2K (4096x2160)

- 支持 DisplayPort 1.4，60Hz 时最大分辨率达 4K x 2K (4096x2304)

- 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

- 通过 HDMI 1.4 端口支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR。 （需要符合规格的 HDMI 监视器）

- 通过 HDMI 1.4 和 DisplayPort 1.4 端口支持 HDCP 2.3

- 通过 HDMI 1.4 和 DisplayPort 1.4 端口支持支持 4K 超高清 (UHD) 播放

音频

- 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1200 音频编解码器）

- 优质 Blu-ray 音频支持

- 支持电涌保护

- PCB 隔离罩

- 用于左 / 右音频通道的个别 PCB 层

- Nahimic 音频

LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219V支持 Wake-On-LAN(网上唤醒)支持雷电 /ESD保护支持高能效以太网802.3az支持 PXE
后面板I/O	2x天线端口1x PS/2 鼠标 /键盘端口1xD-Sub 端口1x HDMI 端口1x DisplayPort 1.41x USB 3.2 Gen2 A 类型端口(10 Gb/s)(支持 ESD 保护)1x USB 3.2 Gen2 C 类型端口(10 Gb/s)(支持 ESD 保护)4x USB 3.2 Gen1 端口(支持 ESD 保护)1x RJ-45 LAN 端口,带 LED(ACT/LINK LED 和 SPEED LED)高清音频插孔:线路输入/前扬声器/麦克风
存储	4x SATA3 6.0 Gb/s 接口,支持 RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 17)、NCQ、AHCI 和热插拔 **如果 M2_1 被占用,SATA3_3 将被禁用。2x超级 M.2 接口(M2_1 和 M2_2),支持 M Key 类型 2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块(最高 Gen3 x4 (32 Gb/s))**支持 Intel® OptaneTM 技术**支持 NVMe SSD 用作启动盘**支持华擎 U.2 套件

接口

- 1xSPI TPM接脚

- 1x机箱侵入和扬声器接脚

- 2 x RGB LED 接头

* 总共支持最高 12V/3A, 36W LED 灯条

- 2x可寻址LED接脚

* 总共支持最高 5V/3A, 15W LED 灯条

- 1xCPU风扇接口（4针）

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

- 1 x CPU/ 水泵风扇接口（4 针）（智能风扇速度控制）

* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

- 4x机箱/水泵风扇接口（4针）（智能风扇速度控制）

*机箱/水泵风扇支持最高2A(24W)功率的水冷风扇。

* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

- 1x24针ATX电源接口

- 1x8针12V电源接口

- 1x4针12V电源接口

- 1x前面板音频接口

- 1 x Thunderbolt AIC 接口（5 针）（仅支持 Thunderbolt 3 AIC R2.0 卡）

- 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）(Intel® Z490)（支持 ESD 保护）

- 2 x USB 3.2 Gen1 接脚（支持 4 个 USB 3.2 Gen1 端口）（ASMedia ASM1074 集线器）（支持 ESD 保护）

BIOS

功能特点

• AMI UEFI Legal BIOS，支持多语言 GUI

- ACPI 6.0 兼容唤醒事件

- 支持 SMBIOS 2.7

- CPU 内核 / 缓存、GT、DRAM、VPPM、VTTDDR、PCH 1.05V、VCCIO、VCCST、VCCSA、VCCPLL、VCCPLL_OC、CPU Internal PLL、GT PLL、Ring PLL、System Agent PLL、Memory Controller PLL 电压多次调整

硬件监控

• 温度感测：CPU、CPU/水泵、机箱/水泵风扇
• 风扇转速计：CPU、CPU/水泵、机箱/水泵风扇
• 静音风扇（根据 CPU 温度自动调整机箱风扇速度）：CPU、CPU/水泵、机箱/水泵风扇
• 风扇多种速度控制：CPU、CPU/水泵、机箱/水泵风扇
• CASE OPEN（机箱打开）检测
• 电压监控：+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH 1.05V、VCCSA、VCCST、VCCIO、VCCPLL、VCCPLL_OC

操作系统

• Microsoft® Windows® 10 64-bit

认证

• FCC、CE
• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRMOS1)

(见第 1 页，第 18 个)

2针跳线

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。请记住在清除 CMOS 后取下跳线帽。

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status” （清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接头

(9针PANEL1)

(见第1页，第17个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接头时，确保连线分配和针脚分配正确匹配。

机箱侵入和扬声器接脚

(7针SPK_CI1)

(见第 1 页，第 22 个)

请将机箱侵入和机箱扬声器连接到到此接脚。

串行ATA3接口

(SATA3_0:

见第 1 页，第 11 个）

(SATA3_1:

见第 1 页，第 12 个）

(SATA3_2:

见第 1 页，第 15 个）

(SATA3_3:

见第 1 页，第 16 个）

这四个 SATA3 接口支持最高

6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

如果 M2_1 被占用，SATA3_3将被禁用。

USB 2.0 接脚

(9针 USB1_2)

(见第 1 页，第 20 个)

(9-针 USB3_4)

(见第 1 页，第 19 个)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

此主板上有 2 个 USB 2.0 接脚。

USB 3.2 Gen1 接脚

(19针USB3_5_6)

(见第 1 页，第 10 个)

(19针USB3_7_8)

(见第 1 页，第 14 个)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

此主板上有 2 个 USB 3.2 Gen1 接脚。每个 USB 3.2 Gen1

接脚可以支持两个端口。

前面板音频接头

(9针 HD_AUDIO1)

(见第 1 页，第 29 个)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

此接头用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC'97音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱 / 水泵风扇接口

(4针 CHA_FAN1/WP)

(见第1页，第25个)

此主板提供 4 个 4 针水涮箱风扇接口。如果您打算连接 3 针机箱水冷风扇，请将它连接到针脚 1-3。

(4针 CHA_FAN2/WP)

(见第1页，第13个)

(4针 CHA_FAN3/WP)

(见第1页，第24个)

(4 针 CHA_FAN4/WP)

(见第1页，第28个)

CPU风扇接口

(4 针 CPU_FAN1)

(见第1页，第3个)

此主板提供4针CPU风扇（静音风扇）接口。如果您打算连接3针CPU风扇，请将它连接到针脚1-3。

CPU/水泵风扇接口

(4针CPU_FAN2/WP)

(见第1页，第6个)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

此主板提供4针水冷风扇

接口。如果您打算连接3针

CPU 水冷风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24 针 ATXPWR1)

(见第 1 页，第 9 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第 1 页，第 1 个)

此主板提供8针ATX12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。

ATX 12V 电源接口

(4针 ATX12V2)

(见第 1 页，第 2 个)

请将 ATX 12V 电源连接到此接口。

* 电源插头只能从一个方向插入此接口。

SPI TPM 接脚

(13针SPI_TPM_J1)

(见第 1 页，第 21 个)

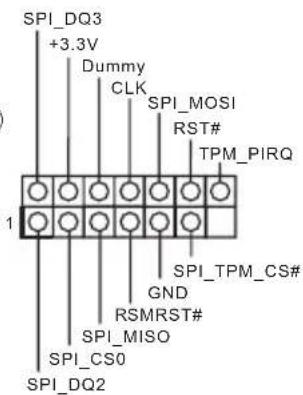

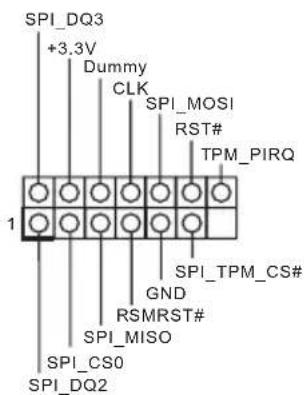

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接口支持 SPI Trusted

Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

Thunderbolt AIC 接口

(5-针 TB1)

(见第 1 页，第 25 个)

请利用 GPIO 线将

Thunderbolt 扩展卡 (AIC)连接到此接口。

* 请将 Thunderbolt™ AIC 卡安装到 PCIE4（默认插槽）。

RGB LED 接脚

(4 针 RGB_LED1)

(见第 1 页，第 27 个)

(4 针 RGB_LED2)

(见第 1 页，第 7 个)

RGB LED 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。

* 请参考第 29 页了解这个接脚的详情。

可寻址LED接脚

(3针ADDR_LED1)

(见第 1 页，第 8 个)

(3针ADDR_LED2)

(见第 1 页，第 26 个)

此接脚用于连接可寻址 LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：必须以正确的方向安装可寻址 LED 线，否则会损坏线缆。

* 请参考第 30 页了解这个接脚的详情。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	OO	OO
外部信号连接头及线材	X	O	OO	OO

O：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 Z490M Pro4 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

1.1 包装内容

• 華擎 Z490M Pro4 主機板 (Micro ATX 尺寸)
• 華擎 Z490M Pro4 快速安裝指南
• 華擎 Z490M Pro4 支援光碟
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 3 x 螺絲（適用於 M.2 插座）（選用）
• 1 x I/O 面板外罩

1.2 規格

平台	• Micro ATX 尺寸 • 固態電容設計
CPU	• 支援第10代Intel® CoreTM處理器 (Socket 1200) • Digi Power design • 10電源相位設計 • 支援Intel® Turbo Boost MAX 3.0技術 • 支援Intel® K系列未鎖頻CPU
晶片組	• Intel® Z490
記憶體	• 雙通道DDR4記憶體技術 • 4 x DDR4 DIMM插槽 • 支援DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133非ECC、無緩衝記憶體 * 如需更多資訊,請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) * CoreTM (i9/i7)支援最高2933 DDR4;CoreTM (i5/i3); Pentium®和Celeron®支援最高2666 DDR4。• 支援ECCUDIMM記憶體模組(於非ECC模式下運作) • 最大系統記憶體容量:128GB • 支援Intel® Extreme Memory Profile (XMP) 2.0 • 15μ特厚鍍金插槽
擴充插槽	• 2 x PCI Express 3.0 x16插槽(PCIE1/PCIE4:單x16(PCIE1);雙x16(PCIE1)/x4(PCIE4)) *支援NVMe SSD作為開機磁碟 • 2 x PCI Express 3.0 x1插槽 • 支援AMD Quad CrossFireXTM及CrossFireXTM • 1 x M.2插座(Key E),支援Type 2230 WiFi/BT模組及Intel® CNVi(整合式WiFi/BT)

顯示卡

* 僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built-in Visuals 及 VGA 輸出。

- 硬體加速編解碼器：AVC/H.264、HEVC/H.265 8 位元、HEVC/H.265 10 位元、VP8、VP9 8 位元、VP9 10 位元、MPEG2、MJPEG、VC-1

* VP9 10bit 和 VC-1 僅用於解碼。

* Windows 作業系統不支援 VP8 和 VP9 編碼。

- 顯示卡、媒體和運算：Microsoft DirectX 12、OpenGL 4.5、Intel® Built In Visuals、Intel® Quick Sync Video、混合式 / 可切換顯示卡、OpenCL 2.1

- 顯示和內容安全性：Rec. 2020（廣色域）、Microsoft PlayReady 3.0、Intel® SGX 內容保護、UHD/HDR 藍光光碟

- 三個圖形輸出選項：D-Sub、HDMI 及 DisplayPort 1.4

- 支援三台顯示器

- 最高支援 4K x 2K (4096x2160) @ 30Hz 解析度的 HDMI 1.4

- 最高支援 4K x 2K (4096x2304) @ 60Hz 解析度的 DisplayPort 1.4

- 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

- 支援使用 HDMI 1.4（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR （高位元率音訊）

- 支援含 HDMI 1.4 及 DisplayPort 1.4 連接埠的 HDCP 2.3

- 支援使用 HDMI 1.4 與 DisplayPort 1.4 連接埠進行 4K Ultra HD (UHD) 播放

音訊

- 7.1 CH HD 音訊含內容保護（Realtek ALC1200 音訊轉碼器）功能

- 高階藍光音訊支援

- 支援突波保護

- PCB 隔離遮蔽

- 適用左 / 右音訊聲道的獨立 PCB 層

- Nahimic 音訊

LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219V支援網路喚醒支援雷擊/靜電保護支援802.3az EEE節能乙太網路支援PXE
後面板I/O	2x天線連接埠1xPS/2滑鼠/鍵盤連接埠1xD-Sub連接埠1xHDMI連接埠1xDisplayPort 1.41xUSB 3.2 Gen2 A類型連接埠(10 Gb/s)(支援靜電保護)1xUSB 3.2 Gen2 C類型連接埠(10 Gb/s)(支援靜電保護)4xUSB 3.2 Gen1連接埠(支援靜電保護)1xRJ-45 LAN連接埠,含LED(ACT/LINK LED及SPEED LED)HD音訊插孔:線路輸入/前置喇叭/麥克風
儲存裝置	4x SATA3 6.0 Gb/s接頭支援RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel快速儲存技術17)、NCQ、AHCI及熱插拔**若已佔用M2_1,將會停用SATA3_3。2x Ultra M.2插座(M2_1和M2_2),支援M Key型2280 M.2 SATA3 6.0 Gb/s模組與M.2 PCI Express模組(最高可達Gen3 x4 (32 Gb/s))類型**支援Intel® OptaneTM技術**支援NVMe SSD作為開機磁碟**支持華擎U.2套件

接頭

• 1 x SPI TPM 排針
• 1×機殼防護及喇叭排針
• 2 x RGB LED 排針

* 總計最高支援 12V/3A · 36W LED 條燈

- 2x可定址LED排針

* 總計最高支援 5V/3A · 15W LED 條燈

- 1 x CPU 風扇接頭 (4-pin)

* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

- 1 x CPU / 水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）

* CPU / 水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
- 4 x 機殼 / 水冷幫浦風扇接頭 (4-pin) (智慧型風扇速度控制)
* 機殼 / 水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP 和 CHA_FAN4/WP。

• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1 x 4 pin 12V 電源接頭
• 1x前面板音訊接頭
• 1 x Thunderbolt AIC 接頭 (5-pin) (僅支援華擎 Thunderbolt 3 AIC R2.0 卡)
• 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）(Intel® Z490)（支援靜電保護）
• 2 x USB 3.2 Gen1 排針（支援 4 個 USB 3.2 Gen1 連接埠）（ASMedia ASM1074 集線器）（支援靜電保護）

BIOS 功能

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，

編號 18）

2-pin 跳線

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。請牢記，務必在清除 CMOS 後取下跳線蓋。

若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

（請參閱第1頁，編號17）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設開關）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬碟活動 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

機殼防護及喇叭排針

(7-pin SPK_CI1)

(請參閱第1頁·編號22)

Serial ATA3 接頭 (SATA3_0: 請參閱第1頁，編號11) (SATA3_1: 請參閱第1頁，編號12) (SATA3_2: 請參閱第1頁，編號15) (SATA3_3: 請參閱第1頁，編號16)

SATA3_2 SATA3_3 SATA3_1 SATA3_0

這四組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。 若已佔用 M2_1，將會停用 SATA3_3。

USB 2.0 排針 (9-pin USB1_2) （請參閱第1頁，編號20） (9-pin USB3_4) （請參閱第1頁，編號19）

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

本主機板上含有兩組 USB 2.0 排針。

USB 3.2 Gen1 排針 (19-pin USB3_5_6) (請參閱第1頁， 編號10) (19-pin USB3_7_8) (請參閱第1頁， 編號14)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX+ IntA_PB_SSRX+ GND GND GND IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ GND GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

本主機板上含有兩組 USB 3.2 Gen1 排針。各 USB 3.2 Gen1 排針皆可支援兩個連接埠。

前面板音訊排針 (9-pin HD_AUDIO1) （請參閱第1頁， 編號29）

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼 / 水冷幫浦風扇接頭

(4-pin CHA_FAN1/WP)

(請參閱第1頁。

編號 25）

本主機板配備四個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇，請接至 Pin 1-3。

(4-pin CHA_FAN2/WP)

(請參閱第1頁，編號13)

(4-pin CHA_FAN3/WP)

（請參閱第1頁，編號24）

(4-pin CHA_FAN4/WP)

(請參閱第1頁，編號28)

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁·編號3)

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

CPU / 水冷幫浦風扇 接頭

(4-pin CPU_FAN2/WP)

(請參閱第1頁，編號6)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇，請接至 Pin 1-3。

ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁， 編號 9）

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第1頁，編號1）

本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。

ATX 12V 電源接頭 (4-pin ATX12V2) （請參閱第1頁，編號2）

請將 ATX 12V 電源接至此接頭。

* 電源插頭僅能以單一方向插入此連接器。

SPI TPM 排針 (13-pin SPI_TPM_J1) (請參閱第1頁·編號21)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接頭支援 SPI 信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。

Thunderbolt AIC 接頭 (5-pin TB1) （請參閱第1頁， 編號 25）

請透過 GPIO 纜線將 Thunderbolt™ 附加介面卡 (AIC) 接至此接頭。 * 請將 Thunderbolt™ AIC 卡安裝於 PCIE4（預設插槽）。

RGB LED 排針 (4-pin RGB_LED1) （請參閱第1頁，編號27）

(4-pin RGB_LED2) (請參閱第1頁， 編號7)

RGB LED 排針用於連接 RGB LED 延長線，可供使用者選擇各種 LED 照明效果。 警告：切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請參閱第 29 頁。

可定址 LED 排針 (3-pin ADDR_LED1) (請參閱第1頁·編號8)

(3-pin ADDR_LED2) (請參閱第1頁， 編號 26)

此排針用於連接可讓使用者選擇各種 LED 燈效的可定址 LED 延長線。

警告：切勿以錯誤方向安裝可定址 LED 纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請參閱第30頁。

Spesifikasi
