MANUAL DE USUARIO Z490M Pro4 ASROCK

Gracias por comprar la placa base ASRock Z490M Pro4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjelas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Z490M Pro4 (Factor de forma Micro ATX)
  • Guía de instalación rápida de ASRock Z490M Pro4
  • CD de soporte de ASRock Z490M Pro4
• 2 x Cables de datos Serie ATA (SATA) (Opcional)
  • 3 x Tornillos para sockets M.2 (Opcional)
  • 1 x Escudo panel E/S

1.2 Especificaciones

Plataforma

• Factor de forma Micro ATX

- Diseño de condensador sólido

CPU

- Compatible con la 10^9 generación de procesadores Intel® CoreTM (Socket 1200)

- Digi Power design

- Diseño de 10 fases de alimentación

- Admite la tecnología Intel® Turbo Boost MAX 3.0

- Compatible con CPU serie K desbloqueada de Intel ^®

Conjunto de chips

- Intel® Z490

Memoria

- Tecnología de memoria DDR4 de doble canal

• 4 x ranuras DIMM DDR4

- Compatible con memoria no-ECC, sin búfer DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133 no ECC.

* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

* Core™ (i9/i7) compatible con DDR4 de hasta 2933; Core™ (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666.

- Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

- Capacidad máxima de memoria del sistema: 128GB

- Admite Perfil de memoria extremo de Intel® (XMP) 2.0

- Contacto 15 Gold en ranuras DIMM

Ranura de expansión

- 2 ranuras PCI Express 3.0 x16 (PCIE1/PCIE4: simple a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4))

* Admite unidad de estado sólido de NVMe como disco de arranque

• 2 x Ranuras PCI Express 3.0 x1

- Compatible con AMD Quad CrossFireX ^TM y CrossFireX ^TM

- 1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/BT tipo 2230 e Intel ^® CNVi (WiFi/BT integrado)

Gráficos

* Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

- Códecs acelerados por hardware: AVC/H.264, HEVC/H.265 8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits, MPEG2, MJPEG, VC-1

* VP9 10 bits y VC-1 son solo para descodificación.

* El sistema operativo Windows no admite la codificación VP8 y VP9.

- Gráficos, Multimedia & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid/Switchable Graphics, OpenCL 2.1

- Seguridad de visualización y contenido: Rec. 2020 (gama de colores amplia), Microsoft PlayReady 3.0, protección de contenido Intel® SGX, disco Blu-ray UHD/HDR

- Tres opciones de salida de gráficos: D-Sub, HDMI y DisplayPort 1.4

• Compatible con tres monitores

- Compatible con HDMI 1.4 con una resolución máxima de 4K x 2K (4096x2160) a 30Hz

- Compatible con DisplayPort 1.4 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz

- Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

- Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con puerto HDMI 1.4 (Se requiere un monitor HDMI compatible)

- Compatible con HDCP 2.3 con puertos HDMI 1.4 y DisplayPort 1.4

- Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI 1.4 y DisplayPort 1.4

Audio

- 7.1 Audio CH HD con Protección de contenido (Realtek ALC1200 Audio Codec)

- Compatible con audio Blu-ray Premium

- Admite protección contra sobretensiones

• Protección de aislamiento de PCB

- Capas PCB individuales para canal de audio D/I

- Audio Nahimic

LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VAdmite la función Reactivación de LANAdmite protección contra rayos y descargas electrostáticas (ESD)Admite Ethernet 802.3az de eficiencia energéticaAdmite PXE
E/S en panel posterior	2 x Puertos de antena1 x puerto de ratón/teclado PS/21 x puerto D-Sub1 x puerto HDMI1 x DisplayPort 1.41 x Puerto USB 3.2 Gen2 Tipo A Port (10 Gb/s) (admite protección ESD)1 x Puerto USB 3.2 Gen2 Tipo C Port (10 Gb/s) (admite protección ESD)4 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Alma-cenami-ento	4 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI y conexión en caliente** Si M2_1 está ocupado, SATA3_3 se deshabilitará.2 x Zócalos Ultra M.2 (M2_1 y M2_2) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**Compatible con la tecnología OptaneTM de Intel** Admite unidad de estado sólido de NVMe como disco de arranque** Admite el kit U.2 de ASRock

Conector

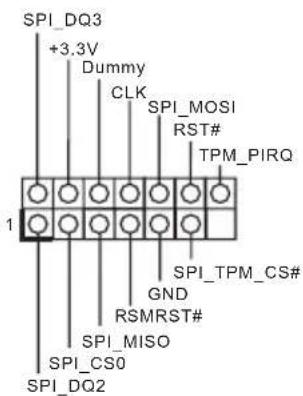

• 1 x Conector SPI TPM
- 1 x Cabezal de intrusión de chasis y de altavoces
• 2 x Cabezales de indicador LED RGB
* Admite una tira de LED de hasta 12 V/3 A (36 W) en total
• 2 x Cabezales de LED direccionables
* Admite una tira de LED de hasta 5V/3 A (15W) en total
- 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

- 4 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

• 1 x conector de alimentación ATX de 24 contactos
• 1 x conector de alimentación de 12V de 8 contactos
• 1 x conector de alimentación de 12V de 4 contactos
  • 1 x Conector de audio en el panel frontal
• 1 x conector Thunderbolt AIC (5 contactos) (Solamente se admite tarjeta 3 AIC R2.0 Thunderbolt)
• 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Intel® Z490). Admite protección contra descargas electrostáticas
• 2 x Base de conexiones 3.2 Gen1 (admite 4 puertos USB 3.2 Gen1) (concentrador ASMedia ASM1074) (Admite protección contra descargas electrostáticas)

Función de la BIOS

• BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüe
• Eventos de reactivación compatibles con ACPI 6.0
• Admite SMBIOS 2.7
• Varios ajustes de voltaje de núcleo y caché de CPU, GT, DRAM, VPPM, VTTDDR, PCH 1,05V, VCCIO, VCCST, VCCSA, VCCPLL, VCCPLL_OC, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment

Monitor de hardware

• Detección de temperatura: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Detección de CARCASA ABIERTA
• Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,05V, VCCSA, VCCST, VCCIO, VCCPLL, VCCPLL_OC

so

- Microsoft® Windows® 10 64 bits

Certifica- ciones

- FCC y CE

- Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de CMOS

(CLRMOS1)

(consulte la pág. 1, n° 18)

Puente de 2 contactos

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 contactos)

(consulte la pág. 1, n° 17)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3.

El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág. 1, n° 22)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

consulte la pág.1, n° 11)

(SATA3_1:

consulte la pág.1, n° 12)

(SATA3_2:

consulte la pág. 1, n° 15)

(SATA3_3:

consulte la pág. 1, n° 16)

Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Si M2_1 está ocupado, SATA3_3 se deshabilitará.

Cabezales USB 2.0

(USB1_2 de 9 contactos)

(consulte la pág. 1, n° 20)

(USB3_4 de 9 contactos)

(consulte la pág. 1, n° 19)

Hay dos bases de conexiones USB 2.0 en esta placa base.

Cabezales USB 3.2 Gen1

(USB3_5_6 de 19

contactos)

(consulte la pág. 1, n° 10)

(USB3_7_8 de 19

contactos)

(consulte la pág. 1, n° 14)

Hay dos bases de conexiones USB 3.2 Gen1 en esta placa base. Cada cabezal USB 3.2 Gen1 admite dos puertos.

Cabezal de audio del panel frontal

(HD_AUDIO1 de 9

contactos)

(consulte la pág. 1, n° 29)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua/chasis

(CHA_FAN1/WP de

4 contactos)

(consulte la pág. 1, n° 25)

(CHA_FAN2/WP de

4 contactos)

(consulte la pág.1, N.º 13)

(CHA_FAN3/WP de

4 contactos)

(consulte la pág.1, N.º 24)

(CHA_FAN4/WP de

4 contactos)

(consulte la pág.1, N.° 28)

Conector del ventilador de la CPU

(CPU_FAN1 de

4 contactos)

(consulte la pág. 1, n° 3)

Conector del ventilador de la bomba de agua/CPU

(CPU_FAN2/WP de

4 contactos)

(consulte la pág. 1, n° 6)

Esta placa base proporciona cuatro conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 9)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

Conector de alimentación ATX de 12V (ATX12V2 de 4 contactos) (consulte la pág. 1, n° 2)

Conecte una fuente de alimentación ATX 12V en este conector.

Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la pág. 1, n° 21)

*El enchufe de la fuente de alimentación encaja en este conector en una única dirección.

Conector Thunderbolt AIC (TB1 de 5 contactos) (consulte la pág. 1, n° 25)

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Enchufe una tarjeta complementaria (AIC) Thunderbolt™ a este conector mediante el cable GPIO. * Instale la tarjeta Thunderbolt™ AIC a PCIE4 (ranura predeterminada).

Cabezales de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1, n° 27)

(RGB_LED2 de 4 contactos) (consulte la pág. 1, n° 7)

La base de conexiones de LED RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 29 para obtener más instrucciones sobre esta base de conexiones.

Base de conexiones de LED direccionable (ADDR_LED1 de 3 contactos) (consulte la pág. 1, n° 8)

(ADDR_LED2 de 3 contactos) (consulte la pág. 1, n° 26)

La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 30 para obtener más instrucciones sobre esta base de conexiones.

1 Введение

E/S do painel posterior

* Se M2_1 estiver ocupado, SATA3_3 será desativado.

- 2 x Sockets Ultra M.2 (M2_1 e M2_2), suporta M chave digite 2280 módulo M. 2 SATA3 6,0 Gb/s e M.2 PCI Express módulo até Gen3 x4 (32 Gb/s) **

** Suporta Tecnologia Intel® Optane™

(PAINEL1 de 9 pinos) (ver p.1, N.º 17)

Se M2_1 estiver ocupado, SATA3_3 será desativado.

Plataformas USB 2.0

(USB1_2 de 9 pinos)

(ver p.1, N.° 20)

(USB3_4 de 9 pinos)

(ver p.1, N.° 19)

Plataformas USB 3.2 Gen1

(USB3_5_6 de 19 pinos)

(ver p.1, N.° 10)

(USB3_7_8 de 19 pinos)

(ver p.1, N.° 14)

(CHA_FAN2/WP de 4 pinos) (ver p.1, N.° 13)

(CHA_FAN3/WP de 4 pinos) (ver p.1, N.º 24) (CHA_FAN4/WP de 4 pinos) (ver p.1, N.º 28)

Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.° 3)

Conector da ventoinha de bomba de água/CPU (CPU_FAN2/WP de 4 pinos) (ver p.1, N.º 6)

Cabeçotes de LED RGB (RGB_LED1 de 4 pinos) (ver p.1, N.º 27)

(RGB_LED2 de 4 pinos) (ver p.1, N.° 7)
